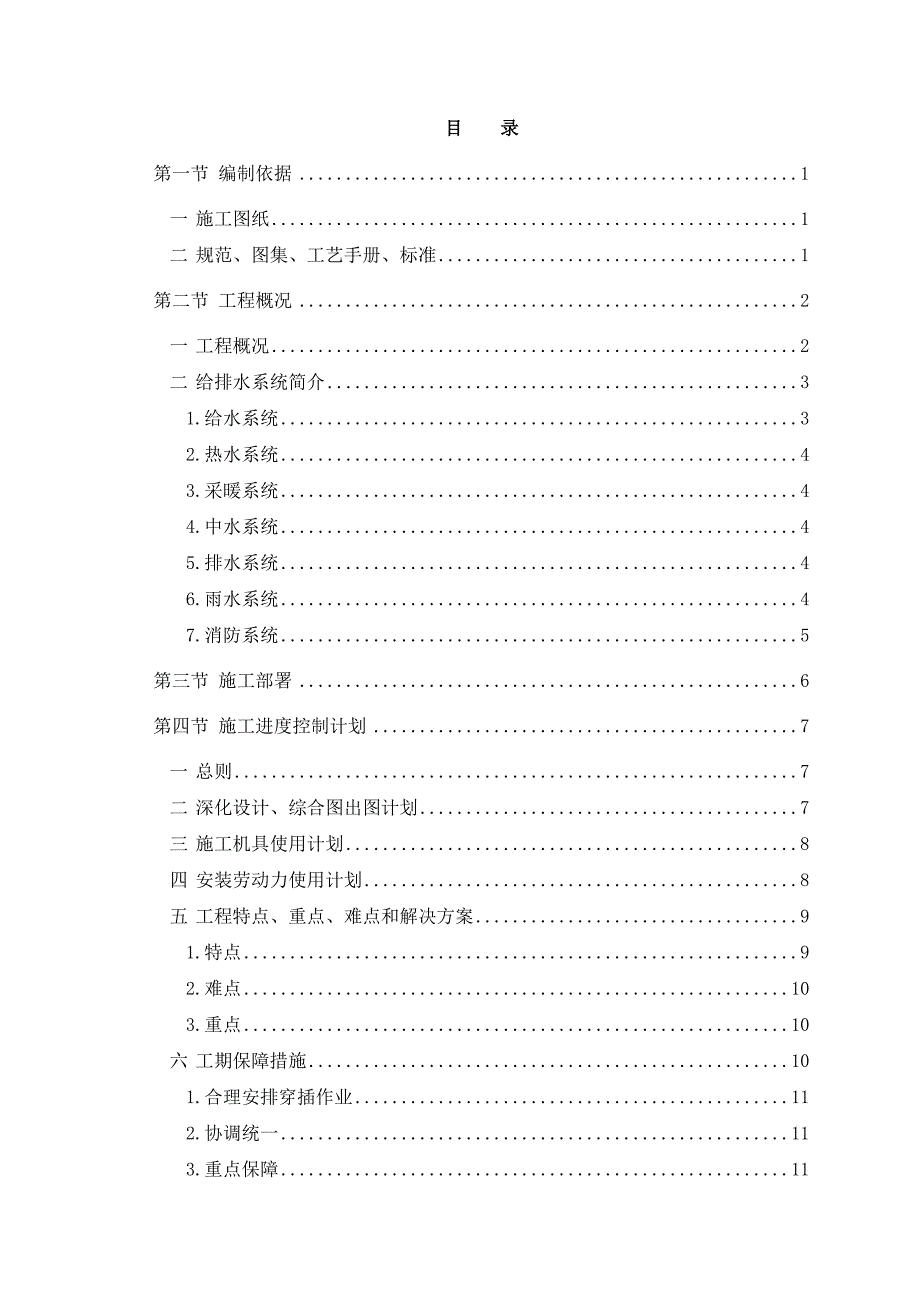

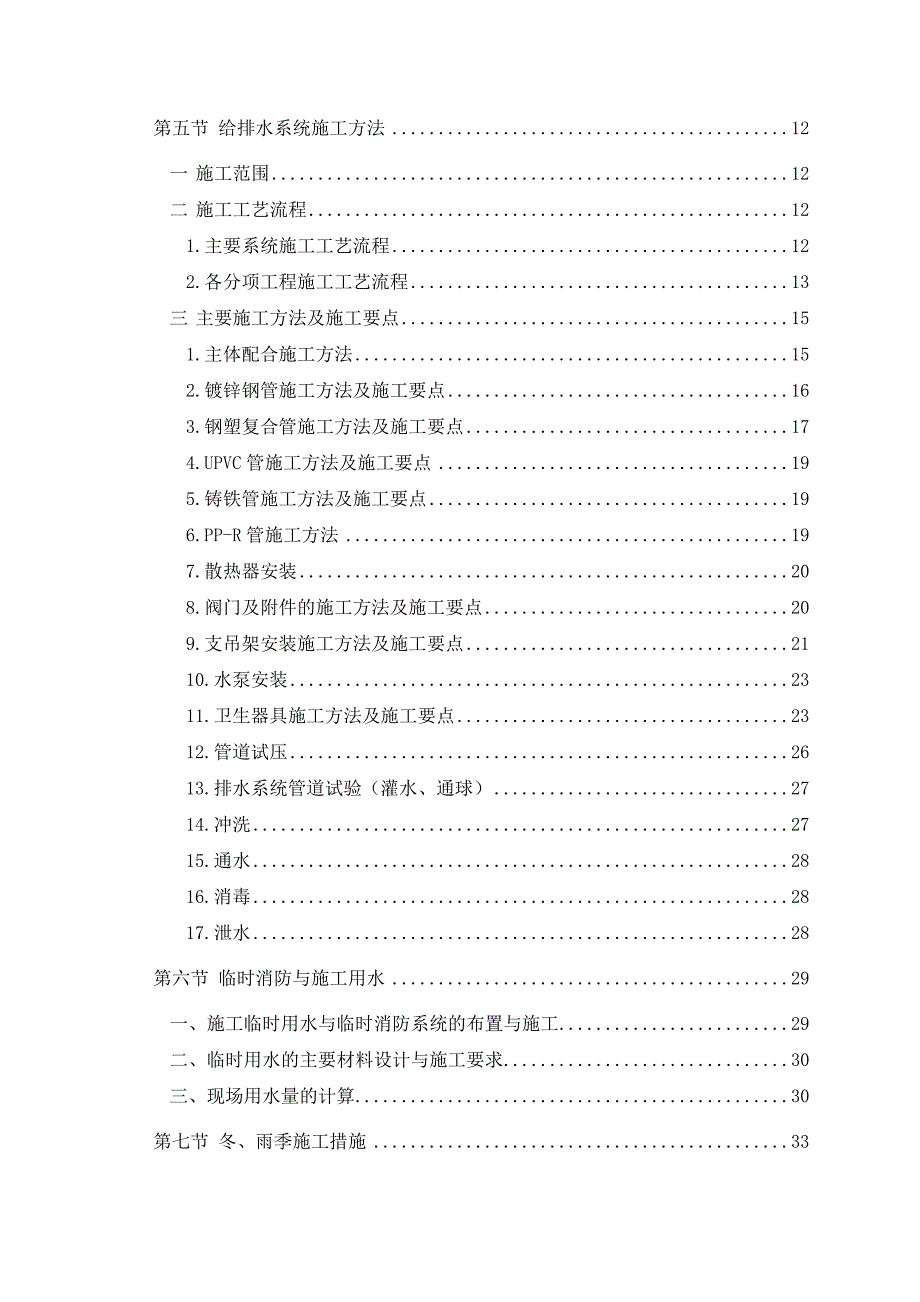

1、目 录第一节 编制依据1一 施工图纸1二 规范、图集、工艺手册、标准1第二节 工程概况2一 工程概况2二 给排水系统简介31.给水系统32.热水系统43.采暖系统44.中水系统45.排水系统46.雨水系统47.消防系统5第三节 施工部署6第四节 施工进度控制计划7一 总则7二 深化设计、综合图出图计划7三 施工机具使用计划8四 安装劳动力使用计划8五 工程特点、重点、难点和解决方案91.特点92.难点103.重点10六 工期保障措施101.合理安排穿插作业112.协调统一113.重点保障11第五节 给排水系统施工方法12一 施工范围12二 施工工艺流程121.主要系统施工工艺流程122.各分项
2、工程施工工艺流程13三 主要施工方法及施工要点151.主体配合施工方法152.镀锌钢管施工方法及施工要点163.钢塑复合管施工方法及施工要点174.UPVC管施工方法及施工要点195.铸铁管施工方法及施工要点196.PP-R管施工方法197.散热器安装208.阀门及附件的施工方法及施工要点209.支吊架安装施工方法及施工要点2110.水泵安装2311.卫生器具施工方法及施工要点2312.管道试压2613.排水系统管道试验（灌水、通球）2714.冲洗2715.通水2816.消毒2817.泄水28第六节 临时消防与施工用水29一、施工临时用水与临时消防系统的布置与施工29二、临时用水的主要材料设计

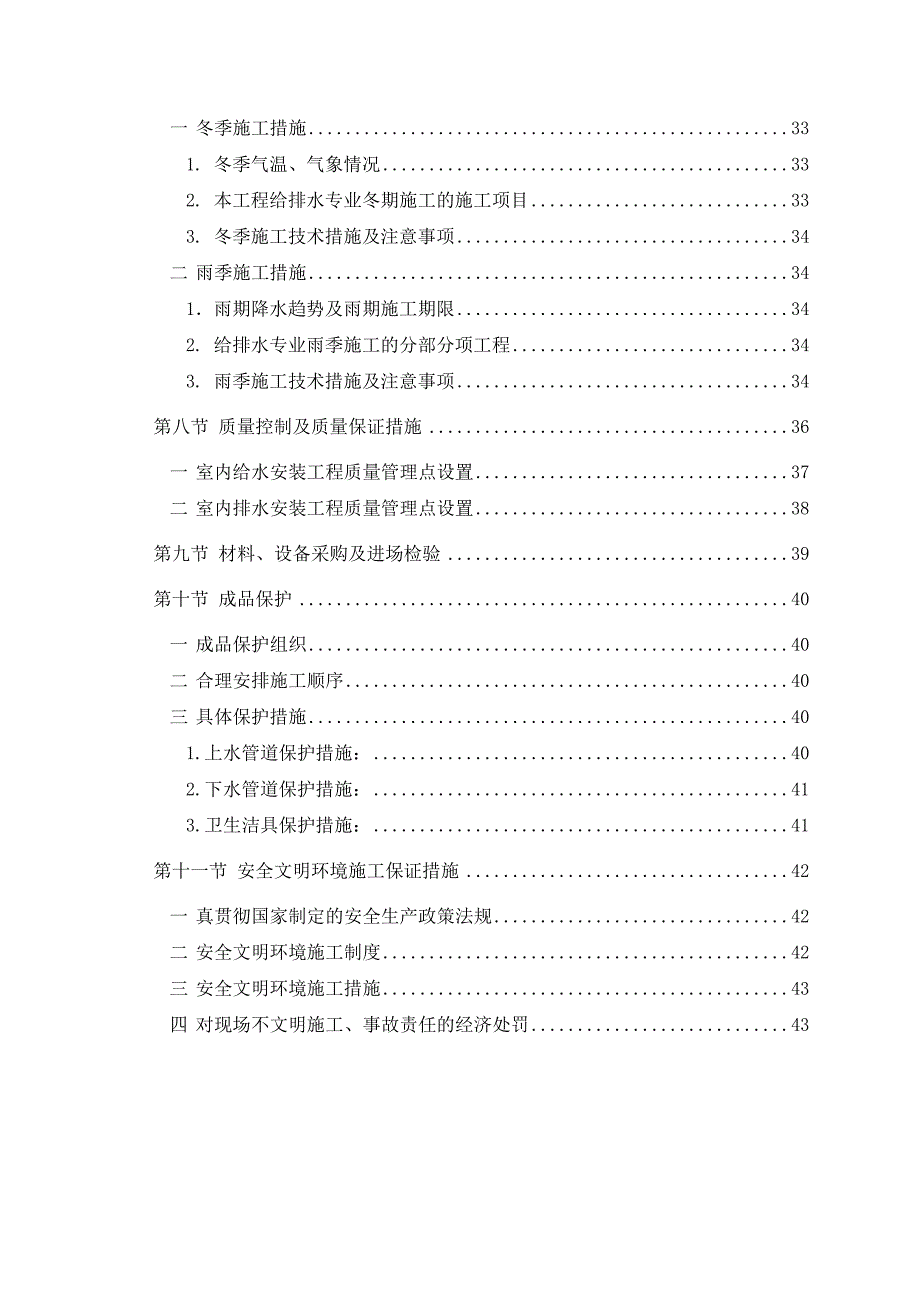

3、与施工要求30三、现场用水量的计算30第七节 冬、雨季施工措施33一 冬季施工措施331. 冬季气温、气象情况332. 本工程给排水专业冬期施工的施工项目333. 冬季施工技术措施及注意事项34二 雨季施工措施341雨期降水趋势及雨期施工期限342. 给排水专业雨季施工的分部分项工程343. 雨季施工技术措施及注意事项34第八节 质量控制及质量保证措施36一 室内给水安装工程质量管理点设置37二 室内排水安装工程质量管理点设置38第九节 材料、设备采购及进场检验39第十节 成品保护40一 成品保护组织40二 合理安排施工顺序40三 具体保护措施401.上水管道保护措施：402.下水管道保护措施
4、：413.卫生洁具保护措施：41第十一节 安全文明环境施工保证措施42一 真贯彻国家制定的安全生产政策法规42二 安全文明环境施工制度42三 安全文明环境施工措施43四 对现场不文明施工、事故责任的经济处罚43第一节 编制依据一 施工图纸1.某某亦庄某某居住区五期5-1#住宅楼等十一项、某某居住区五期5-11#住宅楼等二十项给排水及采暖工程施工图二 规范、图集、工艺手册、标准 类 别名 称编号或文号中华人民共和国国家标准建筑给水排水及采暖工程施工质量验收规范GB 50242-2002建筑给水排水设计规范GBJ 15-2003建筑中水设计规范GB 50336-2002自动喷水灭火系统设计规范GB
5、 50084-2005火灾自动报警系统施工及验收规范GB 50166-2007机械设备安装工程施工及验收规范GB 50231-98室内管道支架及吊架GJBT-630热水集中采暖分户热计量系统施工安装04K502给水排水工程管道结构设计规范GB 50332-2002建筑设备安装分项工程施工工艺标准中国建筑工业出版社某某地方标准新建集中供暖住宅分户热计量设计和施工试用图集京01SSB1建筑工程资料管理规程DBJ01-51-2003某某市给水排水管道工程施工技术规程DBJ01-47-2000华北标图集设备通用图集91SB-X1采暖工程、卫生工程91SB1-1、91SB2-1 给水工程、排水工程91S
6、B3-1、91SB4-1第二节 工程概况一 工程概况本工程为某某亦庄某某居住区五期5-1#住宅楼等十一项、某某居住区五期5-11#住宅楼等二十项工程，位于某某市大兴区（五环路大羊坊桥东南角）亦庄镇某某地区。南至小羊坊中路，北至天成花园，东至天成花园东路，西至羊坊东路，场地平整，较为宽阔。建设规划总用地.02平方米，各楼层数、建筑高度、总建筑面积见下表：序号楼号层数建筑高度（m）建筑面积（m2）1某某居住区五期5-1#楼地上九层、地下二层26.70110882某某居住区五期5-2#楼地上七层、地下二层21.9061603某某居住区五期5-3#楼地上七层、地下二层21.9061604某某居住区五期
7、5-4#楼地上九层、地下二层26.70110885某某居住区五期5-5#、5-8#楼地上四层、地下二层13.902265.66某某居住区五期5-6#楼地上四层、地下二层13.203398.47某某居住区五期5-7#楼地上四层、地下二层13.203398.48某某居住区五期5-9#楼地上六层、地下一层18.6031689某某居住区五期5-10#楼地上六层、地下一层18.60316810某某居住区五期5-11#楼地上四层、地下一层13.90425711某某居住区五期5-12#、5-13#、5-26#、5-27#楼地上四层、地下一层13.70279012某某居住区五期5-14#楼地上四层、地下一层1
8、3.90425713某某居住区五期5-15#楼地上八层、地下一层23.80781714某某居住区五期5-16#楼地上八层、地下一层23.80858615某某居住区五期5-17#、5-20#楼地上四层、地下一层13.70186016某某居住区五期5-18#、5-19#楼地上四层、地下一层13.70279017某某居住区五期5-21#楼地上六层、地下一层18.90369618某某居住区五期5-22#、5-23#楼地上六层、地下一层18.90350019某某居住区五期5-24#楼地上六层、地下一层18.60369620某某居住区五期5-25#、5-28#楼地上四层、地下一层13.70186021某某
9、居住区五期5-29#楼地上六层、地下一层18.90616022某某居住区五期5-30#楼地上六层、地下一层18.90676023某某居住区五期地下车库地下二层3.8022256.78二 给排水系统简介本工程机电施工范围为除住宅内卫生洁具不安装外，其它所有按照蓝图全部施工到位。1.给水系统给水水源为市政水，由南北各引入一条DN200的市政水管。在小区内成环状布置。人防部位按无可靠内水源进行计算，贮水箱进水管来自室外市政管网。埋地给水管采用带阻氧层的无规共聚聚丙烯（PP-R）管，热熔连接；明装给水管采用内涂塑钢塑复合管，丝扣连接；卫生器具采用节水型产品。2.热水系统厨房预留燃气热水器，卫生间预留电
10、热水器。埋地生活热水管采用带阻氧层的无规共聚聚丙烯（PP-R）管，热熔连接。3.采暖系统热源为设置在三期代征绿地北侧的自建锅炉房，经地下车库的热交换站换热为二次热水供暖。人防部位采暖系统为同程上供上回系统，采用灰铸铁柱翼橄榄745型散热器；住宅楼采暖系统为双管同程系统，采用ZB2-2180（2075）型钢制柱型散热器，卫生间采用TG120（150）-050型钢制柱型散热器；户内埋地采暖管采用带阻氧层的PB管，热熔连接；静液压试验：在20/1h，静液压应力15.5MPa，在95/22h，静液压应力6.5MPa。纵向回缩率：纵向回缩率小于等于2%。熔质流动速度MFR（190/5kg）：与原材料测定
11、值之差不超过0.3g/10min。内压试验：95/1000h，试验压力1.19MPa。明装采暖管采用热镀锌钢管，丝扣连接。4.中水系统中水水源为市政中水，住宅设中水配水管用于冲厕。埋地中水管采用带阻氧层的无规共聚聚丙烯（PP-R）管，热熔连接；明装中水管采用镀锌钢管，丝扣连接。5.排水系统排水系统采用污废合流，首层及以上排水直接排向室外污水井，地下室排水汇集至污水坑，车库内废水经暗沟汇至集水坑，然后由污水泵排至室外，经化粪池处理后排至市政排水管。有压排水管采用焊接钢管，其他采用UPVC管，人防维护重力排水采用机制排水铸铁管；洗衣机设专用排水地漏。6.雨水系统雨水回收采用就地收集、入渗等措施。车
12、库入口雨水箅中雨水由地漏汇至集水坑，然后由排污泵排至室外。7.消防系统室外消防用水由市政给水供给。市政给水管在小区内成环状布置。室内消火栓水源由三期消防泵房供给。消火栓管道采用焊接钢管，自动喷洒管道采用热镀锌钢管；地下车库消防管道冬季不设采暖，消火栓管道采用电伴热保温防冻。第三节 施工部署项目机电人员进场后立即开始与甲方、监理、设计接触、沟通，建立联络机制，着手进行劳务招标，施工组织设计细化，进行材料、设备、分包招标程序的确定工作，为施工做劳动力、技术、材料的准备工作，着手进行配合深化设计的准备工作。与各级验优办接触、交流经验，做好创优的施工准备。机电施工人员进场后立即按照现场实际情况调整投标
13、阶段总控计划，限制各指定分包进出场时间，且必须保证其出场时间，为按时竣工创造条件。同时开始与消防检测单位、消防局、劳动局、热力公司、煤气公司、自来水公司、市政管理处接触做各项验收的沟通准备工作。第四节 施工进度控制计划一 总则本工程工期紧、任务重，必须采用立体交叉作业。机电工程应打破常规，与装修、电气工程密切配合插入，保证工程按期完成。为保证总控计划如期完成，本工程实施时采用以下计划体系：总控计划月计划周计划阶段计划日消项计划划划配套保证计划化1.由总控计划编制相应施工计划。根据总控计划制订阶段计划和月计划，由阶段计划和月计划制订周计划，再由周计划制订日计划，层层落实总控计划。2.由各类计划保
14、证总控计划实现。形成以日计划保证周计划，周计划保证月计划，月计划保证阶段计划，阶段计划保证总控计划的计划保证体系。3.计划实施过程中进行动态消项管理，检查和发现计划中的偏差，并及时进行调整和纠正，避免影响月计划、阶段计划，进而影响总控计划。4.切实落实机电配套计划的实施，保证施工计划的进展和实现。5.及时与电气、装修等专业进行计划协调，避免工序、技术、作业面等矛盾而影响计划的实施。6.对计划进行严格管理，建立相应奖惩制度，切实保证计划的实施效果。二 深化设计、综合图出图计划为保证工程进度和质量、降低运作成本，在不影响使用功能和美观的前提下对设备专业的施工图进行深化设计，主要包括地下车库的管线布置图、精装修部位卫生间给排水管道布置图等。三 施工机具使用计划序号设备名称/品牌规格/型号单位数量主要目的、用途1交流电焊机BX3-50
