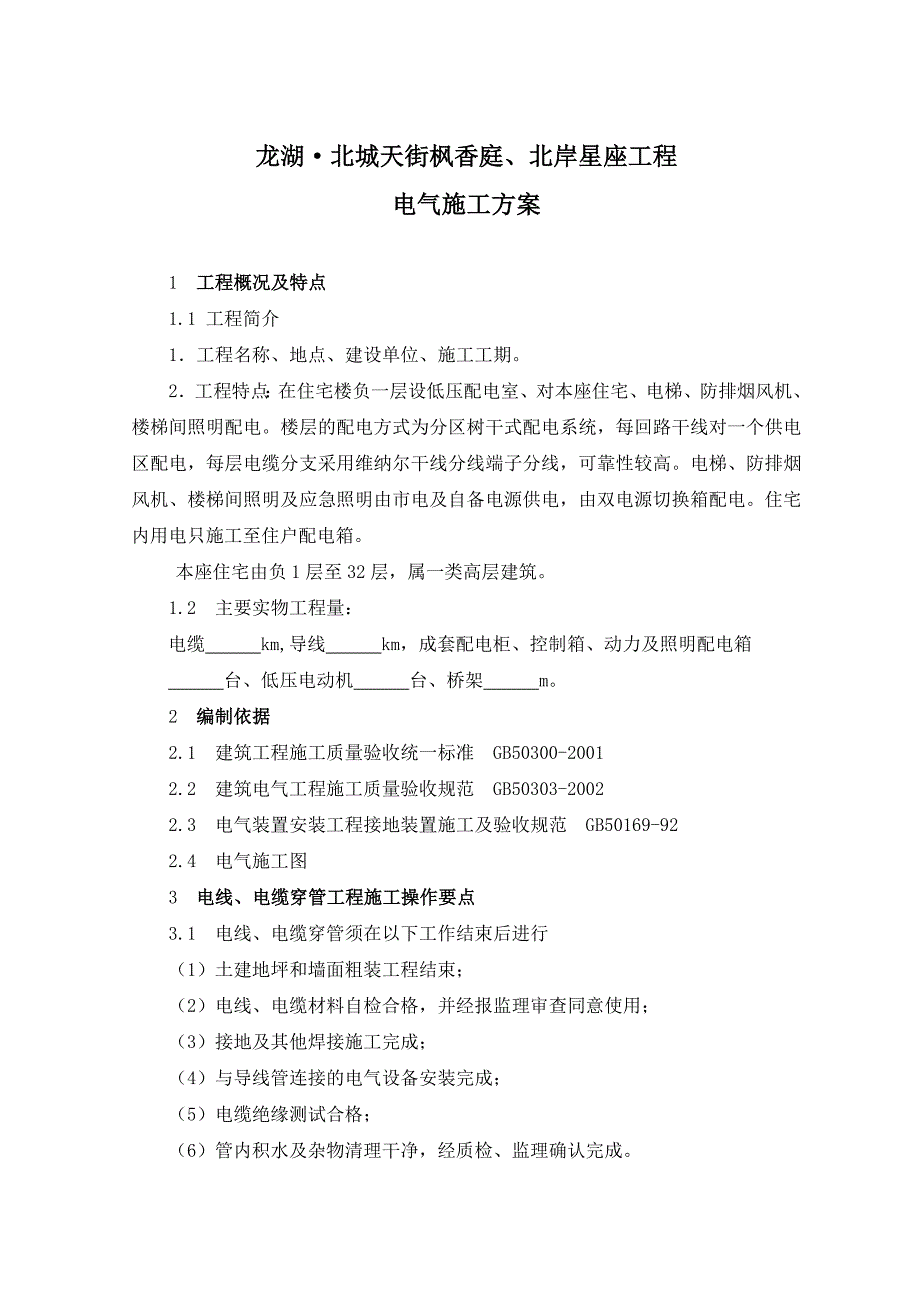

1、龙湖北城天街枫香庭、北岸星座工程电气施工方案1 工程概况及特点1.1 工程简介1工程名称、地点、建设单位、施工工期。2工程特点：在住宅楼负一层设低压配电室、对本座住宅、电梯、防排烟风机、楼梯间照明配电。楼层的配电方式为分区树干式配电系统，每回路干线对一个供电区配电，每层电缆分支采用维纳尔干线分线端子分线，可靠性较高。电梯、防排烟风机、楼梯间照明及应急照明由市电及自备电源供电，由双电源切换箱配电。住宅内用电只施工至住户配电箱。本座住宅由负1层至32层，属一类高层建筑。1.2 主要实物工程量：电缆 km,导线 km，成套配电柜、控制箱、动力及照明配电箱 台、低压电动机 台、桥架 m。2 编制依据2

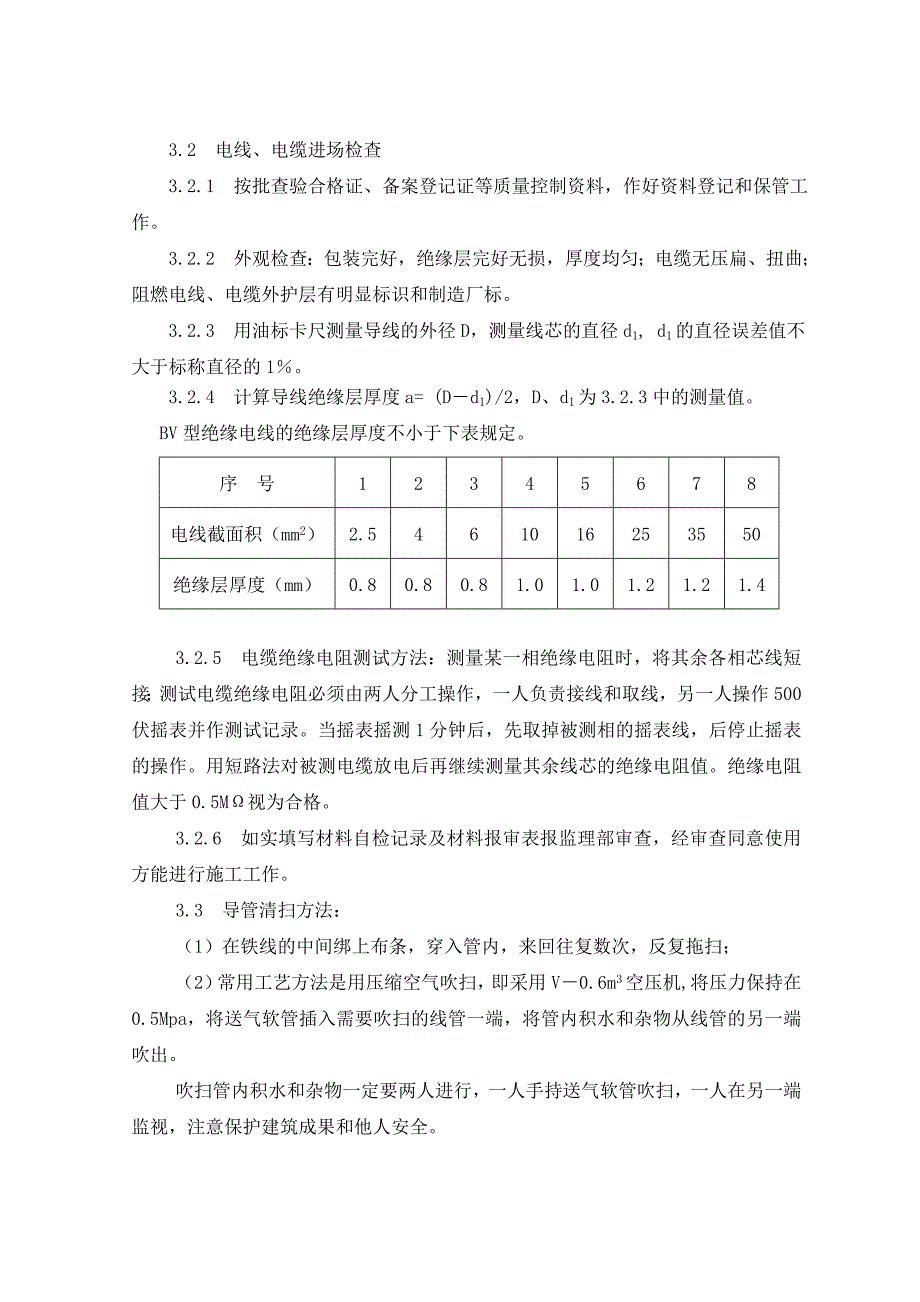

2、.1 建筑工程施工质量验收统一标准 GB50300-20012.2 建筑电气工程施工质量验收规范 GB50303-20022.3 电气装置安装工程接地装置施工及验收规范 GB50169-922.4 电气施工图3 电线、电缆穿管工程施工操作要点3.1 电线、电缆穿管须在以下工作结束后进行（1）土建地坪和墙面粗装工程结束；（2）电线、电缆材料自检合格，并经报监理审查同意使用；（3）接地及其他焊接施工完成；（4）与导线管连接的电气设备安装完成；（5）电缆绝缘测试合格；（6）管内积水及杂物清理干净，经质检、监理确认完成。3.2 电线、电缆进场检查3.2.1 按批查验合格证、备案登记证等质量控制资料，作
3、好资料登记和保管工作。3.2.2 外观检查：包装完好，绝缘层完好无损，厚度均匀；电缆无压扁、扭曲；阻燃电线、电缆外护层有明显标识和制造厂标。3.2.3 用油标卡尺测量导线的外径D，测量线芯的直径d1, d1的直径误差值不大于标称直径的1。 3.2.4 计算导线绝缘层厚度a= (Dd1)/2，D、d1为3.2.3中的测量值。BV型绝缘电线的绝缘层厚度不小于下表规定。序 号12345678电线截面积（mm2）2.5461016253550绝缘层厚度（mm）0.80.80.81.01.01.21.21.43.2.5 电缆绝缘电阻测试方法：测量某一相绝缘电阻时，将其余各相芯线短接；测试电缆绝缘电阻必须
4、由两人分工操作，一人负责接线和取线，另一人操作500伏摇表并作测试记录。当摇表摇测1分钟后，先取掉被测相的摇表线，后停止摇表的操作。用短路法对被测电缆放电后再继续测量其余线芯的绝缘电阻值。绝缘电阻值大于0.5M视为合格。3.2.6 如实填写材料自检记录及材料报审表报监理部审查，经审查同意使用方能进行施工工作。3.3 导管清扫方法：（1）在铁线的中间绑上布条，穿入管内，来回往复数次，反复拖扫；（2）常用工艺方法是用压缩空气吹扫，即采用V0.6m3空压机,将压力保持在0.5Mpa，将送气软管插入需要吹扫的线管一端，将管内积水和杂物从线管的另一端吹出。吹扫管内积水和杂物一定要两人进行，一人手持送气软

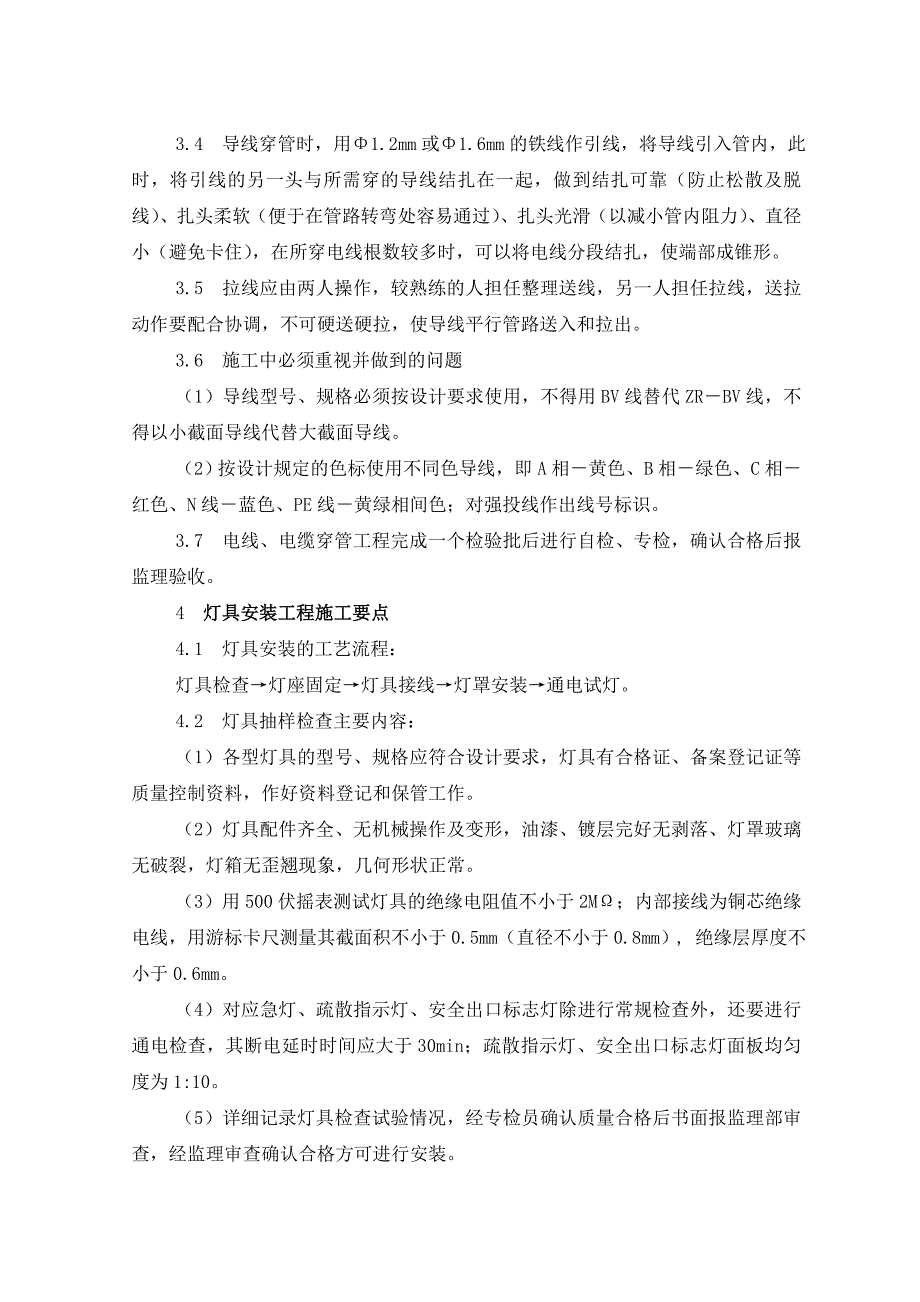

5、管吹扫，一人在另一端监视，注意保护建筑成果和他人安全。3.4 导线穿管时，用1.2mm或1.6mm的铁线作引线，将导线引入管内，此时，将引线的另一头与所需穿的导线结扎在一起，做到结扎可靠（防止松散及脱线）、扎头柔软（便于在管路转弯处容易通过）、扎头光滑（以减小管内阻力）、直径小（避免卡住），在所穿电线根数较多时，可以将电线分段结扎，使端部成锥形。3.5 拉线应由两人操作，较熟练的人担任整理送线，另一人担任拉线，送拉动作要配合协调，不可硬送硬拉，使导线平行管路送入和拉出。3.6 施工中必须重视并做到的问题（1）导线型号、规格必须按设计要求使用，不得用BV线替代ZRBV线，不得以小截面导线代替大截
6、面导线。（2）按设计规定的色标使用不同色导线，即A相黄色、B相绿色、C相红色、N线蓝色、PE线黄绿相间色；对强投线作出线号标识。3.7 电线、电缆穿管工程完成一个检验批后进行自检、专检，确认合格后报监理验收。4 灯具安装工程施工要点4.1 灯具安装的工艺流程：灯具检查灯座固定灯具接线灯罩安装通电试灯。4.2 灯具抽样检查主要内容：（1）各型灯具的型号、规格应符合设计要求，灯具有合格证、备案登记证等质量控制资料，作好资料登记和保管工作。（2）灯具配件齐全、无机械操作及变形，油漆、镀层完好无剥落、灯罩玻璃无破裂，灯箱无歪翘现象，几何形状正常。（3）用500伏摇表测试灯具的绝缘电阻值不小于2M；内部
7、接线为铜芯绝缘电线，用游标卡尺测量其截面积不小于0.5mm（直径不小于0.8mm）, 绝缘层厚度不小于0.6mm。（4）对应急灯、疏散指示灯、安全出口标志灯除进行常规检查外，还要进行通电检查，其断电延时时间应大于30min；疏散指示灯、安全出口标志灯面板均匀度为1:10。（5）详细记录灯具检查试验情况，经专检员确认质量合格后书面报监理部审查，经监理审查确认合格方可进行安装。4.3 灯具的固定4.3.1 为了使被固定的灯具位置正确, 必须根据被固定灯具固定孔的位置划线定位, 要做到横平竖直。钻孔时钻头应和钻孔面垂直，且要一次完成钻孔，以防止孔径被扩大，选用钻头时应根据使用的塑料胀管规格来决定钻孔
8、直径。4.3.2 由于本工程的天棚或墙壁较平整，为保证灯具安装后美观，吸顶灯具、壁灯灯具均不使用木台，用塑料胀管直接固定灯具，须保证固定牢固，灯具底座不漏光。必须使用木台的灯具安装，其木台刷防水油漆一遍，再刷白色油漆两遍后再进行安装。4.4 接线时，相线和零线应严格加以区分清楚。零线直接接在灯头上，相线必须经过开关接在灯头上。对于螺口灯头，经开关引出的相线必须接在灯座中心铜片上，而零线接在螺口铜圈上，以致安全。4.5 一个控制回路的灯具全部安装完成并经检查无误后，才可试通电对该回路试灯，对试灯中发现的问题须停电进行处理，直至达到符合要求。4.6 灯具安装完成一个检验批后，经自检、专检合格，及时
9、填写报验资料，申报监理验收。5 开关、插座、风扇安装工程施工要点5.1 开关、插座、风扇的进场检查：5.1.1 按批查验合格证、备案登记证等质量控制资料，作好资料登记和保管工作；指定产品的制造厂应与事前约定相符。5.1.2 开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，预埋盒体有损坏须更换；风扇无损坏、涂层完整、调速器等附件适配。5.1.3 开关、插座的电气性能现场抽样检测如下：（1）不同极性带电部件间的电气间隙和爬电距离不小于3mm。（2）绝缘电阻值不小于5 M。5.1.4 填写开关、插座、风扇自检记录申报监理审查，经监理同意使用后才进行安装。5.2 开关、插座安装高度应符合设计要求；
10、幼儿园插座须采用安全型插座，安装高度尽量满足1.8m的要求。 5.3 插座接线的强制规定及措施：（1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。（2）接地线（PE）在插座间不串联连接。（3）插座试通电后，用漏电保护相位检测器检查接线是否正确，当即整改接线错误。检查数量100。5.4 风扇安装采用膨胀螺栓固定，做到固定牢固，涂层完整，表面无划痕、无污染，防护罩无变形。5.5 开关、插座、风扇安装完成一个检验批后，经专检员检查确认合格后，及时填写报验资料，申请监理组织验收。6 建筑物照明通电试运行6.1 所有开关、插
11、座、灯具及配电箱已安装完毕且试电正常，正式电源（包括市电及自备电源）已投入运行后才能进行照明通电试运行工作。6.2 照明通电试运行执行民用照明标准，即连续试运行时间为8h，所有开关、灯具均开启，运行中间无故障。6.3 照明系统的测试和通电试运行按以下程序进行：照明线路绝缘电阻测试合格，照明箱、灯具、开关、插座的绝缘电阻测试合格关闭灯具及配电箱的所有开关送入市电及备用电至配电箱对双电源切换箱进行三次空载自动投切试验逐级送电于灯具全部开启并记录此时的时间每2h检查并记录运行状态灯具全部开启后运行8h结束试验工作。6.4 照明系统测试和通电试运行内容1测量电源电压值和电源电流值，各回路的电流值，用电
12、压、电流形或钳形表测量，每2h时测量一次并作好记录；2对双电源照明切换箱作有载自动投切试验三次。此项试验如因发电运行有困难时，可另行安装补作；3每2h时对所有开关作关断、开启检查，应处于正常状态；4每2h时对所有灯具的亮度情况进行观察检查，应处于正常状态。6.5 照明系统通电试运行须事前通知甲方代表及监理，运行试验正常应及时整理测试和试运行记录，及时报请监理验收。7 电缆竖井内电缆敷设7.1 电缆材料检查及报审同电缆穿管敷设。7.2 施工程序电缆支架制作及安装接地线敷设及支架接地电缆敷设卡缆固定端子安装及分支线敷设。7.3 电缆支架制作安装7.3.1 按支架图进行制作加工，采用冷加工制作，避免
13、镀锌层损伤。支架固定孔10.5mm。（支架制作图见附页）加工1号支架时，应将维纳尔干线分线端子的固定孔加工好，注意不同规格的固定孔尺寸是否有区别，有区别时应分批。7.3.2 支架安装采用M1080膨胀螺栓固定，固定间距按支架制作安装图。注意不同规格的维纳尔干线分线端子及支架不得混装。7.4 接地干线敷设及支架接地7.4.1 住宅照明电缆支架利用404接地扁钢干线接地，如图：扁钢在分线端子上方200mm处钻孔10 1个作PE线接线用。7.4.2 动力电缆支架采用10圆钢作干线焊接接地，在井底部将圆钢与接地板作可靠焊接。7.4.3 对焊接处及圆钢作防腐处理，圆钢刷防锈漆二度，灰色面漆二度。7.4.
14、4 接地扁钢在穿楼板做防火隔离处用50300PVC管作保护套管。接地扁钢的PE线标识做法：在每层分线端子支架下方100mm处往下刷黄绿相间油漆各两条，每条色标长度为80mm。7.5 竖井内电缆敷设7.5.1 电缆在支架上的排列顺序1照明干线：从里向外M1、M2、M3、M4、M5、M6。2应急照明及动力干线电缆排列顺序：从里向外楼梯间照明N3、NE3、电梯电源N1、NE1、正压风机电源N2、NE2、光彩照明GCE、水箱液位控制电缆。7.5.2 竖井内电缆敷设电缆敷设方法采用手板葫芦用钢丝绳往上提拉，具体步骤如下：1在平街层架设待敷设电缆，用500伏兆欧表检查电缆绝缘是否合格。在电缆竖井顶部安装滑
15、轮及手板葫芦，将钢丝绳沿电缆预留孔放至平街层。2作好钢丝绳与电缆端部连接，要求连接牢固，便于提拉。3用话机联系用钢丝绳拖拉，在电缆进电缆井口、各楼层处均要有人随电缆的提升进行监护。在电缆提升过程中，楼顶、地面及电缆首端提升部位始终要保持通讯正常，及时处理施放过程中的问题。施放过程中严禁有绞拧、压扁、护层断裂和表面严重划伤等缺陷。4电缆终端提升到位后要注意核实预留长度，保证使用需要，预留长度应考虑电缆到分线端子换位时的长度400mm。5在电缆上部作临时固定，按每三层楼穿入50300mmPVC套管，穿入套管后再从上到下对电缆作临时固定，作临时固定的支架不少于6个。6用软卷尺拉好地面竖井至电气配电柜的电缆需要长度，按此长度开断施放电缆，用人工拖拉将剩余电缆施放到位。7至下而上对电缆作正式扎固，用尼龙带将电缆与支架交叉扎牢，与此同时对电缆套
