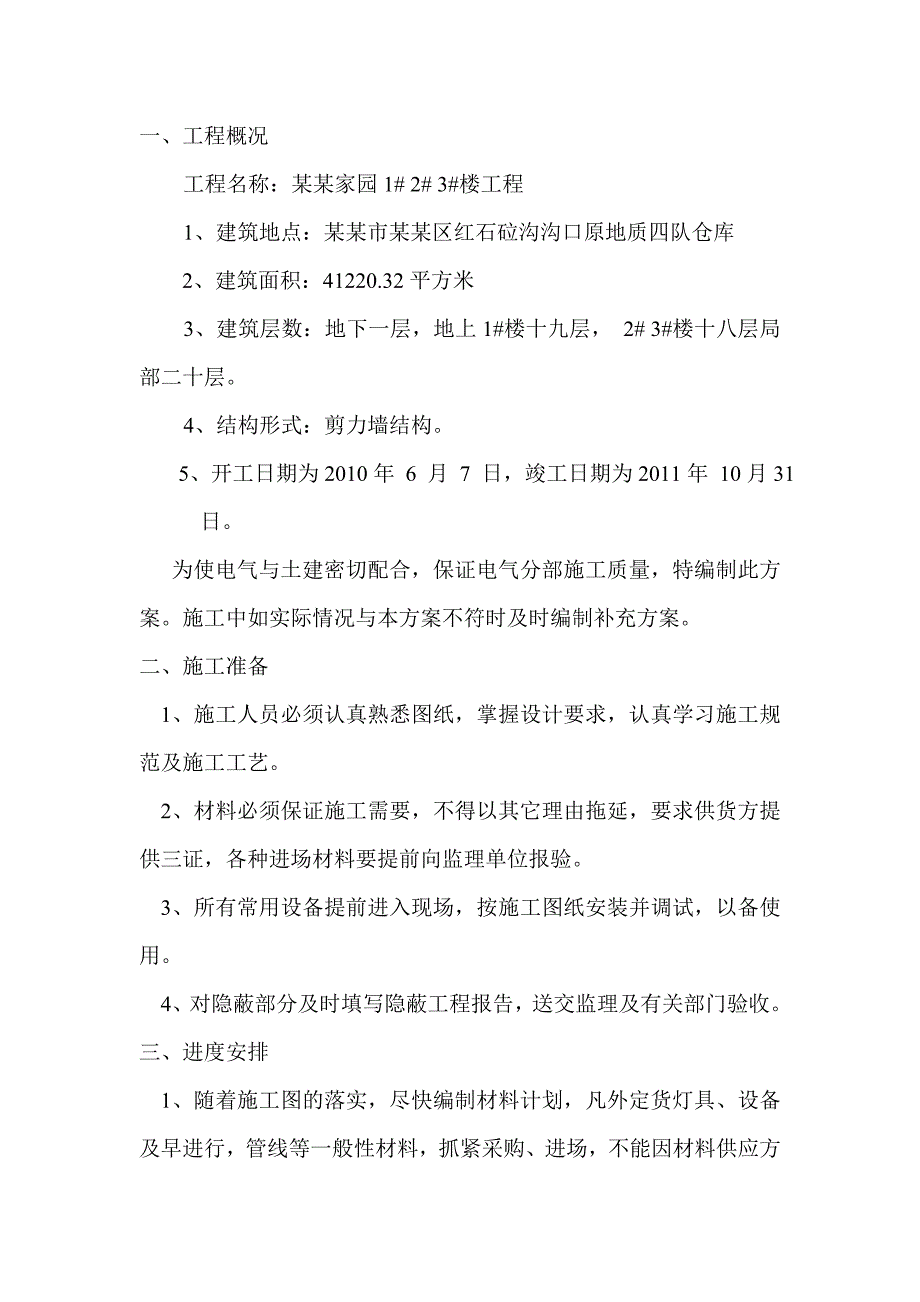

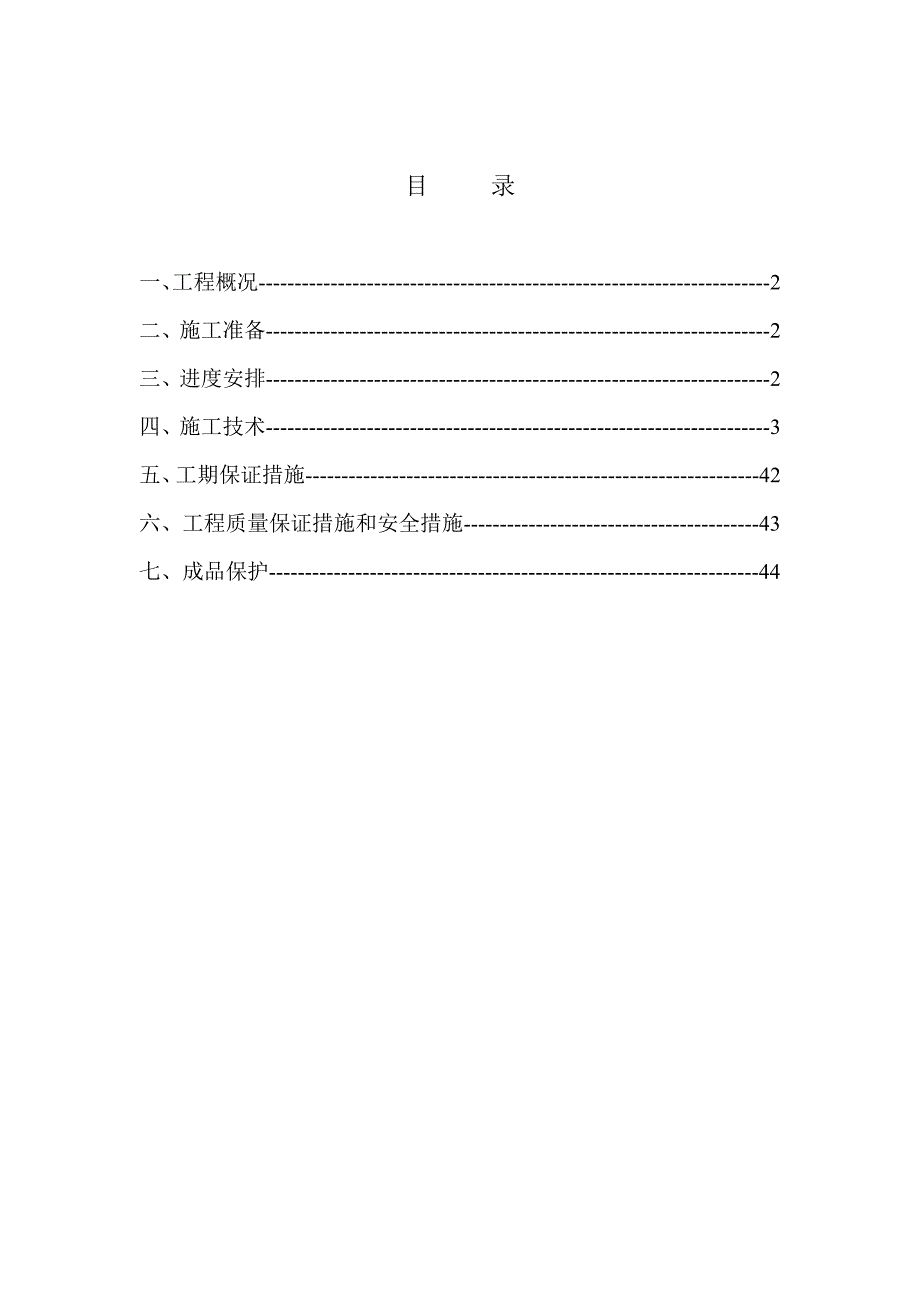

1、目 录一、工程概况-2二、施工准备-2三、进度安排-2四、施工技术-3五、工期保证措施-42六、工程质量保证措施和安全措施-43七、成品保护-44一、工程概况工程名称：某某家园1# 2# 3#楼工程1、建筑地点：某某市某某区红石砬沟沟口原地质四队仓库2、建筑面积：41220.32平方米3、建筑层数：地下一层，地上1#楼十九层， 2# 3#楼十八层局部二十层。4、结构形式：剪力墙结构。 5、开工日期为2010年 6 月 7 日，竣工日期为2011年 10月31日。 为使电气与土建密切配合，保证电气分部施工质量，特编制此方案。施工中如实际情况与本方案不符时及时编制补充方案。二、施工准备1、施工人员

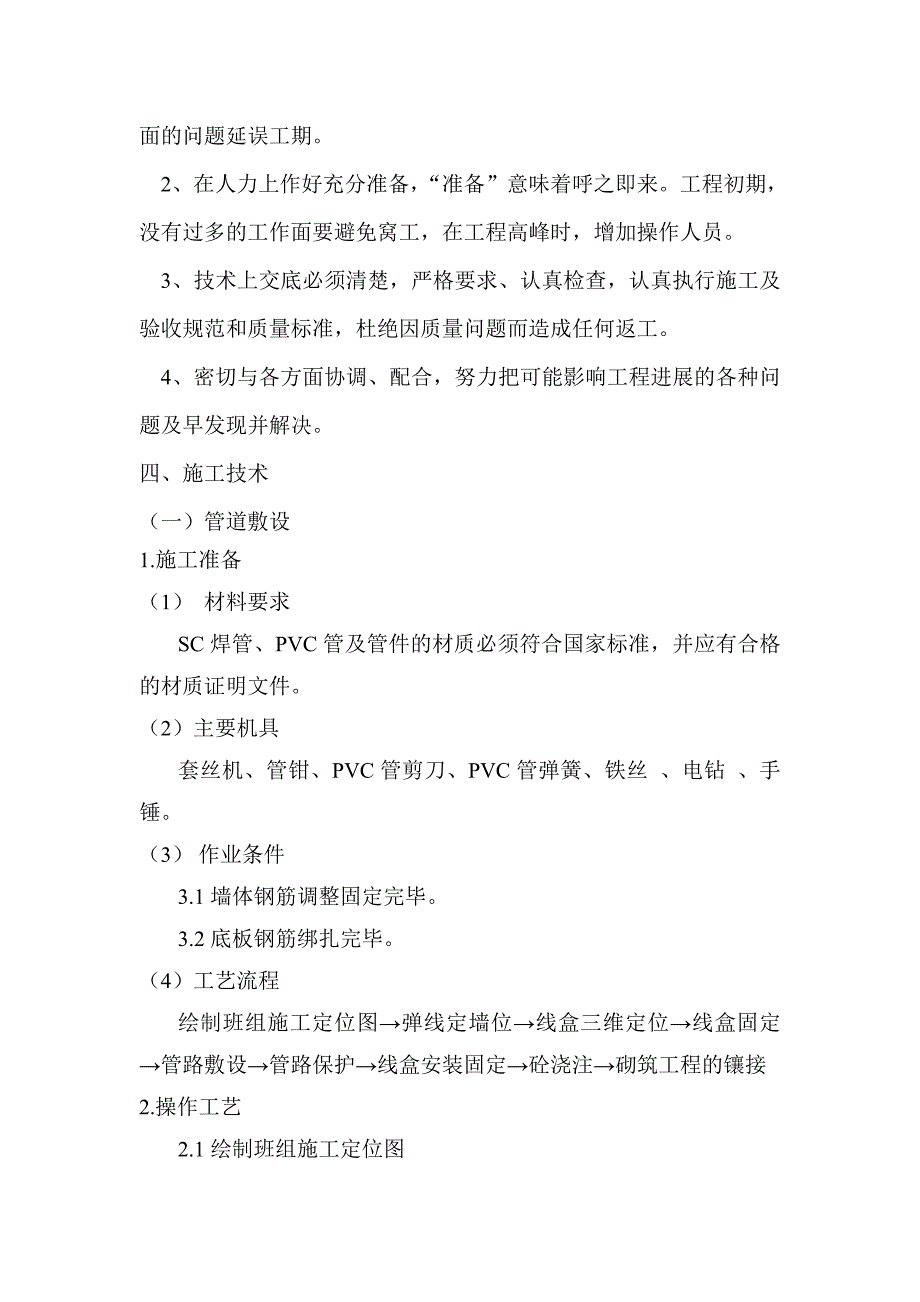

2、必须认真熟悉图纸，掌握设计要求，认真学习施工规范及施工工艺。2、材料必须保证施工需要，不得以其它理由拖延，要求供货方提供三证，各种进场材料要提前向监理单位报验。3、所有常用设备提前进入现场，按施工图纸安装并调试，以备使用。4、对隐蔽部分及时填写隐蔽工程报告，送交监理及有关部门验收。三、进度安排1、随着施工图的落实，尽快编制材料计划，凡外定货灯具、设备及早进行，管线等一般性材料，抓紧采购、进场，不能因材料供应方面的问题延误工期。2、在人力上作好充分准备，“准备”意味着呼之即来。工程初期，没有过多的工作面要避免窝工，在工程高峰时，增加操作人员。3、技术上交底必须清楚，严格要求、认真检查，认真执行施
3、工及验收规范和质量标准，杜绝因质量问题而造成任何返工。4、密切与各方面协调、配合，努力把可能影响工程进展的各种问题及早发现并解决。四、施工技术（一）管道敷设1.施工准备（1） 材料要求SC焊管、PVC管及管件的材质必须符合国家标准，并应有合格的材质证明文件。（2）主要机具 套丝机、管钳、PVC管剪刀、PVC管弹簧、铁丝 、电钻 、手锤。 （3）作业条件3.1墙体钢筋调整固定完毕。3.2底板钢筋绑扎完毕。 （4）工艺流程绘制班组施工定位图弹线定墙位线盒三维定位线盒固定管路敷设管路保护线盒安装固定砼浇注砌筑工程的镶接2.操作工艺2.1绘制班组施工定位图根据原电气施工图，会同甲方、监理、重新根据甲方
4、对各套房间的装修布置要求，对电气图重新进行了设计布置，并绘制一张标准层定位尺寸的布置详图。甲方、监理、签字认可。图中对房间的灯头盒、线盒定位尺寸在图纸上都明确标注出来。施工时就按此数据直接放线定位，做到每层均以该数值为标准，不准任意改动。以保证每层的灯具、插座、开关都处于同一位置。2.2弹线定墙位（1）墙体的确定墙体的确定包括墙的形式、材料、位置的确定。在主体配管前，建筑图必须经过土建、甲方、监理、设计院会审，能够把墙的具体位置、墙的材料、墙的形式确定下来，以后砌筑工程时就要求土建严格按照图纸会审确定的墙的具体位置、墙的材料、墙的形式施工。（2）墙线的测定在土建支好底板模板后，根据土建提供的控
5、制线会同土建测量人员测出外墙轴线，并马上组织人员进行放线工作，每个墙都要以外墙的轴线为准，建施图上标注的尺寸均为轴线。不能串联式测量，避免累计误差。用钢卷尺不用皮尺，皮尺有伸缩性。根据各种墙的厚度尺寸及轴线放线，定位要用墨斗线把墙边线弹出来，一目了然，配管时才能确定插座引上管及开关引下管的位置，避免线管出墙。最后参照土建的检查线再进行复核。2.3线盒三维定位（1）灯头盒的定位按照定位施工图上标注的灯具的定位尺寸定位即可。（2）开关盒、插座盒的定位1）开关盒、插座盒的三维定位尺寸也按布置详图上所定下尺寸进行定位，不得任意改动，做到每层都在同一位置。2）线盒、插座盒的定位的具体方法：定位要采用以下
6、必不可少的工具：10米长的钢卷尺、水平管、水平尺、吊线锤。线盒的标高的确定由水平管进行测量，先以土建标注的结构标高测量出建筑标高，再以土建测引使用的楼层原始标高为基准点，分别一个一个地测量出墙上线盒的标高；水平管测量时不能串联式测量，要避免累计误差；测量时都统一为以水平管的液面的凹面为准，不能一会以凹面，一会以凸面。这样就会有误差；在做记录时，要用很细的记号笔（不大于1mm粗细）做记号。线盒的水平度、竖直度用水平尺、吊线锤来确定，要保证线盒平直、竖直。才能保证以后面板安装的平直。为了保证线盒定位的准确性，我们要用钢筋加固线盒，在线盒四周用钢筋加固，用22#铁丝固定，以防振动棒打在线盒上引起线盒
7、的沉降、倾斜。3）线盒的深浅控制采取下面的办法：用吊线锤、水平尺、水平管来确定线盒的定位。先根据标准布置图的尺寸确定位置，再用水平管确定标高，再用吊线锤吊线。吊线以土建放的墙边线为准，这就是模板内表面的位置。吊线锤吊的线就是线盒外口面所处的位置，并且要参看土建墙筋上绑扎的保护层的砼块，它的厚度就是保护层的厚度。我们线盒伸出钢筋面的长度至少要等于保护砼块的厚度，最好略厚一点。在封模时两边模板一挤压就保证盒子能紧帖在模板上。 线盒尽量选择深度6.6cm以上的才能保证要求，所以应尽量采用加厚型暗装线盒，如果没有则采用加一个加厚圈以增加其厚度。2.4管路的敷设管路敷设的质量好坏直接关系到管路能否畅通无
8、堵，能否穿线顺利，所以管路敷设要满足以下要求：1）管子的弯曲半径大于10D，弯扁度小于0.1D。弯曲半径经过换算可以简略地测量管子的弯曲弧度，即14圆周长大于等于16D。20的PVC管，管的弯曲弧度为32cm，25管的弯曲弧度为40 cm，这样控制就可以保证弯曲半径等于10D。2）接头：管接头处的管子一定要打好胶水、粘接牢固。进盒管接头的管子足够长，要有一定的弧度，即是要有一点张力，不然人一踩在上面，管子就有可能脱落。3)管路太长必须加转线盒，否则穿线会较困难。加转线盒原则如下：长度超过30米无弯曲时长度超过20米有1个弯时长度超过15米有2个弯时长度超过8米有3个弯时因为转线盒只起转线作用，
9、以后是用白面板封盖，所以应该着重考虑其安装位置的排列整齐一致、美观。走道、电梯前室、公共部分、客厅等是重点位置。4)线盒、灯头盒在预埋之前要用废纸、泡沫等填充严密，并用包装胶带严密封实，防止水泥沙浆渗漏进去，堵塞管子。5)管路的排列不能紧靠在一起，至少间隙不小于2cm以上。交叉管不能重叠三根或以上，以免影响土建结构，也容易造成超厚出板。6)剪力墙里面严禁留有接头，在配管时一定要把接头预留到板上去，因为这样接头处很容易被振动棒打脱，造成砼沙浆堵塞管路。（二）JDG管现浇顶内施工1、作业条件（1）、土建完成顶板、梁支模；（2）、梁钢筋绑扎完毕；（3）、现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。2、材
10、料要求（1）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（2）螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。无翘曲变形等缺陷；（3）铁制灯头盒、开关盒等的金属板厚度必须符合厂家提供的技术指标要求。3、施工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、专用弯管器、扣压器、压力案子、工具袋、电工常用工具等。4、质量要求：质量要求符合建筑电气工程施工质量验收规范(GB50303-2002)的规定。项序项 目允许偏差或允许值主控项目1金属导管、金属线槽的接地或接零第14.1.1条2金属导管的连接第14.1.2条3防爆导管的连接第14.1.3条4绝缘导管在砌体剔槽的埋设第14.1
11、.4条一般项目1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配导管的埋设深度，明配导管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条5、工艺流程划定灯头盒位置固定灯头盒敷设管路管路连接、切断和弯曲变形缝的处理6、操作工艺包括管路与管路的连接和管路与盒的连接两种情况:（1）、管路与管路的连接,直线管路采用配套的直管接头连接,管的接
12、口应在直管接头的中心位置,即将接头插接到位。根据管路要求采用90直角弯管接头时,管路要插人直角弯管的承插口处,并插接到位。然后拧紧螺母。（2）、管路与盒的连接,采用配套的爪型螺纹管接头,接头的一端按上面管接头的连接方法与管路连接,另一端使用专用扳手与盒锁紧,爪型根母护口要完好,以保证良好的接地电气通路,且不必焊跨接地线。7、其它要求（1）、管路的套丝:不需现场套丝。（2）、钢管的弯曲:使用专用弯管器。（3）、管路的防腐:管路内外壁镀锌不需做防腐处理。（三）管内穿线1、作业条件根据现行国家标准建筑电气工程施工质量验收规定(GB50303-2002)的规定:管内穿线在建筑物抹灰、粉刷及地面工程结束
13、后进行,穿线前应将电线保护管内的积水及杂物清理干净。但针对建筑电气安装项目逐渐增加,管内穿线的工程量随之增大,为配合工程整体同步竣工,管内穿线可以提前进行,但必须满足下列条件:（1）、作好成品保护,箱、盒及导线不应破损及被灰浆污染。（2）、穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合规范要求。 2、材料要求（1）、绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件及生产许可证。导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准（2）、护口：根据管子直径的大小选择相应规格的护口。（3）、接线端子(接线鼻子):根据导线的根数和总截面选择相应规格的接线端子。（4）、辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等。（5）检查电线电缆规格型号是否符合设计要求,检查截面尺寸、绝缘层是否符合现行国家标准。（6）电缆外观应无扭曲、损坏现象。（7）对1kV以下电缆线路,应使用1000V绝缘电阻表测线间及对地的绝缘电阻,且阻值不得低于1M。（8）检验工作完成后.将结果如实存档,将收集的出厂合格证和出厂检验报告等质量证明文件整理后一并存档。3、主要机具丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥、万用表、兆欧表、放线架、放线车、高
