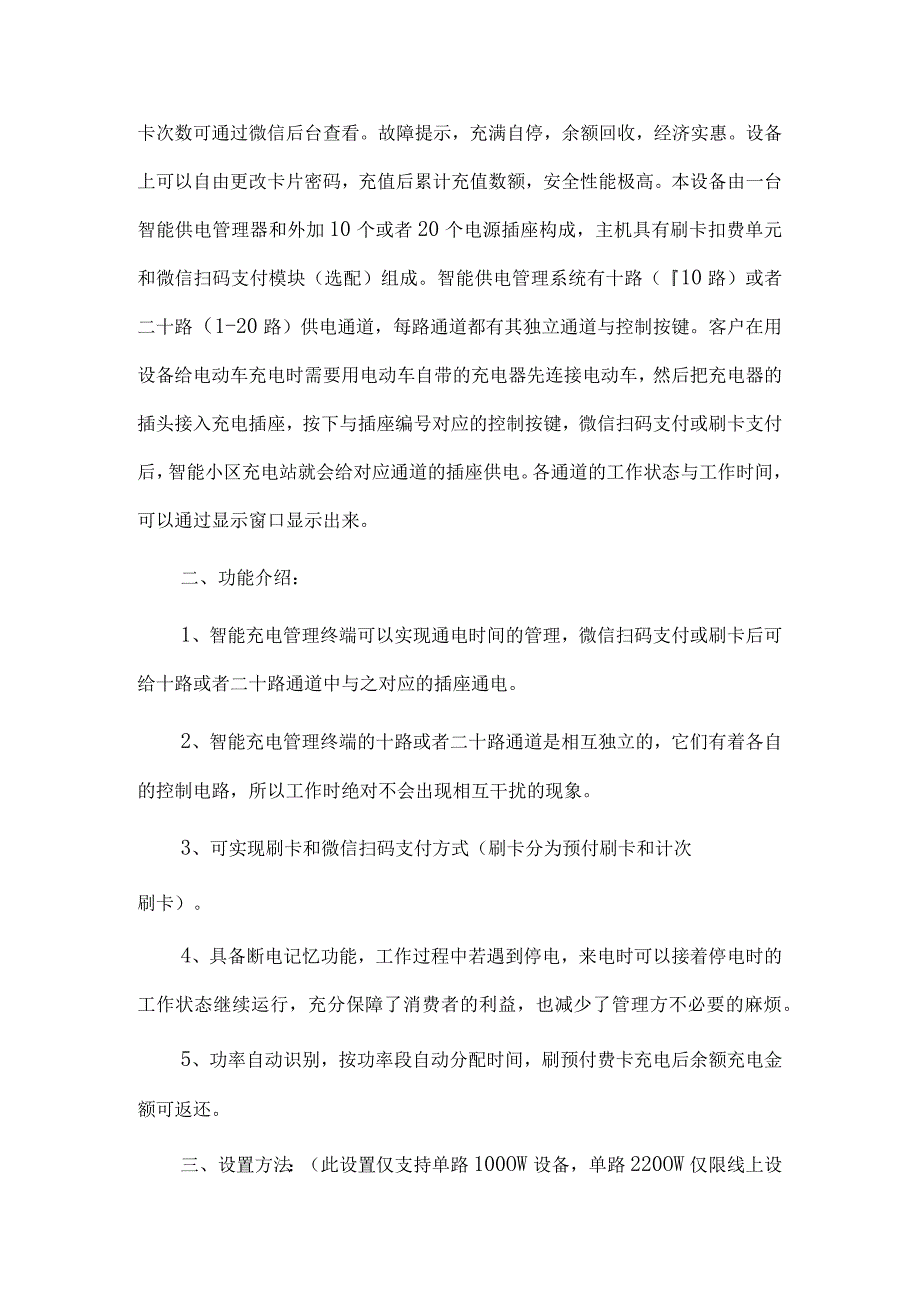

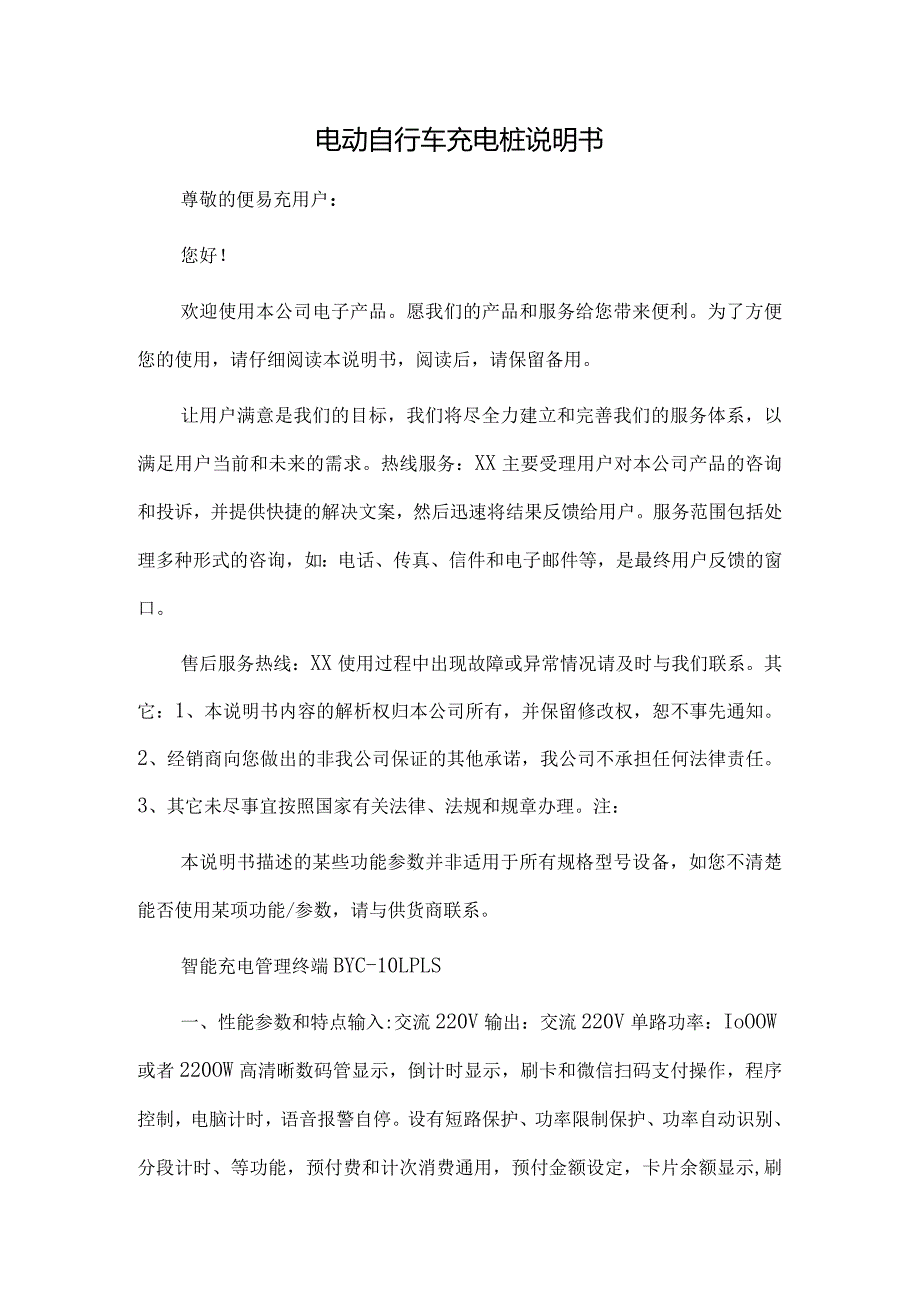

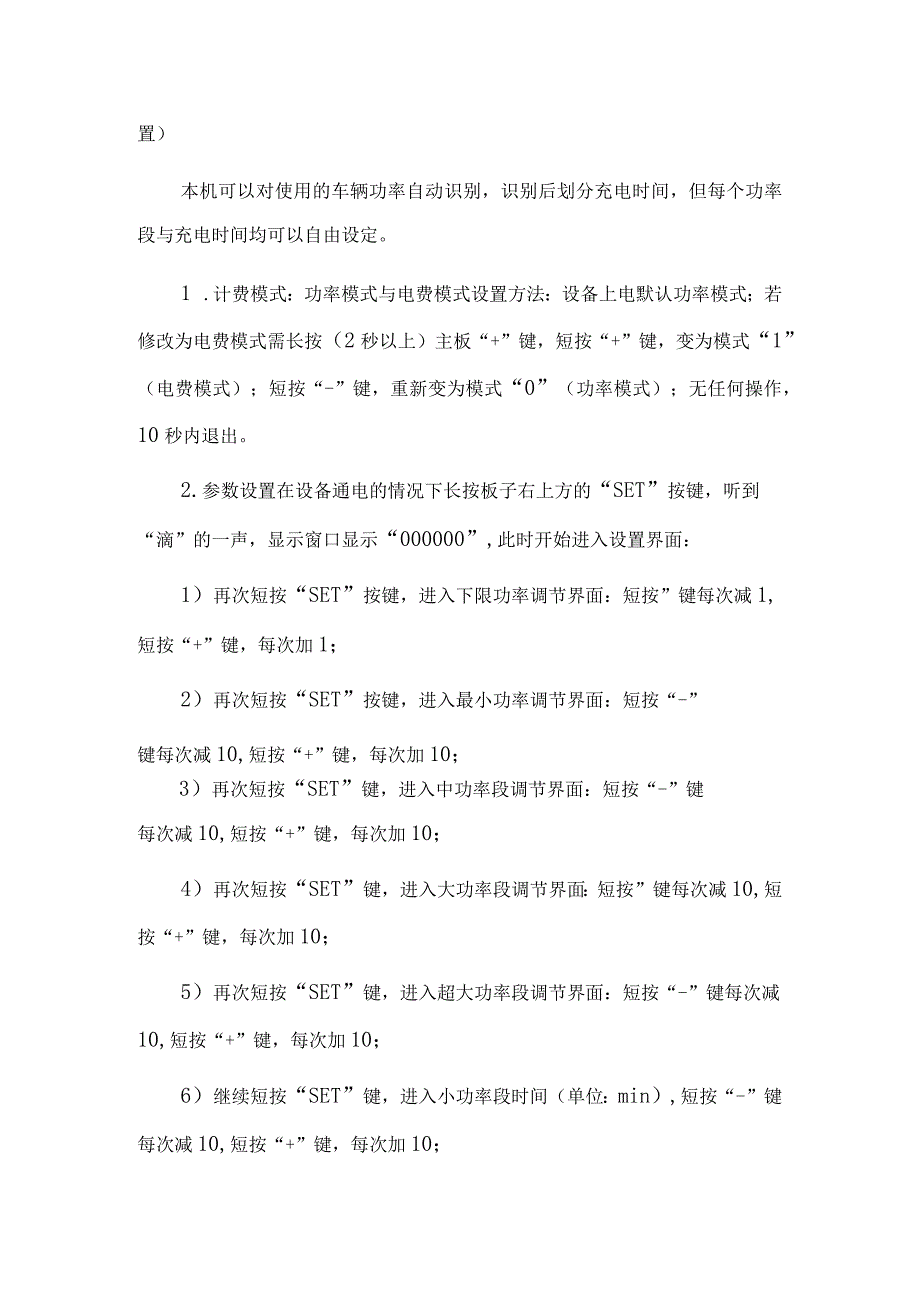

电动自行车充电桩说明书.docx_第1页
第1页 / 共13页
电动自行车充电桩说明书.docx_第2页
第2页 / 共13页
电动自行车充电桩说明书.docx_第3页
第3页 / 共13页
电动自行车充电桩说明书.docx_第4页
第4页 / 共13页
电动自行车充电桩说明书.docx_第5页
第5页 / 共13页
电动自行车充电桩说明书.docx_第6页
第6页 / 共13页
电动自行车充电桩说明书.docx_第7页
第7页 / 共13页
电动自行车充电桩说明书.docx_第8页
第8页 / 共13页
电动自行车充电桩说明书.docx_第9页
第9页 / 共13页
电动自行车充电桩说明书.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电动自行车充电桩说明书.docx》由会员分享,可在线阅读,更多相关《电动自行车充电桩说明书.docx(13页珍藏版)》请在第壹文秘上搜索。

1、电动自行车充电桩说明书尊敬的便易充用户:您好!欢迎使用本公司电子产品。愿我们的产品和服务给您带来便利。为了方便您的使用,请仔细阅读本说明书,阅读后,请保留备用。让用户满意是我们的目标,我们将尽全力建立和完善我们的服务体系,以满足用户当前和未来的需求。热线服务:XX主要受理用户对本公司产品的咨询和投诉,并提供快捷的解决文案,然后迅速将结果反馈给用户。服务范围包括处理多种形式的咨询,如:电话、传真、信件和电子邮件等,是最终用户反馈的窗口。售后服务热线:XX使用过程中出现故障或异常情况请及时与我们联系。其它:1、本说明书内容的解析权归本公司所有,并保留修改权,恕不事先通知。2、经销商向您做出的非我公

2、司保证的其他承诺,我公司不承担任何法律责任。3、其它未尽事宜按照国家有关法律、法规和规章办理。注:本说明书描述的某些功能参数并非适用于所有规格型号设备,如您不清楚能否使用某项功能/参数,请与供货商联系。智能充电管理终端BYC-10LPLS一、性能参数和特点输入:交流220V输出:交流220V单路功率:IoOOW或者220OW高清晰数码管显示,倒计时显示,刷卡和微信扫码支付操作,程序控制,电脑计时,语音报警自停。设有短路保护、功率限制保护、功率自动识别、分段计时、等功能,预付费和计次消费通用,预付金额设定,卡片余额显示,刷卡次数可通过微信后台查看。故障提示,充满自停,余额回收,经济实惠。设备上可

3、以自由更改卡片密码,充值后累计充值数额,安全性能极高。本设备由一台智能供电管理器和外加10个或者20个电源插座构成,主机具有刷卡扣费单元和微信扫码支付模块(选配)组成。智能供电管理系统有十路(10路)或者二十路(1-20路)供电通道,每路通道都有其独立通道与控制按键。客户在用设备给电动车充电时需要用电动车自带的充电器先连接电动车,然后把充电器的插头接入充电插座,按下与插座编号对应的控制按键,微信扫码支付或刷卡支付后,智能小区充电站就会给对应通道的插座供电。各通道的工作状态与工作时间,可以通过显示窗口显示出来。二、功能介绍:1、智能充电管理终端可以实现通电时间的管理,微信扫码支付或刷卡后可给十路

4、或者二十路通道中与之对应的插座通电。2、智能充电管理终端的十路或者二十路通道是相互独立的,它们有着各自的控制电路,所以工作时绝对不会出现相互干扰的现象。3、可实现刷卡和微信扫码支付方式(刷卡分为预付刷卡和计次刷卡)。4、具备断电记忆功能,工作过程中若遇到停电,来电时可以接着停电时的工作状态继续运行,充分保障了消费者的利益,也减少了管理方不必要的麻烦。5、功率自动识别,按功率段自动分配时间,刷预付费卡充电后余额充电金额可返还。三、设置方法:(此设置仅支持单路100OW设备,单路220OW仅限线上设置)本机可以对使用的车辆功率自动识别,识别后划分充电时间,但每个功率段与充电时间均可以自由设定。1

5、.计费模式:功率模式与电费模式设置方法:设备上电默认功率模式;若修改为电费模式需长按(2秒以上)主板“+”键,短按“+”键,变为模式“1”(电费模式);短按“-”键,重新变为模式“0”(功率模式);无任何操作,10秒内退出。2.参数设置在设备通电的情况下长按板子右上方的“SET”按键,听到“滴”的一声,显示窗口显示“000000”,此时开始进入设置界面:1)再次短按“SET”按键,进入下限功率调节界面:短按”键每次减1,短按“+”键,每次加1;2)再次短按“SET”按键,进入最小功率调节界面:短按“-”键每次减10,短按“+”键,每次加10;3)再次短按“SET”键,进入中功率段调节界面:短按

6、“-”键每次减10,短按“+”键,每次加10;4)再次短按“SET”键,进入大功率段调节界面:短按”键每次减10,短按“+”键,每次加10;5)再次短按“SET”键,进入超大功率段调节界面:短按“-”键每次减10,短按“+”键,每次加10;6)继续短按“SET”键,进入小功率段时间(单位:min),短按“-”键每次减10,短按“+”键,每次加10;7)再次短按“SET”键,进入中功率段时间(单位:min),短按”键每次减10,短按“+”键,每次加10;8)再次短按“SET”键,进入大功率段时间(单位:min),短按“-”键每次减10,短按“+”键,每次加10;9)再次短按“SET”键,进入超大

7、功率段时间(单位:min),短按“-”键每次减10,短按“+”键,每次加10;10)再次短按“SET”键,继续短按“SET”键进入刷卡是否扣费调试界面,当前显示为刷卡扣费,短按键,设置为“0”模式,则为刷卡不扣费;重新设置为扣费模式,按下“+”键;11)继续短按“SET”键进入喇叭音量调试界面(0-7),短按”键每次减1,短按“+”键,每次加1;12)继续短按“SET”键进入断电检测时间调试界面(建议在30S以上),短按键每次减5,短按“+”键,每次加5;注:断电检测时间是指在设备充满或者是拔掉插头后多久充电桩会切断插座电源13)继续短按“SET”键进入充电卡认证界面,此状态下将卡片放置在刷卡

8、区,听到“嘀”的一声长鸣,认证成功;注L若设置为电价模式,操作与功率模式类似,此处不再一一叙述(详细可参考大功率参数设置);注2:整个设置过程中,10秒钟无任何操作则返回初始界面;注3:所有参数设置均可通过线上方便快速设置3.查看各个插座的实时功率长按“-”键,进入功率查看模式,连续短按键会依次显示ITO路当前充电功率。此模式可帮助客户排查充电桩故障四、安装方法:拿到机器后,打开包装箱,机箱后盖采用防盗内嵌式设计,后盖有膨胀螺丝孔,安装时在墙体上打好膨胀螺丝即可。五、接线方法:打开机箱后盖,漏电保护器的上端是220V电源总进电。注意零火线之分,L是火线,N是进电的零线,PE为地线端子。十路输出

9、线的火线依次接到插座的1-10号端子上,十路输出线的十根零线并为一根4平方的电线后,接在插座的“总零线端”,一定用电笔测试输入电线的火线和零线,确保零线并线,火线接入L插座,受电路控制。六、操作方法:先连接电动车和充电器,再把插头接入充电插座,在设备上按下与充电插座对应的编号按键,当语音提示请“选择支付方式”后再刷卡。微信支付时,可先扫码,选择支付金额与插座号后再输入支付密码即可。(4-2)便曷无BIAN Yl CHONG()O 。0OOOOG智能充电管理终端-BYC-10LPLS-勒湿连接充电器开始充电个扫描二维码选择支付方式个区I)卷)选择插座号选择金额全国服务热线:400-800-277

10、3(4-3)七、产品拓扑结构图根据标准实用型拓扑结构图安装使用,为安全起见,安装前需要分清火线(L)和零线(N),火线(L)与箱内红色电线对应,零线(N)与箱内蓝色电线对应。(十路机单路100oW接线图)671,”白卜II由由由目团由田回fMHttHfHUHttIRfle(十路机单路2200W接线图)大功率充电终端BYC-2LPLS一、性能参数和特点:支付方式:刷卡、微信扫码输入电压:AV220V50HZ单路通道承载最大功率:4KW待机功率:3.5W最大输出功率:8KW产品特点:1、无阶梯电度计费、语音播报、充满自停;2、设有短路保护、漏电保护、功率限制保护、功率识别等;3、支付分计次、预付费

11、和微信扫码支付,预付金额自主设置,余额自动显示,充满后余额反还。一、功能介绍1、智能充电管理终端可以实现通电时间的管理,微信扫码支付或刷卡后可给两路通道中与之对应的插座通电。2、智能充电管理终端的两路通道是相互独立的,它们有着各自的控制电路,所以工作时绝对不会出现相互干扰的现象。3、可实现刷卡和微信扫码支付(刷卡分为预付费卡和计次卡)。4、具备断电记忆功能,工作过程中若遇到停电,来电时可以接着停电时的工作状态继续运行,充分保障了消费者的利益,也减少了管理方不必要的麻烦。5、功率自动识别,按功率段自动分配时间,刷预付费卡充电后余额充电金额可返还。三、设置方法本机可以对使用的车辆功率自动识别,实现

12、无阶梯电度扣费。在设备通电的情况下长按板子右上方的“SET”按键,听到“滴”的一声,显示窗口显示“000000”,此时开始进入设置界面:1)再次短按“SET”按键,进入下限功率调节界面:短按“一”键每次减1,短按“+”键,每次加1;2)再次短按“SE按键,进入上下限功率调节界面:短按“一”键每次减20,短按“+”键,每次加20;3)再次短按“SET”键,继续短按“SET”键进入刷卡是否扣费调试界面,当前显示为刷卡扣费,短按“-”键,设置为“0”模式,则为刷卡不扣费;重新设置为扣费模式,按下“+”键;4)再次短按“SET”键,进入电价调节界面(单位:角),短按“-”键每次减1,短按“+”键,每次

13、加1;5)继续短按“SET”键进入喇叭音量调试界面(0-7),短按“一”键每次减1,短按“+”键,每次加1;6)继续短按“SET”键进入断电检测时间调试界面(建议在30S以上),短按”键每次减5,短按“+”键,每次加5;7)继续短按“SET”键进入充电卡认证界面,此状态下将卡片放置在刷卡区,听到“嘀”的一声长鸣,认证成功;注L整个设置过程中,10秒钟无任何操作则返回初始界面;注2:所有参数设置均可通过线上方便快速设置四、安装方法:拿到机器后,打开包装箱,机箱后盖采用防盗内嵌式设计,后盖有膨胀螺丝孔,安装时在墙体上打好膨胀螺丝即可。五、接线方法:打开机箱后盖,漏电保护器的上端是220V电源总进电

14、。注意零火线之分,L是火线,N是进电的零线,PE为地线端子。六、操作方法:先连接电动车和充电器,再把插头接入充电插座,在设备上按下与充电插座对应的编号按键,当语音提示请“选择支付方式”后再刷卡。微信扫码支付时,可先扫码,选择支付金额与插座号后再输入支付密码即可。售后服务及说明1、质保说明(1)本设备维修方式采用用户将设备邮寄或直接送至厂家维修,由公司再寄回给用户,返修设备寄回运费由客户支付,返回运费由厂家支付,维护免费。(2)本设备核心部件保质期为12个月,质保期内部件更换免费维修。超过质保期后,设备维修根据配件成本价收取维修费,付维修费时,相同问题将享受自维修日起半年内免费保修,请客户收到返

15、修设备后查看保修卡,以作凭证。2、部件保修期限序号部件名称单位说明保质期限(月)1主板块每台一块122刷卡板块每台一块1234G模块块每台一块123、有偿服务下列情况不属于免费维修范围,公司提供有偿服务,敬请注意:(I)未按使用说明书要求操作或使用造成的产品损坏。(2)产品经过非我公司授权人员的拆装或修理。(3)意外因素或人为行为导致产品的损坏,如进水、机械破坏、摔、烧等。(4)客户返回维修途中由于运输、装卸所造成的产品损坏。(5)其它不可抗拒的自然力量,如地震、火灾等造成的产品损坏。用户可通过电话、传真、互联网、信函等向公司反应设备故障,维修技术等问题,公司承诺在收到返修72小时内维修发货并通知客户。
