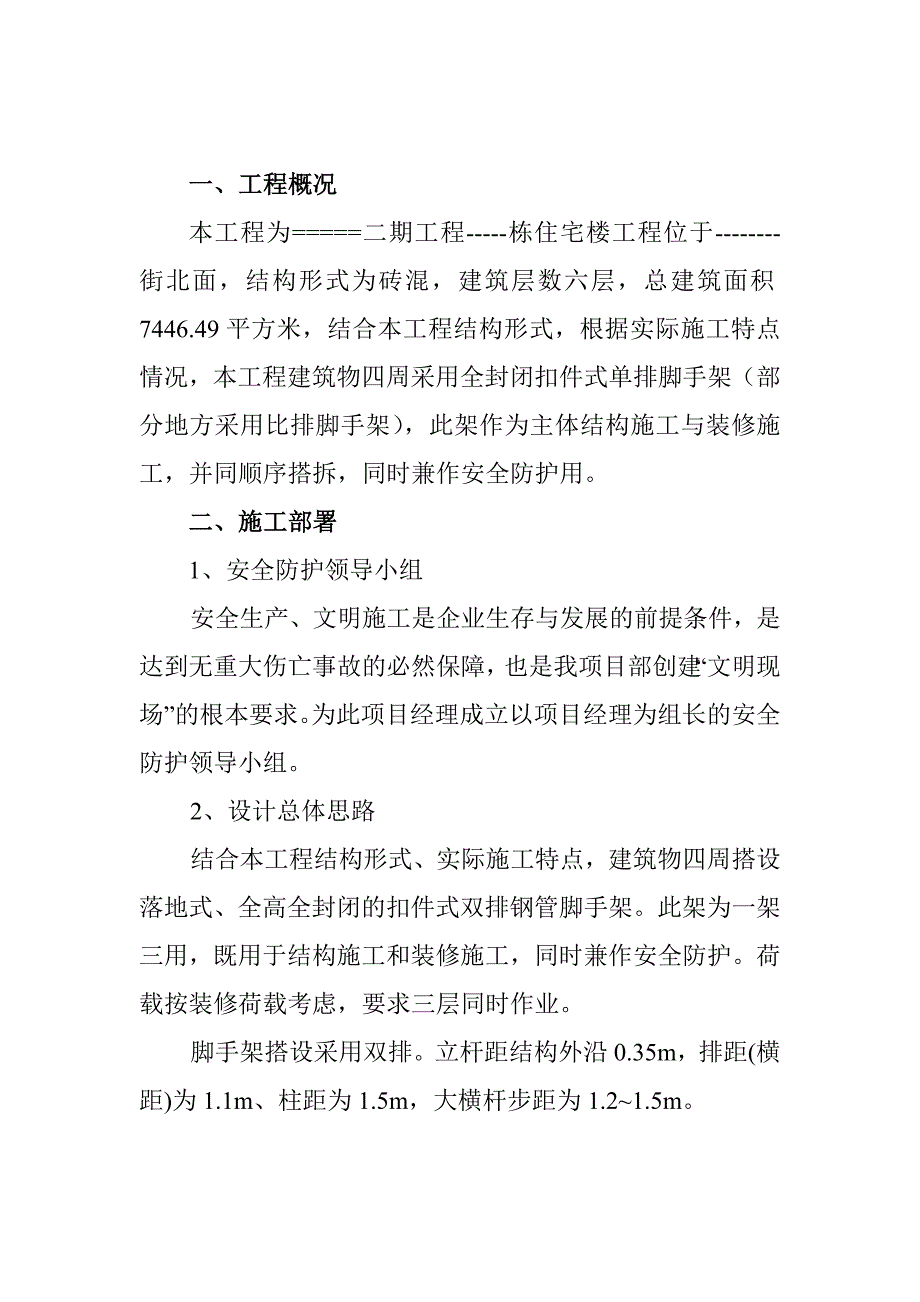

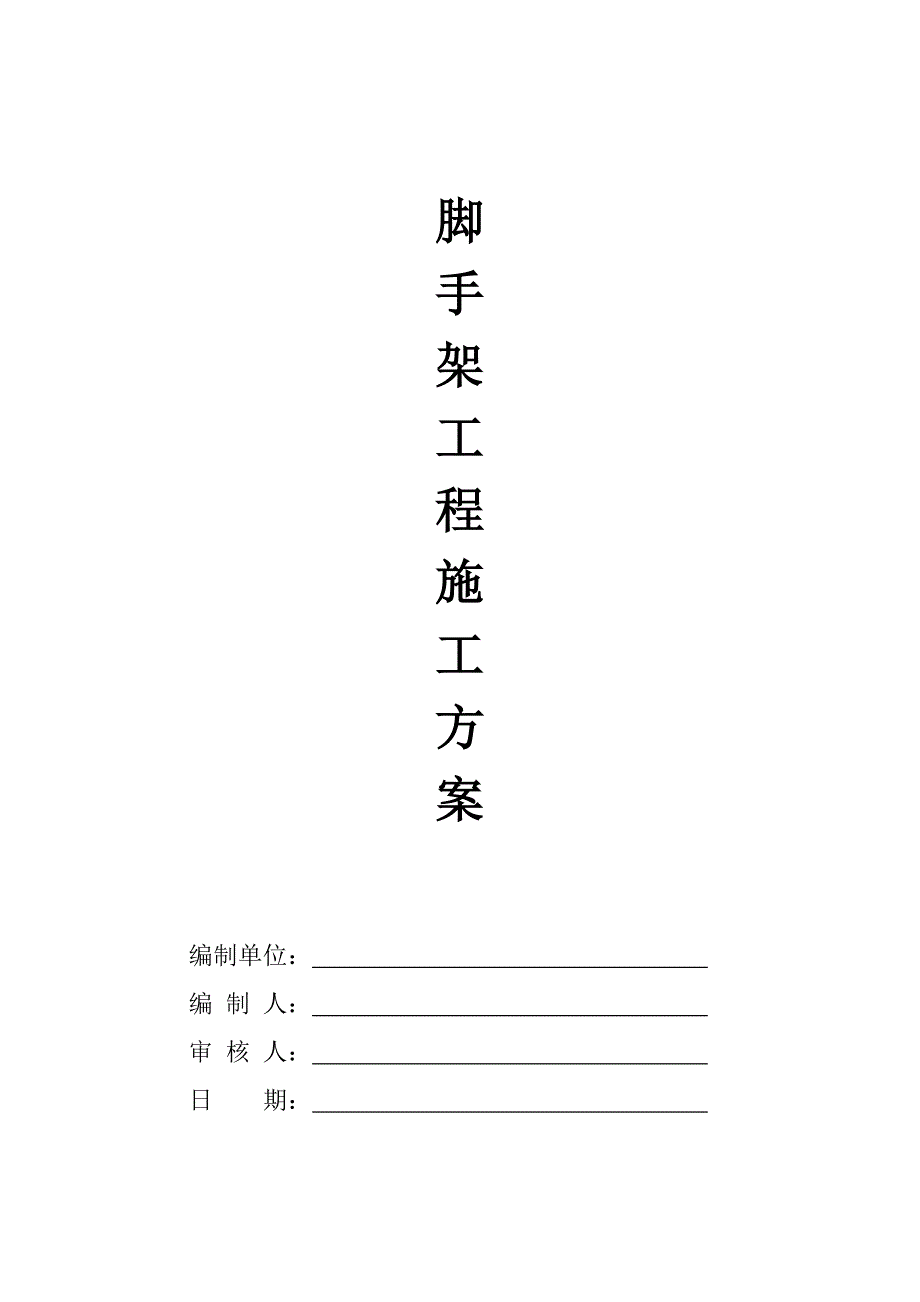

1、脚手架工程施工方案编制单位： 编 制 人： 审 核 人： 日 期： 一、工程概况本工程为=二期工程-栋住宅楼工程位于-街北面，结构形式为砖混，建筑层数六层，总建筑面积7446.49平方米，结合本工程结构形式，根据实际施工特点情况，本工程建筑物四周采用全封闭扣件式单排脚手架（部分地方采用比排脚手架），此架作为主体结构施工与装修施工，并同顺序搭拆，同时兼作安全防护用。二、施工部署 1、安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”的根本要求。为此项目经理成立以项目经理为组长的安全防护领导小组。2、设计总体思路结合本工程结构

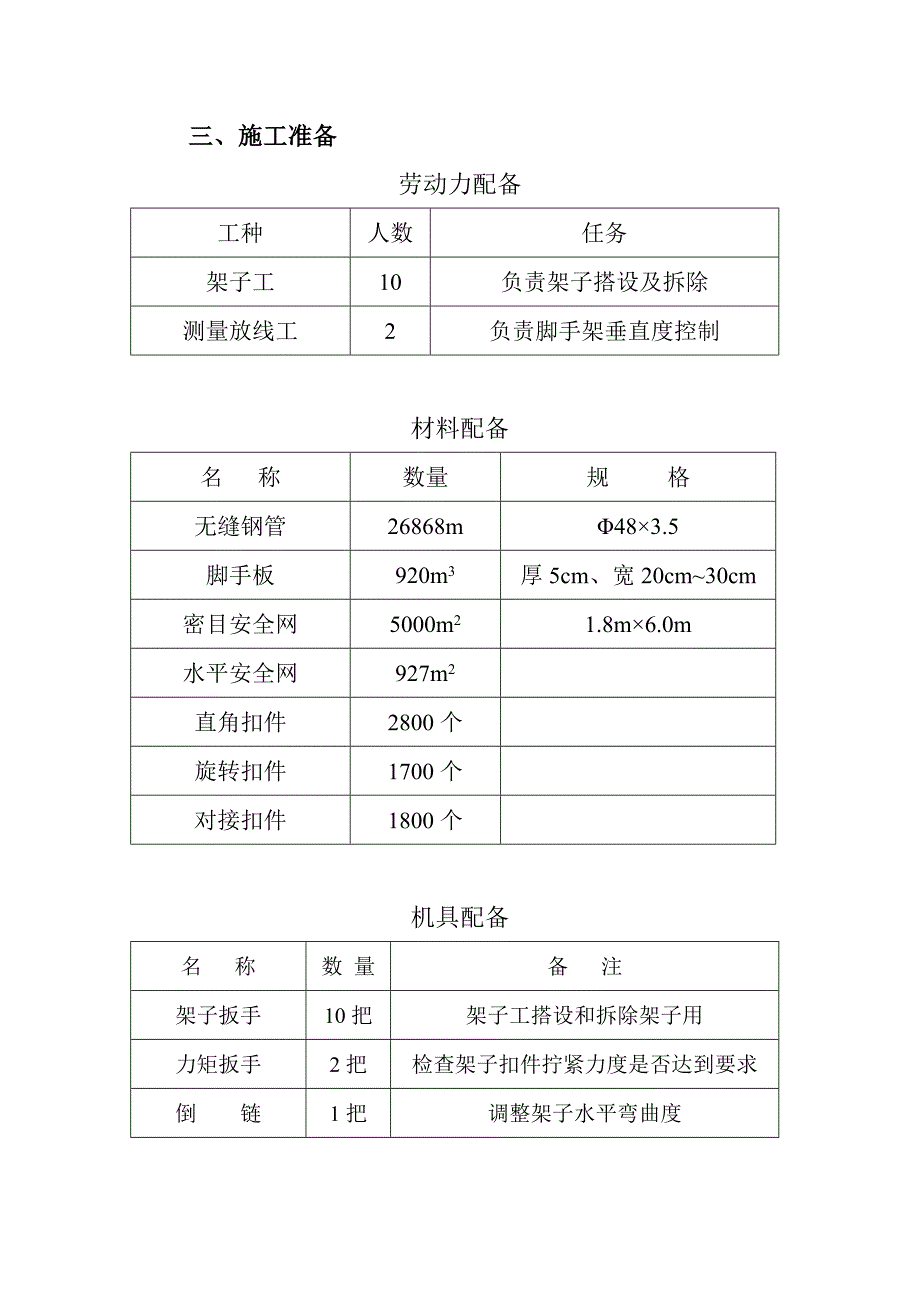

2、形式、实际施工特点，建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按装修荷载考虑，要求三层同时作业。脚手架搭设采用双排。立杆距结构外沿0.35m，排距(横距)为1.1m、柱距为1.5m，大横杆步距为1.21.5m。三、施工准备劳动力配备工种人数任务架子工10负责架子搭设及拆除测量放线工2负责脚手架垂直度控制材料配备名 称数量规 格无缝钢管26868m483.5脚手板920m3厚5cm、宽20cm30cm密目安全网5000m21.8m6.0m水平安全网927m2直角扣件2800个旋转扣件1700个对接扣件1800个机具配备
3、名 称数 量备 注架子扳手10把架子工搭设和拆除架子用力矩扳手2把检查架子扣件拧紧力度是否达到要求倒 链1把调整架子水平弯曲度四、构造要求及技术措施1、扣件式钢管脚手架的构造要求及技术措施(1)地基处理四周外脚手架以硬化的回填土作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。并在四周距脚手架外立杆50cm处设一浅排水沟。(2)立杆全楼脚手架采用单排杆（山墙采用双排杆），立杆顶端高出结构檐口上皮1.5m，立杆应采用底座。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的
4、距离不小于50mm；各接头中心距主节点的距离不大于60cm。(3)大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。(4)小横杆每一立杆与大横杆相交处(即主节点)，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设12根小横杆，其最大间距不大于75cm。小横杆伸出外排大横杆边缘距离不小于10cm；伸出里排大横杆距结构外边缘15cm
5、，且长度不大于44cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。(5)纵、横向扫地杆因东西走向坡度，则将高处的纵向扫地杆向低处延长两跨与立柱固定。(6)剪刀撑剪刀撑跨设置在两端及每隔15m设置一道，斜杆与地面的夹角在45o60o之间。斜杆相交点处于同一条直线上，并沿架高连续布置。所有固定点距主节点距离不大于15cm。最下部的斜杆与立杆的连接点距地面的高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度100cm，并用不少2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10cm。(7)脚手板脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不大于1
6、5cm。靠墙一侧的脚手板离墙的距离不应大于15cm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空档现象。(8)连墙件连墙件采用刚性连接，每三步、四跨设置一处，连接方法可穿房连通，也可在窗内绑一钢管，互相扣紧，严禁有晃动的和倾斜现象。连墙件横竖向顺序排列，均匀布置，与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。(9)防护设施脚手架要满挂全封闭式的密目安全网。密目网采用1.8m6.0m的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，并在作业层下
7、步架设处设一道水平兜网。在架内高度3.6m处设首层平网，往上每隔5步距设隔层平网，施工层应设随层网。作业层脚手架立村于0.6m及1.2m处设有两道防护栏杆，底部侧面设18cm高的挡脚板。2、斜道作为人员上、下通行用，宽度不小于1m，坡度宜为1:3，斜道为之字形，拐弯处的休息平台不小于1.2m宽。斜杆处立杆的荷载最大。因此要适当加密，斜道两侧端手板上设防滑条，防滑条间距不大于300mm。3、通道处设置出入口该出入口设在轴之间，挑空两根立杆、跨越三步三跨，大小为5.4m5.4m(宽高)。出入口处再搭设7m4.5m1.2m（长宽高）的防护棚，上铺双层脚手板。在出入口两侧的内、外排单立杆处分别增设一根
8、辅立杆，并高于门洞口1-2步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm内。当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，必须接长时用对接扣件连接。五、脚手架的搭设及拆除施工工艺1、落地式钢管脚手架搭设施工工艺落地脚手架搭设的工艺流程为：场地平整、夯实垫木、钢底座纵向扫地杆立杆小横杆大横杆(搁栅) 剪刀撑
9、连墙杆铺脚手板扎防护栏杆扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记，用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空；底座下垫枕木，并垂直于墙面设置。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看好后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直
10、。立杆接长时，宜先立外排，后立内排。2、脚手架的拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为：安全网栏杆脚手板剪刀撑小横杆大横杆立杆）。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆都必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。当脚手架拆至下部最后一根长钢管的高度（约6.5m时），应先在
11、适当位置搭临时抛撑加固，后拆连墙件。六、质量保证体系1、构配件允许偏差（见下页）序号项 目允许偏差(mm)示意图检查工具1无缝钢管尺寸外径48mm壁厚3.5mm-0.5-0.5游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度(=1+2)0.50游标卡尺4立杆钢管弯曲3ml4m3ml4m1220钢板尺水平杆、斜杆的钢管弯曲l6.5m302、脚手架搭设的允许偏差和检验方法项次项 目技术要求允许偏差(mm)示意图检查方法与工具1地基基础表 面坚实平整观 察排 水不积水垫 板不晃动底 座不滑动不沉降-102间距步距-20-钢板尺纵距50横距20七、安全施工技术措施1、材质及其使用的
12、安全技术措施(1) 扣件的紧固程度在4050Nm，并不大于65Nm，对接扣件的抗拉承载力为3kN。扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。(2) 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。(3) 钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。(4) 外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。(5) 严格将外径48mm与51mm的钢管混合使用。2、脚手架搭设的安全技术措施(1) 脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷。(2) 搭设过程中划
13、出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。(3) 开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。(4) 脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。(5) 脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。(6) 在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块。(7) 外脚手架的卸荷严格采用15.5的钢丝绳通过梁上对拉螺栓与脚手
14、架连接，严禁私自拆改。3、脚手架上施工作业的安全技术措施(1) 结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。(2) 严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。(3) 结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层，临时性用的悬挑架的同时作业层数不超过1层。(4) 当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑位措施。(5) 各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。(6) 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、脚手架拆除的安全技术措施(1) 拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。(2) 架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆
