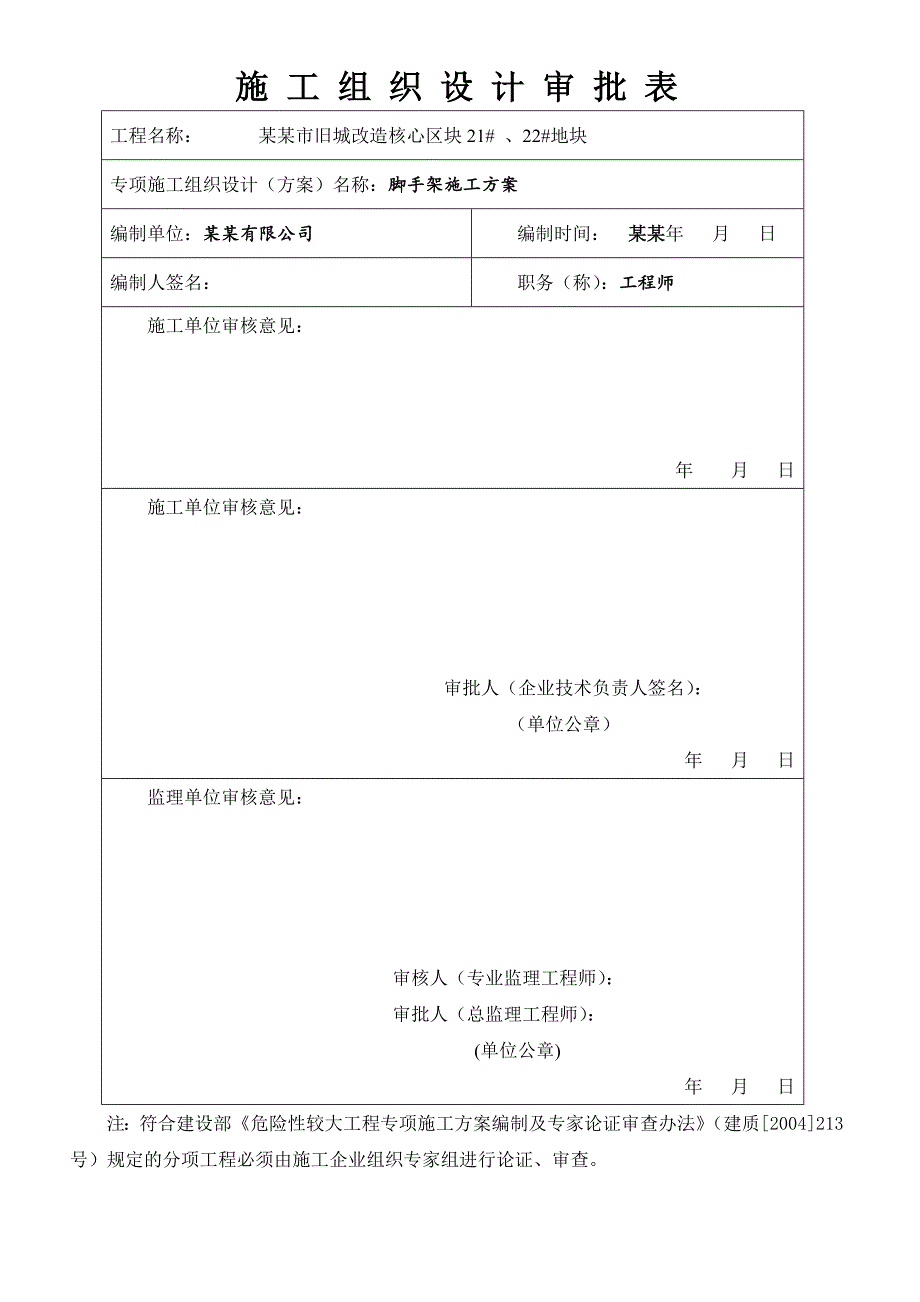

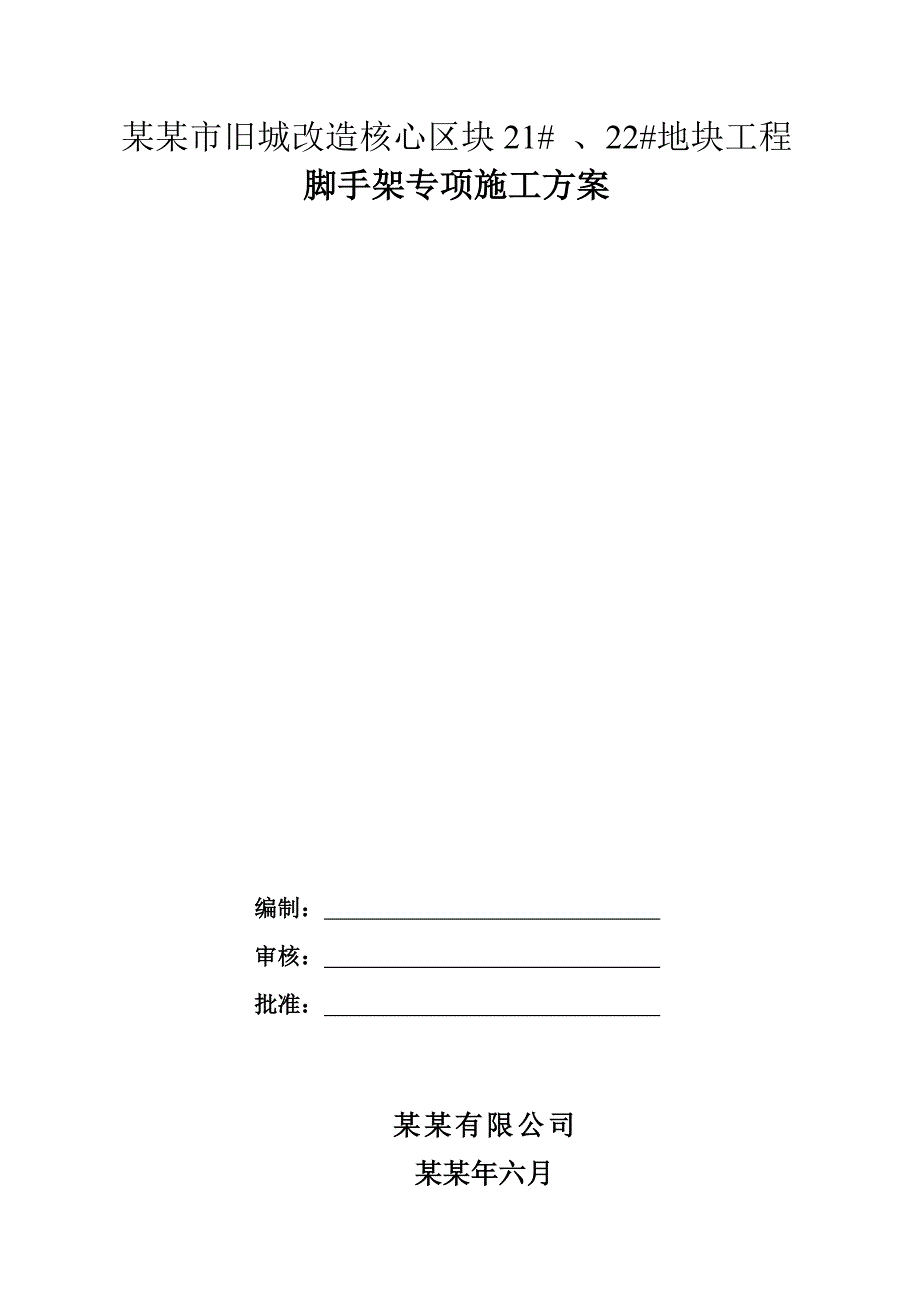

1、某某市旧城改造核心区块21# 、22#地块工程脚手架专项施工方案编制： 审核： 批准： 某某有限公司某某年六月施 工 组 织 设 计 审 批 表工程名称： 某某市旧城改造核心区块21# 、22#地块专项施工组织设计（方案）名称：脚手架施工方案编制单位：某某有限公司编制时间： 某某年 月 日编制人签名：职务（称）：工程师施工单位审核意见：年 月 日施工单位审核意见：审批人（企业技术负责人签名）： （单位公章）年 月 日监理单位审核意见： 审核人（专业监理工程师）： 审批人（总监理工程师）： (单位公章)年 月 日注：符合建设部危险性较大工程专项施工方案编制及专家论证审查办法（建质2004213号

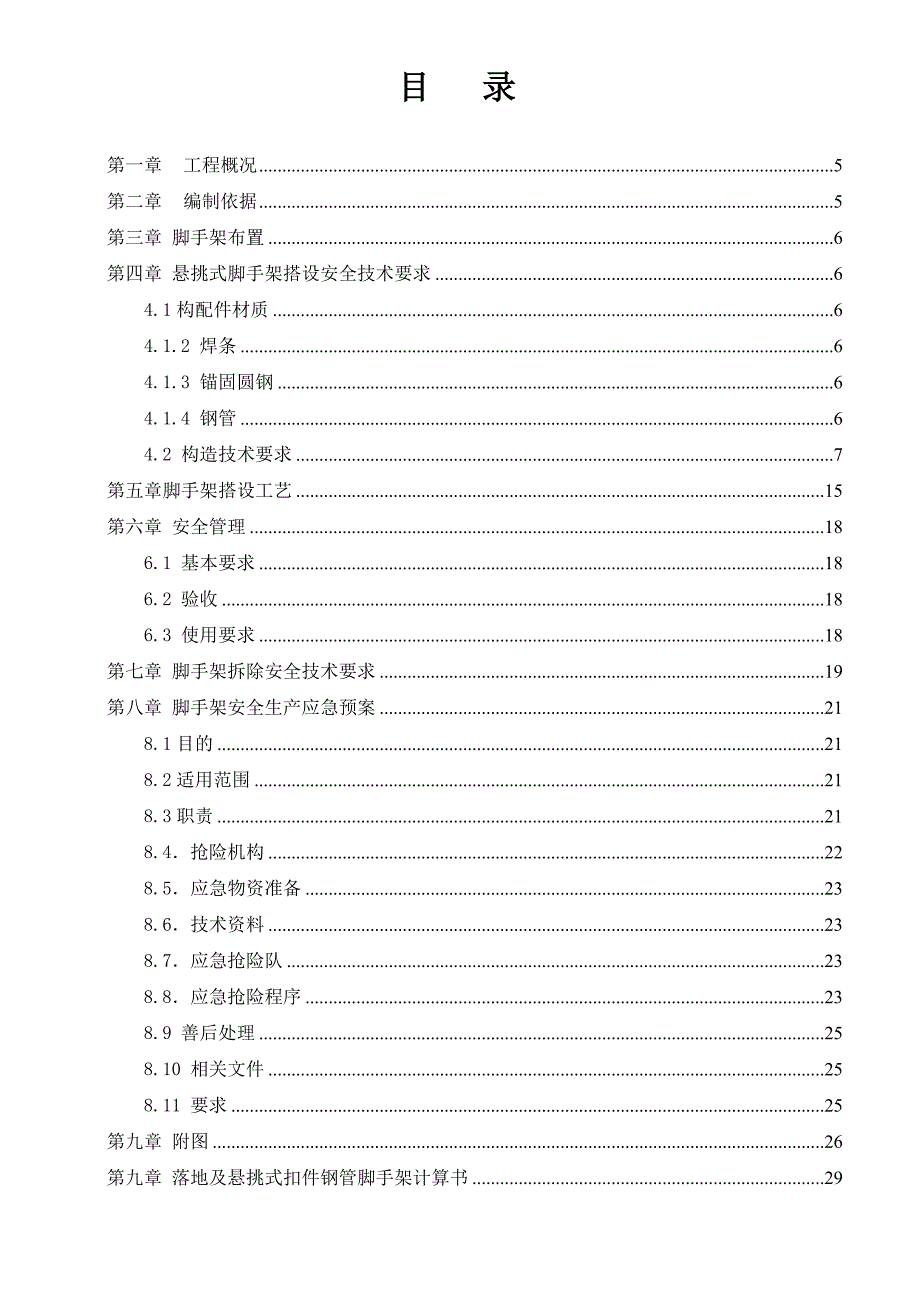

2、）规定的分项工程必须由施工企业组织专家组进行论证、审查。目 录第一章工程概况5第二章编制依据5第三章 脚手架布置6第四章 悬挑式脚手架搭设安全技术要求64.1构配件材质64.1.2 焊条64.1.3 锚固圆钢64.1.4 钢管64.2 构造技术要求7第五章脚手架搭设工艺15第六章 安全管理186.1 基本要求186.2 验收186.3 使用要求18第七章 脚手架拆除安全技术要求19第八章 脚手架安全生产应急预案218.1目的218.2适用范围218.3职责218.4抢险机构228.5应急物资准备238.6技术资料238.7应急抢险队238.8应急抢险程序238.9 善后处理258.10 相关文
3、件258.11 要求25第九章 附图26第九章 落地及悬挑式扣件钢管脚手架计算书29第一章工程概况某某市旧城改造核心区块21# 、22#地 块1#8#楼，位于某某市城区西门路与陶朱路、南丰路（规划）与南兴路（规划）之间。本工程由某某市越都置业有限公司投资，浙江绿城建筑设计有限公司设计，某某有限公司承包施工，杭州市城建监理有限公司监理。本工程由1#楼8#楼组成，总建筑面积约为51888.8平方米。地下室为一层地下室，1#楼、2#楼为10层住宅楼，3#楼6#楼为14层住宅楼，7#楼、8#楼为15层住宅楼。主楼建筑（最大）总高度约为46m，结构形式：主楼采用现浇钢筋混凝土框架-剪力墙结构，地下室采用
4、现浇钢筋混凝土框架结构。第二章编制依据某某市旧城改造项目核心区块21#22#地块工程施工图纸钢结构设计规范GB50017-2003钢结构工程施工质量验收规范GB50205-2002 建筑钢结构焊接技术规程JGJ81-2002建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 建筑施工高处作业安全技术规范JGJ80-91 建筑施工安全检查标准JGJ59-99 建筑结构荷载规范GB50009-2001建筑安全计算手册徐蓉等著 中国建筑工业出版社 第三章 脚手架布置 脚手架采用型钢悬挑分段卸荷至主体结构上，其具体设置见下表。楼号1#、2#楼3#、4#楼5#、6#楼7#、8#楼落地脚手架至五层
5、楼板至八层楼板至八层楼板至九层楼板第一次悬挑位置五层楼板八层楼板八层楼板九层楼板第四章 悬挑式脚手架搭设安全技术要求4.1构配件材质4.1.1 悬挑型钢质量符合国家标准热扎普通工字钢（GB706-88 ）；钢号：Q235；禁止使用：严重锈蚀、弯曲变形、裂纹缺损、废料拼接、无出厂合格证的产品材料；4.1.2 焊条采用E43型焊条，直径3.2-4.0mm禁止使用：受潮、无出厂合格证的焊条4.1.3 锚固圆钢质量符合国家标准钢筋混凝土用钢筋（GB1499）,钢号HPB235。禁止使用（1）螺纹钢材料；（2）严重锈蚀、有裂纹、废料拼接、无出厂合格证的产品材料。4.1.4 钢管规格48*3.0mm；表漆
6、：黄色。质量符合国家标准直缝电焊钢管（GB/T13793-2008）钢号：Q235-A级钢。禁止使用：严重锈蚀、弯曲变形、有裂纹、无出厂合格证和生产许可证或无检测合格证明的管材。立杆两端面切口须平直。严禁有斜口、毛口、卷口等现象。4.1.5 扣件符合国家标准钢管脚手架扣件（GB15831-2006）。禁止使用脆裂、变形、滑丝、无出厂合格证和生产许可证或无检测合格证明的扣件。在螺栓拧紧扭力矩达到65N.m时，不得发生破坏。新、旧扣件均应进行防锈处理。4.1.6 拉结用材钢管：规格48*3.0mm4.1.7 脚手板笆（1）整齐完好。（2）不准使用枯脆、单径、破损、散边的竹片底笆。4.1.8木踢脚板
7、：（1）厚度：5cm；b20cm/块。 （2）禁止使用腐朽、有裂纹的踢脚板。4.1.9 密目网网质符合GB16909-97标准。2000目/100cm2。每张网上均缝有出厂“合格证”和“安鉴”标志。禁止采购和使用无生产许可证、无出厂合格证、无检测合格报告的“三无”劣质密目网。禁止使用破损或有砼浆水污染的密目网。4.2 构造技术要求4.2.1 总要求横平竖直、连接牢靠、底脚着实、支撑挺直、通畅平坦、安全设施齐全、牢靠。4.2.2 悬挑钢结构（1）悬挑方式悬挑水平钢梁采用悬臂式结构；在转角处处的悬挑水平钢梁增加斜撑；（2）构造尺寸（见附图）钢梁规格：采用轻型工字钢 I16；钢梁间距：La=1.5m
8、（与脚手架纵距相同）；悬挑长度：L悬=1.2m，挠度2 L悬/4锚固长度：建筑物内楼板上锚固，L锚=2.50m；悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.05m。拉杆采用钢丝绳。（3）锚固方法（见附图）方法1：水平钢梁与楼板压点的拉环直径 D=16.000mm方法2：转角处将悬挑钢梁与楼板压点的拉环直径 D=16.000mm三道及斜撑与墙面预埋件钢板焊接锚固。4.2.3 双排脚手架（1）搭设尺寸立杆：纵距La=1.5m；横距Lb=0.8m；单立杆距墙：内立杆距外墙面300mm。步距： h=1.8m（净高）拉结点：按二步二跨间距，梅花型布置； 小横杆伸出长度：至少伸出100，每二
9、步小横杆加长，与墙拉结。剪刀撑：垂直和水平方向连续设置；斜度：45-60；4La；6m变形与偏差：立杆：垂直偏差120大横杆：允许挠度1/150扣件扭力矩：螺栓拧紧扭力矩40Nm，且65N.M。4.2.4 脚手架搭设的安全技术要求（1）立杆接长：对接接长。顶步可采用搭接，搭接长度1m。管端伸出扣件盖板10cm，采用不少于3个旋转扣件固定。端面：钢管两端面切斜偏差1.7mm。接头：A 相邻立杆接头相互错开一个步距（不得在同意平面上或同步内）；B 同步内相隔立杆接头高差0.5m，至主节点ah/3；转角：脚手架转角处的阴角和阳角必须设置立杆。（2）扫地杆纵向杆：立杆的底座向上200 mm处，应连续设
10、置纵向扫地杆，用直角扣件与立杆固定；横向杆：在纵向扫地杆的下方，其与每根立杆相交处设置横向扫地杆；接长：对接接长。(3) 剪刀撑接长：搭接接长（不得对接）；搭接长度1m；且不少于3个扣件紧固，管端伸出扣件盖板10cm；高度：与立杆、大（小）横杆同步搭设。由底至顶连续不断，形成均等菱形；垫板：底端均必须支撑在垫板上；固定：应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上。双肢杆交叉处用回转扣件相互扣接。(4) 大横杆接长：对接接长。接头：接头相互错开。两根相邻大横杆的接头不宜设在同步或同跨内。杆长：杆件长度不宜小于3跨。伸出长度：转角处端头伸出长度不小于100mm。(5) 拉结与抛撑间距：水平
11、间距为3个纵距，垂直间距3.6m，即二步二跨。梅花型布置。首步拉结：从底步（第一步）主节点处开始设置。当该处设置有困难时，应采用其它可靠措施固定。位置：靠近主节点设置，距主节点30cm。构造1：采用钢性拉结。在结构施工过程中根据脚手架平面布置图在剪力墙或梁柱上预埋铁件，当脚手架搭设至该位置时，用48钢管与铁件焊接。构造2：用48*3.0钢管，长度在700mm左右，一端用直角扣件与脚手架内立杆扣紧，另一端与梁柱内预埋钢筋焊接链接。构造3：采用工具式拉结。预制拉结杆，然后利用剪力墙或砼柱的原模板固定螺栓洞安装、固定拉结杆。构造4：连墙件采用双扣件与墙体连接如下图：本工程采用构造4的拉结与抛撑同步设
12、置：当脚手架搭至有连墙件的预置点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后应立即设置连墙件。顶撑：顶撑应可靠地顶在砼圈梁、柱等结构上，使脚手架不摇晃。严禁使用仅有拉筋的柔性拉结。临时拉结：当脚手架搭设施工层高出拉结2步时，应采取临时稳定措施，直到上一层拉结安装完后方可根据情况拆除。拉结不得拉在大横杆、窗框、水落管、避雷带及锈蚀的预埋件上。抛撑：当脚手架暂不能设置拉结或架高H7m时，应搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接。倾角45-60，连接点中心至主节点的距离30cm，每隔6跨设置一根。在拉结安装好后方可拆除抛撑。(6) 搁栅杆在大横杆间等距设置2根搁栅， 40cm。(7) 脚手
13、板笆竹笆铺设：每步必须满铺板笆，竹笆应按其主竹筋垂直于大横杆方向铺设。对接平铺。不得有探头板笆现象。竹笆固定：板笆绑扎牢靠。四个角应用直径1.2mm的镀锌钢丝固定在大横杆上。脚手板：对接、搭接构造。(8) 上下通道设置：内爬梯，通往各作业层。与脚手架同步搭设。坡度：走人1:3，运料1:6。防滑条：每隔2530cm设防滑条。净高：1.8m。板材：坡面采用模板或竹笆铺设。剪刀撑：斜道外立面应设独立的纵、横向剪刀撑（斜撑）。外侧防护：张挂密目网，并符合JGJ130-2001规范7.3.11条规定。（9）门洞门洞搭设详见后附图双排脚手架门洞上的水平桁架应在顶面、前后面、两侧面等5个平面内设置斜腹杆。斜腹杆的固定，详见JGJ130-2001规范6.5.2.2规定。4.2.5 安全防护（1）防护栏杆高度：每步必须在1.2m和0.6m高处，分别设二道外防护栏杆。顶步应在1.3m、0.9m、0.4m高处，分别设三道防护栏杆，高出女儿墙上皮1m，高出檐口上皮1.5m。内栏杆：脚手架内侧位于垂直洞口段，坠落高度2m时，应设上、下两道内防护内栏杆，并随脚手架同步搭设，高度同外栏杆。接长：对接接长。（弧面、转角处和靠近转角处的末根栏杆除外）。高出作业面：脚手架栏杆必须始终高出作业面1-1.2m以上。设置：当竹笆铺设同步设置。第2步以上不得出现有脚手板笆无防护栏杆和安全网的现象
