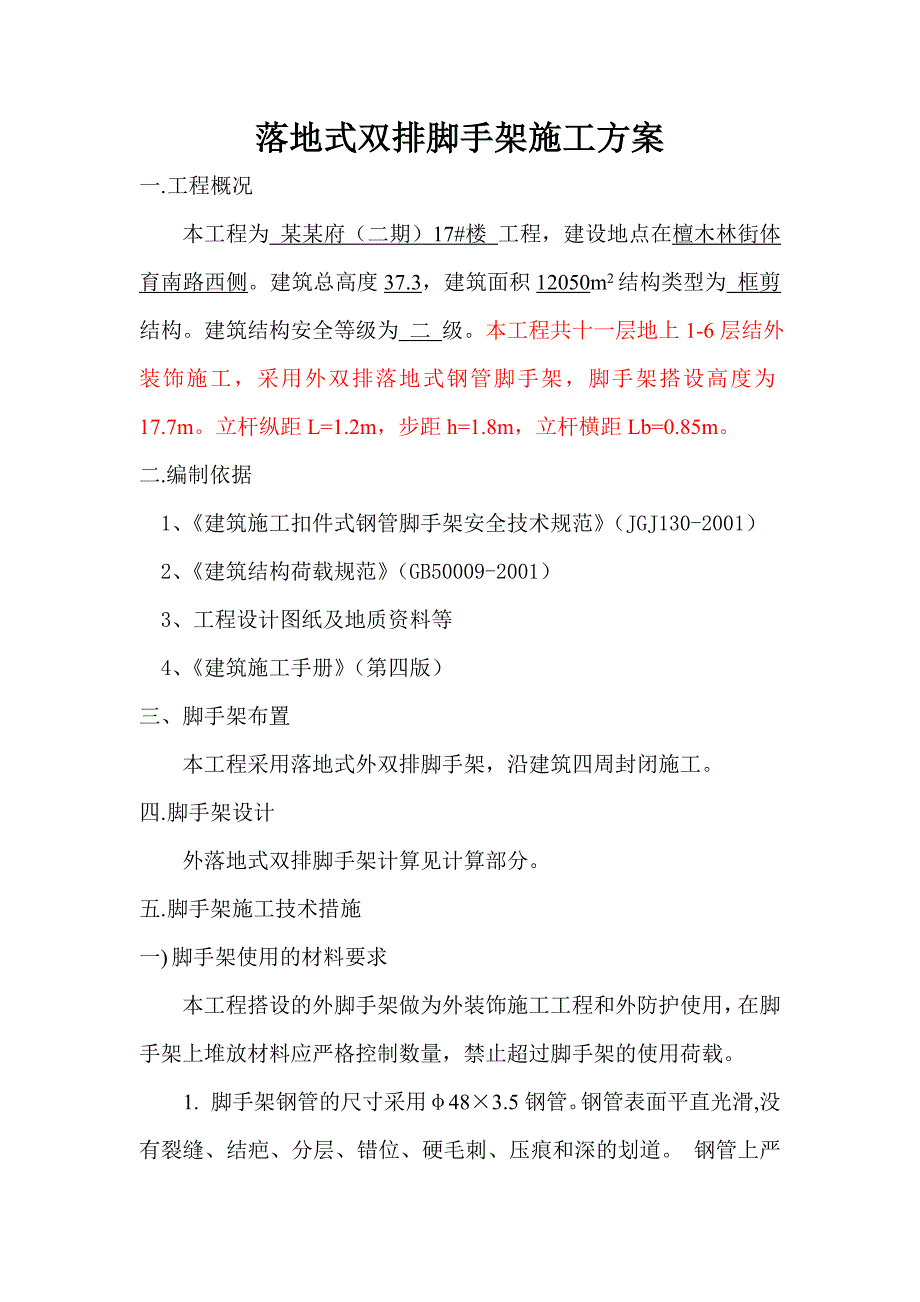

1、落地式双排脚手架施工方案一. 工程概况本工程为 某某府（二期）17#楼 工程，建设地点在檀木林街体育南路西侧。建筑总高度37.3，建筑面积12050m2结构类型为 框剪 结构。建筑结构安全等级为 二 级。本工程共十一层地上1-6层结外装饰施工，采用外双排落地式钢管脚手架，脚手架搭设高度为17.7m。立杆纵距L=1.2m，步距h=1.8m，立杆横距Lb=0.85m。二.编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）2、建筑结构荷载规范（GB50009-2001）3、工程设计图纸及地质资料等4、建筑施工手册（第四版）三、脚手架布置本工程采用落地式外双排脚手架，沿建筑四周

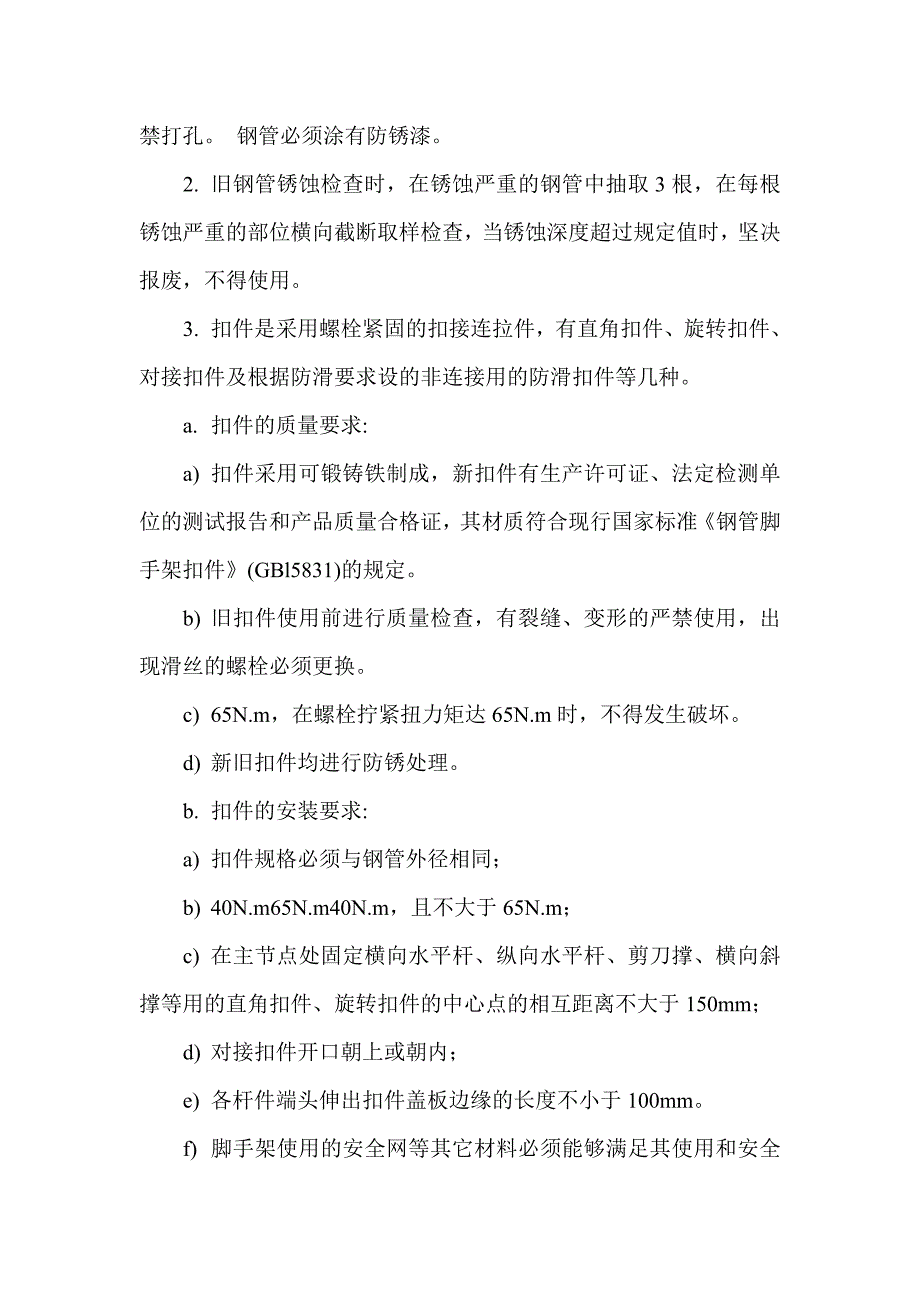

2、封闭施工。四. 脚手架设计外落地式双排脚手架计算见计算部分。五. 脚手架施工技术措施一) 脚手架使用的材料要求本工程搭设的外脚手架做为外装饰施工工程和外防护使用，在脚手架上堆放材料应严格控制数量，禁止超过脚手架的使用荷载。1. 脚手架钢管的尺寸采用483.5钢管。钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道。 钢管上严禁打孔。 钢管必须涂有防锈漆。2. 旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取3根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时，坚决报废，不得使用。3. 扣件是采用螺栓紧固的扣接连拉件，有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接
3、用的防滑扣件等几种。a. 扣件的质量要求:a) 扣件采用可锻铸铁制成，新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质符合现行国家标准钢管脚手架扣件(GBl5831)的规定。b) 旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。c) 65N.m，在螺栓拧紧扭力矩达65N.m时，不得发生破坏。d) 新旧扣件均进行防锈处理。b. 扣件的安装要求:a) 扣件规格必须与钢管外径相同；b) 40N.m65N.m40N.m，且不大于65N.m；c) 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm；

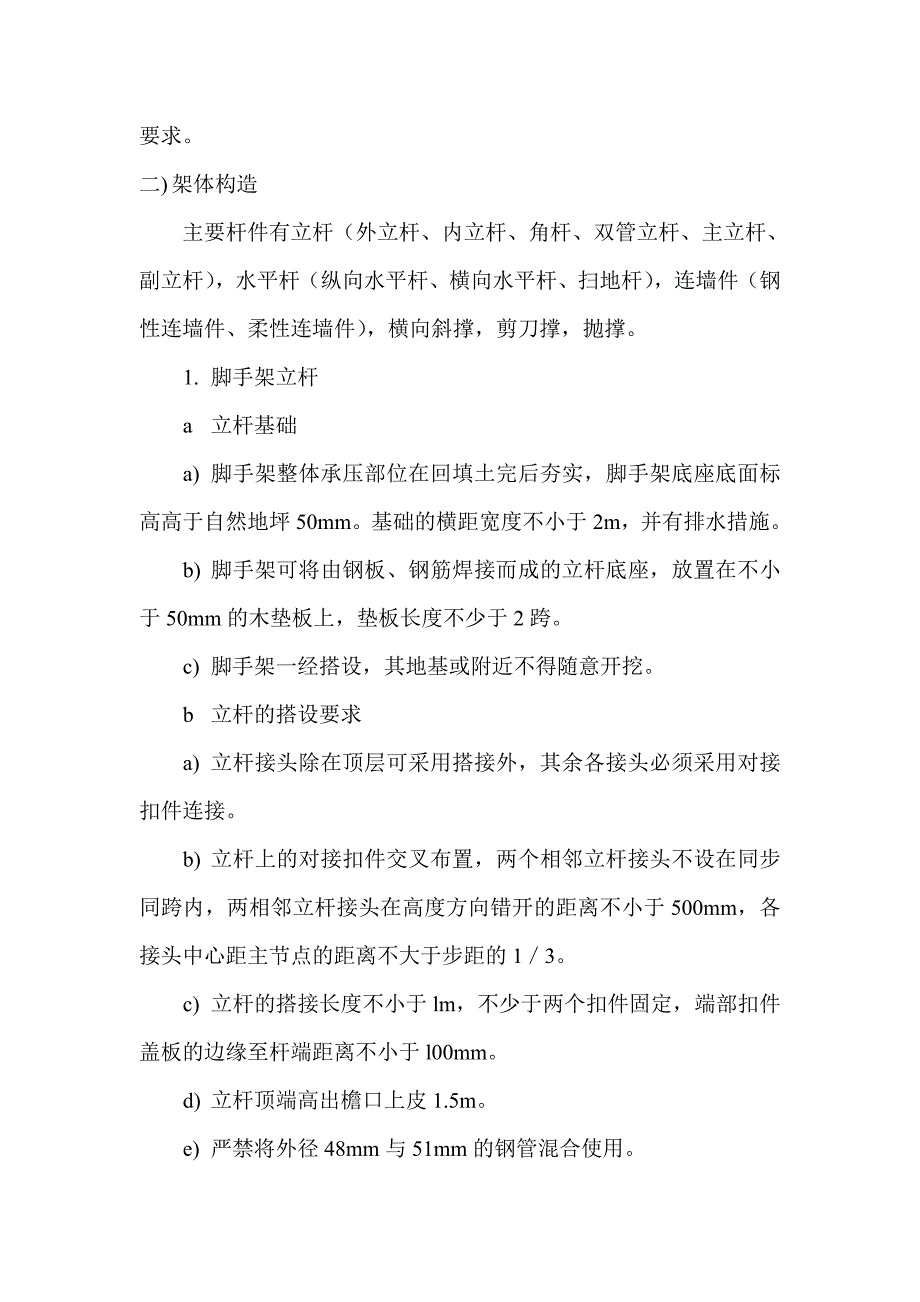

4、d) 对接扣件开口朝上或朝内；e) 各杆件端头伸出扣件盖板边缘的长度不小于100mm。f) 脚手架使用的安全网等其它材料必须能够满足其使用和安全要求。二) 架体构造主要杆件有立杆（外立杆、内立杆、角杆、双管立杆、主立杆、副立杆），水平杆（纵向水平杆、横向水平杆、扫地杆），连墙件（钢性连墙件、柔性连墙件），横向斜撑，剪刀撑，抛撑。1. 脚手架立杆a 立杆基础a) 脚手架整体承压部位在回填土完后夯实，脚手架底座底面标高高于自然地坪50mm。基础的横距宽度不小于2m，并有排水措施。b) 脚手架可将由钢板、钢筋焊接而成的立杆底座，放置在不小于50mm的木垫板上，垫板长度不少于2跨。c) 脚手架一经搭设
5、，其地基或附近不得随意开挖。b 立杆的搭设要求a) 立杆接头除在顶层可采用搭接外，其余各接头必须采用对接扣件连接。b) 立杆上的对接扣件交叉布置，两个相邻立杆接头不设在同步同跨内，两相邻立杆接头在高度方向错开的距离不小于500mm，各接头中心距主节点的距离不大于步距的13。c) 立杆的搭接长度不小于lm，不少于两个扣件固定，端部扣件盖板的边缘至杆端距离不小于l00mm。d) 立杆顶端高出檐口上皮1.5m。e) 严禁将外径48mm与51mm的钢管混合使用。f) 开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。2. 纵向水平杆、横向水平杆a 纵向水平杆的搭设要求： 纵
6、向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接符合下列规定：a) 纵向水平杆的对接扣件交错布置，两根相邻纵向水平杆的接头不直接设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不大于纵向距离的13。b) 搭接长度不小于lm，等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于l00m。c) 采用竹笆脚手板时，纵向水平杆采用直角扣件固定在横向水平杆上，并等间距设置，间距不大于400mm。d) 在封闭型脚手架的同一步中，纵向水平杆四周交圈，用直角扣件与内外角部
7、立杆固定。b 横向水平构造的规定a) 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于150mm。在双排脚手架中，靠墙一端的外伸长度不大于04L，且不大于500mm。b) 作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置，最大间距不大于纵距的12。c) 使用竹笆脚手板时，双排脚手架的横向水平杆两端，用直角扣件固定在立杆上。d) 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜小于l00mm。3. 脚手板a 作业层脚手板铺满、铺稳，离开墙面120150mm。b 竹笆脚手板按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角用直径1
8、2mm的镀锌钢丝固定在纵向水平杆上。c 在拐角，斜道平台口处的脚手板与横向水平杆可靠连接防止滑动。d 自顶层作业层的脚手板往下计，每三层满铺一层脚手板。4. 脚手架连墙件a 柔性连墙杆 连墙杆必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑可靠地顶在主体结构部位。 拉筋采用两根以上直径4mm的钢丝拧成一股，使用时，不少于2股，也可采用直径不小于6mm的钢筋。b 刚性连墙杆 由钢管、扣件组成的刚性连墙杆，连墙杆采用4835钢管与脚手架及建筑用扣件连接。c 连墙件的布置a) 连墙件数量的设置符合以下规定。 连墙件布置最大间距竖向间距-2 h 水平间距-3La 注：h-步距；La一纵距。b
9、) 连墙杆靠近主节点设置，偏离主节点的距离不大于300mm。c) 连墙杆从底部第一步纵向水平杆处开始设置，当该处设置有困难时，采用其他可靠措施固定。d) 连墙杆的排列形式为梅花型排型。e) 一字型、开口型脚手架的两端必须设置连墙杆，连墙杆的垂直间距不大于建筑物的层高，并不大于4m(2步)。f) 连墙件中的连墙杆或拉筋呈水平设置，当不能水平设置时，与脚手架连接的一端下斜连接。d 连墙件的设置要求a) 对高度在24m以下的双排脚手架，采用刚性连墙杆，也可采用拉筋和顶撑配合使用的附墙连接方式。b) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑采用通长杆件与脚手架可靠连接，与地面的倾角在45600之间
10、，连接点中心至主节点的距离不大于300mm。抛撑在连墙件搭设后方可拆除。c) 当脚手架施工操作层高出连墙件两步时，采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。5. 剪刀撑与横向斜撑 双排脚手架设剪刀撑与横向斜撑。a 剪刀撑的设置要求a) 每道剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面的倾角在4560之间。b) 本工程在外侧立面的两端各设置一道剪刀撑，并由底至顶连续设置；中间各道剪刀撑之间的净距不大于15m。c) 剪刀撑斜杆的接长采用搭接，搭接长度不小于lm，采用不少于2个旋转扣件固定。d) 剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节
11、点的距离不宜大于150mm。e) 剪刀撑随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。b 横向斜撑设置的规定a) 横向斜撑在同一节间，由底到顶层呈之字型连续布置。b) 一字型、开口型双排脚手架的两端均设置横向斜撑，中间每隔6跨设置一道，c) 按规定高度在24m以下的封闭型双排脚手架可不设横向斜撑，除拐角设置横向斜撑外，中间每隔6跨设置一道。6. 栏杆，挡脚板，扫地杆a 栏杆，挡脚板的搭设要求： 作业层、斜道的栏杆和挡脚板的搭设符合下列规定：a) 栏杆和挡脚板均搭设在外立杆的内侧。b) 上栏杆上皮高度为1.2m。c) 档脚板高度不小于180mm。d) 中栏杆居中设置
12、。b 扫地杆的设置要求：a) 脚手架必须设置纵、横向扫地杆。b) 纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于lm。靠边坡上方的立杆轴线到边坡的距离不小于500mm，7. 脚手架门洞a 双排脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式。b 双排脚手架门洞桁架的构造符合下列规定：双排脚手架门洞处的空间桁架，除下弦平面外，在其余5个平面内的节间设置一根斜腹杆c 斜腹材采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线
13、至主节点的距离不大于150mm。当斜腹杆在一跨内跨越两个步距时，在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。d 斜腹杆采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接。e 门洞桁架中伸出上下弦杆的杆件端头，均增设一个防滑扣件，该扣件直紧靠主节点处的扣件。三) 脚手架搭设质量要求1. 脚手架的搭设应具有足够的强度、刚度、稳定性。2. 纵向偏差不得大于100mm，横向偏差不得大于50mm。3. 纵向水平杆水平偏差不大于总长度的1/300，且不大于20mm。横向水平杆水平偏差不大于10mm。4. 脚手架的步距，立杆垂直偏差不大于全长的1/200，立杆纵距偏差不
14、大于50mm。5. 扣件紧固力宜在55N.M55N.M范围内，不得低于45Nm或高于60Nm。6. 连接件应牢固，无移动现象。四) 脚手架的拆除1. 拆除现场必须设警戒区，张挂醒目的警戒标志，警戒区内严禁非操作人员通行或在脚手架下施工。地面监护人员必须履行职责。2. 如遇强风、雨等天气不得进行脚手架拆除。夜间实施拆除作业，必须有良好的照明设备。3. 所有高处作业人员，必须挂好安全带，严格按高处作业规定执行和遵守劳动纪律、拆除工艺的要求。4. 拆除人员进入岗位后，先进行检查，加固松动部位，清理脚手架和楼层内的材料、物件及垃圾时，所有清理物应安全运送到地面，严禁高处抛掷。5. 不允许分立面拆除或上
15、、下步同时拆除，认真做到一步一清，一杆一清。6. 所有连墙件、斜拉杆、登高措施必须随脚手架步层拆除同时进行下降，不得先行拆除。7. 所有杆件和扣件，在拆除时应分离，不允许杆件上附着扣件运送至地面，或两杆同时拆下运送至地面。8. 拆除的物件严禁往下乱扔、乱抛，应通过传递或吊运至地面。9. 所有垫铺的竹笆的拆除，应自外向里坚立，防止垃圾等物件直接从高处坠落伤人。10. 脚手架内必须使用电焊、气割工艺时，应严格按照国家特殊工种的作业要求和消防规定执行。增加专职人员，配备料斗，防止火星和切割物溅落。严禁无证动用焊割工具。11. 当日完工后，应仔细检查岗位周围状况，如发现留有隐患的部位，应及时进行修复或继续完成至一个部位的结束，无隐患后方可撤离岗位。12. 运送至地面的所有杆件、扣件等物品，要按类堆放到指定地点集中管理。13. 搭拆脚手架的高处作业人员必须戴好安全帽、系好安全带、穿软底鞋方允许作业。14. 拆除的顺序应遵守自上而下，
