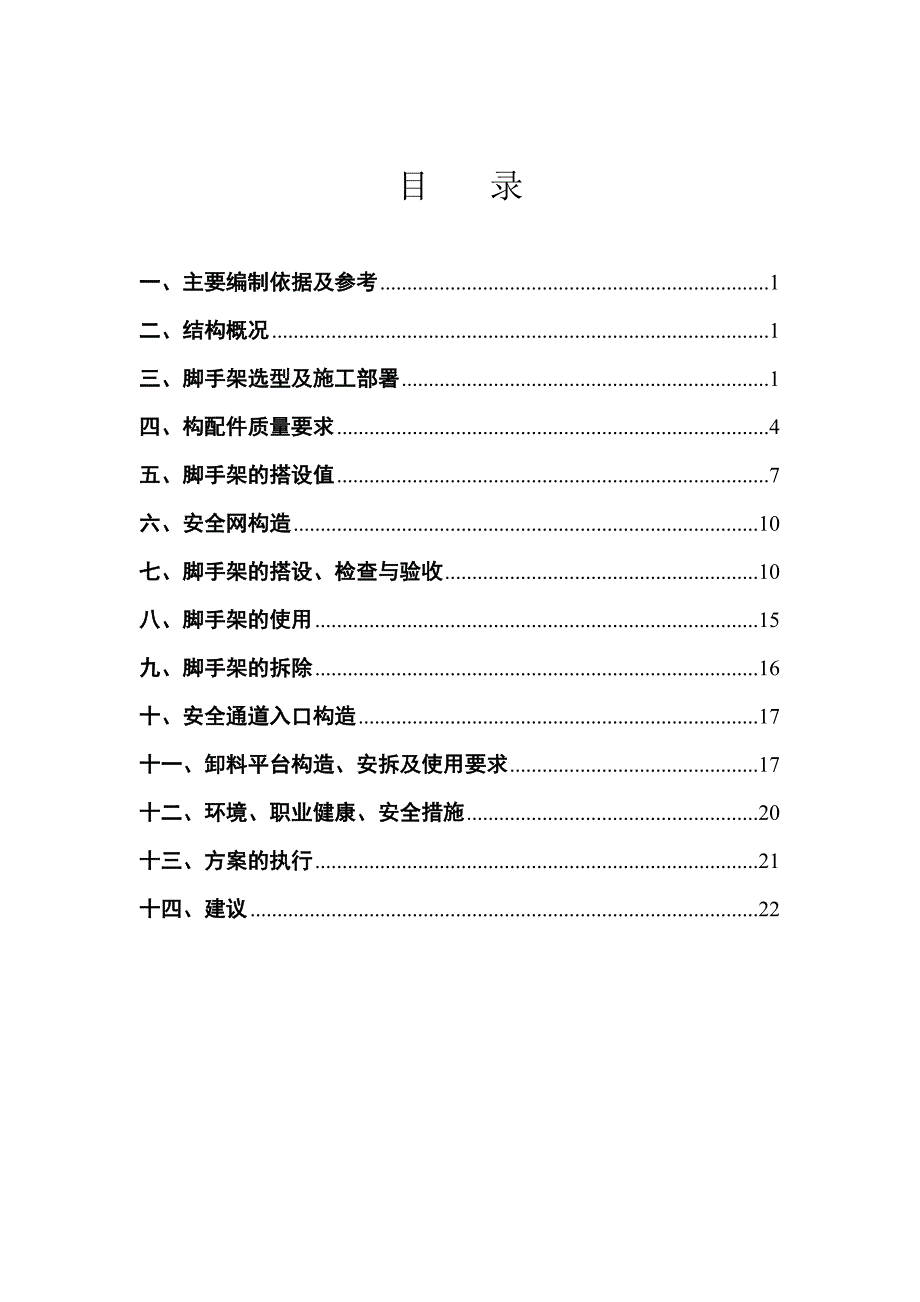

1、目 录一、主要编制依据及参考1二、结构概况1三、脚手架选型及施工部署1四、构配件质量要求4五、脚手架的搭设值7六、安全网构造10七、脚手架的搭设、检查与验收10八、脚手架的使用15九、脚手架的拆除16十、安全通道入口构造17十一、卸料平台构造、安拆及使用要求17十二、环境、职业健康、安全措施20十三、方案的执行21十四、建议2216#、17#楼外架、施工升降机通道架体及卸料平台施工方案一、主要编制依据及参考1.1、16#楼、17楼施工蓝图（武汉中建建筑设计有限公司）1.2、建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2001）（2002版）1.3、悬挑式脚手架安全技术规程（DGTJ08
2、-2002-2006）1.4、建筑施工高处作业安全技术规范（JGJ80-91）1.5、建筑施工安全检查标准（JGJ59-99）1.6、中建三局安全技术规程（试行）（二00八年四月）1.7、建筑施工手册（第四版）（中国建筑工业出版社）1.8、危险性较大的分部分项工程安全管理办法（建质200987号文）注：不仅限于以上二、结构概况楼栋号项目16#楼17#楼16楼所属商铺建筑物长建筑物宽建筑物高标准层层高约地上层数层层层地下层数共东区地下室：层标高相当于黄海高程三、脚手架选型及施工部署：3.1、脚手架的选型3.1.1、外架选型外架功能为安全围护及外墙装修用脚手架。根据本楼栋结构形式，并结合工程进度及
3、施工组织安排：楼栋型式标高16#楼17#楼标高层以下双排落地扣件式钢管脚手架标高层工字钢悬挑式脚手架3.1.2、施工升降机通道架体选型施工升降机通道架体仅作为安全维护用脚手架。楼栋型式标高16#楼17#楼标高层以下双排落地扣件式钢管脚手架标高层工字钢悬挑式脚手架3.2、施工部署3.2.1、外架施工部署、悬挑式脚手架、16#楼悬挑架及17楼悬挑架均采用五次悬挑，均分别在标高层、标高层、标高层进行悬挑。具体布置见“16楼及17楼外脚手架平面布置图”，相应标高层结构施工时应做好钢筋环锚固件的预埋、定位工作。、悬挑式钢管脚手架底部采用工字钢支承悬挑架。随着主体结构施工的进度，外脚手架逐层向上搭设；在外
4、墙装修施工阶段，随外墙装修施工进度，逐层从上至下分层分片拆除。、落地式脚手架落地式脚手架在地下室顶板上进行搭设，16#楼落地式脚手架搭设高度从（局部地方从），17#楼落地式脚手架搭设高度从（局部地方从）。随着主体结构施工的进度，外脚手架逐层向上搭设；在外墙装修施工阶段，随外墙装修施工进度，逐层从上至下分层分片拆除。3.2.2、施工升降机通道架体施工部署、悬挑式脚手架16#楼施工升降机通道悬挑架及17#楼施工升降机通道悬挑架均采用五次悬挑，分别在标高层、标高层、标高层进行悬挑。具体布置见相应楼栋“外脚手架平面布置图”，相应标高层结构施工时应做好钢筋环锚固件的预埋、定位工作。、落地式脚手架落地式脚
5、手架在地下室顶板上进行搭设，16#楼施工升降机通道落地架搭设高度从（局部地方从）。17#楼施工升降机通道落地架搭设高度从（局部地方从）。3.3、材料计划3.3.1、16楼外脚手架主要需用材料计划如下：16楼外悬挑架及其施工升降机通道悬挑架主要需用材料计划序号名称规格单位数量备注148标准钢管6m根1050一次悬挑33.5m根525一次悬挑22.5m根1850一次悬挑1.21.5m根675一次悬挑2扣件直角颗3125一次悬挑3对接颗1000一次悬挑4旋转颗400一次悬挑5安全网1.5m6m床250一次悬挑6钢丝绳米300一次悬挑716号工字钢3m根5一次悬挑3.2m根1一次悬挑3.5m根7一次悬
6、挑4m根28一次悬挑4.5 m根9一次悬挑5m根37一次悬挑6m根31一次悬挑注：以上各表中的材料数量为匡算数量,具体以实际用量为准16楼落地式双排钢管脚手架及其施工升降机通道落地架主要需用材料计划序号名称规格单位数量备注148标准钢管6m根55033.5m根26922.5m根9501.21.5m根2062扣件直角颗16133对接颗5164旋转颗2105安全网1.5m6m床65注：以上各表中的材料数量为匡算数量,具体以实际用量为准3.3.2、17楼外脚手架主要需用材料计划如下：17楼外悬挑架及其施工升降机通道悬挑架主要需用材料计划序号名称规格单位数量备注148标准钢管6m根2100一次悬挑33
7、.5m根1050一次悬挑22.5m根3700一次悬挑1.21.5m根1350一次悬挑2扣件直角颗6250一次悬挑3对接颗2000一次悬挑4旋转颗800一次悬挑5安全网1.5m6m床500一次悬挑6钢丝绳米600一次悬挑716号工字钢3m根10一次悬挑3.2m根2一次悬挑3.5m根14一次悬挑4m根56一次悬挑4.5 m根18一次悬挑5m根74一次悬挑6m根62一次悬挑注：以上各表中的材料数量为匡算数量,具体以实际用量为准17楼落地式双排钢管脚手架及其施工升降机通道落地架主要需用材料计划序号名称规格单位数量备注148标准钢管6m根107533.5m根53822.5m根19001.21.5m根41
8、22扣件直角颗32253对接颗10324旋转颗4205安全网1.5m6m床130注：以上各表中的材料数量为匡算数量,具体以实际用量为准四、构配件质量要求进场材料由生产经理、材料负责人、质检员共同验收，不符合要求的材料，经生产经理、材料负责人、质检员共同评审后退货处置。4.1、钢管4.1.1、钢管应为力学性能适中的Q235钢，其力学性质应符合国家现行标准碳素结构钢（GB/T 700-2006）中Q235A钢的规定。4.1.2、钢管的截面尺寸应为外径，壁厚以上。用于立杆、纵向水平杆、剪刀撑和斜杆的钢管长度为。用于横向水平杆的钢管长度为左右。4.1.3、新钢管： 、应有产品质量合格证； 、应有质量检
9、验报告。 、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道； 、钢管必须涂有防锈漆。4.1.4、旧钢管：、表面锈蚀深度应符合建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2001）（2002版）的规定，当锈蚀深度超过规定值时不得使用； 、钢管弯曲变形也应符合建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2001）（2002版）的规定。4.2、扣件4.2.1、新扣件的检查：新扣件应有生产许可证。法定检测单位的测试报告和产品质量合格证。 4.2.2、旧扣件的检查：旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换； 4.2.3、新、
10、旧扣件均应进行防锈处理。4.2.4、应使用与钢管管径相配合的可锻铸铁制作的扣件；4.2.5、铸铁不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用的铸铁缺陷；4.2.6、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好；4.2.7、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于；4.2.8、当扣件紧夹钢管时，开口处的最小距离应；4.2.9、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。4.2.10、扣件质量还应符合钢管脚手架扣件（GB15831-2006）的规定4.3、脚手板本工程选用竹脚手板27002304，竹脚手板采用由毛竹或楠竹制作的竹串片板，两端使用号镀锌
11、钢丝捆紧。4.4、连墙件连墙件采用普通钢管连接。4.5、支承架悬挑式外脚手架采用16#热轧工字钢作为支承架，支承架与钢筋桩焊接采用E43焊条。悬挑工字钢与联梁工字钢采用焊接连接。其中16楼、17楼16#热轧工字钢为6楼、10楼、11楼16#热轧工字钢周转使用。4.6、钢丝绳4.6.1、钢丝绳夹钢丝绳夹应符合钢丝绳夹（GB/T5976-2006）及相关规范要求。4.6.2、钢丝绳钢丝绳应符合一般用途钢丝绳（GB/T20118-2006）及相关规范要求。五、脚手架的搭设值5.1、16楼及17楼悬挑式脚手架搭设值项目搭设值所用材料连接方式连墙件设置方式二步三跨，菱形布置钢管 钢管连接 支承架设置间距
12、16号热轧工字钢用两道钢筋环锚固件在结构板上进行固定立杆横距钢管架体内部用扣件连接，立杆与支承架上点焊的钢筋桩套接立杆纵距钢管架体内部用扣件连接，立杆与支承架上点焊的钢筋桩套接立杆步距钢管架体内部用扣件连接具体见“工字钢悬挑脚手架侧立面图”和“工字钢悬挑梁设置详图”5.2、16楼及17楼落地式双排脚手架搭设值项目搭设值所用材料连接方式连墙件设置方式二步三跨，菱形布置钢管钢管连接 立杆横距钢管架体内部用扣件连接 立杆纵距钢管架体内部用扣件连接 立杆步距钢管架体内部用扣件连接具体见“落地式双排脚手架侧立面图”5.3、16楼及17楼施工升降机通道架体搭设值项目搭设值所用材料连接方式连墙件设置方式二步二跨钢管钢管连接 立杆横距钢管架体内部用扣件连接 立杆纵距（通道口处）钢管架体内部用扣件连接 立杆步距钢管架体内部用扣件连接施工升降机通道架体搭设时与两侧外架断开，成为独立架体搭设。5.4、构造要求5.4.1、立杆构造要求： 、每根立杆底部应设置底座或垫板。 、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 、立杆必须用连墙件与建筑物进行连接。、各层各步接头必须采用对
