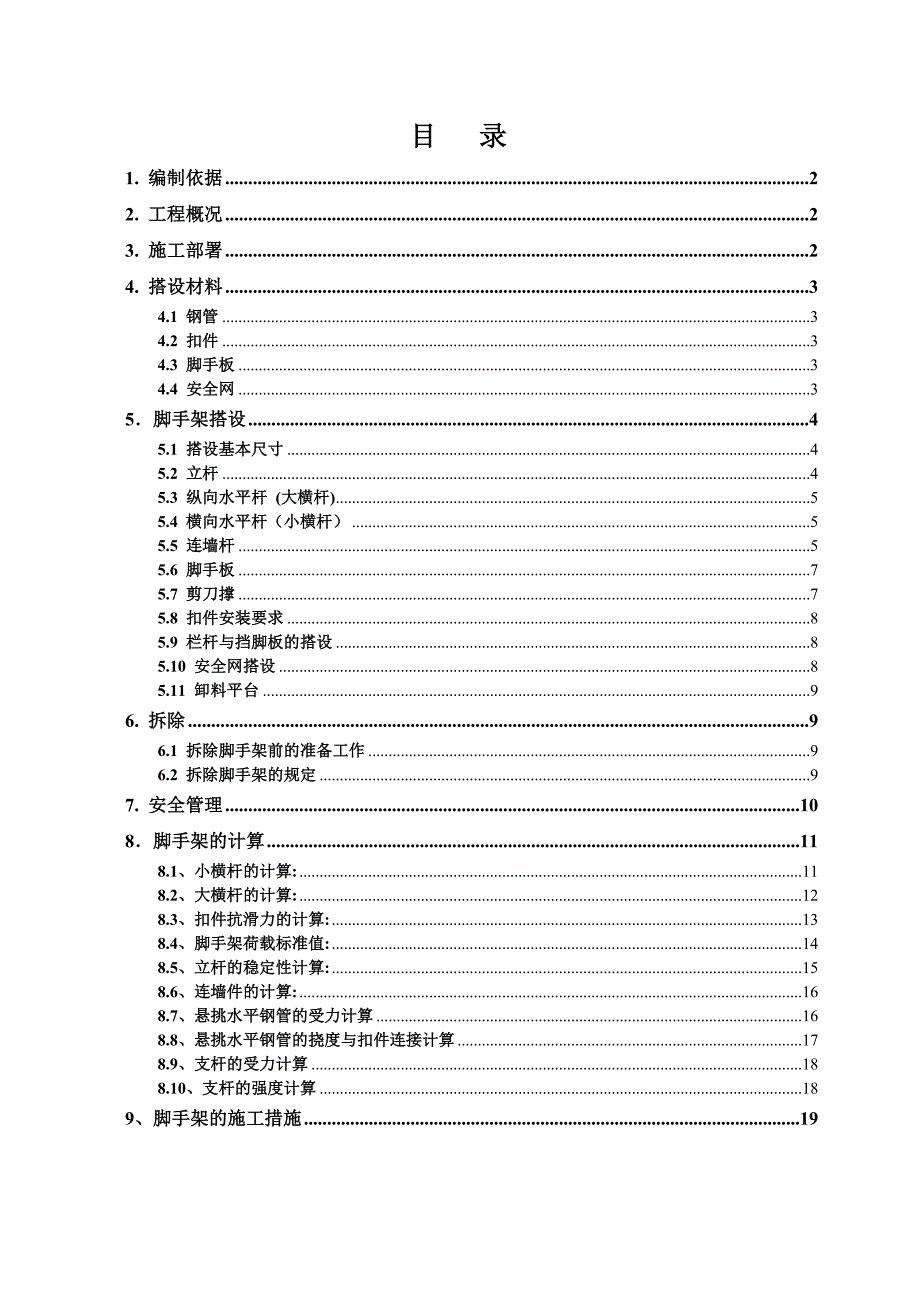

1、目 录1. 编制依据22. 工程概况23. 施工部署24. 搭设材料34.1 钢管34.2 扣件34.3 脚手板34.4 安全网35脚手架搭设45.1 搭设基本尺寸45.2 立杆45.3 纵向水平杆 (大横杆)55.4 横向水平杆（小横杆）55.5 连墙杆55.6 脚手板75.7 剪刀撑75.8 扣件安装要求85.9 栏杆与挡脚板的搭设85.10 安全网搭设85.11 卸料平台96. 拆除96.1 拆除脚手架前的准备工作96.2 拆除脚手架的规定97. 安全管理108脚手架的计算118.1、小横杆的计算:118.2、大横杆的计算:128.3、扣件抗滑力的计算:138.4、脚手架荷载标准值:14

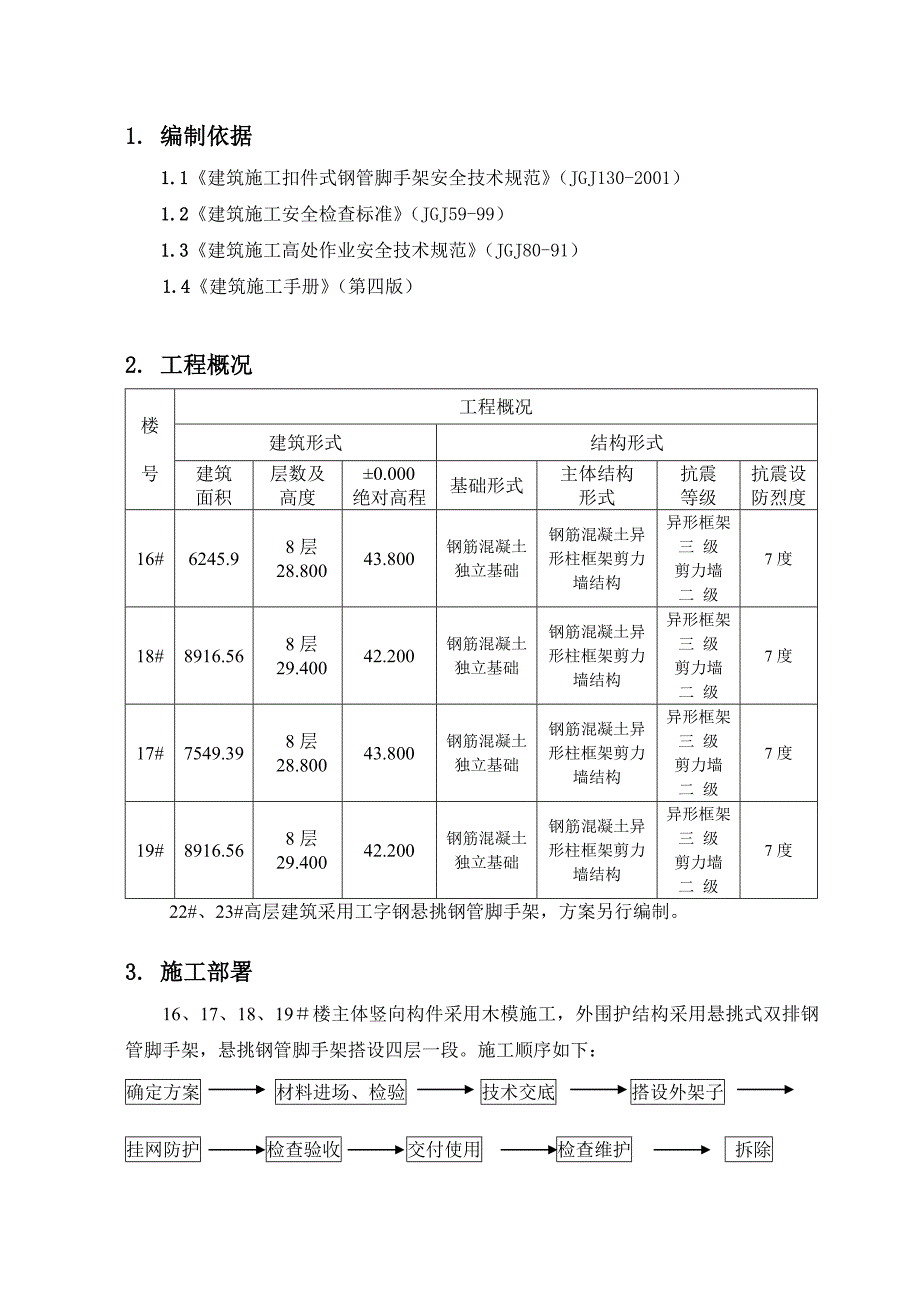

2、8.5、立杆的稳定性计算:158.6、连墙件的计算:168.7、悬挑水平钢管的受力计算168.8、悬挑水平钢管的挠度与扣件连接计算178.9、支杆的受力计算188.10、支杆的强度计算189、脚手架的施工措施191. 编制依据1.1建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）1.2建筑施工安全检查标准（JGJ59-99）1.3建筑施工高处作业安全技术规范（JGJ80-91）1.4建筑施工手册（第四版）2. 工程概况楼号工程概况建筑形式结构形式建筑面积层数及高度0.000绝对高程基础形式主体结构形式抗震等级抗震设防烈度16#6245.98层28.80043.800钢筋混凝土独立
3、基础钢筋混凝土异形柱框架剪力墙结构异形框架三 级剪力墙二 级7度18#8916.568层29.40042.200钢筋混凝土独立基础钢筋混凝土异形柱框架剪力墙结构异形框架三 级剪力墙二 级7度17#7549.398层28.80043.800钢筋混凝土独立基础钢筋混凝土异形柱框架剪力墙结构异形框架三 级剪力墙二 级7度19#8916.568层29.40042.200钢筋混凝土独立基础钢筋混凝土异形柱框架剪力墙结构异形框架三 级剪力墙二 级7度22#、23#高层建筑采用工字钢悬挑钢管脚手架，方案另行编制。3. 施工部署16、17、18、19楼主体竖向构件采用木模施工，外围护结构采用悬挑式双排钢管脚手

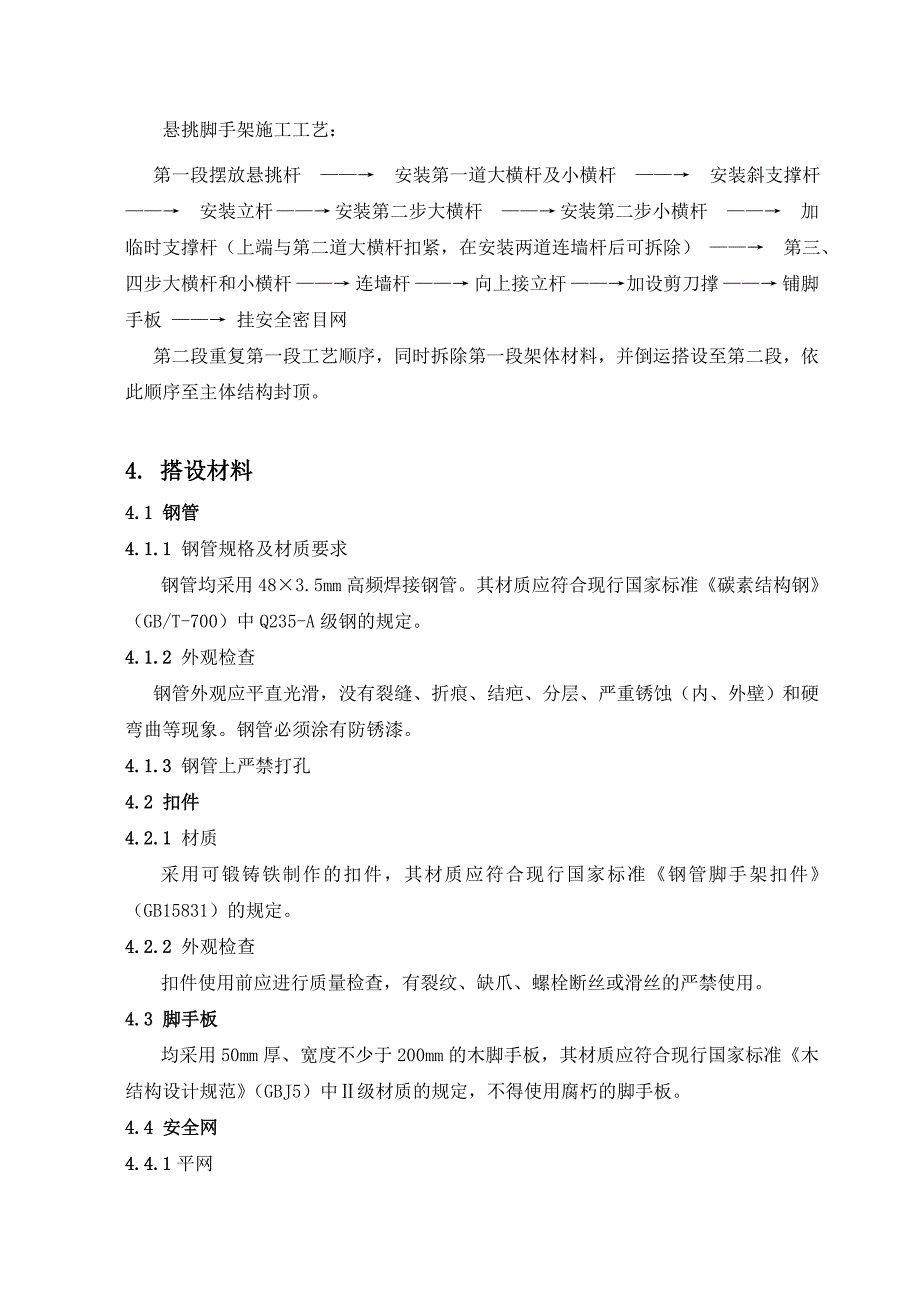

4、架，悬挑钢管脚手架搭设四层一段。施工顺序如下：确定方案 材料进场、检验 技术交底 搭设外架子挂网防护 检查验收 交付使用 检查维护 拆除悬挑脚手架施工工艺：第一段摆放悬挑杆 安装第一道大横杆及小横杆 安装斜支撑杆 安装立杆 安装第二步大横杆 安装第二步小横杆 加临时支撑杆（上端与第二道大横杆扣紧，在安装两道连墙杆后可拆除） 第三、四步大横杆和小横杆 连墙杆 向上接立杆 加设剪刀撑 铺脚手板 挂安全密目网第二段重复第一段工艺顺序，同时拆除第一段架体材料，并倒运搭设至第二段，依此顺序至主体结构封顶。4. 搭设材料4.1 钢管4.1.1 钢管规格及材质要求钢管均采用483.5mm高频焊接钢管。其材质
5、应符合现行国家标准碳素结构钢（GB/T-700）中Q235-A级钢的规定。4.1.2 外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内、外壁）和硬弯曲等现象。钢管必须涂有防锈漆。4.1.3 钢管上严禁打孔4.2 扣件4.2.1 材质采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）的规定。4.2.2 外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。4.3 脚手板均采用50mm厚、宽度不少于200mm的木脚手板，其材质应符合现行国家标准木结构设计规范（GBJ5）中级材质的规定，不得使用腐朽的脚手板。4.4 安全网4.4.
6、1平网平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准安全网（GB5725-1997）的规定。4.4.2 密目安全立网密目安全立网的网目密度不低于2000目/100cm2，其技术要求应符合密目式安全立网(GB16909-1997)的规定4.4.3 阻燃安全网必须具有阻燃性，其续燃、引燃时间均不超过4s。5脚手架搭设5.1 搭设基本尺寸 外架搭设基本尺寸表 (m)立杆纵距La立杆横距步距横杆水平距连 墙 杆备 注作业层非作业1.500.901.800.751.50不大于二步三跨地上5.2 立杆5.2.1 立杆接长 除顶层、顶部可采用搭接外，其余各层各步距接头必须采用对接扣件连接。对接、搭接与
7、搭设应符合下列规定：（1）立杆对接头位置两根相邻立杆的对接接头不应设置在同一步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。（2）立杆搭接搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。5.2.2 顶层立杆立杆顶端应高出女儿墙1.2m，高出檐口上皮1.5m。5.2.3 立杆与抛撑 开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。5.2.4 立杆必须用钢管与墙可靠的连接。5.3 纵向水平杆 (大横杆)5.3.1搭设相对位置 纵向水平宜设置在立杆
8、内侧，其长度不应小于3跨。5.3.2 接长方法纵向水平杆接长宜采用对接扣件连接，也可采用搭接。搭接长度1m，应等间距设置3个扣件，杆端距扣件盖板边缘100mm。5.3.3 对接扣件交错布置 两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500m；各接头中心至最近主节点的距离不宜大于纵距的1/3。5.3.4 纵向水平杆搭设交圈 在封闭型脚手架的同一步中，纵向水平杆应四周交圈。5.4 横向水平杆（小横杆）5.4.1 与主节点关系主节点处必须设置一根横向水平杆，用直角扣件固定在紧靠纵向水平杆上面的立杆上，且严禁拆除。5.4.2 搭设位置横向水平
9、杆两端用直角扣件固定在纵向水平杆的上面。5.4.3 靠墙一侧外伸长度在双排脚手架中，横向水平杆靠墙一端的外伸长度100mm。横向水平杆杆端搭设离装饰面距离：宜100mm。5.4.4 横向水平杆在主节点处，杆端伸出扣件边缘不应小于100mm。5.5 连墙杆5.5.1 距主节点距离连墙杆宜靠近主节点设置，偏离主节点的距离不应大于300mm，以保证架体的稳定性。可利用每层空调孔或窗洞口加设连墙杆。5.5.2 设置顺序连墙杆应从底层第一步纵向水平杆处开始设置。当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙杆。如脚手架施工操作层高出二步时，应采取临时措施，直到上一
10、层连墙杆搭设完后方可根据情况拆除。5.5.3连墙件采用刚性连接，用48钢管与架子和外墙洞口或空调孔拉结，连墙杆布置的最大间距应符合下表的规定。连墙杆布置最大距离脚手架高度垂直间距水平间距12m3.6m4.5m5.5.4 连墙杆与墙的连接方法在剪力墙上预埋63mm塑料管或利用空调孔，连墙钢管一端穿过预埋塑料管，紧靠墙的两面设置扣件；连杆另一端与架体的纵向水平杆或立杆相连接。本工程采用刚性连墙杆。严禁使用仅有拉筋的柔性连墙件。连墙杆呈水平并垂直墙面设置，与脚手架连接的一端可稍微下斜，不允许上翘。连墙杆呈水平设置，当搭至有连墙杆的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，立即设置连墙杆
11、。 如图示：5.5.5 悬挑水平钢管与墙的连接方法悬挑水平钢管和斜支撑钢管，在脚手架计算时按单管计算，施工时按双管搭设。在首层顶板预埋吊环，或在长度超过1.50m的墙体按立杆间距预留孔洞，搭设架体时，首先将穿过吊环或预留孔的钢管，外伸1.30m，压入楼板范围内1.50m并固定。 悬挑架节点示意图 5.6 脚手板5.6.1 作业层的脚手板应铺满、铺稳，离开墙面150mm。5.6.2 脚手板应设置在三根横向水平杆上。5.6.3 脚手板接头。 脚手板的铺设可采用对接平铺或搭接铺设。对接铺设时，接头处必须设置两根横向水平杆，两杆间的距离300mm，脚手板外伸长度130150mm；当采用搭接铺设时，接头
12、必须支在横向水平杆上，搭接长度200mm，底部的板伸出横向水平杆的长度100mm。5.6.4 在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。5.6.5 脚手板探头应用直径3.2mm的镀锌铁丝固定在支承杆上。5.7 剪刀撑5.7.1 双排脚手架应设剪刀撑与横向斜撑。5.7.2 剪刀撑的设置应符合下列规定： (1) 剪刀撑除在两端设置外，中间每隔12-15m设置一道，剪力撑连系3-4根立杆，斜杆与地面的倾角宜在4560之间。剪力撑沿架高连续布置。(3) 剪刀撑杆的接长。 剪刀撑接长宜采用搭接，搭接长度1m，用3个扣件连接，杆端距扣件盖板边缘100mm。(3) 应用旋转扣件固定在与
13、之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mm。(4) 剪刀撑、横向斜撑搭设 应随立杆、纵向和横向水平杆同步搭设。5.8 扣件安装要求5.8.1 扣件规格必须与钢管外径相匹配。5.8.2 螺栓拧紧力矩不应小于40Nm，且不大于60 Nm。5.8.3 在主节点固定横向水平杆、纵向水平杆、剪刀撑、横向撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。5.8.4 对接扣件开口应朝上或朝内。5.8.5 各杆件端头伸出扣件盖板边缘的长度不应小于100mm。5.9 栏杆与挡脚板的搭设5.9.1 栏杆与挡脚板均应搭设在外立杆的内侧。5.9.2 上栏杆上皮高度
14、应为1.2m。5.9.3 中栏杆应居中设置。5.9.4 挡脚板高度不应小于180mm。5.10 安全网搭设5.10.1 网材的合格性新安全网必须有产品合格证书，旧网必须有允许使用的证明书或有合格的检验记录（现场承载力合格性试验）。5.10.2 系结点 在每个系结点上，边绳应与支撑物（架）靠紧，并用一根独立的绳系连接，系结点沿网边均匀分布，其结点间的距离不大于750mm。系绳结点牢固又易解，受力后不会散脱为准。不得用铁丝代替系绳。5.10.3 网与网的连接多张网连接使用时，相邻部分应靠紧或重叠，连接系绳的材质与网绳相同。5.10.4 架体上水平网的垂直间距 双排脚手架内水平兜网的垂直布置，按规定随木脚手板每3步间隔高度设置一道，并在水平网上铺设密目网。5.10.5 立网搭设立网随脚手架及时搭设，立网底部必须与脚手架全部封严。5.11 卸料平台考虑各层材料进出楼层，在每栋楼阳台位置设一
