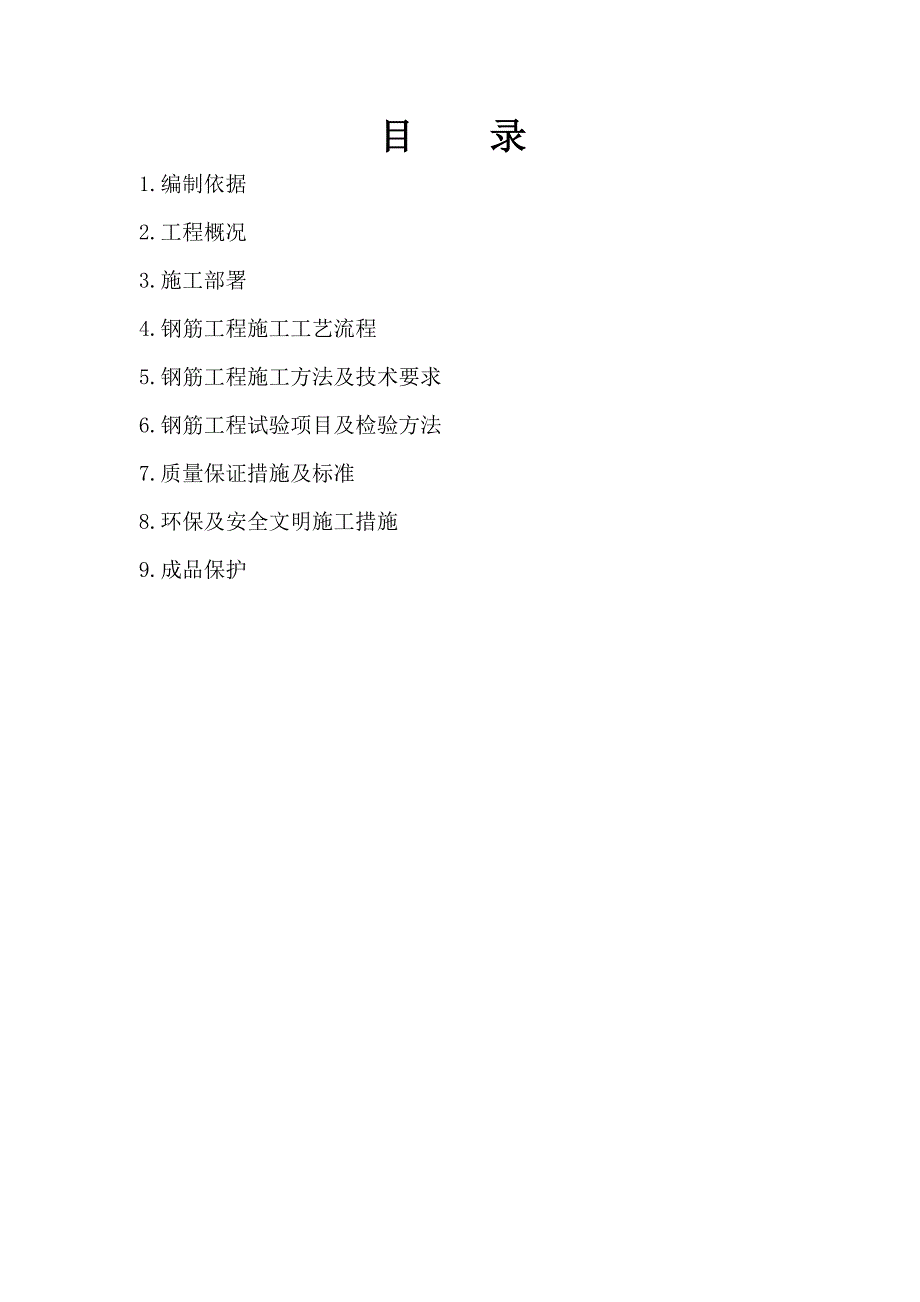

1、某某居住园凯旋百年（二期）B-31#、B-32#、B-33#楼工程钢筋施工方案某某建设集团股份有限公司某某年二月目 录1.编制依据 2.工程概况 3.施工部署4.钢筋工程施工工艺流程5.钢筋工程施工方法及技术要求6.钢筋工程试验项目及检验方法7.质量保证措施及标准8.环保及安全文明施工措施9.成品保护1.编制依据1.1某某居住园凯旋百年（二期）B-31#、B-32#、B-33#楼工程施工设计图纸1.2某某居住园凯旋百年（二期）B-31#、B-32#、B-33#楼工程施工组织设计1.3 钢筋连接技术规程（Q/HJ08-1999）1.4钢筋连接（Q/HJ09-2000）1.5钢筋连接（Q/HJ01
2、-2002）1.6建筑物抗震构造详图（G32919）1.7建筑工程施工质量验收统一标准（GB50300-2001）1.8混凝土结构工程施工质量验收规范（GB50204-2002）1.9钢筋机械连接通用技术规程（JGJ107-96）1.10混凝土结构施工图平面整体表示方法制图规则和构造 （03G101）2.工程概况1)、某某居住园凯旋百年（二期）B-31#、B-32#、B-33#楼工程，位于宿州市拂晓大道以西，淮河路以南，合徐高以东，合徐高速出口以北，该工程由淮北矿业（集团）金园房地产开发有限公司投资建设，安徽华祥规划建筑设计有限公司，某某建设集团股份有限公司施工。本工程B-31#楼（双单元、1
3、1F和18F）、B-32#楼（双单元、11F和18F）、B-33#楼（双单元、1/8F、负一层为地下自行车库）工程。设计层高；主楼住宅标准层2.9M。设计标高0.00相当于绝对标高标高27.45m（黄海高程系统）。 2)、结构形式筏板基础；剪力墙结构。3)、建筑物使用年限为50年，耐火等级为一级和二级，地下室为一级，抗震设防烈度为6度。地下室及屋面防水等级为级。 2.2 钢筋工程设计概况：2.2.1钢筋主要规格；6、8、10、12、10、12、14、16、18、20、22，除板分布筋6、8、10为一级钢外其余均为三级钢。2.2.2；HPB235级钢筋及Q235-B钢采用E43XX型，HRB33
4、5及HRB400级钢筋采用E50XX型。当不同强度的钢材连接时，采用与低强度钢材相适应的焊接材料。2.2.3；钢筋保护层纵向受力钢筋的混凝土保护层厚度（mm） 环境类别板、墙梁柱C20C25C45C50C20C25C45C50C20C25C45C50一201515302525303030二a-2020-3030-3030b-2520-3530-3530 注；基础中纵向受力钢筋的砼保护层厚度40，地下室迎水面50厚。3施工部署3.1 施工安排3.1.1本工程根据施工总体安排，钢筋制作，加工均在现场主楼3.1.2根据工程特点及施工组织设计，主楼结构时模板.钢筋施工以30#楼施工为先，依次向西流水施
5、工。3.1.3主体标准层结构采用竖向墙体与水平顶板一起施工的方式进行。3.1.4钢筋运输方式垂直运输采用QTZ63E塔吊，平面短距离水平运输采用人工配合施工。3.1.5.施工人员组织；基础施工阶段；80人，2个班组。主体结构施工；60人，一个班组。二次结构30人。可根据工程实际需要及时组织增减。3.2 施工准备3.2.1技术准备3.2.1.1充分熟悉图纸、工程规范、施工质量检验评定标准及图集，及时发现图纸中的疑点及与现场施工有冲突的地方，提前与设计办理洽商，做好施工前的准备工作。3.2.1.2钢筋翻样做到与现场施工相结合，尤其是底板电梯井，集水坑和有斜角的地方，钢筋下料要采用现场放样下料；在结
6、构施工过程中，发现钢筋过密可能影响砼浇筑的地方及时与工程设计师洽商，对重要部位和特殊部位施工前要绘制施工大样图，以便更有效的指导施工，同时，在满足结构施工规范的前提下，充分考虑到结构施工对装修的影响。3.2.1.3对进场的施工中所用的钢筋原材要进行检查，产品出厂合格证、质量检查报告、规格牌号要齐全，进场后要进行外观检查并做记录，同时按同炉批号、同一交货状态、同种规格、同批号，同一进货时间每60t做一组复试试验，合格后方可使用。3.2.1.4弯钩机、切断机、套扣机、力矩扳手等器具进场必须经检测部门检查合格，并有合格证书。3.2.1.5施工前根据本工程的具体特点，由专业工长对操作人员进行具体的培训
7、。3级钢焊接必须进行试焊及钢筋滚压直螺纹机械连接操作人员要经过培训，并持有培训合格证书。3.2.1.6为了保证钢筋安装成型质量，板面负筋处宜采用条形钢筋马镫。地下室底板钢筋要提前制作20钢筋马镫间距1000，电梯井基坑较深采用75X75X6角钢支架钢筋安装支腿间距1000，保证砼浇筑时已安装钢筋不变形。3.2.1.7做好工种间的交接检查记录，并要由交接工长签字认可。3.2.2材料准备3.2.2.1钢筋：6、8、10、12、10、12、14、16、18、20、22，除板分布筋6、8、10外其余均为三级钢。3.2.2.2绑扎铁丝：20-22#铅丝。HPB235级钢筋。焊条；Q235-B钢采用E43
8、XX型，HRB335及HRB400级钢筋采用E50XX型焊条。3.2.2.3垫块：平面可选用50.40、30、25、15mm厚水泥垫块。墙柱梁侧优先选用塑料垫块。3.2.2.3 各规格直螺纹套筒按计划加工。3.2.2.4板面负筋处宜采用条形钢筋马镫底板筋制作20钢筋马镫间距1000，电梯井基坑较深采用75X75X6角钢支架钢筋安装保证砼浇筑时已安装钢筋不变形。3.2.3机具准备3.2.3.1手使器具：钢筋钩、钢筋扳子、小撬棍、脚手架、钢丝刷、粉笔、线坠、空压机、扫帚、钢卷尺。3.2.3.2成型机具： 名 称型 号数 量功 率钢筋切断机GQ-40D2台4kW/台钢筋弯曲机GW-402台2.2kW
9、/台钢筋套丝机GYZL-402台4kW/台3.2.4劳动力安排钢筋工种钢筋成型钢筋运输钢筋绑扎接头成型人 数15人6人40人12人3.2.5作业条件3.2.5.1钢筋按施工平面图指定位置，按规格、钢筋级别使用部位、编号分别码放整齐，下垫木方，并加设标志牌。3.2.5.2钢筋外表如有生锈，在绑扎前清除干净，锈蚀严重侵蚀断面的钢筋不得使用。钢筋使用前必须保证表面清洁。3.2.5.3绑扎板钢筋前，清理顶板模板上的刨花、碎木等杂物，顶板模板预检完毕后用墨线弹出受力钢筋位置线。3.2.5.4顶板砼达到1.2MPa后方可进行墙体钢筋作业，在钢筋放料处下垫木方子。弹好墙身、洞口线，用云石机沿线切割整齐，从线
10、内侧5mm起剔除松散砼。4.施工工艺流程4.1底板钢筋绑扎流程钢筋定位弹线铺设底板下层绑底网及地梁筋放置垫块放置马凳铺设上筋绑上层钢筋网插墙、暗柱钢筋验收4.2剪力墙钢筋绑扎流程修整预留搭接筋绑暗柱主筋绑横、竖钢筋绑定位筋调整绑扎垫块验收4.3板钢筋绑扎施工准备在模板上弹出钢筋间距线绑板下层受力筋及分布筋修整墙柱立筋铺水电管、板下垫块、放马凳绑上层板筋调整验收5钢筋工程施工方法及技术要求5.1钢筋加工：现场按一个作业区设置钢筋加工场。5.1.1 钢筋除锈方法及设备：5.1.1.1 级、级钢筋：当表面出现浮锈，在使用前用铁刷子进行人工除绣，表面若出现起皮、裂纹现象则不能使用 。5.1.1.2 级
11、钢筋：用卷扬机进行调直除锈（GXQ-12）。5.1.2钢筋的调直方法：级钢筋：使用卷扬机（GXQ-12）进行调直采用伸长率控制（不大于4%）方法，调直的同时按照钢筋翻样单进行断料。作业时调直机应确定低速，边调直边下料，已调直的钢筋必须按规格分别存放。5.1.3钢筋切断的方法及设备：5.1.3.1 级钢筋：在调直过程中按照钢筋翻样单人工用手动钢筋钳进行断料。5.1.3.2 级、钢筋：采用钢筋切断机（GW40A）根据图纸翻样单进行断料，切断机的刀片不许有裂纹，刀架螺栓应紧固，防护罩要牢固，同时应有备用刀架。5.1.3.3 直螺纹连接钢筋：用无齿锯根据图纸翻样单进行断料，无齿锯的切割片不许有破损且安
12、装紧固，防护罩要牢固，断料时无齿锯前严禁站人，切口断面应与钢筋轴线垂直，不得有马蹄形或翘曲。5.1.4钢筋弯曲成型方法：5.1.4.1结构主筋：热轧带肋钢筋成型使用弯曲机，钢筋弯曲圆弧按下图成型。5.1.4.2箍筋、拉钩筋成型：手工成型，成型依据设计要求按下图成型。5.1.5钢筋直螺纹连接套丝方法：套丝机为厂家提供，安装后同样搭设操作平台，套丝机的套扣“板牙”根据钢筋的规格分别准备，丝扣的检验规尺、丝扣检验筒每台设备必须配备一套；套丝时应使套丝轮滚入3扣以上再松手，前行应均匀，加工完应对丝头逐一试拧，外露部分（用平拧不动为止）应小于等于3扣，成型后丝头及时戴塑料帽保护。5.1.6马凳加工：见下
