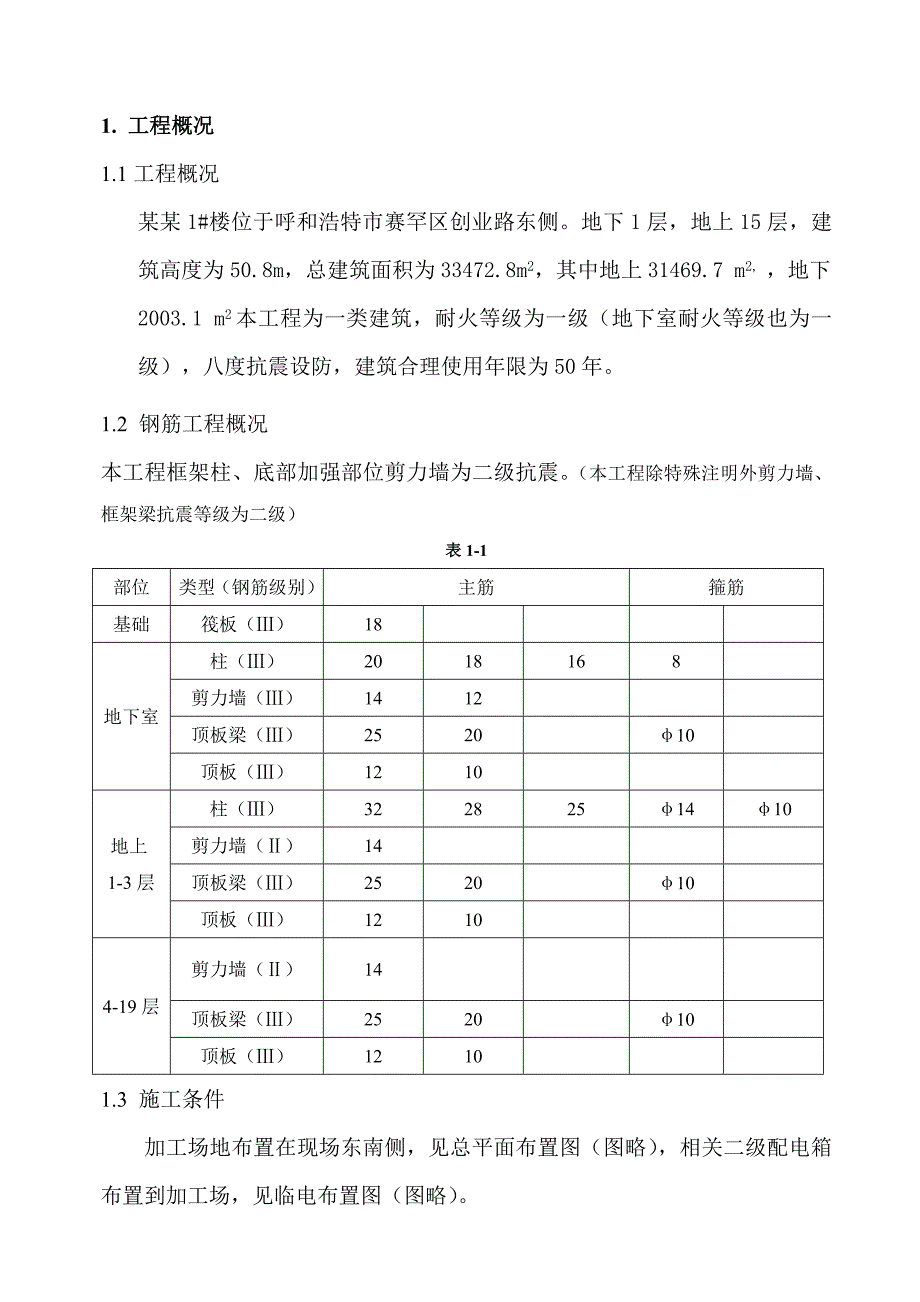

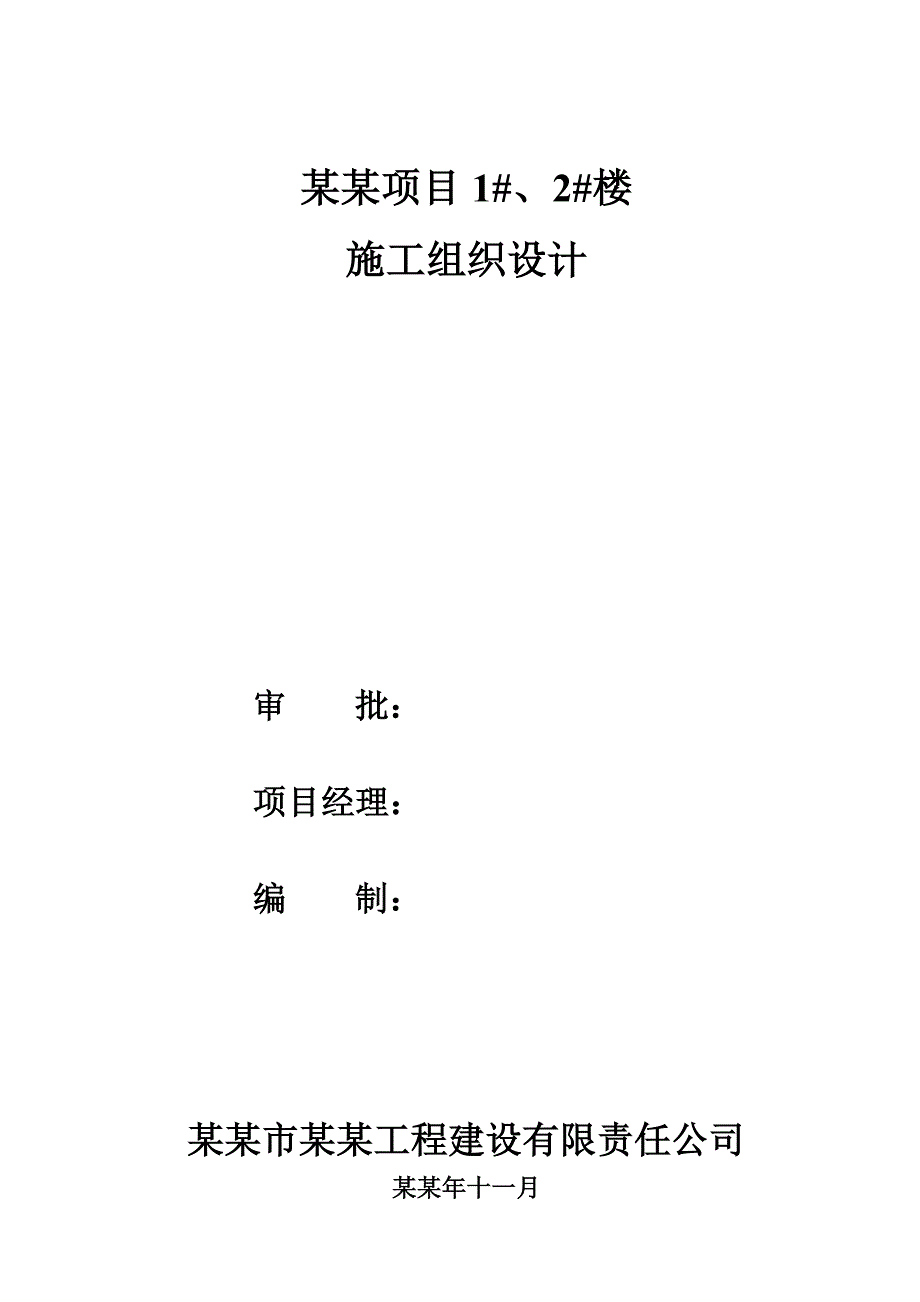

1、某某项目1#、2#楼施工组织设计审 批：项目经理：编 制：某某市某某工程建设有限责任公司某某年十一月1. 工程概况1.1工程概况某某1#楼位于呼和浩特市赛罕区创业路东侧。地下1层，地上15层，建筑高度为50.8m，总建筑面积为33472.8m2，其中地上31469.7 m2, ，地下2003.1 m2本工程为一类建筑，耐火等级为一级（地下室耐火等级也为一级），八度抗震设防，建筑合理使用年限为50年。1.2 钢筋工程概况本工程框架柱、底部加强部位剪力墙为二级抗震。（本工程除特殊注明外剪力墙、框架梁抗震等级为二级） 表1-1部位类型（钢筋级别）主筋箍筋基础筏板（）18地下室柱（）2018168剪力

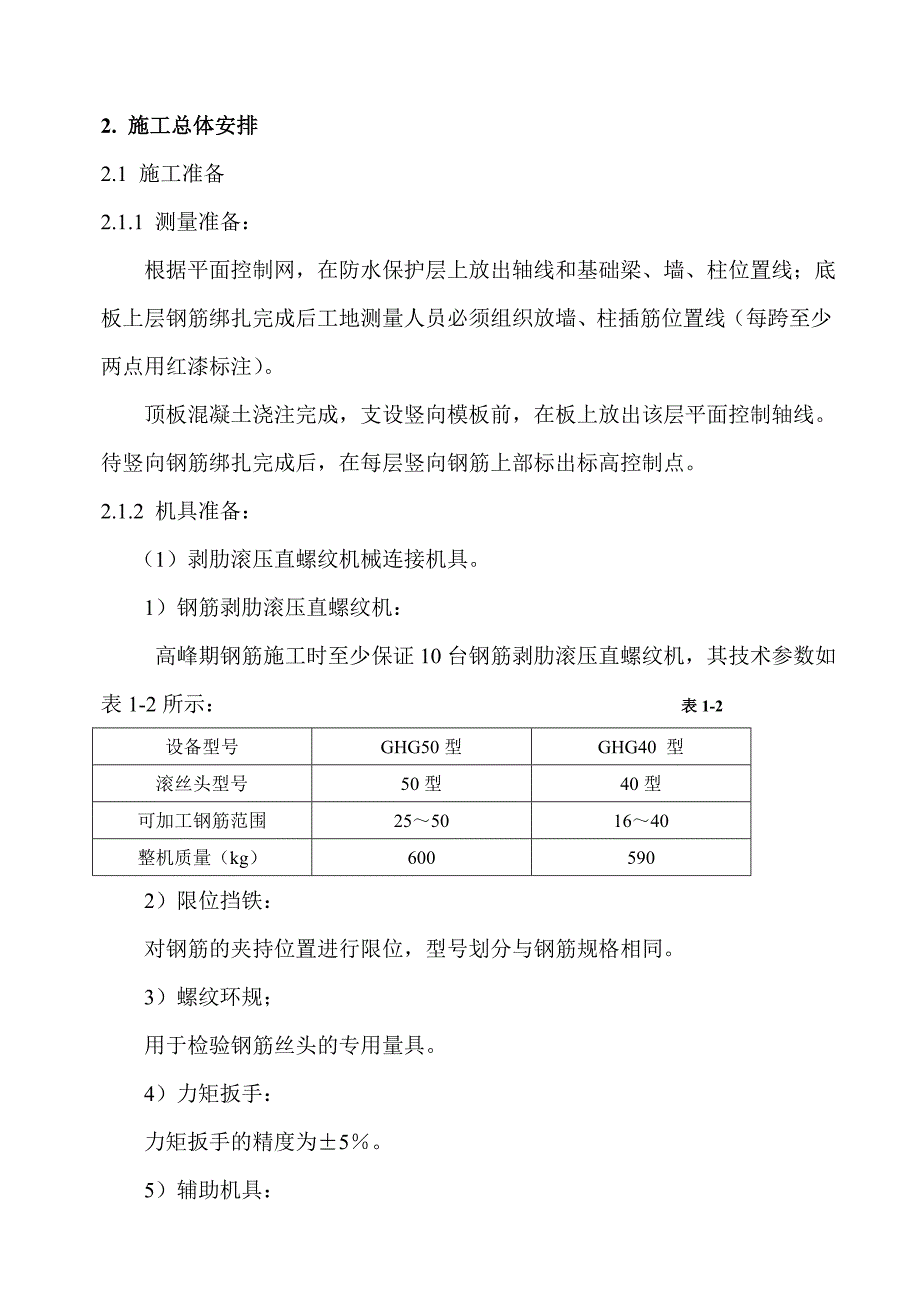

2、墙（）1412顶板梁（）252010顶板（）1210地上1-3层柱（）3228251410剪力墙（）14顶板梁（）252010顶板（）12104-19层剪力墙（）14顶板梁（）252010顶板（）12101.3 施工条件 加工场地布置在现场东南侧，见总平面布置图（图略），相关二级配电箱布置到加工场，见临电布置图（图略）。2. 施工总体安排2.1 施工准备2.1.1 测量准备： 根据平面控制网，在防水保护层上放出轴线和基础梁、墙、柱位置线；底板上层钢筋绑扎完成后工地测量人员必须组织放墙、柱插筋位置线（每跨至少两点用红漆标注）。 顶板混凝土浇注完成，支设竖向模板前，在板上放出该层平面控制轴线。待竖
3、向钢筋绑扎完成后，在每层竖向钢筋上部标出标高控制点。2.1.2 机具准备： （1）剥肋滚压直螺纹机械连接机具。 1）钢筋剥肋滚压直螺纹机： 高峰期钢筋施工时至少保证10台钢筋剥肋滚压直螺纹机，其技术参数如表1-2所示： 表1-2设备型号GHG50型GHG40 型滚丝头型号50型40型可加工钢筋范围25501640整机质量（kg）6005902）限位挡铁：对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。3）螺纹环规；用于检验钢筋丝头的专用量具。4）力矩扳手：力矩扳手的精度为5。5）辅助机具：砂轮切割机：用于钢筋端面平头。用于检验钢筋丝头的专用量具。（2）其他钢筋加工机械1）闪光对焊机：UN-1
4、00 1台2）钢筋切断机：GJ5-40 2台3）钢筋弯曲机：GC40 3台4）钢筋调直机：GT4-8 2台5）电渣压力焊机：LDZ-32 2台2.2 施工手续 现场所有钢筋工必须具备上岗证，焊工必须具备合格证（在有效期内）。剔口钢筋机械接头施工的人员必须进行技术培训，经考核合格后方可持证上岗。未经培训的人员严禁操作设备。2.3 材料进场计划随工程进度。2.4 审图 施工前认真查阅图纸（包括与建筑图对应情况）、方案、相关安全质量规范，做到图纸上问题提前与设计联系解决，配筋及施工中重点突出。2.5 管理人员及劳务人员培训 项目技术部按规定对项目相关部门及施工班组进行方案、措施交底（包括书面和口头）
5、；每周二下午1：30利用简短时间，由项目部工长向钢筋班组进行方案、措施交底（包括书面和口头），并由项目技术部和质量部参加。3. 主要施工方法3.1 原材采购与供应 钢筋主要选用邯钢的热轧、低碳级、级、级钢筋，严格执行ISO9001:2000质量标准和相关程序文件。 钢筋剥肋滚压直螺纹接头所用的连接套筒采用优质碳素结构钢。3.2 配筋及相关要求3.2.1 受力筋保护层： 表1-3部位保护层厚度（mm）备注基础：迎水面梁、板 其余50不小于纵向主筋直径40地下室：外墙外侧 外墙内侧5015剪力墙：外墙内侧、内墙 外墙外侧1520框架柱30梁25板15构造柱253.2.2 钢筋锚固： 表1-4 受拉
6、钢筋的最小锚固长度（当钢筋直径大于25时，应乘以修正系数1.1）抗震等级钢筋种类砼强度等级C20C25 C30C35C40一级、二级HPB23536d31 d27 d25 d23 dHRB33544 d38 d34 d31 d29 dHRB40053 d46 d41 d37 d34 d三级HPB23533 d28 d25 d 23 d21 dHRB33541 d35 d31 d29 d26 dHRB40049 d42 d37 d34 d 31 d3.2.3 钢筋接头及搭接长度： 表1-5 钢筋类型混凝土强度等级C15C20C25C30C35C40光圆钢筋HPB235级45d35d30d25d带
7、肋钢筋HRB335级55d45d35d30dHRB400级、RRB400级55d40d35d注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。（1）钢筋搭接长度见上表，且300mm：（2）接头的末端距钢筋弯折处10d，且不得位于构件的最大弯矩处和箍筋加密区。基础梁上筋接头位置：支座或支座两侧13范围；下筋接头位置：跨中13范围。3.2.4 基础梁箍筋加密范围（详见各层施工图纸）：3.3 钢筋、套筒加工3.3.1 钢筋加工： 钢筋加工的形状、尺寸必须符合图纸要求。 （1）钢筋调直采用钢筋调直机。 （2）钢筋弯曲成型 1）钢筋的弯钩和弯折：级钢筋末端做1800弯钩，其弯弧内直径2.5d（d为钢
8、筋直径），平直部分长度为3d；、级钢筋末端需作900或1350弯折时，级钢筋的弯曲直径为4d、级钢筋弯曲直径为5d。 2）箍筋末端的弯钩：级钢筋弯钩的弯曲直径受力钢筋直径或箍筋直径的2.5倍，弯钩平直部分的长度为箍筋直径10倍，弯钩形式为4501350。3.3.2 套筒加工： 剥肋滚压直螺纹连接： 1）套筒： 剥肋滚压直螺纹接头所用的连接套筒采用优质碳素结构钢。接头的连接套筒采用标准型套筒。 套筒的承载力及储备系数应符合下列要求： fslykAsl1.10fykAs，屈服强度储备系数fslykAslfykAs1.10 fsltkAsl1.10ftkAs，抗拉强度储备系数fsltkAslftkA
9、s1.10 式中：fslyk套筒屈服强度标准值 fsltk套筒抗拉强度标准值 ftk钢筋屈服强度标准值 Asl套筒的横截面积 As钢筋的横截面积 级钢筋套筒强度计算表 表1-6 套筒规格套筒外径螺纹直径套筒截面积套筒屈服强度套筒屈服力钢筋截面积钢筋屈服强度屈服储备系数套筒抗拉强度套筒抗拉力钢筋抗拉强度抗拉储备系数代码AslfslykAsfykfsltkftk324932.61051.1355373.12804.24001.16600630.65701.38284428.6878.1355311.73615.84001.27600526.95701.5253925.6679.9355241.35
10、490.94001.23600407.94901.46223322.5457.7355162.48380.14001.07600274.65701.27203120.5424.7355150.77314.24001.20600254.85701.42注：表中长度单位：mm；面积单位：mm2；力单位：kN；强度单位：MPa。 经验算表1-6中所有屈服强度、抗拉强度储备系数均1.10强度验算符合要求。 套筒及钢筋丝头设计见表1-7： 表1-7钢筋规格套筒长度螺距螺纹直径丝头长度20602.520.30.3标准型套筒长度的122P（P为螺距）22652.522.30.32570325.30.3288
11、0328.30.33290332.30.32）钢筋丝头加工：丝头质量检查钢筋端面平头剥肋滚压螺纹工艺流程：存放待用丝头质量抽检带帽保护操作要点钢筋端面平头：采用砂轮切割机平头（严禁气割），保证钢筋端面与母材轴线方向垂直。剥肋滚压螺纹：使用钢筋剥肋滚压直螺纹机将待连接钢筋的端头加工成螺纹。丝头质量检验：对加工的丝头进行的质量检验。带帽保护：用专用的钢筋丝头塑料保护帽进行保护，防止螺纹被磕碰或被污物污染。丝头质量抽检：项目经理部质量部、工程部组织对自检合格的丝头进行的抽样检验。存放待用：按规格型号及类型进行分类码放。3.4 钢筋连接3.4.1 剥肋滚压直螺纹机械连接：3.4.1.1 工艺流程： 施
12、工检验作标记接头拧紧拧下钢筋保护帽钢筋就位3.4.1.2 操作要点： 1）钢筋就位：将丝头检验合格的钢筋（丝扣干净、完好无损）搬运至待连接处。 2）接头拧紧：接头的连接用力矩扳手进行施工。将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表1-8规定。力矩扳手的精度为5。 接头拧紧力矩 表1-8 钢筋直径（mm）20222528323640拧紧力矩（Nm）200250280320350 3）作标记：经拧紧后的滚压直螺纹接头应作出标记，与未拧紧的接头区分开。单边外露丝扣长度不应超过2个丝扣。 4）施工检验：对施工完的接头进行的质量检验。3.4.1.3 接头螺纹轧制加工工艺(1) 将待轧钢筋平放在支架上。端头对准螺
