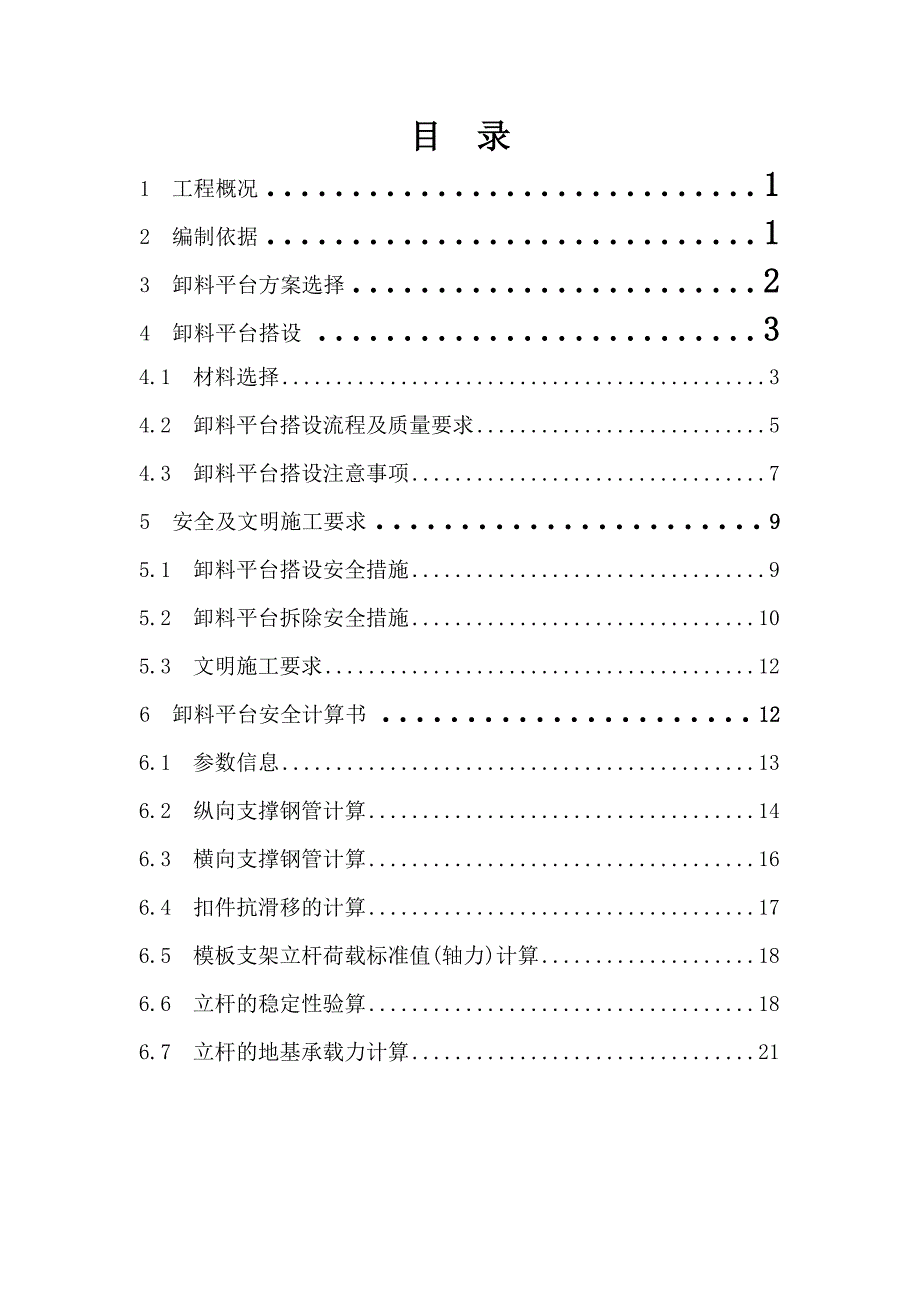

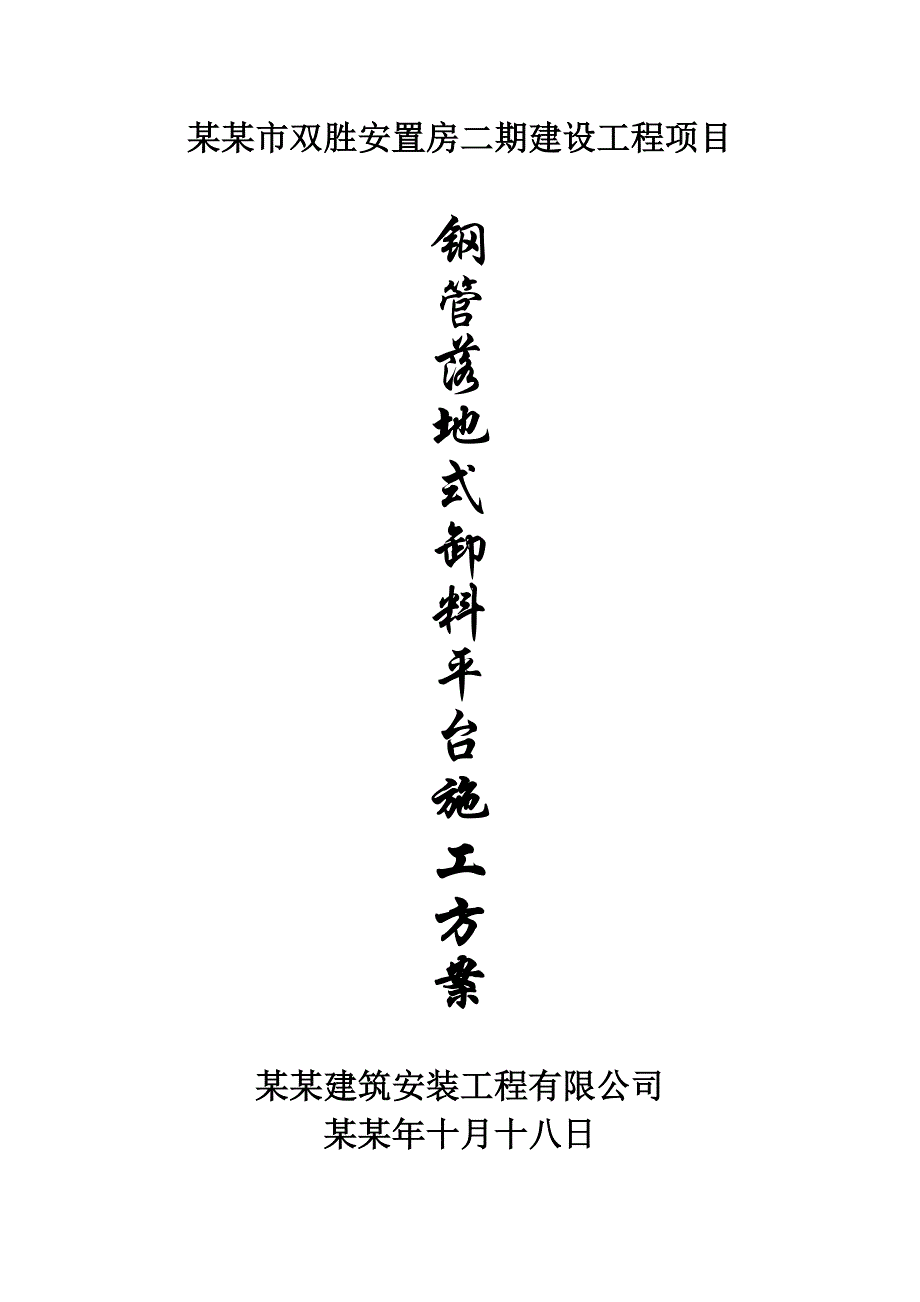

1、某某市双胜安置房二期建设工程项目钢管落地式卸料平台施工方案某某建筑安装工程有限公司某某年十月十八日目 录1 工程概况12 编制依据13 卸料平台方案选择24 卸料平台搭设34.1 材料选择34.2 卸料平台搭设流程及质量要求54.3 卸料平台搭设注意事项75 安全及文明施工要求95.1 卸料平台搭设安全措施95.2 卸料平台拆除安全措施105.3 文明施工要求126 卸料平台安全计算书126.1 参数信息136.2 纵向支撑钢管计算146.3 横向支撑钢管计算166.4 扣件抗滑移的计算176.5 模板支架立杆荷载标准值(轴力)计算186.6 立杆的稳定性验算186.7 立杆的地基承载力计算2

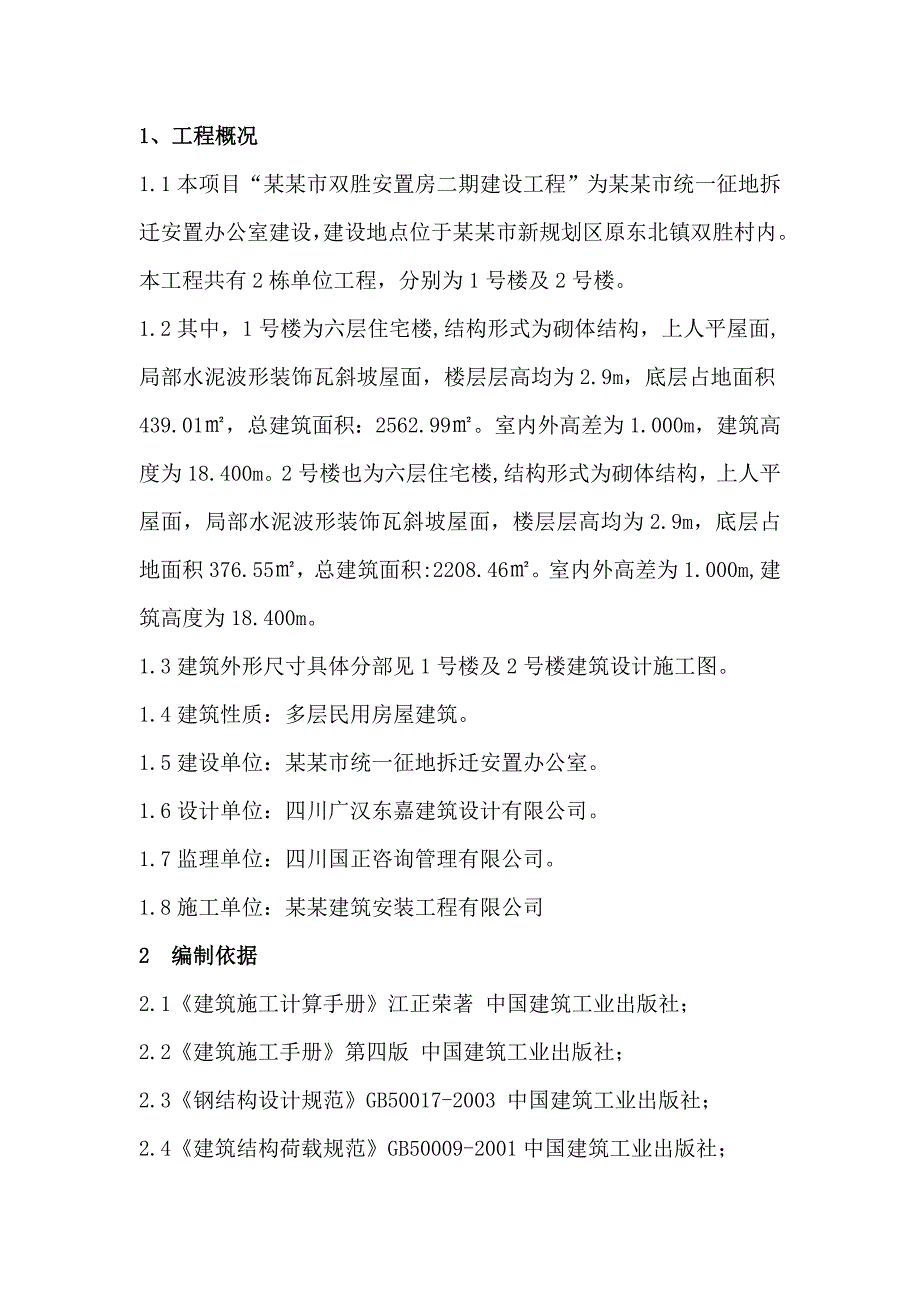

2、11、工程概况1.1本项目“某某市双胜安置房二期建设工程”为某某市统一征地拆迁安置办公室建设，建设地点位于某某市新规划区原东北镇双胜村内。本工程共有2栋单位工程，分别为1号楼及2号楼。1.2其中，1号楼为六层住宅楼,结构形式为砌体结构，上人平屋面,局部水泥波形装饰瓦斜坡屋面，楼层层高均为2.9m，底层占地面积439.01，总建筑面积：2562.99。室内外高差为1.000m，建筑高度为18.400m。2号楼也为六层住宅楼,结构形式为砌体结构，上人平屋面，局部水泥波形装饰瓦斜坡屋面，楼层层高均为2.9m，底层占地面积376.55，总建筑面积:2208.46。室内外高差为1.000m,建筑高度为1
3、8.400m。1.3建筑外形尺寸具体分部见1号楼及2号楼建筑设计施工图。1.4建筑性质：多层民用房屋建筑。1.5建设单位：某某市统一征地拆迁安置办公室。1.6设计单位：四川广汉东嘉建筑设计有限公司。1.7监理单位：四川国正咨询管理有限公司。1.8施工单位：某某建筑安装工程有限公司2 编制依据2.1建筑施工计算手册江正荣著 中国建筑工业出版社；2.2建筑施工手册第四版 中国建筑工业出版社；2.3钢结构设计规范GB50017-2003 中国建筑工业出版社；2.4建筑结构荷载规范GB50009-2001中国建筑工业出版社；2.5建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；2.6建筑施
4、工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社；2.7建筑施工安全检查标准JGJ59-99中国建筑工业出版社；2.8建筑地基基础设计规范GB50007-2002中国建筑工业出版社；2.9建筑施工安全检查标准2.10另外参照本工程施工图纸及施工组织设计编制本施工方案。3 卸料平台方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：3.1架体的结构设计，力求做到结构要安全可靠，造价经济合理。3.2在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3.3结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验
5、收。3.4结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下方案：1号楼及2号楼在结构施工期间，采用钢管落地式卸料平台。1号楼设置卸料平台两处，2号楼也设置卸料平台两处，分部均在每栋楼的进户门处的右侧，具体布置见下图。1号楼卸料平台设置位置平面示意图2号楼卸料平台设置位置平面示意图4 卸料平台搭设4.1 材料选择4.1.1钢管1、脚手架钢管采用48mm，壁厚3.0mm；杆件最大长度6000mm，且每根钢管最大质量不应大于25kg。2、钢管尺寸和表面质量应符合下列规定:（1）新钢管应有质量合格证、质量检查报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位
6、、硬弯、毛刺、压痕和深的划道；钢管允许偏差见下表：序号项目允许偏差（mm）检查工具1焊接钢管尺寸（mm） 外径48，壁厚3.0-0.5游标卡尺2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度0.50游标卡尺4各种杆件的端部弯曲L1.5m5钢板尺5立杆弯曲 3ml4m4ml6.5m12206水平杆、斜杆的钢管弯曲L6.5m30（2）钢管上禁止打眼。（3）钢管，其材质应符合现行国家标准碳素钢结构（GB700-88）中Q235A钢的要求。4.1.2扣件本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气
7、孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。4.1.3脚手板脚手板：采用松木，厚5cm、宽2545cm、长度不少于4m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层。首层满铺一层脚手板，并设置安全网及防护栏杆。4.1.4安全网安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上
8、，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由某某建筑安全监督管理部门发放的准用证。大眼安全网：外观应平整，36m宽度不得小于3m，规格偏差在2以内.每张重量不低于5.5，网目边长不小于8。1.56m宽度不得小于1.5m，规格偏差在2以内，每张重量不低于2.5。4.2卸料平台搭设流程及质量要求1、落地平台搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备定位、铺设脚手板底座纵向扫地杆立杆横向扫地杆水平横杆水平纵杆剪刀撑连墙件铺脚手板搭设防护栏杆侧面栏板挂水平防护网栏板刷漆涂色。2、落地式卸料平台搭设要求：（1）立杆、大、小横杆均采用48
9、3.0钢管，平台采用50厚脚手板（松木）封闭严密，与平台固定并绑扎牢固。其他水平栏杆也采用钢管。主立杆采用双钢管立杆。卸料平台与脚手架同步搭设。每两步三跨设置连墙件。（2）基础处理：本工程落地式钢管卸料平台搭建在经夯实的2:8回填土上，经检测地基承载力满足钢管搭设条件。（3）平台立杆纵横方向间距分别为：纵向间距900mm，横向间距900mm。并且通过连墙件逐层与建筑物拉结，且遇柱处与柱抱住连接。（4）平台下架子立杆外两侧面每层设置剪刀撑，用以增大立杆的横向刚度，保证立杆稳定性。转角开始整个立面长度和高度连续设置竖向剪刀撑。以对标（45度）宜，撑头要顶在有实力的地方，不得滑动，并且要贴服有力。剪
10、刀撑的接头采用旋转扣件搭（对）接件连接，固定在与之相交的横向水平的伸出端或立柱上。（5）卸料平台的水平钢管按大横杆间距为1.2m，平台底横杆水平间距为0.3m布置，然后满铺松木板，木板与架体连接应牢固、搭设严密，平台板向楼层倾斜一定坡度。（6）每一卸料平台两侧面设置二道栏杆，距操作层150cm、1000cm。栏杆内侧三面设1.22m高多层板防护，多层板与杆件绑牢固定。（7）若平台边与建筑物周边产生大于一个脚位的空隙处应积极采取措施，钉好防护木板或采取其他措施，防止踩空。（8）卸料平台必须单独设置，不得与脚手架共用立管或架设其上。（9）搭设情况见下图。平面布置详图4.3 卸料平台搭设注意事项1、
11、地基必须符合要求，并且要有排水设施。2、杆件的安装、连墙体、支撑应符合本安装要求及有关规定。3、扣件的连接和绑扎必须紧密，不得有松动现象。4、立杆的垂直偏差不能大于10cm。5、纵向水平杆的水平偏差不能大于2cm。6、横向水平杆的水平偏差不能大于1 cm，且不能偏差外立管10 cm。7、上下相邻杆纵向水平杆接头位要相互错开，设在不同的立杆纵距内，相邻接头的水平距离应大于50 cm。柱头距立杆应小于纵距的1/3。8、卸料平台搭设根据施工计划分阶段进行搭设，但每阶段搭设后必须按规定进行连接，连墙体以上的最大搭设高度不大于6米。9、在卸料平台不影响操作的显眼处，应按方案要求标明每平方米最大载荷量，中
12、转材料应及时运走，不得长时间堆放，防止发生意外。卸料平台材料堆放数量表序号名称规格理论重量（KG/m、KG/m、KG/个）堆放数量（根、块、个）1碗扣33.47713022.43.47717032.13.47719041.83.4772205拉杆0.93.47745061.23.4773407木方5*10*3500190810*10*35009095*10*45001401010*10*45007011多层板0.015*1.22*2.445006012扣件1.25100005 安全及文明施工要求5.1 卸料平台搭设安全措施1、技术保障措施(1)架子搭设完毕，用合格密目安全网铺于架子的外围及底部
13、。(2)钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65 Nm之间。(3)架子搭设到68m高度时由架子搭设单位进行自检；架子搭设完毕后由搭设会同使用单位对整个脚手架进行验收检查，验收合格后方可投入使用。(4)该脚手架作为建筑物作业时安全防护屏障及作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在平台上；平台上严禁悬挂起重设备。(5)未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆，连墙件。2、安全保障措施（1）操作人员必须持有
14、登高作业操作证方可上岗。（2）架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。（3）在架子上施工的各工种作业人中应注意自身安全(尤其是在卸料平台上的工作人员)，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。（4）雨、雪及六级以上大风等天气严禁进行脚手架搭设、拆除工作。（5）应设专人负责对脚手架进行经常检查和保修。（6）脚手架立杆基础外侧应挖排水沟，以防雨水浸泡地基。（7）钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30。（8）脚手架不得搭设在距离外电架空线路的安全距离内，并做好可靠的安全接地处理。（9）严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于2kNm2。（10）控制扣件螺栓拧紧力矩，采用扭力扳手，扭力矩应控制在4050Nm范围内。（11）保证架体的整体性，不得与井架、升降机及外脚手架一并拉结。5.2 卸料平台拆除安全措施1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤
