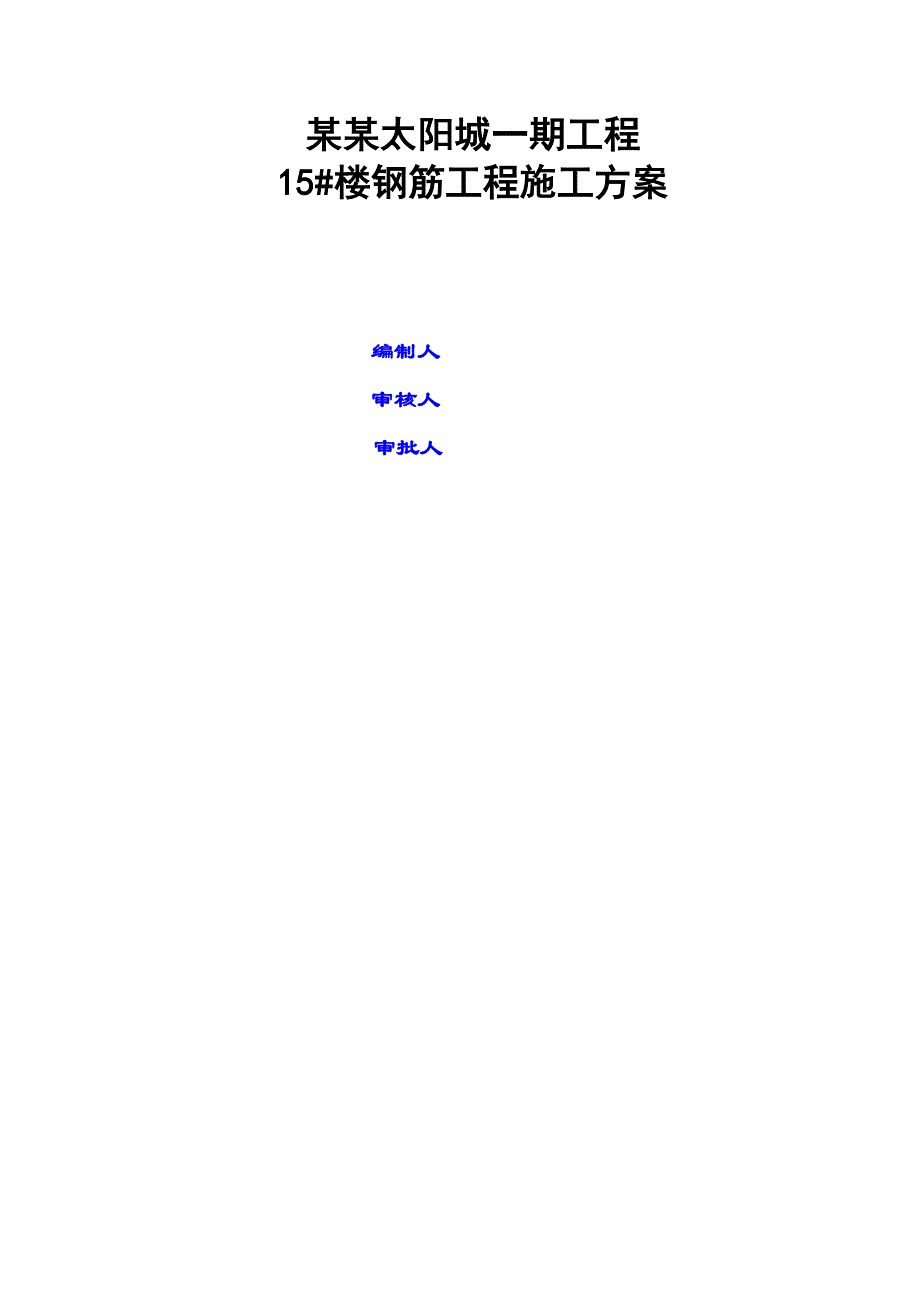

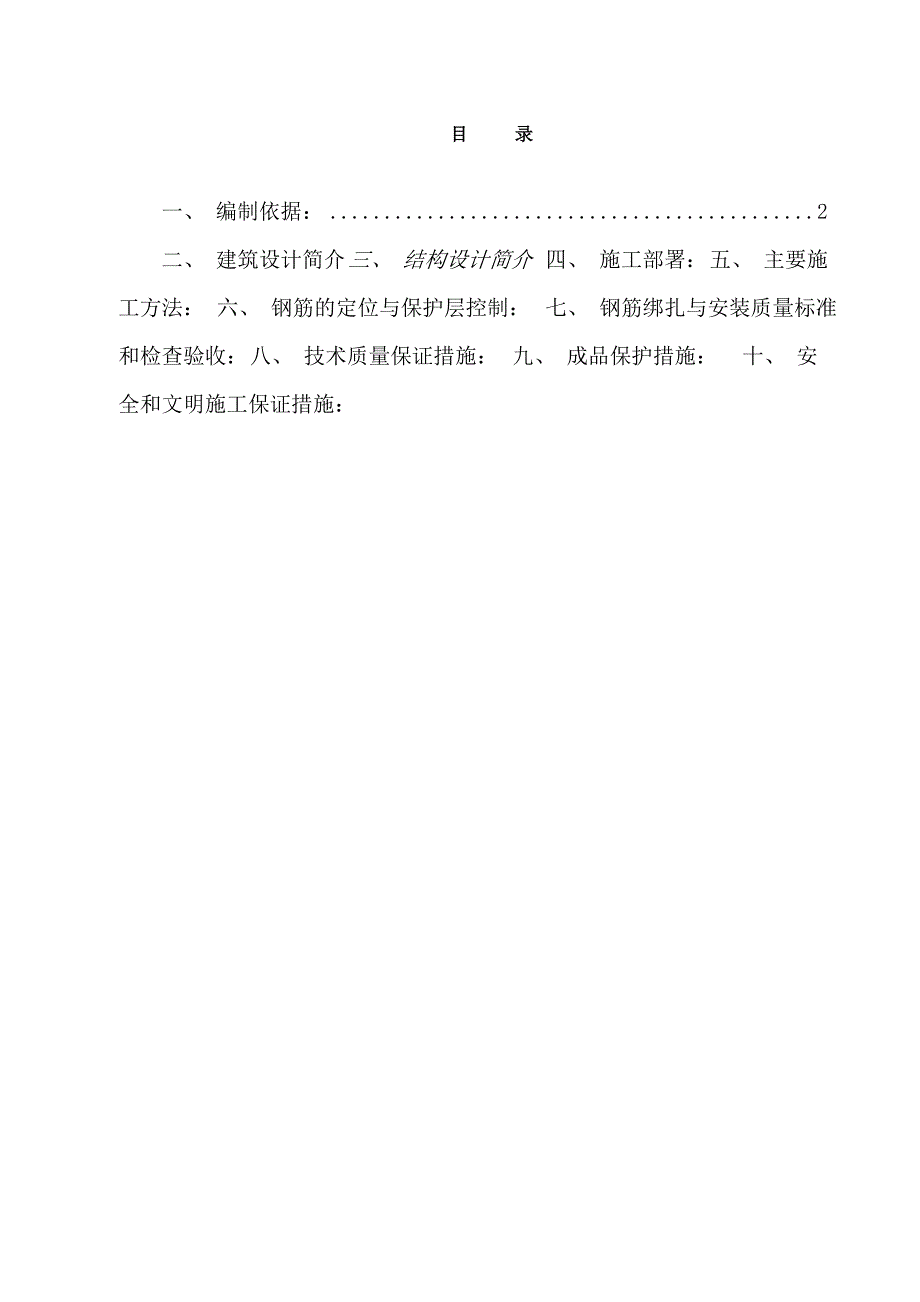

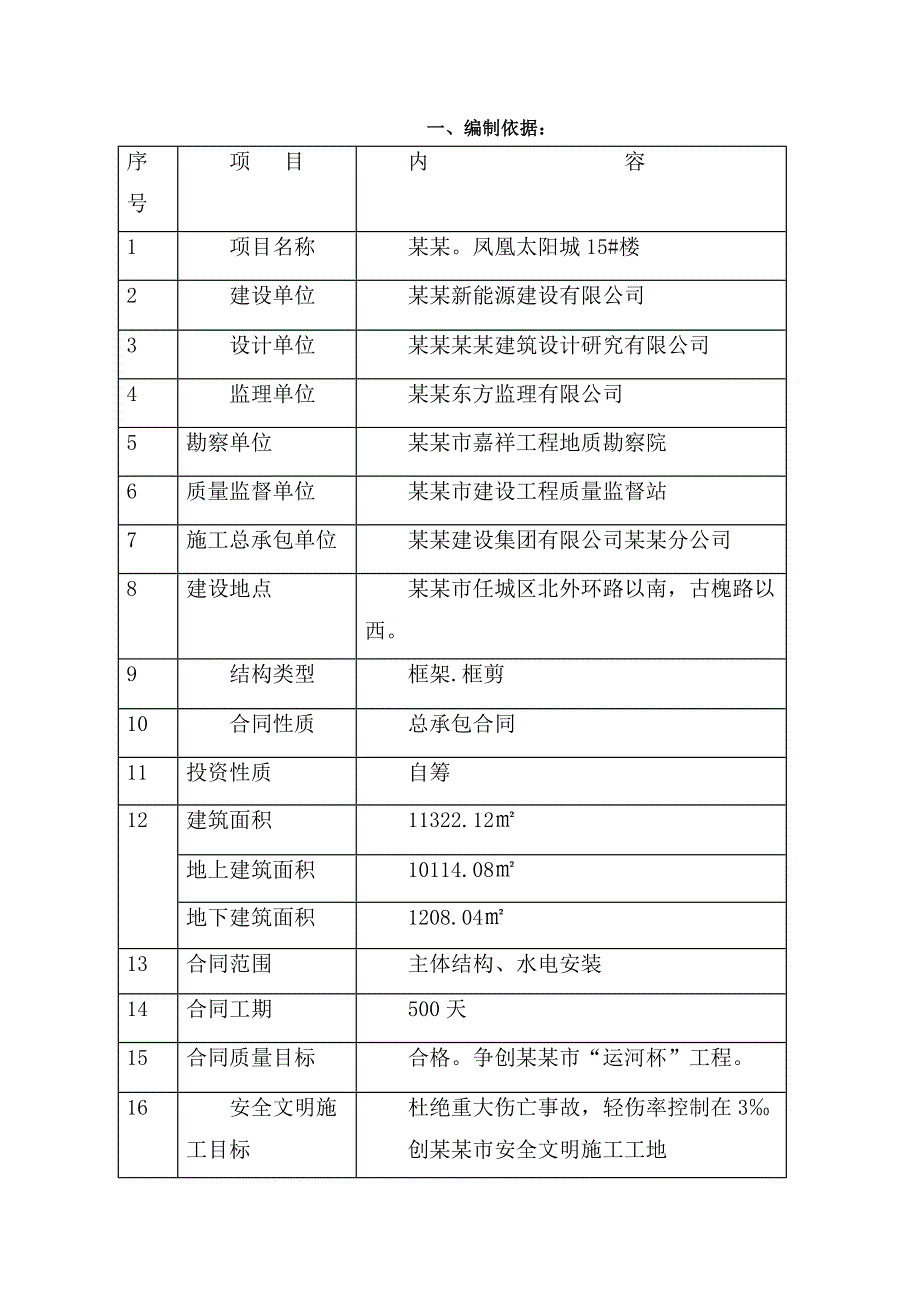

1、某某太阳城一期工程15#楼钢筋工程施工方案 编制人审核人 审批人目 录 一、 编制依据：2二、 建筑设计简介三、 结构设计简介四、 施工部署：五、 主要施工方法：六、 钢筋的定位与保护层控制：七、 钢筋绑扎与安装质量标准和检查验收：八、 技术质量保证措施：九、 成品保护措施：十、 安全和文明施工保证措施：一、 编制依据：序 号项 目内 容1项目名称某某。凤凰太阳城15#楼2建设单位某某新能源建设有限公司3设计单位某某某某建筑设计研究有限公司4监理单位某某东方监理有限公司5勘察单位某某市嘉祥工程地质勘察院6质量监督单位某某市建设工程质量监督站7施工总承包单位某某建设集团有限公司某某分公司8建设地
2、点某某市任城区北外环路以南，古槐路以西。9结构类型框架.框剪10合同性质总承包合同11投资性质自筹 12建筑面积11322.12地上建筑面积10114.08 地下建筑面积1208.0413合同范围主体结构、水电安装14合同工期500天15合同质量目标合格。争创某某市“运河杯”工程。16安全文明施工目标杜绝重大伤亡事故，轻伤率控制在3创某某市安全文明施工工地二、 建筑设计简介项 目内 容面积总建筑面积11322.12地下部分面积1208.04地上部分面积10114.08 建筑用途地下室车 库、自行车库地上1层住宅用房层数地下2层地上17层高度总高57.6 m层高地下室、储藏室2.9m标准层2.9
3、m0.00绝对标高41.10 m等室内外高差050 m地下室防水等级二级使用年限50年场地类别III类建筑耐火等级一级三、 结构设计简介（一）项 目内 容土质情况层素填土层粉质粘土-1层中砂层粘土层粉质粘土层粉质粘土层粉土-1粉质粘土粉质粘土地下水情况地下水位历年最高水位12.0m左右地下水质地下水弱腐蚀性单桩承载力3843 KN抗震等级办公楼13#15#楼四 级。其余三级抗震设防烈度6度人防等级 无基础型式桩筏基础 结构型式 框架。框剪楼板结构型式现浇普通梁板结构混凝土强度等级垫层C15基础底板、外墙墙体、梁C35P6主体结构C25-C30二次结构（构造柱、门窗过梁）C20钢筋类型级钢（HP
4、B235）6-126-25III级钢（HRB400）钢筋连接直螺纹连接d16电渣压力焊竖向1620绑扎接头d14（二） 主筋的保护层厚度结 构 部 位厚 度材料备注基础底板地梁50mm水泥砂浆垫块与土或水相邻面外墙50mm塑料垫块与土或水相邻面柱50mm塑料垫块与土或水相邻面墙、板15mm塑料垫块 室内正常环境梁20mm水泥砂浆垫块室内正常环境柱20mm塑料垫块室内正常环境（三） 抗震设防参数抗震设防分类：丙类抗震设防烈度：6度设计基本地震加速度值：0.05g设计地震分组：第三组抗震等级：四级（四） 钢筋材料的强度要求HPB300级热轧光圆钢筋: 钢筋强度设计值f y=270 N/mm2 I级
5、钢HRB335级热轧带肋钢筋 : 钢筋强度设计值fy=300 N/mm2 II级钢 HRB400级钢筋强度标准值fy=360N/mm2 （对轴拉及小偏拉构件fy=300N/mm2）级钢 a)钢筋的强度标准值应具有不小于95%的保证率。b) 受力预埋件的锚筋及吊环钢筋应采用HPB300级、HRB335级或HRB400级钢筋，严禁采用冷加工钢筋。c) 吊环埋入混凝土的深度不应小于30d，并应焊接或绑扎在钢筋骨架上。d) 抗震等级为一三级的框架结构和斜撑构件（含梯段），其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与强度标准值的比值不应
6、大于1.3；且钢筋在最大拉力下的总伸长率实测值不应小于9%。焊条要求：E55(用于HRB400及HPB335与HRB400之间焊接)； E50(用于HRB335之间焊接)； E43(用于HPB300之间及HPB300与HRB335之间焊接)。 采用埋弧自动焊时，选用的焊丝焊剂应与主体金属的强度相匹配。1 钢筋锚固、搭接要求受拉钢筋的最小锚固长度la 砼强度等级钢筋种类C25C30C35d25d25d25d25d25d25HPB23527d27d24d24d22d22dHRB33534d37d30d33d27d30dHRB40040d44d36d39d33d36d注：1.当HRB335级、HRB
7、400级钢筋末端采用机械锚固时，此表内值可乘0.6，此时锚固长度内的箍筋须3个，其直径0.25d，间距5d，当纵筋保护层厚度5d时，可不配上述箍筋；2.当钢筋在混凝土施工过程中易受扰动时，其锚固长度应乘以修正系数1.1；3.在任何情况下，锚固长度250mm；4.HPB235钢筋为受拉时，其末端应做成180度弯钩。弯钩平直段长度应3d；2 纵向受拉钢筋绑扎搭接长度（Ll、Lle）,按下表采用： 钢筋搭接率抗震等级25%50%100%四级（Lle）及非抗震时（Ll）1.20La1.40La1.60La注：1. 搭接长度按相互搭接钢筋的较小直径计算；2. 钢筋最小搭接长度300mm；四、 施工部署：
8、（一） 钢筋工程过程控制管理机构：序号职务姓名管理内容1钢筋工长陈万平负责钢筋工程的施工生产、质量全面管理2钢筋技术员李和平负责钢筋配料、质量过程控制检查3钢筋班长潘登良负责钢筋加工、柱墙体钢筋绑扎与安装、负责梁、板、楼梯、预留钢筋的绑扎安装。4钢筋质检员吴晓进负责钢筋材料的验收，钢筋加工制作、绑扎安装施工质量的检查和验收5材料试验员董萧潇负责钢筋材料的验收，材质单的收集，钢筋试件取样和复试，钢筋材料的标识及有关资料的归档工作施工段划分及施工流向安排：本工程地下结构按平面布置划分为地下车库5个施工流水段、楼房7个施工流水段，划分原则均以后浇带进行划分。施工难点：基础阶段施工时由于现场较狭窄，地
9、下室结构钢筋设在现场13#楼北侧、15#楼北侧、19#楼北侧3个场地加工，地下车库面积较大，钢筋需两次吊运。1 工艺流程：防水保护层放线-底板钢筋绑扎-墙、柱、楼梯生根-底板钢筋验收-底板上返梁支模-底板砼浇筑-墙体、柱筋绑扎-钢筋验收-支墙、柱模板-墙柱砼浇筑-墙柱拆模-支梁底、柱接头-绑扎主、次梁-放保护层垫块-验收梁钢筋-支梁侧模、顶板模-留置暂、预留洞-绑扎顶板下铁-布电线管-顶板上铁-验收顶板钢筋-顶板、梁砼浇筑-砼养护-楼层放线。（二） 劳动力组织： 工长2人，配料员2人，质检员2人，班组长4人，钢筋工（加工）40人，钢筋工（绑扎）170人。其中所有钢筋施工人员必须得有上岗证，直螺
10、纹机械加工人员必须有上岗证。（三） 机具准备：编号机具名称规格功率数量1切断机6-40-3805KW4台2弯曲机6-40-3805KW6台3调直机6-14-3805KW2台4电焊机500A38KVA4台5滚压直螺纹机5KW4套6砂轮切割机380-400-1.52.5KW4台（四） 材料准备：（1）钢筋、绑丝、套筒等型号、规格，钢筋工长要根据生产部的施工进度计划提前做好材料计划，根据配料情况提前指定钢筋长度要求，提前分批进场。（2）随行的技术资料检查：随行的技术资料必须有捆在盘上的标牌、合格证或产品质量证明书。钢筋的随行标牌必须注明有生产厂家、生产日期、钢号、炉罐号，质量证明书如为复印件时，须有
11、复印人、复印日期及复印单位公章，原件存放地点。质量证明书每个验收批不少于一份，质量证明书必须与进场钢筋随行标牌上的炉罐号相对应。资料员、质检员检查控制。（3）验收内容： 1）.钢筋表面不得有裂纹、结疤、锈蚀、机械损伤。 2）钢筋表面有凸块时，不得大于横肋高度，其它缺陷的深度与高度不得大于所在部位尺寸的允许偏差。 3）.直条钢筋用吊车、电子磅检查其重量，收料员记录每一磅数量，最后验收人员签字，作好验收记录。 4）带肋钢筋的横肋与钢筋轴线的夹角不得小于45度，横肋的间距L不得大于钢筋公称直径的0.7倍，横肋侧表面与钢筋表面的夹角不得小于45度钢筋相对两面横肋之间的间隙（包括纵肋宽度）总和不得大于钢
12、筋公称周长的20%。 5）盘条筋每盘由一根钢筋组成，每盘由两根组成的钢筋盘数不得超过盘总数的5%，不允许每盘由三根或三根以上钢筋组成，收料员检验掌握。（4）进场钢筋的批量与取样、复试： 1）同一牌号、同一炉罐、同一规格、同一交货状态的钢筋，以60t为一批，不足60t的按一批计算，由同一牌号、同一冶炼方法和同一浇注方法的不同炉罐号的钢筋组成混合批，但每批不得超过6个炉罐号，各炉罐的含碳量之差不得超过0.02%，含锰量之差不超过0.15%，每一批钢筋不能确切分清同一炉罐号、同一冶炼方法和同一浇筑方法时，必须逐捆（盘）采取试样进行检验。 2）盘圆钢筋的取样数量及方法： 从任意两盘中一端截去500mm
13、后各切取4个试样，其长度为二根拉伸试件长500mm，两根冷弯试件长300mm。 3）试样复试： 所有钢筋在检查其外观符合质量要求后必须进行复试。 试样的内容包括拉伸率，抗拉强度与屈服强度的实测值的比值必须小于1.25，钢筋屈服强度实测值与钢筋强度标准值的比值不得大于1.3。 如有一项试验结果不合格，则另取双倍数量的试样重新做各种试验，如重新试验评定合格，则该批钢筋可用，若仍有一个试样不符合要求，则该批钢筋评定为不合格，必须勒令退场处理。 以上由钢筋工长与质检员、试验员共同把关控制。（5）钢筋的标识： 试验员凭随行资料取样复试（其业主或监理见证取样率不得少于30%），同时试验员负责做好标识，分“合格”“不合格”“待检”
