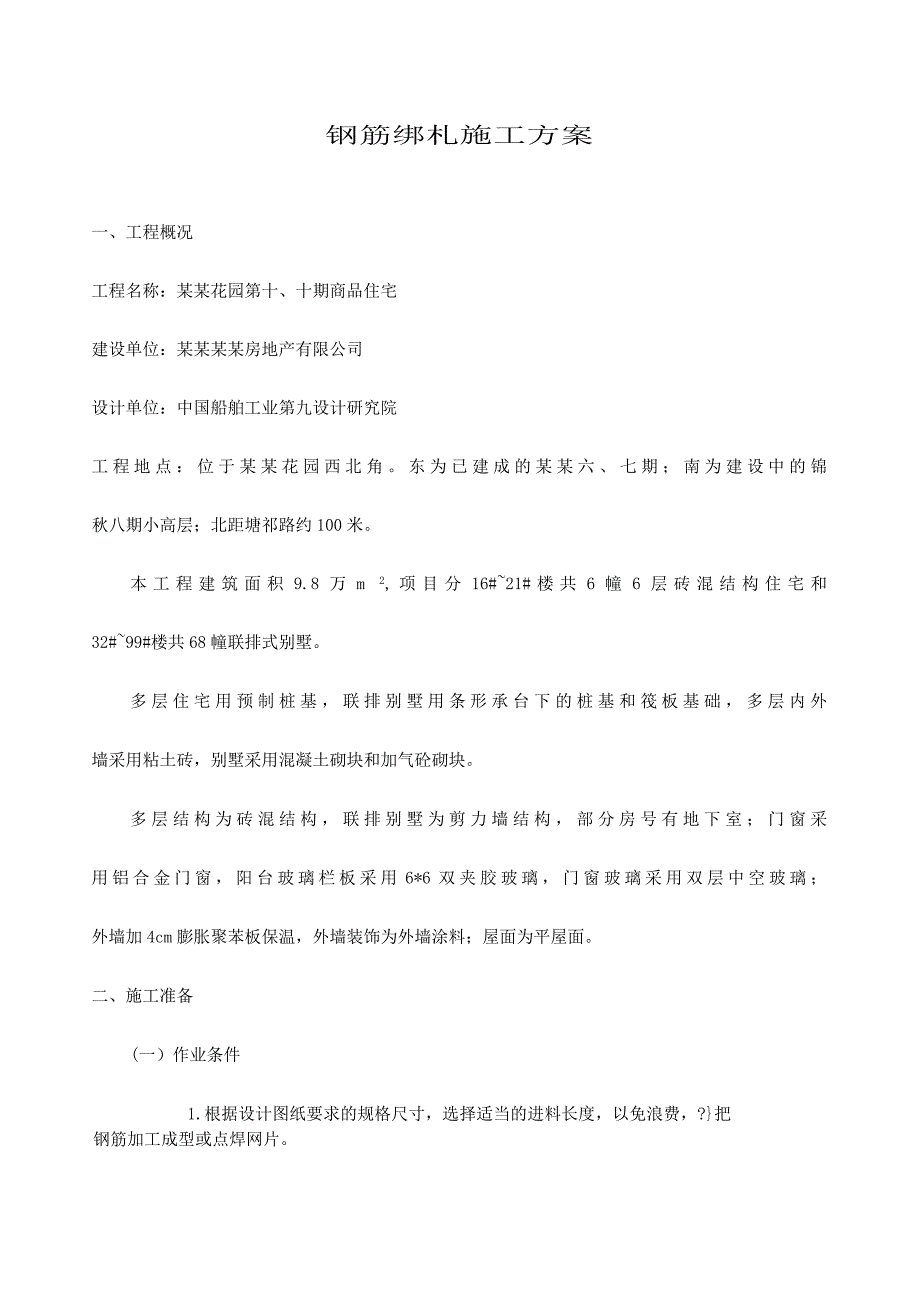

1、钢筋绑札施工方案一、工程概况工程名称：某某花园第十、十期商品住宅建设单位：某某某某房地产有限公司设计单位：中国船舶工业第九设计研究院工程地点：位于某某花园西北角。东为已建成的某某六、七期；南为建设中的锦秋八期小高层；北距塘祁路约100米。本工程建筑面积9.8万m 2,项目分16#21#楼共6幢6层砖混结构住宅和32#99#楼共68幢联排式别墅。多层住宅用预制桩基，联排别墅用条形承台下的桩基和筏板基础，多层内外墙采用粘土砖，别墅采用混凝土砌块和加气砼砌块。多层结构为砖混结构，联排别墅为剪力墙结构，部分房号有地下室；门窗采用铝合金门窗，阳台玻璃栏板采用6*6双夹胶玻璃，门窗玻璃采用双层中空玻璃；外

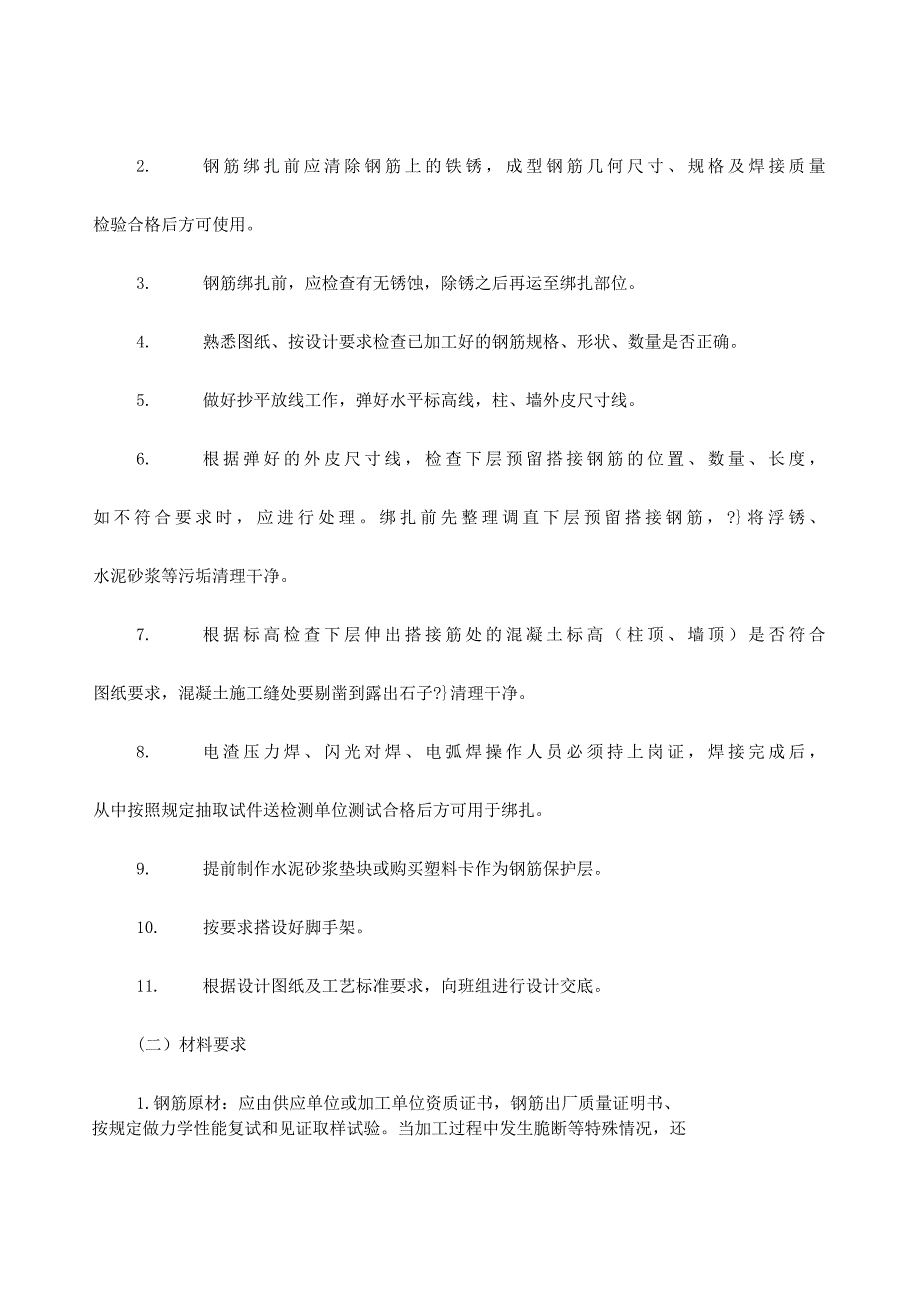

2、墙加4cm膨胀聚苯板保温，外墙装饰为外墙涂料；屋面为平屋面。二、施工准备(一）作业条件1.根据设计图纸要求的规格尺寸，选择适当的进料长度，以免浪费，?把钢筋加工成型或点焊网片。2. 钢筋绑扎前应清除钢筋上的铁锈，成型钢筋几何尺寸、规格及焊接质量检验合格后方可使用。3. 钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。4. 熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。5. 做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。6. 根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层预留搭接钢筋，?将浮锈、水泥砂浆等
3、污垢清理干净。7. 根据标高检查下层伸出搭接筋处的混凝土标高（柱顶、墙顶）是否符合图纸要求，混凝土施工缝处要剔凿到露出石子?清理干净。8. 电渣压力焊、闪光对焊、电弧焊操作人员必须持上岗证，焊接完成后，从中按照规定抽取试件送检测单位测试合格后方可用于绑扎。9. 提前制作水泥砂浆垫块或购买塑料卡作为钢筋保护层。10. 按要求搭设好脚手架。11. 根据设计图纸及工艺标准要求，向班组进行设计交底。(二）材料要求1.钢筋原材：应由供应单位或加工单位资质证书，钢筋出厂质量证明书、按规定做力学性能复试和见证取样试验。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2.成型钢筋：必须

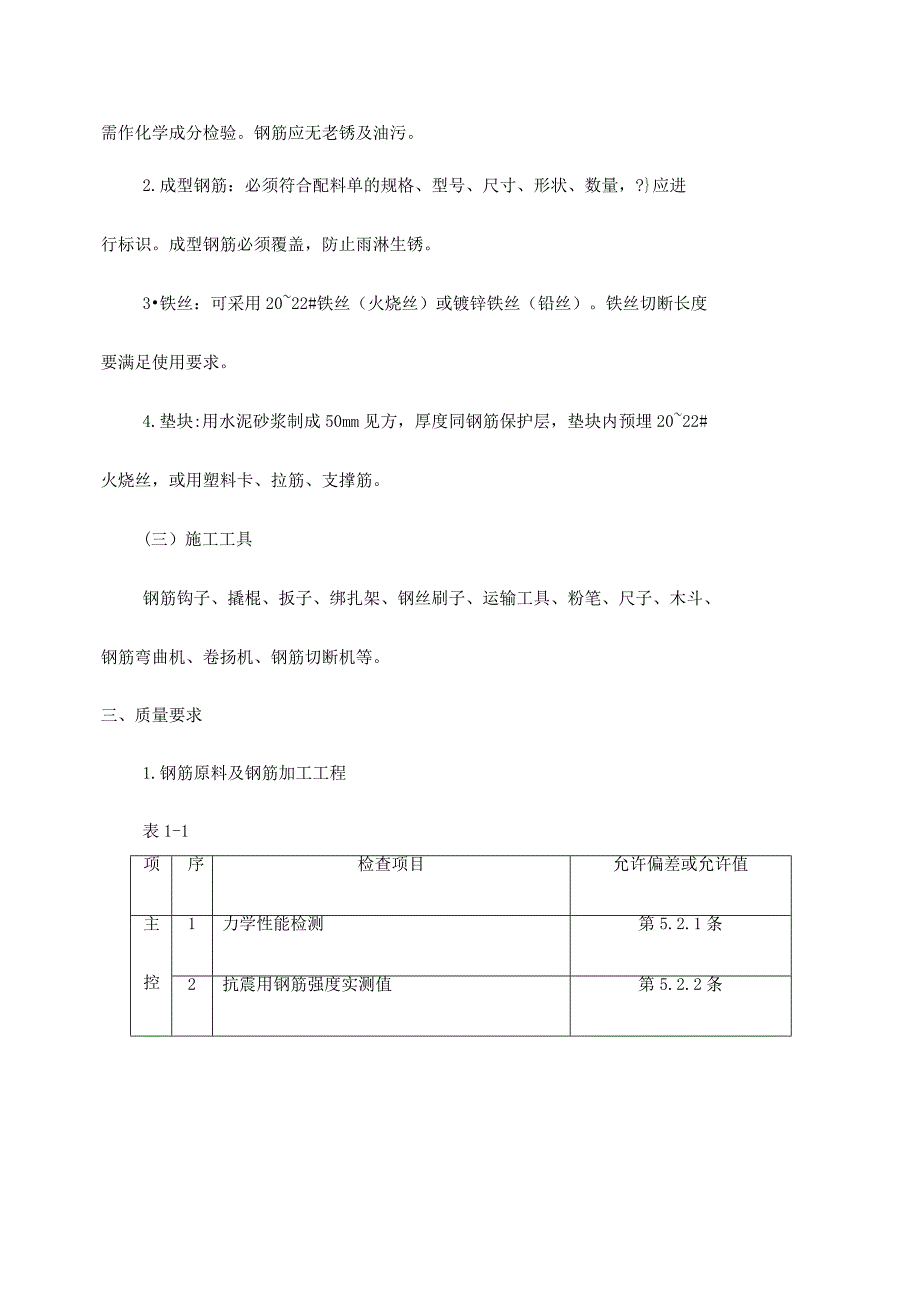

4、符合配料单的规格、型号、尺寸、形状、数量，?应进行标识。成型钢筋必须覆盖，防止雨淋生锈。3铁丝：可采用2022#铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝切断长度要满足使用要求。4.垫块:用水泥砂浆制成50mm见方，厚度同钢筋保护层，垫块内预埋2022#火烧丝，或用塑料卡、拉筋、支撑筋。(三）施工工具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、运输工具、粉笔、尺子、木斗、钢筋弯曲机、卷扬机、钢筋切断机等。三、质量要求1.钢筋原料及钢筋加工工程表1-1项序检查项目允许偏差或允许值主控1力学性能检测第5.2.1条2抗震用钢筋强度实测值第5.2.2条项3化学成分等专项检测第5.2.3条巨4受力钢筋的弯钩和弯
5、折第5.3.1条5箍筋弯钩形式第5.3.2条1外观质量第5.2.4条一2钢筋调直第5.3.3条般项3钢筋加工的形状、受力钢筋顺长度方向全长的净尺寸土 10mm巨尺寸弯起钢筋的弯折位置20臟箍筋内净尺寸5mm2.钢筋安装工程质量要求符合混凝土结构工程施工质量验收规范（GB50204-2002)的规定。表1-2项序检查项目允许偏差或允许值主控1纵向受力钢筋的连接方式第5.4.1条2机械连接和焊接接头的力学性能第5.4.2条项目3受力钢筋的品种、级别、规格和数量第5.5.1条1接头位置和数量第5.4.3条2机械连接、焊接的外观质量第5.4.1条3机械连接、焊接接头面积百分率第5.4.4条4绑扎搭接接
6、头面积百分率和搭接长度第5.4.5条5大街长度范围内的箍筋第5.4.6条绑扎钢筋网长、宽土 10mm般项目钢网眼尺寸20臟筋绑扎钢筋骨架长土 10mm安宽、高5mm6装间距土 10mm允排距5mm许受力钢筋保护层厚度基础土 10mm偏柱、梁5mm差板、墙、壳3mm绑扎箍筋、横向钢筋间距20臟钢筋弯起点位置20mm预埋间中线位置5mm水平高差+3,0mm四、工艺流程(一）柱钢筋绑扎套柱箍筋搭接绑扎竖向受力筋画箍筋间距线绑扎箍筋(二）剪力墙钢筋绑扎立24根竖筋水平筋间距绑定位黄筋绑其余横竖筋(三）梁钢筋绑扎1模内绑扎画主次梁箍筋间距 1主次梁梁箍筋1主梁底层纵筋及弯起筋穿次梁底层纵筋?与箍筋固定穿
7、主梁上层纵向架立筋 1箍筋间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎2.模外绑扎（现在梁模板上口绑扎成型再入模内）画箍筋间距在主次梁模板上口铺横杆数根黄黄杆上面放箍筋穿主梁下层纵筋穿次梁下层钢筋穿主梁上层钢筋穿次梁上层钢筋按箍筋间距绑扎抽出横杆落骨架于模板内(四）板钢筋绑扎清理模板模板上画线绑板下受力筋绑负弯矩钢筋(五）楼梯钢筋绑扎划位置线绑主筋绑分布筋绑踏步筋五、施工技术方案(一）柱钢筋绑扎(1) 套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于3个绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45度角，
8、中间钢筋的弯钩应与模板成90度角。(2) 搭接绑扎竖向受力筋：柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求时，应按表1-3采用。表1-3纵向受拉钢筋的最小搭接长度钢筋类型混凝土强度等级C15C20C25C30C35彡C40光圆钢筋HPB235 级45d35d30d25d带肋钢筋HRB335 级55d45d35d30dHRB400 级、RRB440 级55d40d35d注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。3.柱竖向筋采用机械连接或焊接时，按规范要求同一段面50%接头位置。第一步接头距楼板面大于500mm且大于H/6，不在箍筋加密区。4.画箍筋间距线：在立好的柱子
9、竖向钢筋上，按图纸要求用粉笔划箍筋间距线。5.柱箍筋绑扎：2. 按已画好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，采用缠扣绑扎1-1。3. 箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。4. 箍筋的弯钩叠合处应沿柱子竖筋交错布置，?绑扎牢固，见图1-2。5. 所有柱箍筋端头应弯成135度，平直部分长度不小于10d(d为箍筋直径）见图1-3。1234图1-1dd图1-2图13(5)柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸及施工规范不大于100mm且不大于5d的要求（d为主筋直径）。如设计要求箍筋设拉筋时，拉筋应钩住箍
10、筋，见图1-4。拉筋图1-4(6)柱筋保护层厚度应符合规范要求，如主筋外皮为25mm，垫块应绑在柱筋外皮上，间距一般1000mm，（或用塑料卡卡在外竖筋上）以保证主筋保护层厚度准确。同时，可采用钢筋定距框来保证钢筋位置的正确性。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。1. 墙体拉结筋或埋件，根据墙体所用的材料，按有关图籍留置，也可以后植筋。2. 柱筋到结构封顶时，要特别注意边柱外侧主筋的锚固长度为1.7Lae，具体参见建筑物抗震构造详图03G329-1 (民用框架、框架-剪力墙、剪力墙部分框支剪力墙）中的有关做法。同时在钢筋连接时要注意柱筋的锚固方向，保证柱筋正确锚入梁
11、和板内。(二）剪力墙钢筋绑扎1立24根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，?在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。横筋在竖筋里面或外面应符合设计要求。d. 竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均符合设计要求。e. 剪力墙筋应逐点绑扎，双排钢筋之间应绑扎拉筋或支撑筋，其纵横间距不大于600mm，钢筋外皮绑扎垫块或塑料卡（地下室不能用塑料卡）。f. 剪力墙与框架柱连接处，剪力墙的水平筋应锚固到框架柱内，其锚固长度要符合设计要求。如先浇柱混凝土后绑扎剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模
12、绑墙筋时作为连接用。其预留长度应符合设计或规范要求。5剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及?口周围加固筋等均应符合设计、抗震要求。6.合模后对伸出的竖向钢筋应进行修整，在模板上口加角铁或用梯子筋将伸出的竖向钢筋加以固定，浇筑混凝土时应有专人看护，浇筑后再次调整以保证钢筋位置的准确。(三）梁钢筋绑扎1在梁侧模板上画箍筋间距，摆放箍筋。b. 先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按画好的间距逐个分开;穿次梁的下部受力纵向钢筋及弯起钢筋，?套好箍筋；放主次梁的架立筋；间隔一定距离将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑扎架立筋，再绑扎主筋，主次同时配
13、合进行。次梁上部纵向钢筋应放在主梁上部纵向钢筋之上，为了保证次梁钢筋的保护层厚度和板筋位置，可将主梁上部钢鞘降低一个次梁上部主筋直径的距离加以解决。c. 框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。一般大于45d。绑梁上部纵向筋的箍筋，宜用套扣法绑扎，d.e.f. 箍筋在叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用135度，平直部分长度 10d。g. 梁端第一个箍筋应设置在距离柱边缘50mm处。梁与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。梁柱节点处，由于梁肋穿在柱肋内侧
14、，导致梁肋保护层加大，应采用渐变箍筋，渐变长度一般为600mm，以保证箍筋与梁肋紧密绑扎到位。h. 在主、次梁受力筋下均应垫垫块（或塑料卡），保证保护层的厚度。受力筋为双排时，可采用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规范要求。i. 梁筋的搭接：梁的受力钢筋直径等于或大于22_时，宜采用焊接接头或机械连接接头，小于22mm时，可采用绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍，接头不宜位于构件的最大弯矩处，受拉区域内I级钢筋绑扎接头的末端应做弯钩（II级钢筋可不做弯钩），搭接处应在中心和两端扎牢。接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长
