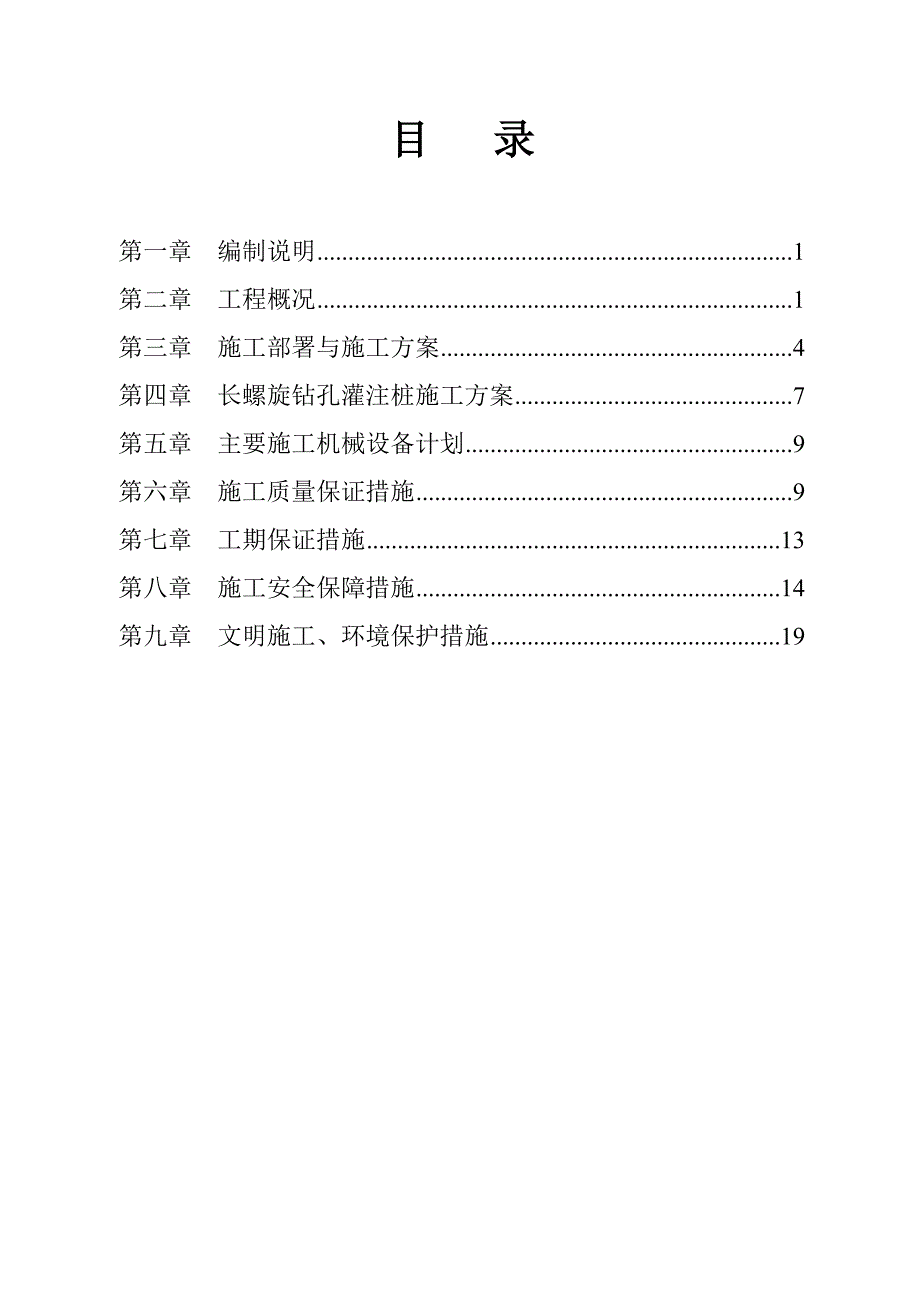

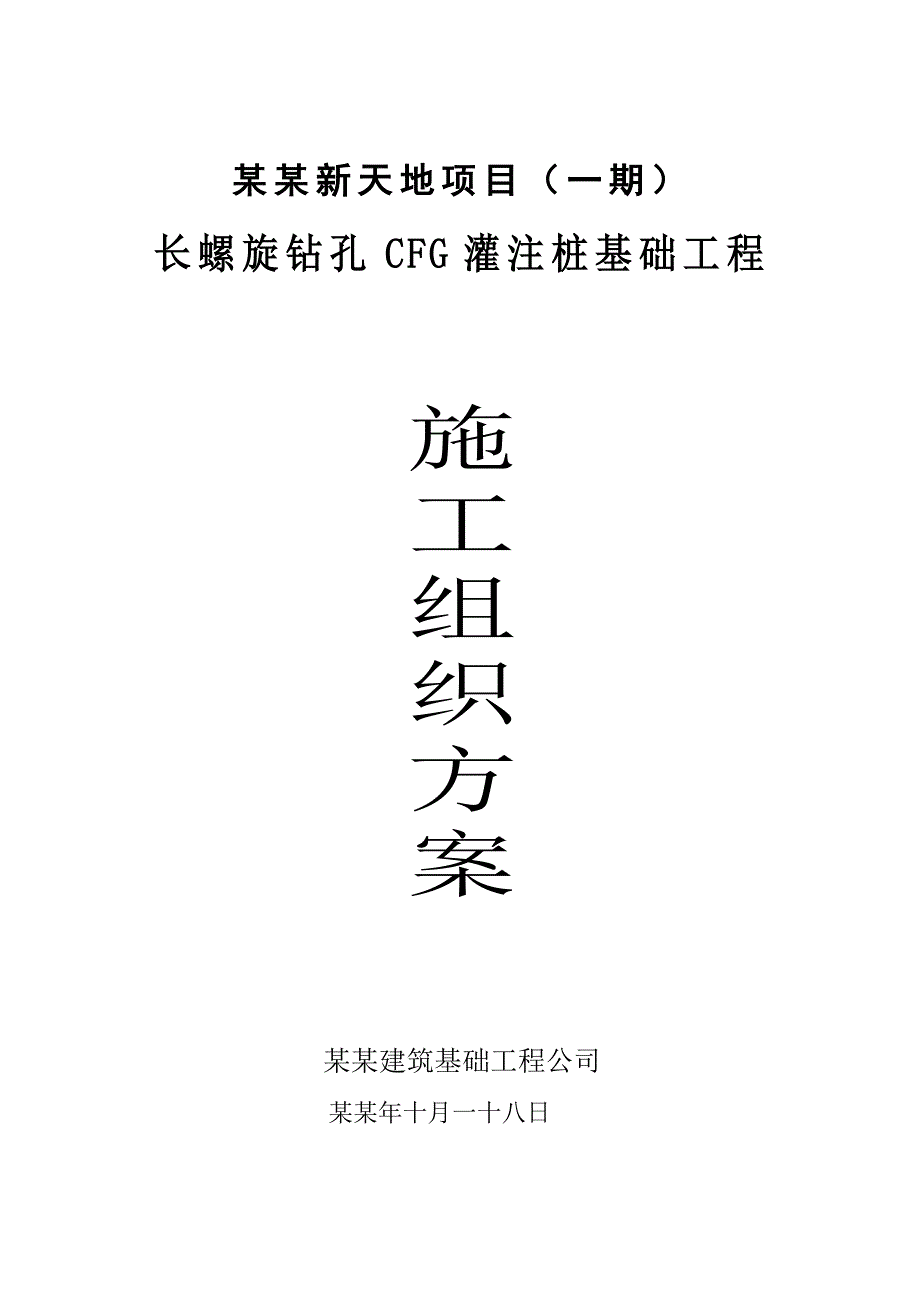

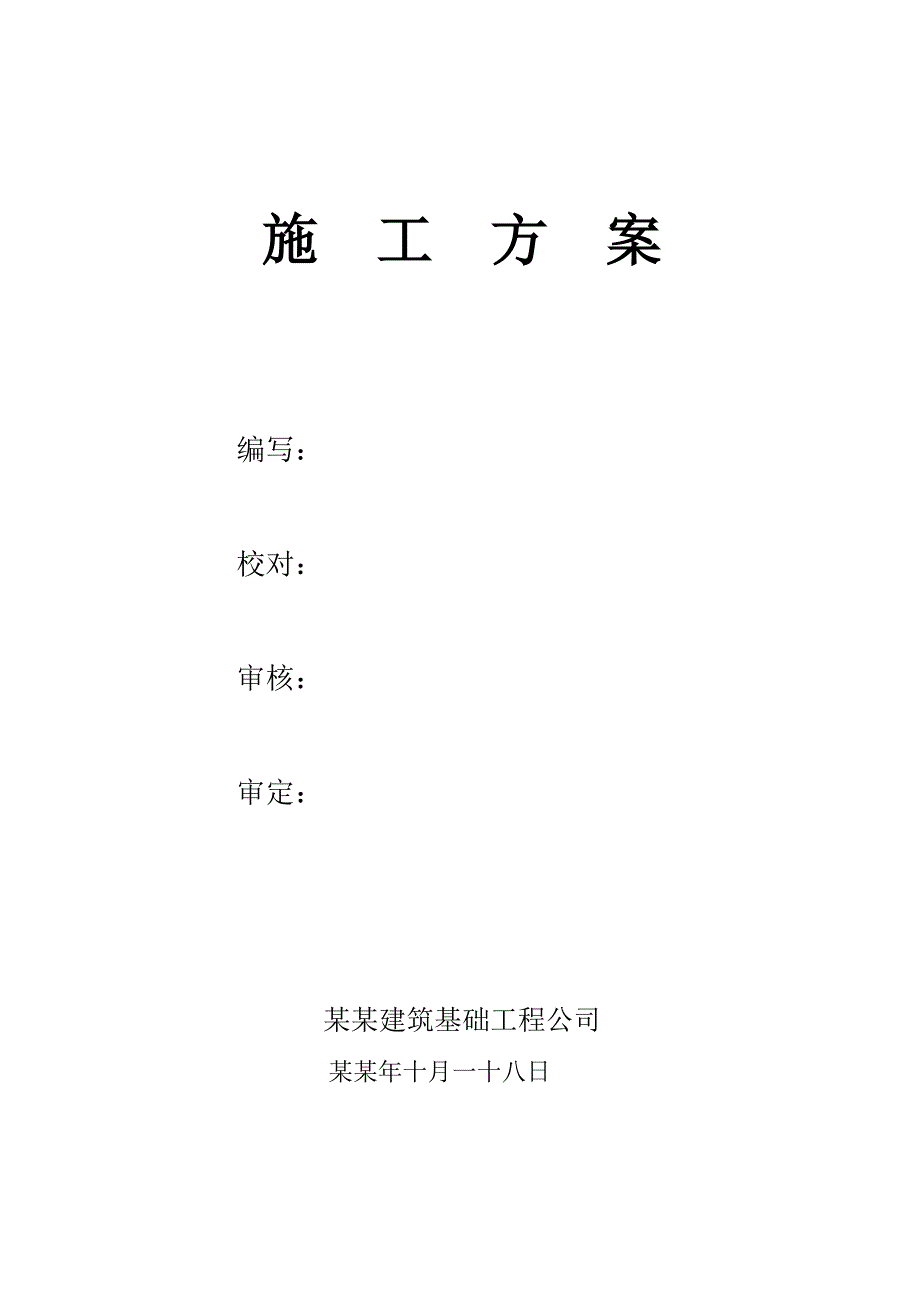

1、某某新天地项目（一期）长螺旋钻孔CFG灌注桩基础工程施工组织方案某某建筑基础工程公司某某年十月一十八日施 工 方 案编写：校对：审核：审定：某某建筑基础工程公司某某年十月一十八日目 录第一章 编制说明1第二章 工程概况1第三章 施工部署与施工方案4第四章 长螺旋钻孔灌注桩施工方案7第五章 主要施工机械设备计划9第六章 施工质量保证措施9第七章 工期保证措施13第八章 施工安全保障措施14第九章 文明施工、环境保护措施19 第一章 编制说明1.1某某新天地项目一期工程CFG桩基础施工方案编制依据 1. “ 某某新天地”长螺旋CFG灌注桩施工图，设计单位：中船第九设计研究院工程有限公司2.岩土工程
2、勘察报告，勘察单位：海南有色工程勘察设计院 1.2本工程执行的规范、规程 1、地基与基础工程施工及验收规范(GBJ202-83) 2、建筑地基处理技术规范(JGJ79-2002) 3、岩土工程勘察规范(GB50021-2001) 4、建筑桩基技术规范(JGJ94-94) 5、建筑地基基础设计规范(GB50007-2002) 6、建筑基桩检测技术规范(JGJl06-2003)7、建筑地基处理技术规范（JGJ79-2008） 第二章 工程概况 2.1项目概况本工程“某某新天地”项目由海南鑫海房地产开发有限公司投资开发的商住小区，基础处理部分有中船第九设计研究院工程有限公司设计，采用复合地基+筏板基
3、础：水泥粉煤灰碎石 “CFG” 桩，设计单桩承载力特征值为550KN，桩长为基础褥垫层底至第五层中风化玄武岩面（不入岩），施工完成后按照国家建筑地基基础工程施工质量建筑规范（GB50202-2002）作为依据对桩体质量进行检测和验收。某某建筑基础工程公司是专业从事桩基础施工的企业，已施工并达标的工程遍布海口、三亚、琼海、陵水等地，因施工质量上乘、施工进度快受到业主的好评。为保证施工进度、施工质量和施工期间的安全保障，特编制如下施工组织方案，请业主单位、监理单位、总承包单位审查，并请提出宝贵意见，其他有关事项由双方共同签定的工程承包合同中再作详细的说明。2.2场地特点与施工要求 2.2.1拟建的
4、“某某新天地”一期项目场地位于海口市某某大道南侧，似建场地北临15号路，南临6号路，西临长滨三路，东临长滨二路，地层结构：第一层中沙，松散稍密，稍湿，砂石成分为，亚圆状，颗粒较均匀。第二层中砂，砂粒主要成分为石英，颗粒亚圆形，颗粒较均匀，分布全场。第三层粗砂，以中密度状为主，砂粒成分为石英，亚圆状，颗粒不均匀，局部含砾石、砾砂，局部分布铁锰质结合物，该层层底分布灰黄色薄层粉砂。该层在场均有揭露。第四层粘土，灰色，稍湿，软可塑状，主要由粘性土组成，层表含较多中粗砂颗粒，韧性较高，干强度较高，该层局部有中风化玄武岩飘石，分布于整个场地。第五层中风化玄武岩，该层全场分布，设计桩端落在中风化玄武岩岩面
5、。2.2.2工程设计单位根据场地质勘察报告所提供的技术参数，采用长螺旋CFG灌注桩施工工艺，改善地质结构，消除砂层液化，提高抗震抗拔能力，有效地保证了建筑物的基础安全。但是第三层局部的铁锰质胶结硬块，第四层局部含有中风化玄武岩飘石，一般长臂螺旋桩钻头无法钻透，需用潜孔锤现行引孔的施工方案。2.2.3长螺旋钻孔CFG桩有着其他桩型无法比拟的施工优越性。穿透能力强。施工进度快，由于长螺旋钻孔桩机有着强大的动力（两台55KW电机）和先进的钻孔机具，一个台班可完成35-40多条桩的施工是任何桩机无法比拟的，是国内现阶段较为先进的施工工艺，正在大力推广中。自备混凝土输送泵符合节能环保要求。该机型节能环保
6、性能强，直接使用商品混凝土，减少了砂、石、水泥的运输，现场搅拌所造成的躁声和材料浪费，减少了大气污染及废渣的排放，由于钻机躁声很小可在夜间施工，不会对当地居民造成危害，能够大力配合甲方提前完成桩基的施工工期。2.3本工程长螺旋CFG桩的技术要求：2.3.1由于图纸设计该工程的基础持力层选在第五层中风化玄武岩面（不入岩），桩顶标高(筏板底部标高)至现已开挖的施工现场表面还有一米，空桩部分，加上施工过程中0.7米的保护桩头，空桩应按实际标高送空，一定要控制好施工桩长，不得过长浪费材料，不得过短没有保护桩头影响桩体的质量。2.3.2施工桩径：400m/m2.3.3施工桩长：15米左右(根据海南有色工
7、程勘探设计院提供的岩石勘探报告)2.3.4施工空桩长：甲、乙双方现场测量标高 (加0.7m保护桩长)开挖后割掉。2.3.5单桩承载力：550KW（特征值）2.3.6桩身砼强度：C202.3.7桩位偏差：1/2D2.3.8桩垂直度：1%桩身长度。2.3.9充盈系数：1-1.2。第三章 施工部署与施工方案 3.1施工部署 工程管理目标： 质量：确保工程质量优良，创省级优秀样板工程。 安全：无重伤、死亡事故，工伤率小于1%(全年)。 进度：在期限内提前完成。施工现场：创建省级安全文明工地。3.2施工管理3.2.1为了保证本工程项目的顺利进行，有目标、有秩序、优质高效地顺利完成，我公司成立“某某新天地
8、”长螺旋CFG桩桩基础工程项目部，配备有丰富施工管理经验的施工管理人员，负责本工程的施工及管理。3.2.2本工程施工6栋楼大约2000条长螺旋CFG灌注桩，施工期限四十五个工作日。3.3施工前准备3.3.1做好施工现场气象、地形和水文地质的调查并掌握各种资料，以便综合组织全过程的均衡施工，制定雨季的施工措施。3.3.2熟悉设计图纸，深入现场踏勘掌握整个场地的地质情况与业主、设计和监理单位如期召开碰头会，进行必要的技术咨询，进一步明确设计及施工要点。3.3.3与混凝土供应商洽谈并协助甲方签订商品混凝土供应合同，明确灌注桩施工对商品混凝土的特殊要求及质量保证措施，做到保质足量均衡的供应，杜绝停机待
9、料现象。3.3.4上报CFG灌注桩施工各种技术资料和施工人员登记表，供监理备案。3.3.5组织长螺旋CFG灌注桩施工所需必要的设备进场，对钻机、钻具各部位做详细的技术检查和维修工作，并做好安装和调试，确保机械设备经常处于良好状态，施工期间设备完好率不低于90%。3.3.6动力及供水，因长螺旋CFG灌注桩基础工程工期要求较紧，由甲方协助将水电接驳至施工场地红线内。3.3.7施工现场准备，为了施工顺利进行，对达不到长螺旋CFG灌注桩施工要求的局部场地进行平整和适当的硬化处理，以便混凝土车顺利进入。3.3.8测量放线，根据设计单位的总体规划设计要求，由业主方安排提供本工程的规划控制点、高程基准点，所
10、布控制点和基准点均为永久性的坐标基准点，并以书面形式报监理复核，复核无误后方可使用。控制点应采取保护措施以防破坏。利用控制点测量和校正建筑物的轴线和桩位。3.3.9对施工现场施工人员进行技术、质量、安全交底和法制思想教育，树立以质量求生存，以信誉求发展的正确思想，遵守有关施工技术和安全的法规，遵守地方治安法律法规，不违法乱纪，做遵纪守法的公民。3.3.10生活后勤保证：做好后勤工作，对职工的、衣食、住、行、医等予以全面考虑，充分调动职工的生产积极性。3.3.11施工组织机构见图3-1某某新天地项目总承包工程项目经理部CFG灌注桩工程项目经理部技术负责项目经理施工员安全员行政主管资料员质检员材料
11、员图3-1 施工组织机构图3.3.12项目组主要成员项目部主要成员名单 表3-1序号职务姓 名1项目经理2技术负责3施工员兼质检员4安全员5资料员6材料员第四章 长螺旋钻孔灌注桩施工方案4.1施工程序 当设备和施工人员进场后，按下列图所示的一系列程序做施工前的准备工作，在这些准备工作完成后进入长螺旋CFG灌注桩施工阶段。施工人员、机械设备进场与商品混凝土厂家签定C15混凝土供货合同人员进场安全技术教育设备进场安装调试设备、材料、施工人员报验施工组织方案报审确定施工主要轴线、场地标高放桩位方案审批桩位复检施工前的安全、技术交底灌注桩商品混合料浇筑申请灌注桩施工开始4.2施工方法4.2.1桩位编号
12、，施放桩位。根据设计单位提供桩位平面布置图和现场场地的实际情况和长螺旋CFG灌注桩施工顺序要求，对桩位进行编号。根据规划单位所测出的控制点测出建筑物的轴线，结合图纸设计要求，放出桩位，桩位要留有记印，并经监理复检，复检合格后，作为施工时的依据。4.2.2桩机就位，要做好钻具的安装和混凝土泵的管道联接，对准桩位关闭单向阀门下钻至钻头进入土层，启动钻孔电机，同时调整塔架的垂直度。4.2.3当钻机钻至设计深度时，开始泵送混凝土，待混凝土到达钻具底部时，开始提钻，边泵料边提钻至桩顶标高后停止泵料和提升钻机，一条桩施工完成移机至下一个桩位。4.2.4技术要求：4.2.4.1桩机提升速度：2.0m2.5m
13、/min4.2.4.2泵送混凝土量：0.4m30.48m3/min4.2.4.3垂直度：1%4.2.4.4灌料量：不小于设计灌注量(包括充盈量)详见灌注桩施工工艺流程图对准桩位开始钻孔购买商品混凝土泵送混凝土料资料员成孔至设计标高资料员按规定边提拔钻杆边泵料至地面资料员按上述工序施工打完全部灌注桩后施工结束单桩承载力检测资料员单桩动侧检测第五章 主要施工机械设备计划详见表5-1主要施工机械设备配置一览人 表5-1序号设备名称规格型号数量机械性能状况生产厂家使用时间自有或租赁1桩 机JZL-601良好山东2年自有2混凝土输送泵60B1良好徐州2年自有第六章 施工质量保证措施 6.1质量目标 科学
14、管理，精心施工，严格检查，为业主提供满意的精品工程，确保工程质量达到合格，并力争达到优良工程。6.2质量控制原则 为确保按质按量完成工程承包合同及施工图纸所规定的全部任务，必须根据国家、省、市的施工规范、规程、规定以及工程项目施工图特有的要求，进行全过程的施工质量控制。6.3施工管理措施 (1)将质量目标列为项目经理部考核的第一目标，制定具体的实施办法，奖优罚劣，增强项目经理部对质量管理的认识。 (2)做好图纸会审和各项技术交底工作， 做好各项工种的反复技术交底，让所有施工人员领会设计意图和质量控制要点。 (3)加强质安员和质量检查员在施工过程的质量监督，实行质量管理中质安员或质检员的一票否决制，发现施工现场不按设计文件、相关规范和规程进行施工时，质安员或质量检查员有权停止现场施工，并勒令班组限期整改。 (4)建立健全公司内部的两级测量复核制度，强化测量管理工作，杜绝因测量失误而造成重大不合格品的可能性。 (5)工程质量检查以班组自检和专
