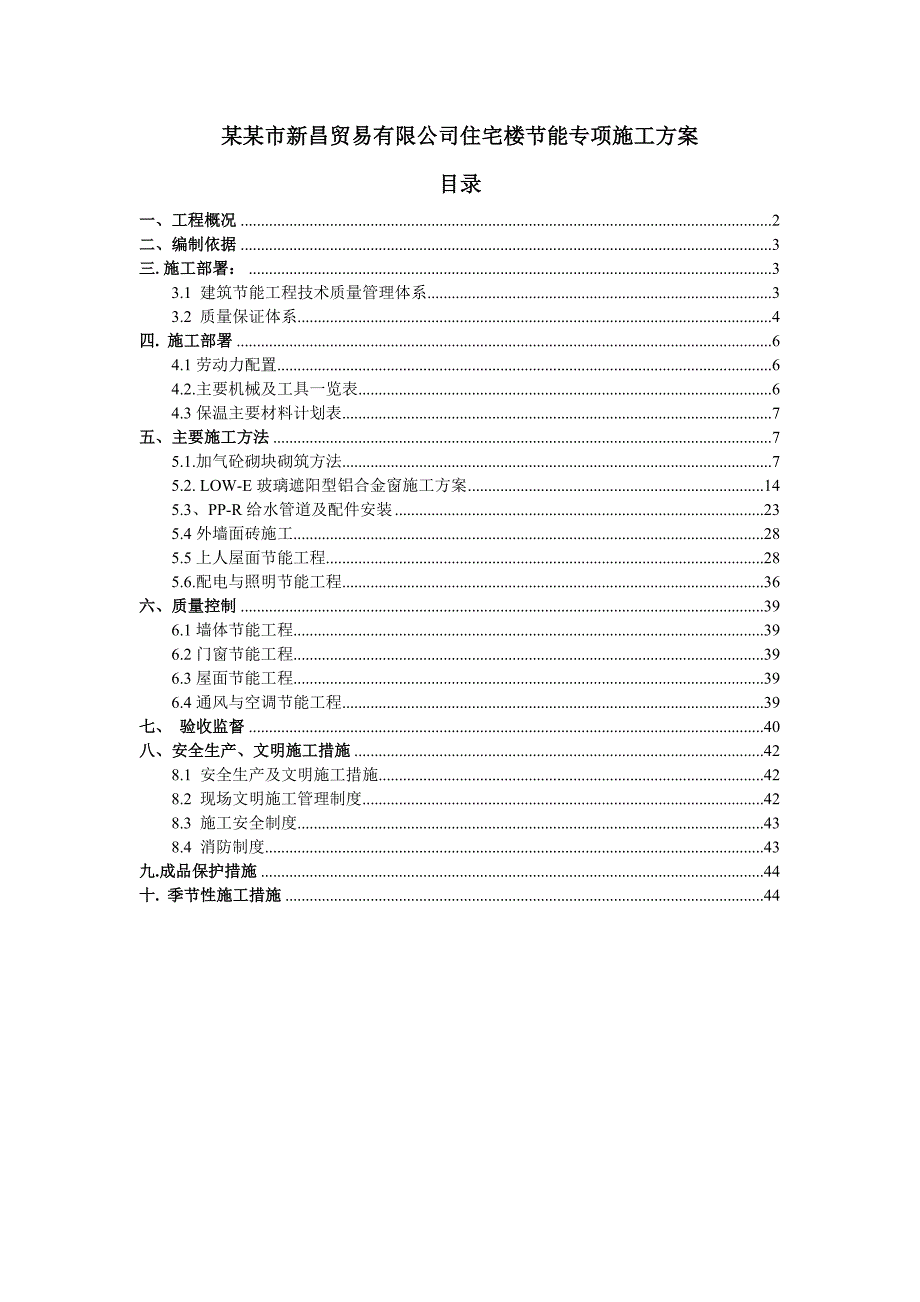

1、某某市新昌贸易有限公司住宅楼节能专项施工方案目录一、工程概况2二、编制依据3三.施工部署：33.1 建筑节能工程技术质量管理体系33.2 质量保证体系4四. 施工部署64.1劳动力配置64.2.主要机械及工具一览表64.3保温主要材料计划表7五、主要施工方法75.1.加气砼砌块砌筑方法75.2. LOW-E玻璃遮阳型铝合金窗施工方案145.3、PP-R给水管道及配件安装235.4外墙面砖施工285.5上人屋面节能工程285.6.配电与照明节能工程36六、质量控制396.1墙体节能工程396.2门窗节能工程396.3屋面节能工程396.4通风与空调节能工程39七、 验收监督40八、安全生产、文明
2、施工措施428.1 安全生产及文明施工措施428.2 现场文明施工管理制度428.3 施工安全制度438.4 消防制度43九.成品保护措施44十. 季节性施工措施44一、工程概况工程名称：某某市新昌贸易有限公司住宅楼建设单位：某某市新昌贸易有限公司设计单位：某某建筑设计有限公司勘察单位：某某建筑设计有限公司监理单位：某某市宏厦工程建设监理有限公司施工单位：某某建设工程有限公司建设地点：某某市某某区龙安路西侧建筑面积：总建筑面积为6455.3某某市新昌贸易有限公司住宅楼位于某某市某某区龙安路西侧，框剪结构，地上10层，高度33.2米，首层层高4.8米，二层层高3.5米，四至九层层高3.0米，十层
3、层高为3.5米。建筑节能工程概况详见下表。建筑节能部位、做法序号部位做法1墙体节能工程外墙面地面以下采用粉煤灰烧结砖，其余采用200厚加气混凝土砌块2门窗节能工程外窗铝合金门窗采用90系列，窗1.4厚、门2.0厚铝合金，3.0厚采光顶玻璃3屋面节能工程屋面40厚挤塑聚苯乙烯泡沫塑料板4通风与空调节能工程空调采用分体空调（能效比符合国家标准）通风采用自然通风，卫生间采用机械排风5给排水节能工程（1）一、二层采用市政给水直接供水，节能环保。（2）给水管材财选用PP-R管，减少输送过程中的能量损失。（3）所有卫生洁具均选用节水型洁具及其配件，给水龙头均选用陶瓷片密封节水型龙头。6照明节能工程室内照明
4、节能灯具二、编制依据1、某某市新昌贸易有限公司住宅楼施工图纸2、外墙保温工程技术规程 JGJ 14420043、05系列建筑标准设计图集4、建筑施工手册第四版5、建筑节能工程施工质量验收规范GB 50411-20076、其他相关施工标准规范、产品行业标准三.施工部署：3.1 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：施工组织总负责人项目工程师现场施工负责人机电负责人质量监控技术协调工程部物资负责机电安装部安全监控节能作业班
5、组组 长：刘锋强（项目经理）负责组织协调工作副组长：张献文（生产副经理）负责现场施工指挥、质量监督工作吴修文（项目技术负责人）技术总部署、方案编制及交底组 员：胡桂兴现场施工管理、协调周礼桥现场施工质量及细部施工做法管理3.2 质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。建筑节能施工前，施工单位应编制建筑节能工程施工方案并经监理（建设）单位审查批准。施工单位应对从事建筑节能工程施工作业的人员进行技术交底和必要的实际操作培训。在施工过
6、程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：3.2.1建筑节能材料和设备的要求：A. 建筑节能工程使用的材料、设备等，必须符合设计要求及国家有关标准的规定。严禁使用国家明令禁止使用与淘汰的材料和设备。B.材料和设备进场验收应遵守下列规定：（1）.对材料和设备的品种、规格、包装、外观和尺寸等进行检查验收，并应经监理工程师（建设单位代表）确认，形成相应的验收记录。（2） 对材料和设备的质量证明文件进行核查，并应经监理工程师（建设单位代表）确认，纳入工程技术档案。进入施工现场用于节能的材
7、料和设备均应具有出厂合格证，中文说明书及相关性能检测报告，定型产品和成套技术应有型式检验报告。(3) 对材料和设备应按照建筑节能工程施工质量验收规范GB50411-2007第59页符附录A及本规范各章的规定在施工现场抽样复验。复验应为见证取样送检。C. 建筑节能工程使用的材料的燃烧性能等级和阻燃处理，应符合设计要求和现行国家标准高层民用建筑设计防火规范GB50045建筑内部装修设计防火规范GB50222和建筑设计防火规范GB50016等的规定。D. 建筑节能工程使用的材料应符合国家现行有关标准对材料有害物质限量的规定，不得对室内外环境造成污染。E. 现场配制的材料如聚合物砂浆等，应按设计要求或
8、试验室给出的配合比配制.当未给出要求时，应按照施工方案和产品说明书配制。F. 节能保温材料在施工使用时的含水率应符合设计要求、工艺要求及施工技术方案要求。当无上述要求时，节能保温材料在施工使用时的含水率不应大于正常施工环境湿度下的自然含水率，否则应采取降低含水率的措施。3.2.2施工过程控制。A.建筑节能工程应按照经审查合格的设计文件和经审查批准的施工方案施工。B.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。C.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。D.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追
9、溯性。E.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。F. 做好各专业接口及预留预埋的专业检查。G. 建筑节能工程的施工作业环境和条件，应满足相关标准和施工工艺的要求。节能保温材料不宜在雨雪天气中露天施工。3.2.3建筑节能工程现场检验:A 建筑围护结构施工完成后，应对围护结构的外墙节能构造和严寒、寒冷、夏热冬冷地区的外窗气密性进行现场实体检测，当条件具备时，也可直接对围护结构的传热系数进行检测。B. 外墙节能构造和外窗气密性的现场实体检验，其抽样数量可以在合同中约定，但合同中约定的抽样数量不应低于本规范的要求，当无合同约定时应按照下规定抽样: 每个单位工程的外墙
10、至少抽查3处，每处一个检查点。 每个单位工程的外窗至少抽查3樘，当一个单位工程外窗有2种以上品种，类型和开启方式时，每种品种、类型和开启方式的外窗应抽查不少于3樘。C 外墙节能构造的现场实体检验应在监理（建设）人员见证下实施，可委托有资质的检测机构实施，也可由施工单位实施。D 外窗气密性的现场实体检测应在监理（建设）人员见证下实施，可委托有资质的检测机构实施.E 当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验，仍然不符合要求时应给出“不符合设计要求”的结论。 对于不符合设计要求的围护结构节能构
11、造应查找原因，对因此造成的对建筑节能的影响程度进行计算或评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。 对于建筑外窗气密性不符合设计要求和国家现行标准规定的，应查找原因进行修理，使其达到要求后重新进行检测，合格后方可通过验收。四. 施工部署4.1劳动力配置放线工技工杂工合计1203244.2.主要机械及工具一览表序号机械设备名称数量单位设备状况1电热丝切割器1台良好2冲击钻2把良好3电动搅拌器2把良好4螺丝刀5台良好5壁纸刀5把良好62m托线板3把良好7抹子5把良好8剪刀3把良好92m靠尺2把良好4.3保温主要材料计划表序 号材 料 名 称规 格 型 号1聚苯板90060
12、080mm、90060090mm、900600100mm、900600130mm2矿渣硅酸盐水泥PS32.53粘贴用聚合物乳液 -4面层用聚合物乳液 -5涂塑耐碱玻纤网格布55，布重160 g/m261.6镀锌铁丝网孔20207固定件专用尼龙胀管螺丝锚固五、主要施工方法5.1.加气砼砌块砌筑方法1、砌筑形式：为全顺,即各皮砌块均为顺砌。2、砌体施工前准备：将楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。在砌筑时，提前2d应向砌筑面适量浇水。3、砌块排列：墙体砌块排列详见蒸压加气砼砌块建筑构造（05ZJ103）,按砌块排列图在砌体线范围内分块定尺、划线，排列砌块的方法和
13、要求如下：砌块砌体在砌筑前，根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块（见下图）。 950窗台排砖及圈梁、构造柱设置图 洞口、边排砖图门边排砖、构造柱、过梁设置图砌块上、下皮应对孔错缝搭砌，搭砌长度不小于砌块长的1/2，也不应小于90mm，如果搭错缝长度满足不了规定的搭接要求，应根据砌体构造设计规定采取在水平灰逢中设置2根直径6mm的钢筋或直径4mm钢筋网片，加筋长度不应小于700mm。（见下图）用加气砼砌块砌墙时，墙底部应砌MU10粘土砖，其高度不宜小于200mm。厨房卫生间墙体底部砌筑前应浇250MM高砼。4、砌筑施工要点：1）灰缝要均匀一致，
14、水平灰缝一般为10mm，水平灰缝砂浆饱满度水不小于90%，垂直灰缝宽度为10mm, 竖向接头应挤紧，不得有通缝透亮现。针对不同砌筑方式，墙体竖向灰缝有不同要求。外墙转交及纵横墙交界处，应将砌块分皮咬槎，交错搭砌，砌体垂直缝与门窗洞口边线应避开同缝，且不得采用砖镶砌。掺入AM-2型掺加剂的砌筑砂浆搅拌应采用机械搅拌，搅拌时间不应少于1.5min。砌块砌筑前一天应进行浇水湿润，冲去浮尘墙的转角处和交接处应同时砌筑，需要留槎困难时留马牙槎，加拉接筋，拉接筋的数量为每半砖厚墙设16钢筋，沿墙高500mm设置一道，埋入长度从墙体留槎处算起，每边均不小于500mm，钢筋末端设900弯钩。2）钢筋混凝土构造柱施工：施工前依据施工图及抗震构造设计规范进行构造柱布置，把结构施工中预留构造柱钢筋修整，进行构造柱钢筋绑扎。砌砖时，墙体与构造柱连接处砌成马牙槎进退应不小于60mm，马牙槎应先退后进。墙中的构造柱必须先砌墙后浇筑混凝土。砌体与构造柱之间的构造筋，
