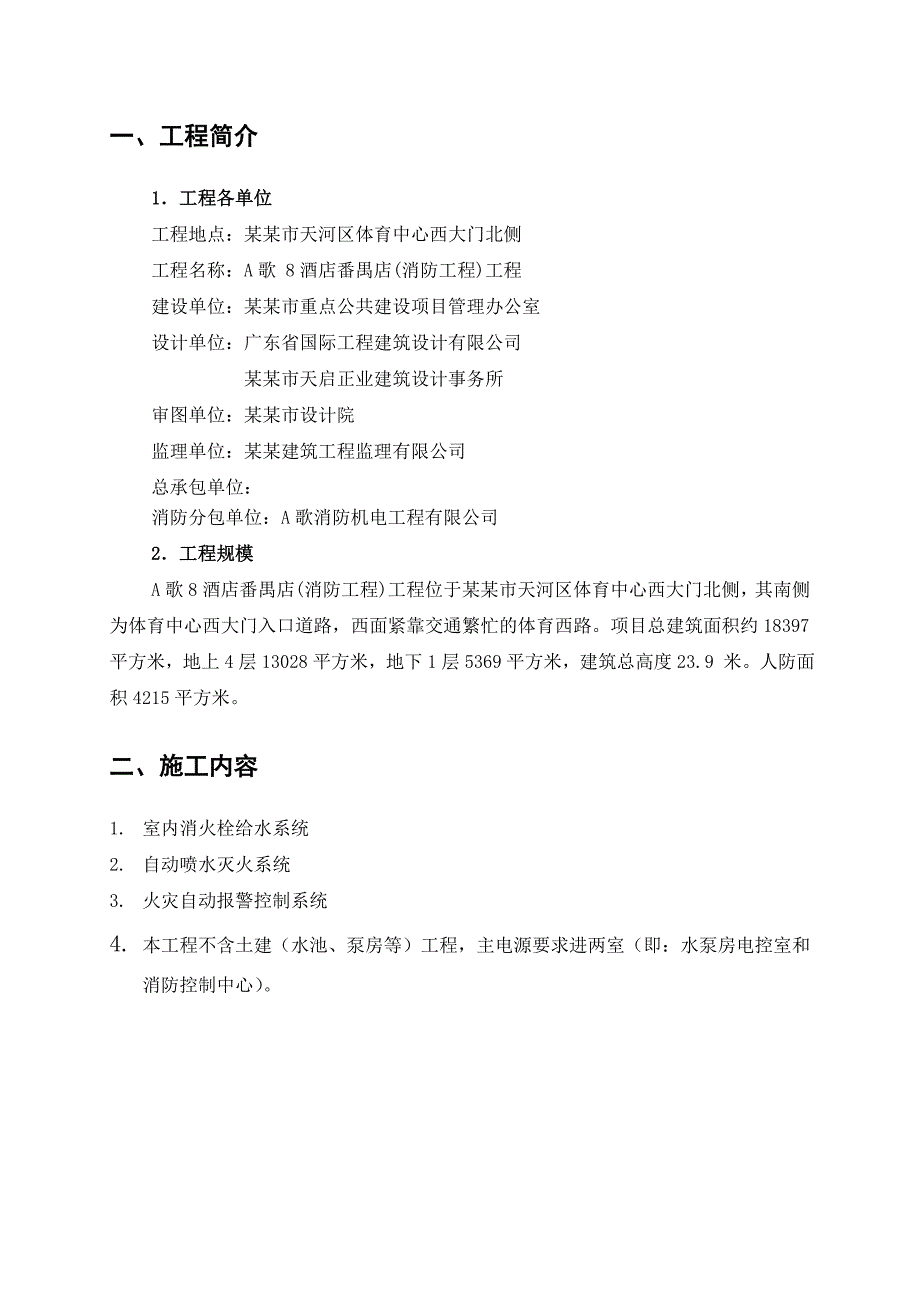

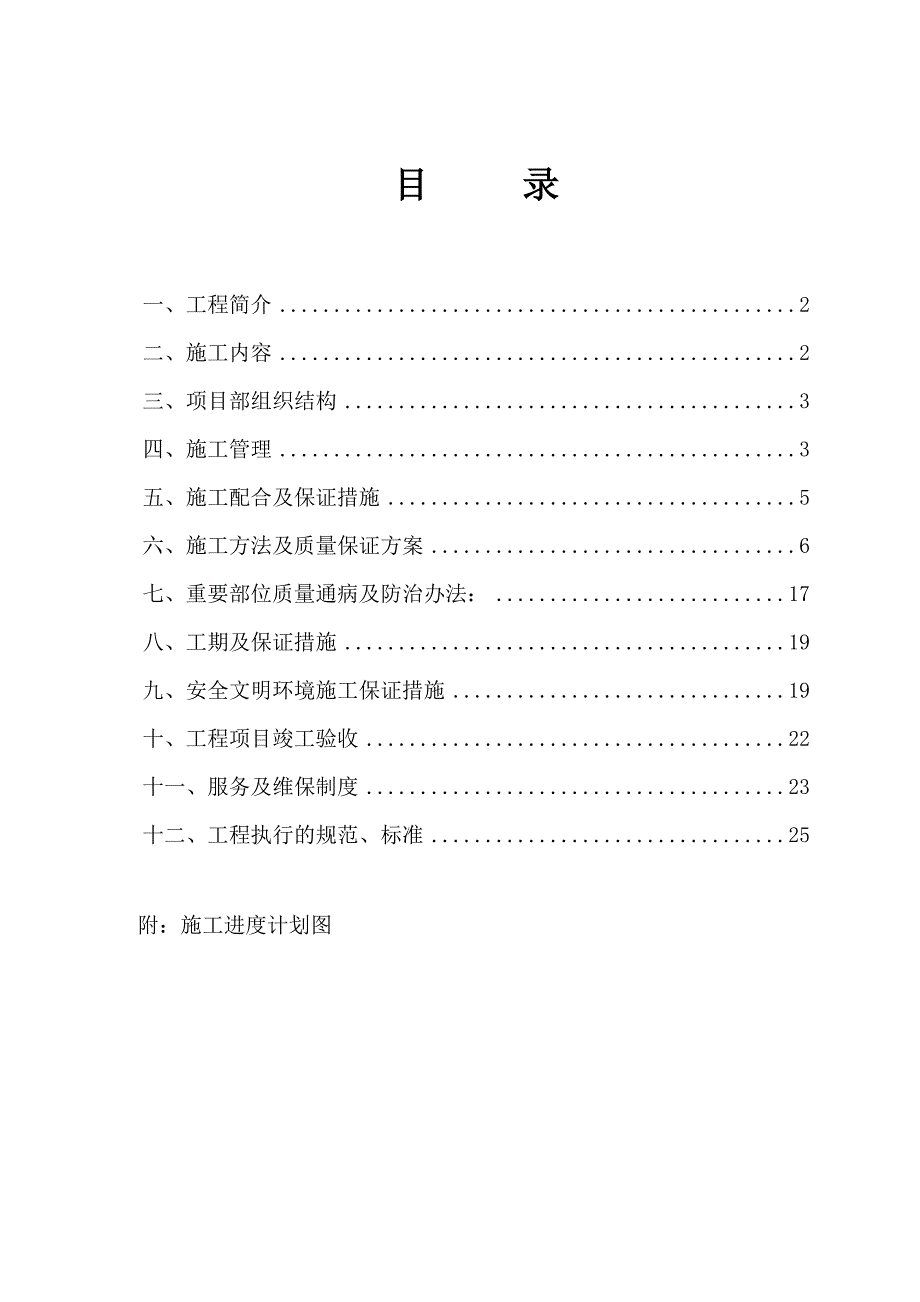

1、目 录一、工程简介2二、施工内容2三、项目部组织结构3四、施工管理3五、施工配合及保证措施5六、施工方法及质量保证方案6七、重要部位质量通病及防治办法：17八、工期及保证措施19九、安全文明环境施工保证措施19十、工程项目竣工验收22十一、服务及维保制度23十二、工程执行的规范、标准25附：施工进度计划图一、工程简介1工程各单位工程地点：某某市天河区体育中心西大门北侧工程名称：A歌 8酒店番禺店(消防工程)工程建设单位：某某市重点公共建设项目管理办公室设计单位：广东省国际工程建筑设计有限公司 某某市天启正业建筑设计事务所审图单位：某某市设计院监理单位：某某建筑工程监理有限公司总承包单位：消防分

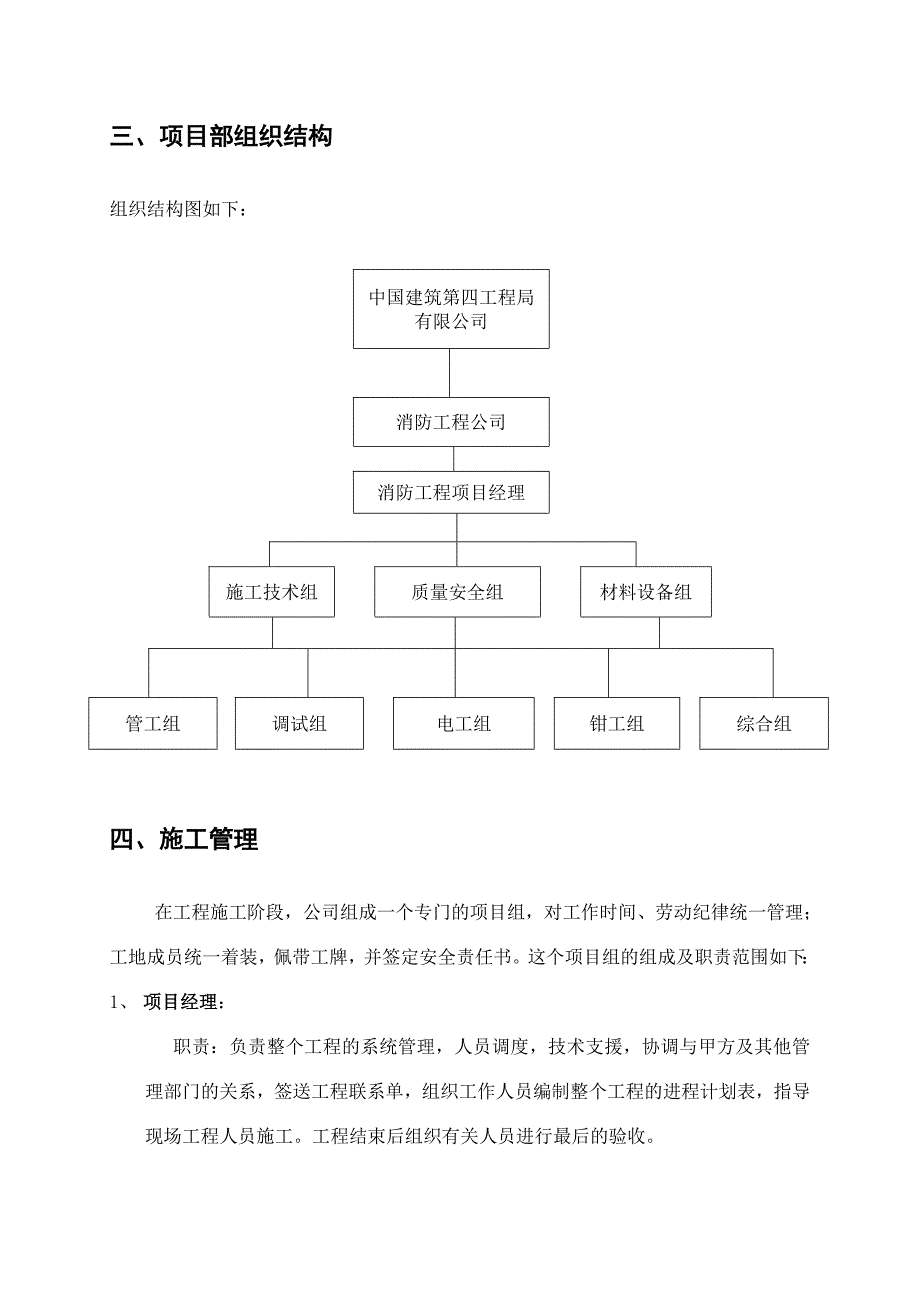

2、包单位：A歌消防机电工程有限公司2工程规模A歌8酒店番禺店(消防工程)工程位于某某市天河区体育中心西大门北侧，其南侧为体育中心西大门入口道路，西面紧靠交通繁忙的体育西路。项目总建筑面积约18397平方米，地上4层13028平方米，地下1层5369平方米，建筑总高度23.9 米。人防面积4215平方米。二、施工内容1. 室内消火栓给水系统2. 自动喷水灭火系统3. 火灾自动报警控制系统4. 本工程不含土建（水池、泵房等）工程，主电源要求进两室（即：水泵房电控室和消防控制中心）。三、项目部组织结构组织结构图如下：中国建筑第四工程局有限公司消防工程公司消防工程项目经理施工技术组质量安全组材料设备组管
3、工组调试组电工组钳工组综合组四、施工管理 在工程施工阶段，公司组成一个专门的项目组，对工作时间、劳动纪律统一管理；工地成员统一着装，佩带工牌，并签定安全责任书。这个项目组的组成及职责范围如下：1、 项目经理： 职责：负责整个工程的系统管理，人员调度，技术支援，协调与甲方及其他管理部门的关系，签送工程联系单，组织工作人员编制整个工程的进程计划表，指导现场工程人员施工。工程结束后组织有关人员进行最后的验收。2、 质量管理处 职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理，监督各部门的质量落实情况；并参与甲方、监理的与本工程有关的隐蔽工程验收工作。3、 工程主管： 职责：负责工程
4、施工中各个工种、各个工序的工程质量整体工程的质量管理。负责施工现场的施工及施工人员的安排，带领施工人员规范施工，作好施工记录，负责工程中的具体技术问题的解决，向项目经理及公司汇报施工完成情况，签字负责。4、 材料供应部：A歌根据施工科汇发展快8酒店番禺店(消防工程)料及工具等采购要求、交项目经理批准，填写材料申购单，交公司采购或现场采购。5、 技术部：负责施工图纸技术交底，经项目经理、工程主管内部交底，确保工期及施工进度。6、 核算部：负责施工过程更改，竣工核算工程量及竣工图纸的绘制，完成竣工决算，此工作由工程主管、项目经理及施工队长完成。7、 资料员：负责施工过程所有技术资料、图纸、工作联系
5、函、隐蔽工程记录、质量评定表、监理会议纪要、施工记录内容等相关文件汇总分类。8、 安全员：负责工程施工现场、限公司安全规范操作等进行定时检查，发现隐患及时改正，督促施工人员安全施工。负责施工过程的安全生产，制定安全治安条例，加强安全培训，确保纪律严明，安全大计。9、 后勤处：负责现场施工人员的生活等方面的服务后勤。10、 综合处：协调各部门各人员之间的关系及现场其它情况。五、施工配合及保证措施 在该项工程的施工过程中，为保证工程的进度和质量，我们积极与甲方施工管理人员配合，以保证甲方的要求自始自终得到贯彻。同时能及时解决施工过程中施工条件不足的问题。1、必备的施工条件：A、 业主方指派专人负责
6、与我方协调和配合；B、 业主方提供现场施工电源、水源和其他必要的施工条件（三通一平）。C、 我方在接到甲方进场施工通知和现场条件具备的情况下，三天内进场施工，施工材料进入施工场地。2、与装饰的配合：主要是办公室及平面布置、室内装修及造型的形成情况，这将影响到管网的标高和探头、喷淋头的布置。需参照土建装饰其相应的图纸进行工作安排。3、与电气安装的配合： 安装公司必须提供电源控制箱动力控制箱、水泵控制箱接线方式。4、与其他施工方的衔接配合： 我们在施工期间服从甲方统一安排，作好与其他项目施工方的相互衔接工作，系统地制定工程分项进度，合理地安排各个工种与边缘项目的技术接口，把本项目施工管理全面推向科
7、学化、系统化、A歌模化、文明化。5、施工期间，由于甲方原因或其他出现设计方案的更改或使用材料方面的更改的，我方现场工程主管会积极与甲方联系，及时把甲方的意见和建议转告项目经理，并及时作出更改方案图和更改说明，待甲方签字认可后，我方进行更改施工。六、施工方法及质量保证方案针对本工程消防系统的具体情况，提出以下的施工方法：1、 为了保证施工质量，必须严格按规范规程进行施工。2、 考虑本次工程的工期，故在其人员的配置上基本保持其固定性。3、 必须严格按以下的施工注意施工。（一）消防报警及联动系统工程：1、系统管线的施工要求：A火灾自动报警系统的传输线路和24V下供电的控制线路，应采用电压等级不低于交
8、流250V的铜芯绝缘导线或铜芯电缆。采用交流220/380V的供电和控制线路应采用电压等级不低于交流500V的铜芯绝缘导线或铜芯电缆。B火灾自动报警系统的传输入线路采用穿金属管、经阻燃处理的硬质塑料管或封闭式线槽保护方式布线。C消防控制、通信和警报线路采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火保护措施。D不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔中。E火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20M。2、安装光电感烟探测器时应注意的事项：A本次工程在梁的顶棚上设置感烟探测器时，应符合下列规
9、定：a、 当梁突出顶棚的高度小于200mm时，可不计梁对探测器保护面积的影响。b、 当梁突出顶棚的高度为200-600mm时，应确定梁对探测器保护面积的影 响和一只探测器能够保护的梁间区域的个数。c、 当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设 置一只探测器。当梁间净距小于1m时，可不计梁对探测器保护面积的影响快8酒店番禺店(消防工程)度小于A歌m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。这在两超市的办公区域时多见，此时应其设置。D探测器至墙壁、梁边的
10、水平距离，不应小于0.5m；探测器周围0.5m内，不应有遮挡物。E办公的房间被设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。F探测器应小于1.5m,并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。G探测器宜水平安装。当倾斜安装时，倾斜角不应大于45。H在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。I 光电感烟探测器的安装图：3、模块的安装：A在安装时一定要认清其型号，被控制的设备，被控制设备所能提供的接点及接线方式，达到的要求等。B模块一定要固定牢固，安装于被控制的设备的附近。C模块的接线及保护措施
11、要得当。D各类模块的接线图：4、公共广播的布置与安装：a. 建筑内扬声器应设置在走道和大厅等公共场所。b. 每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。c. 火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。5、手报及电话插孔的安装a. 每个防火分区应至少设置一个手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的距离不应大于30m。手动火灾报警按钮宜设置在公共活动场所的出入口处。b. 手动火灾报警按钮应设置在明显的
12、和便于操作的部位。当安装在墙上时，其底边距地高度宜为1.3-1.5m, 且应有明显的标志。c. 手动报警按钮接线图其中：Z1、Z2：无极性信号二总线接线端子K1、K2：无源常开输出端子布线要求：信号线Z1、Z2采用RVS双胶线，导线截面1.0mm2。6、控制器的安装：a. 控制器面盘前的操作距离：单列布置时不应小于1.5m；双列布置时不应小于2m。在值班人员经常工作的一面，面盘至墙的距离不应小于3m。面盘的维修距离不宜小于1m。b. 集中火灾报警控制器或广播控制柜安装在墙上的，其底边距地面高度m，其靠近门轴的侧面距墙上不应小于0.5m，正面操作距离不应小于1.2m。布线要求：a控制器信号总线采
13、用RVS双绞线，截面积1. 0mm2b控制器与控制器之间的通讯总线采用RVVP屏蔽线，截面积1. 0mm2c控制器输出的多线制控制点外接线采用BV线，截面积截面积2.5mm2d与彩色CRT系统采用RS-232标准接口连接，最大连接线长度不宜超过15m7、接地问题：A、火灾自动报警系统接地装置的接地电阻值应符合下列要求：采用专用接地装置时，接地电阻值不应大于4;采用共用接地装置时，接地电阻值不应大于1。B、接地干线应采用铜芯绝缘导线，其线芯截面面积不应小于25m。接地干线宜穿硬质塑料管埋设至接地体。C、由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，其线芯截面面积不应小于4m
14、。E、消防电子设备凡采用交流供电时，设备金属外壳和金属支架等应作保护接地，接地线应与电气保护接地干线（PE线）相连接。8、系统其它要求：A、 消防控制设备的控制电源及信号回路电压宜采用直流24V。B、 火灾自动报警系统应设有主电源和直流备用电源。C、 火灾自动报警系统的主电源应采用消防电源，直流备用电源宜采用火灾报警控制器的专用蓄电池或集中设置的蓄电池。当直流备用电源采用消防系统集中设置的A歌电池时，火灾报警控制器应采用单独的供电回路，并应保证在消防系统处于最大负载状态下不影响报警控制器的正常工作。（二）水喷淋及消火栓部分 根据消防水系统图纸，消防管道DN100以下都用热镀锌钢管采用螺纹连接，管道大于DN100者用热镀锌无缝钢管采用沟槽式卡箍连接1、沟槽式卡箍连接的优点：（1）槽式管件接头无需焊接，因此比传统安装轻易、更加环保，不需要二次镀锌，不存在二次安装等诸多程序。安全的纯机械安装，使其特别适合禁火工扳手操作，比传统法兰连接速度快了好几倍。 （2）式管件重量比法兰轻，螺栓数量少。科学合理的设计为管道提供三重密封。密封原理是在静止时靠密封圈的弹性形成第一道密封；接头安装后，密封圈受卡箍或支口盖密封槽内部空气的限制，被动进一步压紧管道而形成第二道密封；管道内
