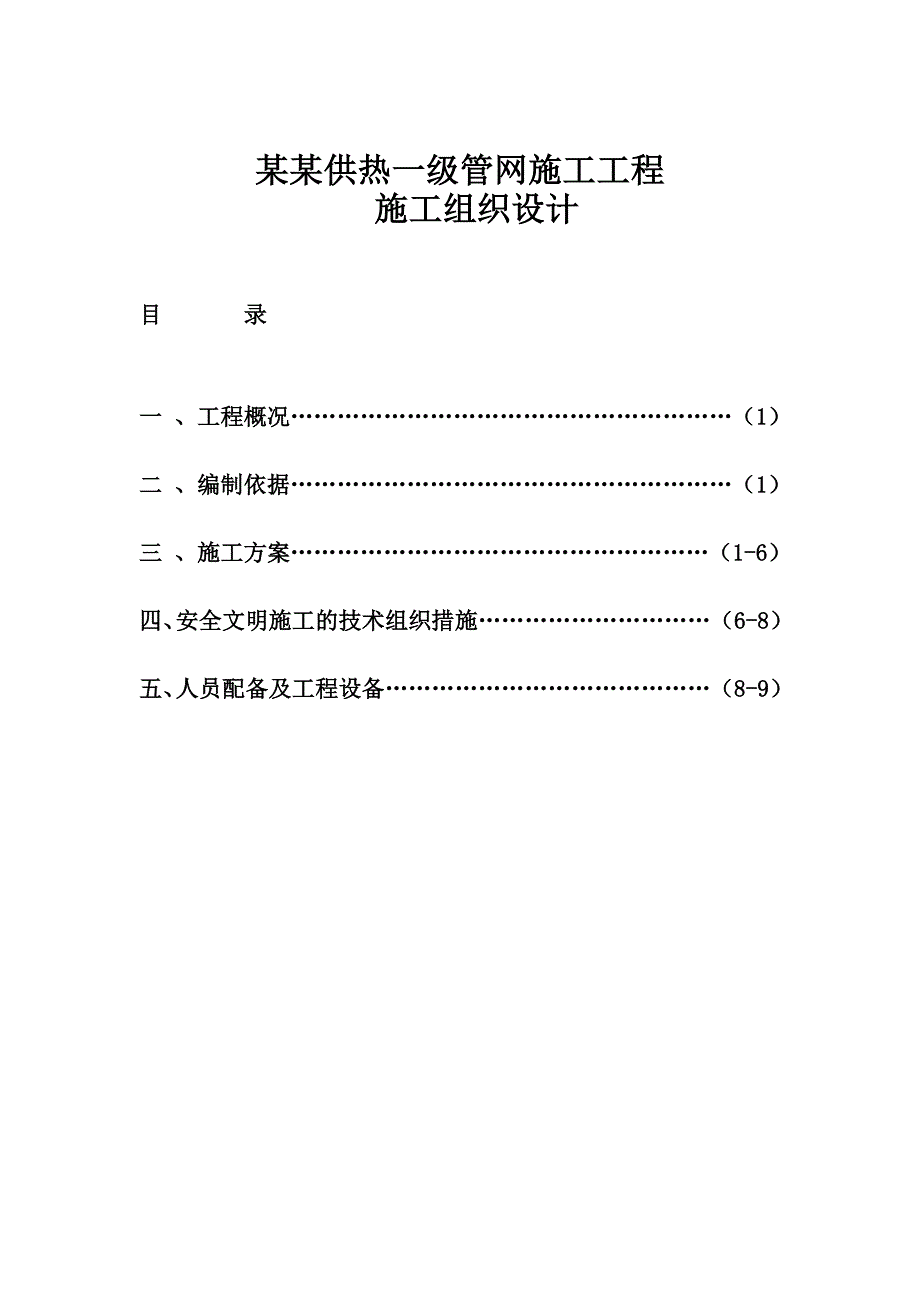

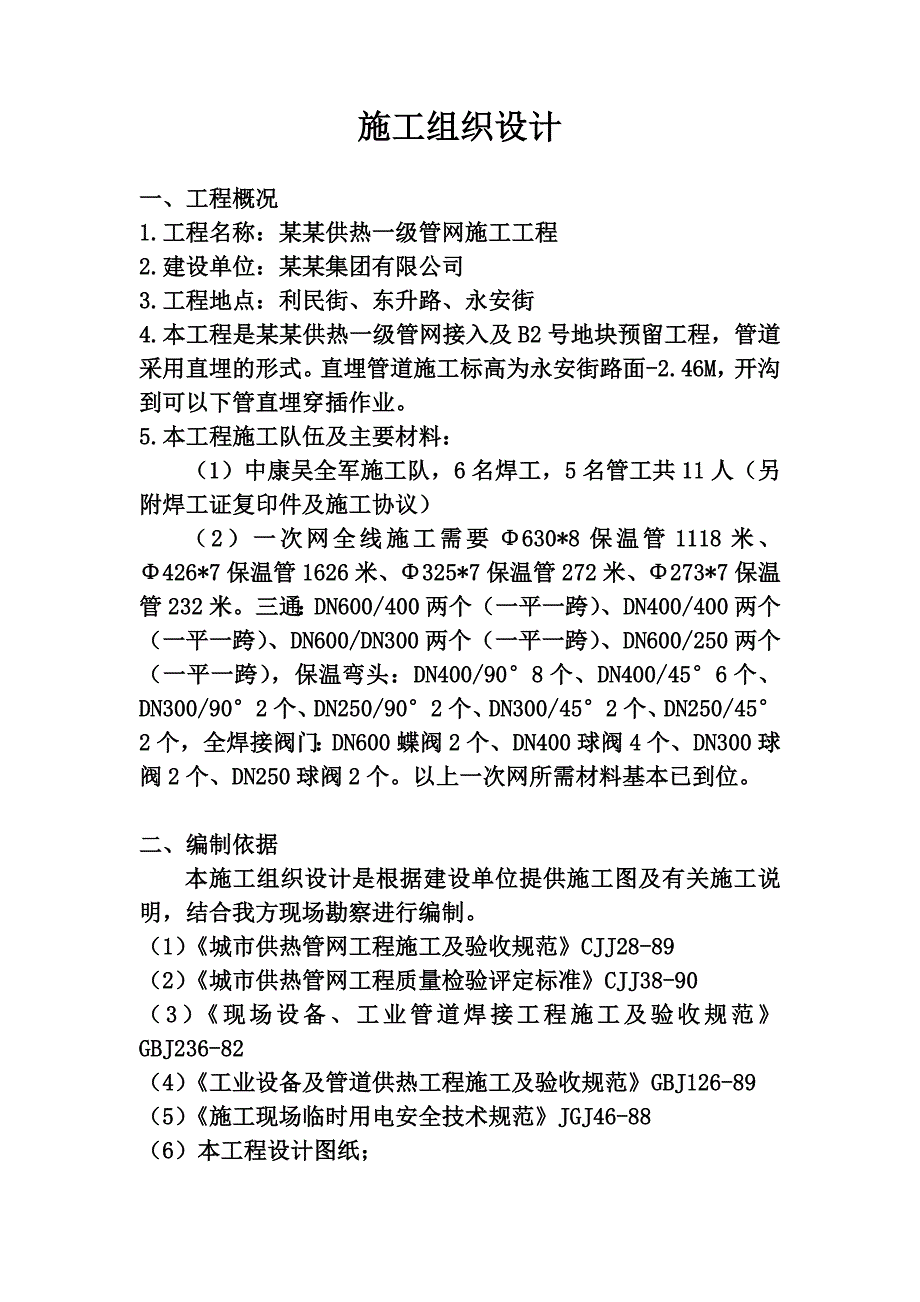

1、 编号：SZ1-12某某供热一级管网施工工程施工组织设计审批： 审核：编制：某某能源集团有限公司工程技术部某某年8月某某供热一级管网施工工程 施工组织设计目 录一 、工程概况（1）二 、编制依据（1）三 、施工方案（1-6）四、安全文明施工的技术组织措施（6-8）五、人员配备及工程设备（8-9）施工组织设计一、工程概况1.工程名称：某某供热一级管网施工工程2.建设单位：某某集团有限公司3.工程地点：利民街、东升路、永安街4.本工程是某某供热一级管网接入及B2号地块预留工程，管道采用直埋的形式。直埋管道施工标高为永安街路面-2.46M，开沟到可以下管直埋穿插作业。5.本工程施工队伍及主要材料：
2、（1）中康吴全军施工队，6名焊工，5名管工共11人（另附焊工证复印件及施工协议）（2）一次网全线施工需要630*8保温管1118米、426*7保温管1626米、325*7保温管272米、273*7保温管232米。三通：DN600/400两个（一平一跨）、DN400/400两个（一平一跨）、DN600/DN300两个（一平一跨）、DN600/250两个（一平一跨），保温弯头：DN400/908个、DN400/456个、DN300/902个、DN250/902个、DN300/452个、DN250/452个，全焊接阀门：DN600蝶阀2个、DN400球阀4个、DN300球阀2个、DN250球阀2个。
3、以上一次网所需材料基本已到位。二、编制依据本施工组织设计是根据建设单位提供施工图及有关施工说明，结合我方现场勘察进行编制。（1）城市供热管网工程施工及验收规范CJJ28-89（2）城市供热管网工程质量检验评定标准CJJ38-90（3）现场设备、工业管道焊接工程施工及验收规范GBJ236-82（4）工业设备及管道供热工程施工及验收规范GBJ126-89（5）施工现场临时用电安全技术规范JGJ46-88（6）本工程设计图纸；三 、主要施工方案(一)、直埋管段基坑开挖根据现场地理条件，本工程直埋管段主要在利民街、东升路、永安街施工，由朔方路与利民街口向西至东升路，向南至永安街，再向西至安北路敷设管道
4、DN600/DN400保温管，管道多数为东西走向，全线沟槽长1624米，管道顶直埋深度均为大于1.5m。1、管沟开挖采用160挖机挖掘机挖土，人工配合的方式进行。2、管沟土方开挖及运输（1）、根据本标段土质、地理条件、地上构筑物以及施工环境等情况。沟槽的开挖采用直槽开挖的形式，挖掘机械采用0.5方斗容量的挖掘机，土方外运要全面考虑，多余土方随挖随运走，以减少占用场地和施工工作面。（2）、为加快工程进度，沟槽开挖及其它土方工程都以挖掘机施工为主，如有地下管线路段则只能用人工开挖，挖到距沟槽底标高10-15cm后由人工清理平整，避免超挖、破坏土基。（3）、基坑开挖时，尽量考虑土方平衡，以尽量减少土
5、方外运的数量，以免造成二次回运土方。（4）、要做好施工前的准备工作和施工中的检查工作，每项工程施工前，技术人员要结合具体气象条件及工程任务特点，详细地做好对施工人员的技术交底，保证每个施工人员了解每一步施工要求，并监督施工人员按施工方案的要求执行。（二）、砂垫层施工1、按砂垫层的结构尺寸，测量放样出砂垫层面标高，每20米左右设置标高控制点。按砂垫层面标高挂线，人工摊铺垫层，用打夯机夯压密实。垫层与槽底同宽。2、砂垫层厚度为200mm。（三）、直埋供热管安装1.保温管运输及布管管材用12t吊车配合运输车辆运输至施工现场，并沿沟排放，运输及布管时应注意：装车时采用平行吊带法，为避免吊装时划伤保温层
6、，吊带宽度15cm。2.管道安装前的准备工作管子安装前，检查管内是否有杂物，必须清除干净。在本工程施工中，对焊工证进行检查，必须符合施工要求，否则不允许在项目段落中进行焊接作业。管子切割下料：采用气割，并用坡口机加工坡口，然后用角向磨光机和内磨机将坡口及管口内壁处20cm范围内打磨出金属光泽。对保温一体管的防腐、保温层进行检查，确保符合设计规定的质量标准。a.预制保温管可采用单根吊至沟槽，使用12T吊车进行吊管，吊点位置应据平衡条件选择，吊起稳放。吊车不能作业的地段采用人工用手拉葫芦吊管。b.保温管对口前，复测沟槽中心线、标高符合设计规定，检查坡口质量，坡口表面应整齐、光洁、无裂纹、锈皮、溶渣
7、和其他影响焊接质量的杂物，有不合格的焊口应进行修整。管道安装允许偏差及质量标准：序号项 目允许偏差及质量标准（mm）检查方法1标高10水准仪2中心线位移每10米不超过5，全长不超过30经纬仪3对口间隙2.0-3.0计最大值,焊接检查尺4对口错边1.5计最大值,焊接检查尺5焊缝加强高高出母材2-3焊接检查尺3.保温管焊接保温管对口检查合格后，应先点焊定位。为保证焊接质量，在工程中采用手工氩弧焊打底1遍，电弧焊2-3遍成活，管口点焊时应与正式焊接工艺相同。点焊时应符合下列要求：a.焊条应与正式焊接采用焊条相同，且与焊接工艺评定一致。b.点焊焊工是该焊口的施焊焊工。c.根部必须焊透。d.在纵区焊缝或
8、螺旋焊缝的端部，不能进行点焊。焊接时，应严格按焊接工艺评定和焊接时，应对称焊接。为保证焊工安全和焊接质量应注意：施焊时，作业面应铺S=3mm橡皮板，并用防火布或胶皮覆盖工作点两侧各50cm的保温管，以防焊接时飞溅物烧坏保温层，焊接时焊条采用E4303。每层焊接的接头应错开，不能在焊件的非施焊部位引弧或试电流，所有焊条必须经过烘干，且放置于保温桶中，当日未用完的焊条应退回材料库保存，严防焊条受潮影响焊条质量。焊缝10cm处打上焊工钢印号并进行焊缝外观检查及时做好记录。焊接时，对焊接环境等应进行记录，对焊接过程进行全天监控，对于不能保证焊接质量的天气时，不可焊接。焊接焊口时应一次性焊接完毕，至少焊
9、接时应一层焊完。管道在临时停止或下班后，管口用临时木盲板封死或用塑料布将管口包好，以防掉进杂物或防止其他动物进入管内。管道焊接完毕后，应进行强度和严密性水压试验；对已安装完毕且水压试验合格后的管道，对焊口部位进行防腐保温处理。（四）、管沟回填管道验收合格、竣工测量后，应及时进行回填。管顶20cm以下部分回填采用中砂，管顶20cm以上部分回填采用原土回填，每30CM分层夯实。回填前应先将槽底清除干净，有积水时应先采取降水措施。（五）、其它附件安装、管道防腐保温修补、探伤试验、路面恢复等工序应严格按照施工规范作业。（六）、井室砖混结构工程该工程小室、阀井、为砖混结构。（1）.钢筋a.钢筋加工钢筋调
10、直采用冷拉方法，冷拉率为0.7-1%，钢筋除锈采用钢丝刷手工除锈，钢筋下料切断采用7.5kw切断机，钢筋弯曲成型，由于钢筋量较小，采用手工扳手弯曲成型。b.绑扎与安装钢筋绑扎采用20-20#镀锌铁丝，绑扎时全部交叉点均绑扎牢固，钢筋连接采用双面搭接焊，焊缝长度大于5d。（2）.模板模板以定型钢模板为主，。底板模板采用钢模板，用品12cm方木为楞木，墙壁施工缝采用66cm方木做凹型槽。（3）.砼砼采用C25.灌筑：砼灌筑时要均匀下料，自由落距小于2m。振捣：采用插入式振捣器振捣，振捣时要快插慢拔，振捣间距20cm。振捣时间以砼不再产生气泡及下沉为止。养护：采用草帘子覆盖，洒水养护。四、安全文明施
11、工的技术组织措施（一）、安全生产保证措施1.建立以项目经理为主的安全保证体系，及时向施工人员贯彻有关安全文件精神，每周组织一次安全规章学习，对不安全因素及时解决处理。严格执行安全法规，设置专职安全员，杜绝违章指挥。2严格执行各项安全生产管理规定，布置安全生产宣传板和安全生产标语，对进场施工人员首先进行现场安全培训和安全技术交底。3.进入现场施工必须戴好安全帽。4.坚持每天上下班安全检查制度，发现隐患及时解决。5.施工现场设专职安全员，专职电管员，从事安全监护等日常工作切实贯彻“安全第一、预防为主”的方针。6.机械操作、电工、电气焊等特殊工作人员必须持证上岗，严禁非岗人员代替操作。7.每项工序开
12、工前，由安全员、技术员结合工序特点，做出安全交底。8.施工现场人员，各工种根据要求穿戴必须的防护用品。9.沟槽开挖后沟槽防护，沟槽两侧堆放土方，沟槽边施工道、沟槽两头及存在安全隐患出设置安全围挡，挂串旗、施工标志牌，夜间悬挂警示灯与照明灯，安全围挡及施工标志牌粘贴夜间反光条。10.施工用电（1）.按要求实行三相五线制，需架空线路高度大于4.5m，电缆接头要进行支护，过路电缆要埋地或架空。现场电线电缆按规定架设，实行“三项五线制”，全部落实一机一闸一保护，电线不准挂在钢筋和钢管上，临时线路必须架空，按规定设置绝缘，电门箱加锁。（2）.用电设备均作好防雨篷。（3）.严格要求按照JGJ46-88施工
13、现场临时用电安全技术规范的规定。11.机械作业（1）.吊车挖掘机等机械施工作业严格注意，空中线路与机械臂杆的距离。（2）.吊车施工时，超重臂下严禁停留，挖掘机等机械回转半径内严禁站人。（二）、文明施工措施1.建立文明施工组织管理机构，创文明工地，文明施工由项目经理负责，建立严格的检查制度，做到日干日清，工完场清，采取先进的施工管理技术，科学的管理方法，把现场建设成文明施工先进工地。2.材料堆放整齐，材料保管有制度，有措施，做到现场材料保管成堆、成垛、成行、不积水、防雨。3.各项管理制度齐全，档案整理及时，按施工组织设计施工。4.劳务工人在施工现场不得大小便。5.劳务工人在施工现场应保证文明施工
14、，不得随意在施工范围外逗留，更不得擅自动用业主的物件。6.施工现场整齐，完工部位随时随地清理，做到活完场清。施工现场及道路要整洁，达到三清六好的标准，施工车辆通过的两方都要设置“前方施工，注意安全”的警示标牌，施工道路上要经常洒水，防止粉尘飞扬污染环境，影响居民正常生活。7.施工料具要码放整齐，分类存放，不得侵占施工用道。8.施工时注意保护地下设施，如光缆、电缆、煤气管线，污水管道等，如遇重要地下设施，首先要保护好现场，再确定通过方案，经有关部门审批实施。五、人员配备及工程设备一、项目部三、主要工机具1、项目经理1人1、挖掘机1台2、现场技术负责人1人2、12T起重机1台3、施工技术员1人3、经纬仪1台4、资料员1人4、水准仪1台5、安全员1人5、卷尺50M1盒6、材料员1人6、电焊机BX-3152台7、调度员1人7、四轮车2台二、施工班组8、防雨布2块1、班组长1人9、电源线1000米2、电工1人10、电源线（照明）1000米3、管道工6人11、焊把线200米4、焊工5人12、焊把
