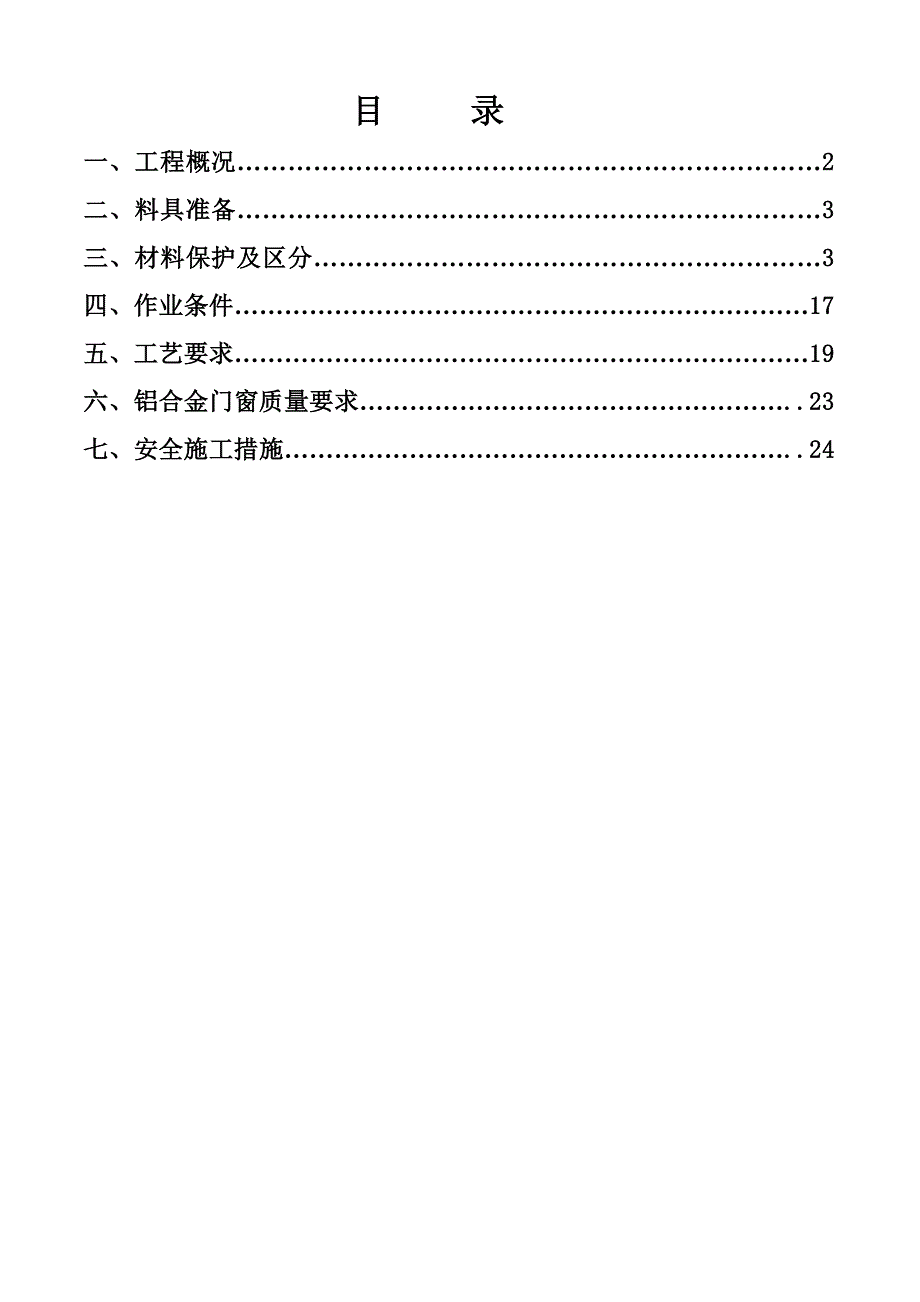

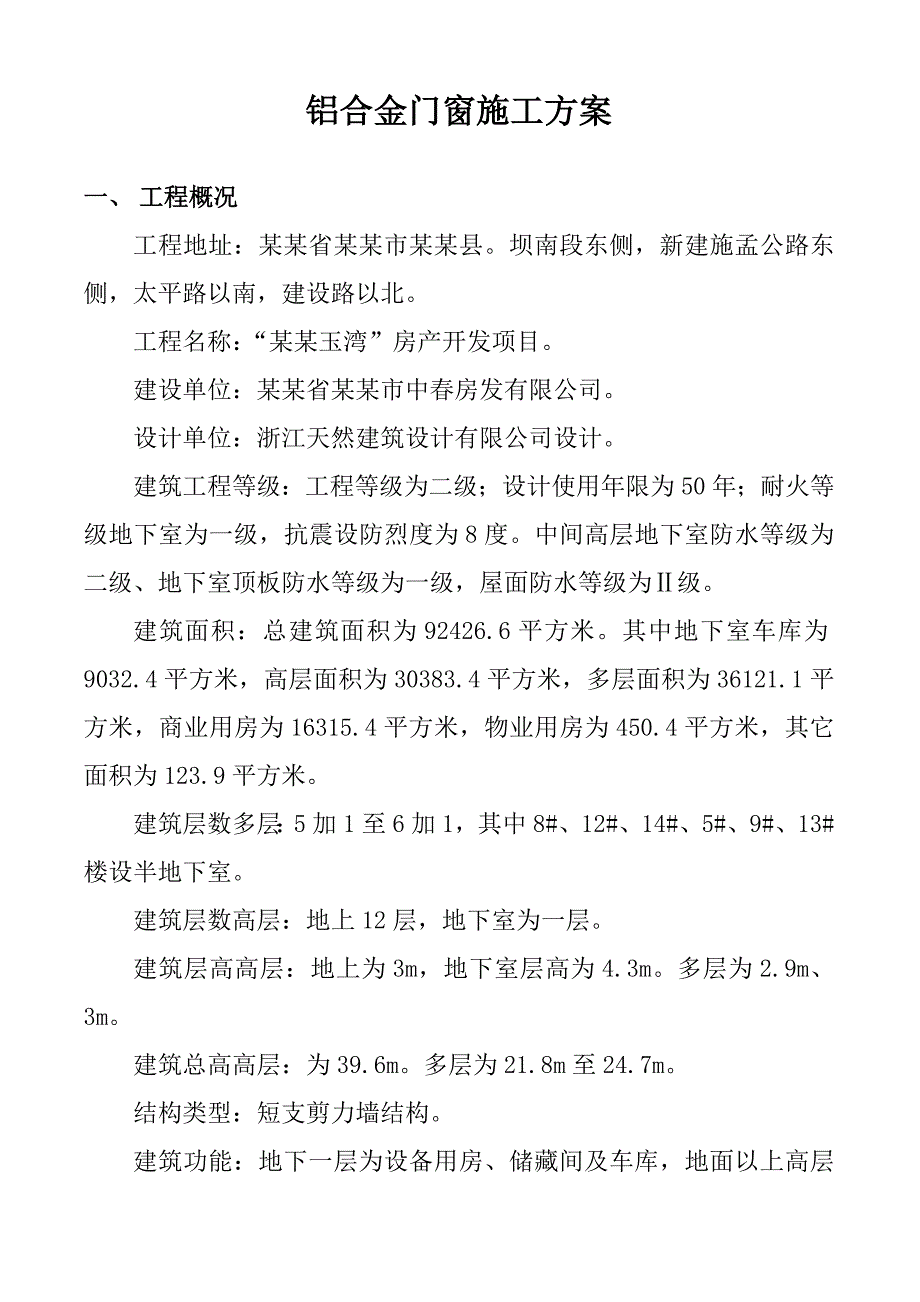

1、某某玉湾C地块铝合金门窗施工方案编制单位： 某某建设有限公司某某分公司某某项目部编制人： 审核人：编制日期：某某年 12月1日 审核日期：某某年 12月1日目 录一、工程概况2二、料具准备3三、材料保护及区分3四、作业条件17五、工艺要求19六、铝合金门窗质量要求.23七、安全施工措施.24铝合金门窗施工方案一、 工程概况工程地址：某某省某某市某某县。坝南段东侧，新建施孟公路东侧，太平路以南，建设路以北。工程名称：“某某玉湾”房产开发项目。建设单位：某某省某某市中春房发有限公司。设计单位：浙江天然建筑设计有限公司设计。 建筑工程等级：工程等级为二级；设计使用年限为50年；耐火等级地下室为一级，
2、抗震设防烈度为8度。中间高层地下室防水等级为二级、地下室顶板防水等级为一级，屋面防水等级为级。建筑面积：总建筑面积为92426.6平方米。其中地下室车库为9032.4平方米，高层面积为30383.4平方米，多层面积为36121.1平方米，商业用房为16315.4平方米，物业用房为450.4平方米，其它面积为123.9平方米。建筑层数多层：5加1至6加1，其中8#、12#、14#、5#、9#、13#楼设半地下室。建筑层数高层：地上12层，地下室为一层。建筑层高高层：地上为3m，地下室层高为4.3m。多层为2.9m、3m。建筑总高高层：为39.6m。多层为21.8m至24.7m。结构类型：短支剪力
3、墙结构。建筑功能：地下一层为设备用房、储藏间及车库，地面以上高层及多层为商业住宅和商业网点房。二、 料具准备1） 本工程铝合金推拉门窗材料采用70系列、壁厚为1.2mm，平开门窗材料采用50系列、壁厚为1.4mm。安全玻璃采用10mm厚的玻璃。铝合金门窗的规格、铝合金颜色及玻璃厚度为5mm玻璃颜色符合设计及建设单位的要求。单块玻璃面积1.5m2、玻璃底端离最终装修面900的落地窗、倾斜装配窗、各内天窗（含天采光顶）、吊顶、建筑物的出入口、门厅等部位、7层及7层以上为安全玻璃，五金配件配套齐全。并具有产品出厂合格证明资料。2） 防腐材料、保温材料、焊条、密封膏、防锈漆、螺钉、铝制拉铆钉、连接铁板
4、、地弹簧、玻璃尼龙毛刷、压条、橡皮条、玻璃胶、木楔子、等，按设计要求和施工要求准备齐全。3） 安装铝合金门窗所有的工具，如曲线刷、切割机、手电锯、射钉枪、扳手、半步扳手、角尺、吊线锤、打胶筒、水平尺、玻璃吸手等准备齐全。三、 材料保护及区分1、 门窗的包装应有足够的强度、整体性好，严禁搬运过程中产生变形损伤。2、 门窗应放在防风、防晒、防雨淋的库房里，竖直排放，严禁倾斜，并应垫好枕木，保证产品隐定。3、 运输、存放中严禁损坏包装，门窗饰面应粘胶带保护层，并应用塑料膜、包装丝、麻布袋捆扎结实，防止饰面受损。4、 门窗框扇安装施工中，严禁在门窗框扇上加荷，起吊位置应用非金属软质材料衬垫。5、 按空
5、气噪音隔声性能对产品区分：凡空气噪音计权隔声量52dB时为隔声门，见下表：隔声门、窗的空气噪音隔声性能分级值级别空气声计权隔声量（dB）40353025 注：表中不包括地弹簧门。6、铝合金门窗的宽度、高度的构造尺寸，主要根据门框、窗框的厚度构造尺寸和洞口要求确定。基本门洞口的规格型号见表一，窗的洞口规格型号见表二：表一洞宽（mm）洞口 型 号洞高（mm）8009001000120015001800210024003000 210008210921102112211521182121212421302124000824092410241224152418242124141430242700082
6、709271027122715271827212724273027 3000093010301230153018302130243030303300093310331233153318332133注：表中-范围用于平开门，-用于推拉门，-用于地弹簧门的规格型号（采用50系列壁厚为1.4mm平开窗、安全玻璃采用10mm厚） （采用50系列壁厚为1.4mm平开窗、安全玻璃采用10mm厚）（采用50系列壁厚为1.4mm平开窗、安全玻璃采用10mm厚）特殊型号铝合金窗大样图 一楼商业用房推拉玻璃铝合金窗一楼商业用房推拉玻璃铝合金窗一楼商业用房推拉玻璃铝合金窗半地下室推拉玻璃铝合金窗普通型号铝合金推拉窗
7、普通型号铝合金推拉窗普通型号铝合金推拉窗表二洞宽（mm）洞口 型 号洞高（mm）6009001200150018002100240027003000 6000606090612061506180621062406270630069000609090912091509180921092409270930091200061209121212151218122112241227123012150006150915121515151815211524122715301518000618091812181515181821182418271830182100 0621092112211521182121
8、21242127213021注：表中-范围用于平开铝合金窗，-用于推拉窗。 7、 按性能区分的门、窗，依据不同建筑物的适用要求，按抗风压强度、空气渗透和雨水渗透的3项性能指标，将产品划分为A、B、C三类。 风压强度、空气渗透和雨水渗漏性能类别等级综合性能指标值风压强度性能Pa空气渗透性能m3/m.h(10Pa)雨水渗透性能PaA类高性能门（窗）优等品（A1级）3000（3500）1.0（0.5）300（500）350（400）一等品（A2级）3000（3500）1.5（0.5）1.0 1.0300（450） 400合格品（A3级）2500（3000）1.5（1.0）250（450）B类中性能门
9、（窗）优等品（B1级）2500（3000）2.0（1.0）1.5 1.5250（400）350一等品（B2级）2500（3000） 25002.0（1.5）200（400）合格品（B3级）2000（2500）2.5（1.5）2.0 2.0200（350）250C类低性能门（窗）优等品（C1级）2000（25002.5（2.0）150（350）一等品（C2级）2000（2500）20003.0（2.0）2.5 2.5150（250）150合格品（C3级）1500（2000） 15003.5（2.5）3.0 3.0100（250）注：表中不包括地弹簧门，非括弧中并列数值用于推拉门，括号中列于下方的
10、数值用于推拉窗，未并列出的为共用。除等级栏外有括号者均为窗的数8、 按保温性能对产品区分：凡传热阻值0.25m2K/W时为保温门，见下表： 保温门、窗的保温性能分级级别传热阻值（m2k/）0.500.330.259、按表面处理方法区分：有阳极氧化法处理；阳极氧化复合表膜法处理良种，见下表：铝合金型材表面阳极氧化膜厚度分级 级别阳极氧化膜厚度201510型材表面阳极氧化复合表膜厚度分级级别阳极氧化复合表膜厚度127四、 作业条件1） 铝合金门、窗框一般都是后塞口，故门、窗框加工的尺寸略小于洞口尺寸，门、窗框与洞口之间的空隙，视不同的饰面材料而定，可参考下表：饰面材料宽度（mm）高度（mm）洞口门
11、窗框洞口门窗框水泥砂浆抹面墙面贴瓷砖墙面贴大理石、花岗岩BBBB-50B-60B-100HHHH-50H-60H-1002） 铝合金门、窗框安装的时间，在主体结构基本结束，结构质量经验收后，工种之间办理交接后进行；铝合金扇安装的时间，宜选择在室内装饰基本结束后进行。以免土建施工时将其损坏。3） 安装铝合金门、窗框前，逐个校对门、窗的尺寸，与铝合金门、窗框的规格是否相适应。4） 按图示尺寸弹好中线，并弹好室内+500mm水平线。校核门窗洞口位置、尺寸及标高是否符合设计图纸要求，如有问题提前进行剔凿处理。5） 检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若不符合提前剔凿处理。并及时将
12、孔洞内杂物清理干净。6） 按图纸要求核对型号和检查铝合金门窗的质量，如发现有劈棱窜角、翘曲不平、偏差超标和严重损伤、划痕严重、外观色差大者，找有关人员协商解决，经修整并鉴定合格后，才能安装。7） 提前检查铝合金门窗，如有保护膜缺损者，粘补后在安装施工。五、 工艺要点水电工班先焊出防雷接地镀锌扁钢，待门窗安装就位后与门窗连接。1） 弹线找规矩。在最高层找出窗口位置后，以其门窗边线为标准，分别用经纬仪将门窗边线下引，并在各层门窗后处划线标记，对个别不直的口边进行剔凿处理。门窗口的水平位置以楼层+500mm的水平线为标准，往上反量出窗下皮表高，弹线找直。一层楼保持窗下皮标高一致。2） 根据外墙大样图和窗台板的宽度确定铝合金窗在墙厚方向的安装位置。如外墙厚度有偏差时，要以同一房间的窗台板外露宽度一致为准，窗台板伸入铝合金窗下5mm。3） 安装铝合金窗披水。按设计图纸要求将披水条固定在铝合金窗上且要保证位置正确，安装牢固。4） 进行防腐处理。门窗两侧的防腐处理，粘贴塑料薄膜进行保护，防止水泥砂浆之间与铝合金门窗接触，产生化学反应，腐蚀铝合金门窗。铝合金门窗安装采用连接铁杆进行固定，亦进
