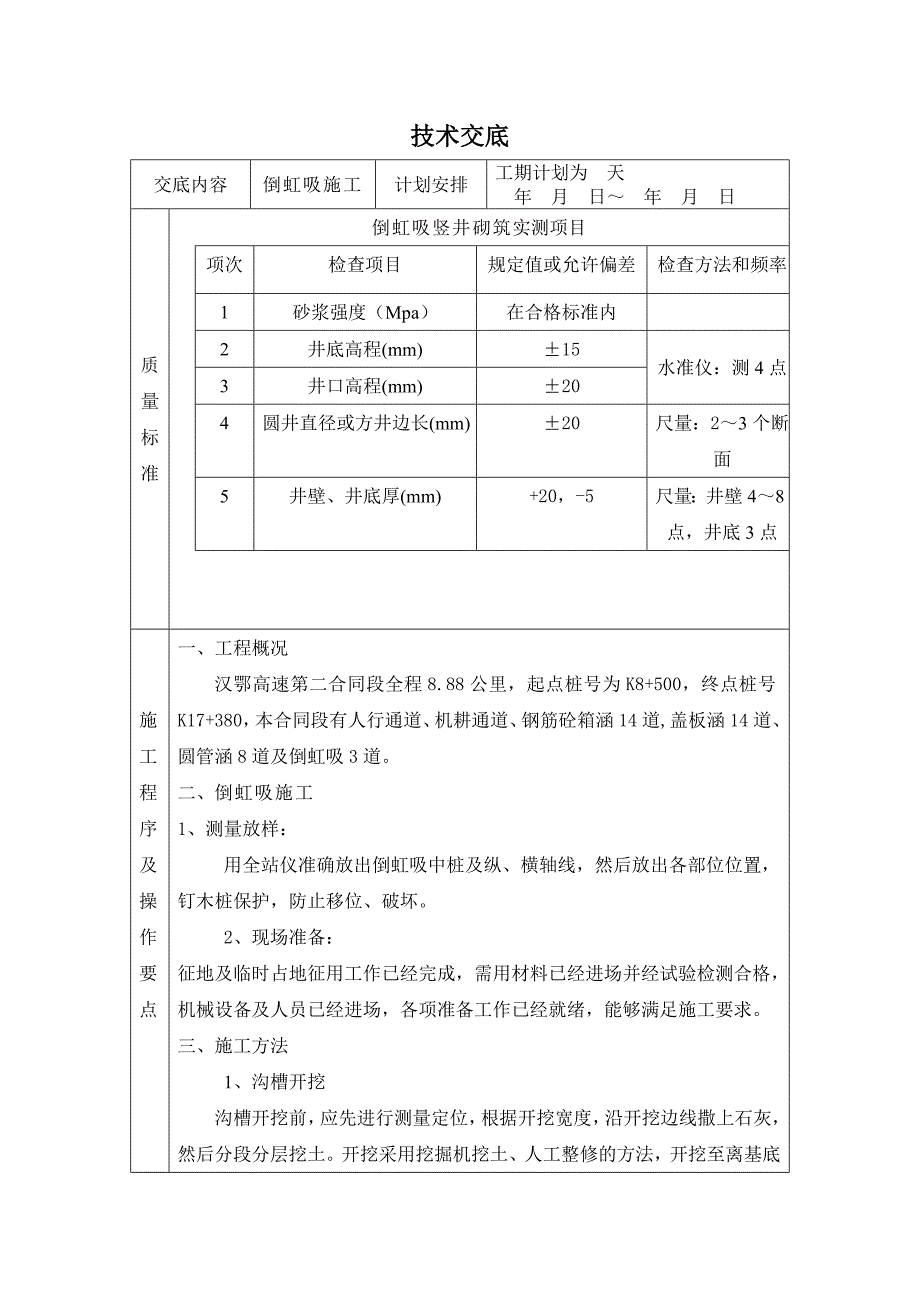

1、技术交底交底内容倒虹吸施工计划安排工期计划为 天 年 月 日 年 月 日质量标准倒虹吸竖井砌筑实测项目项次检查项目规定值或允许偏差检查方法和频率1砂浆强度(Mpa)在合格标准内2井底高程(mm)15水准仪:测4点3井口高程(mm)204圆井直径或方井边长(mm)20尺量:23个断面5井壁、井底厚(mm)+20,-5尺量:井壁48点,井底3点施工程序及操作要点施工程序及操作要点施工程序及操作要点施工程序及操作要点一、工程概况汉鄂高速第二合同段全程8.88公里,起点桩号为K8+500,终点桩号K17+380,本合同段有人行通道、机耕通道、钢筋砼箱涵14道,盖板涵14道、圆管涵8道及倒虹吸3道。二、

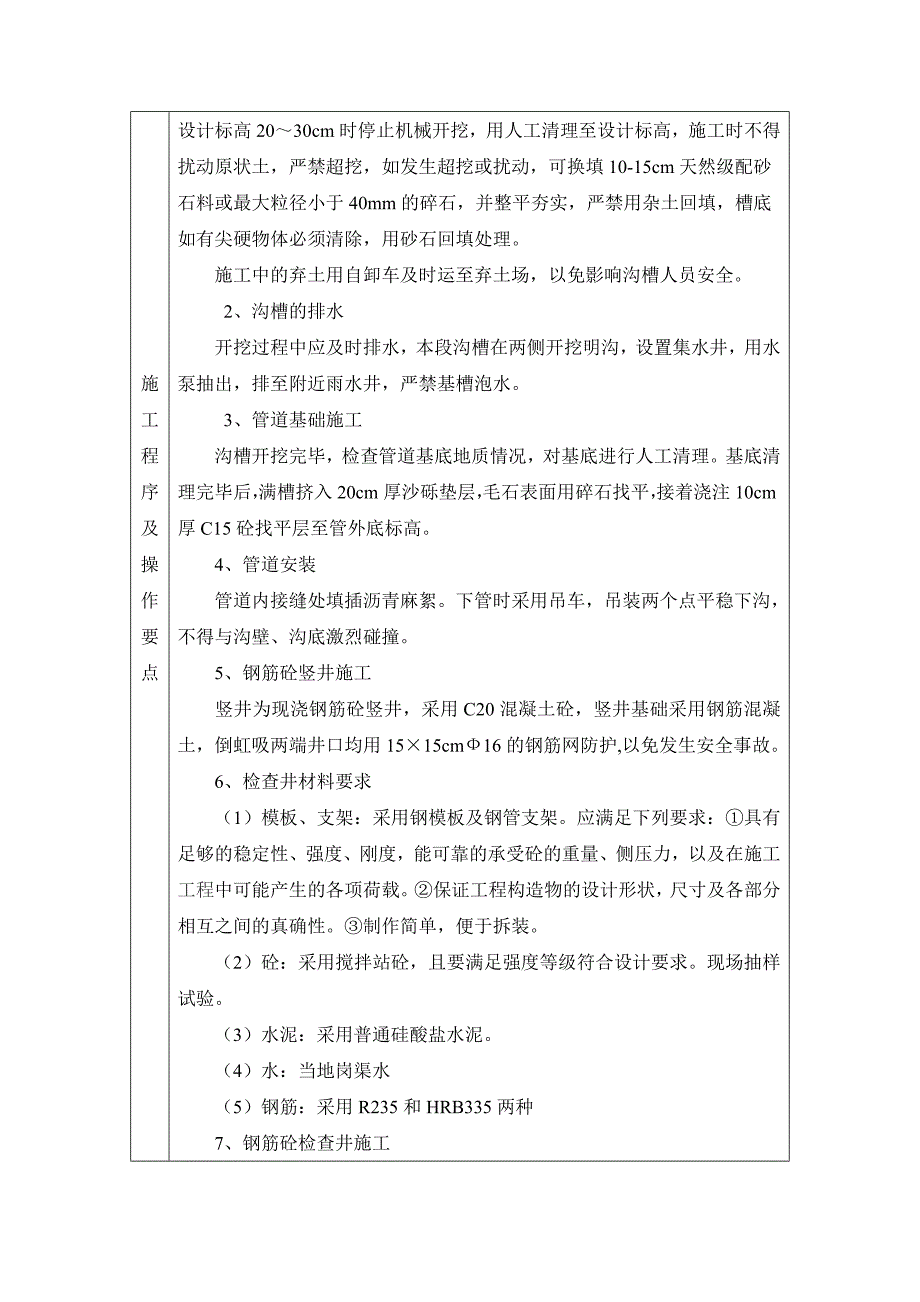

2、倒虹吸施工1、测量放样:用全站仪准确放出倒虹吸中桩及纵、横轴线,然后放出各部位位置,钉木桩保护,防止移位、破坏。2、现场准备:征地及临时占地征用工作已经完成,需用材料已经进场并经试验检测合格,机械设备及人员已经进场,各项准备工作已经就绪,能够满足施工要求。 三、施工方法 1、沟槽开挖沟槽开挖前,应先进行测量定位,根据开挖宽度,沿开挖边线撒上石灰,然后分段分层挖土。开挖采用挖掘机挖土、人工整修的方法,开挖至离基底设计标高2030cm时停止机械开挖,用人工清理至设计标高,施工时不得扰动原状土,严禁超挖,如发生超挖或扰动,可换填10-15cm天然级配砂石料或最大粒径小于40mm的碎石,并整平夯实,严

3、禁用杂土回填,槽底如有尖硬物体必须清除,用砂石回填处理。施工中的弃土用自卸车及时运至弃土场,以免影响沟槽人员安全。 2、沟槽的排水开挖过程中应及时排水,本段沟槽在两侧开挖明沟,设置集水井,用水泵抽出,排至附近雨水井,严禁基槽泡水。 3、管道基础施工沟槽开挖完毕,检查管道基底地质情况,对基底进行人工清理。基底清理完毕后,满槽挤入20cm厚沙砾垫层,毛石表面用碎石找平,接着浇注10cm厚C15砼找平层至管外底标高。 4、管道安装管道内接缝处填插沥青麻絮。下管时采用吊车,吊装两个点平稳下沟,不得与沟壁、沟底激烈碰撞。5、钢筋砼竖井施工竖井为现浇钢筋砼竖井,采用C20混凝土砼,竖井基础采用钢筋混凝土,

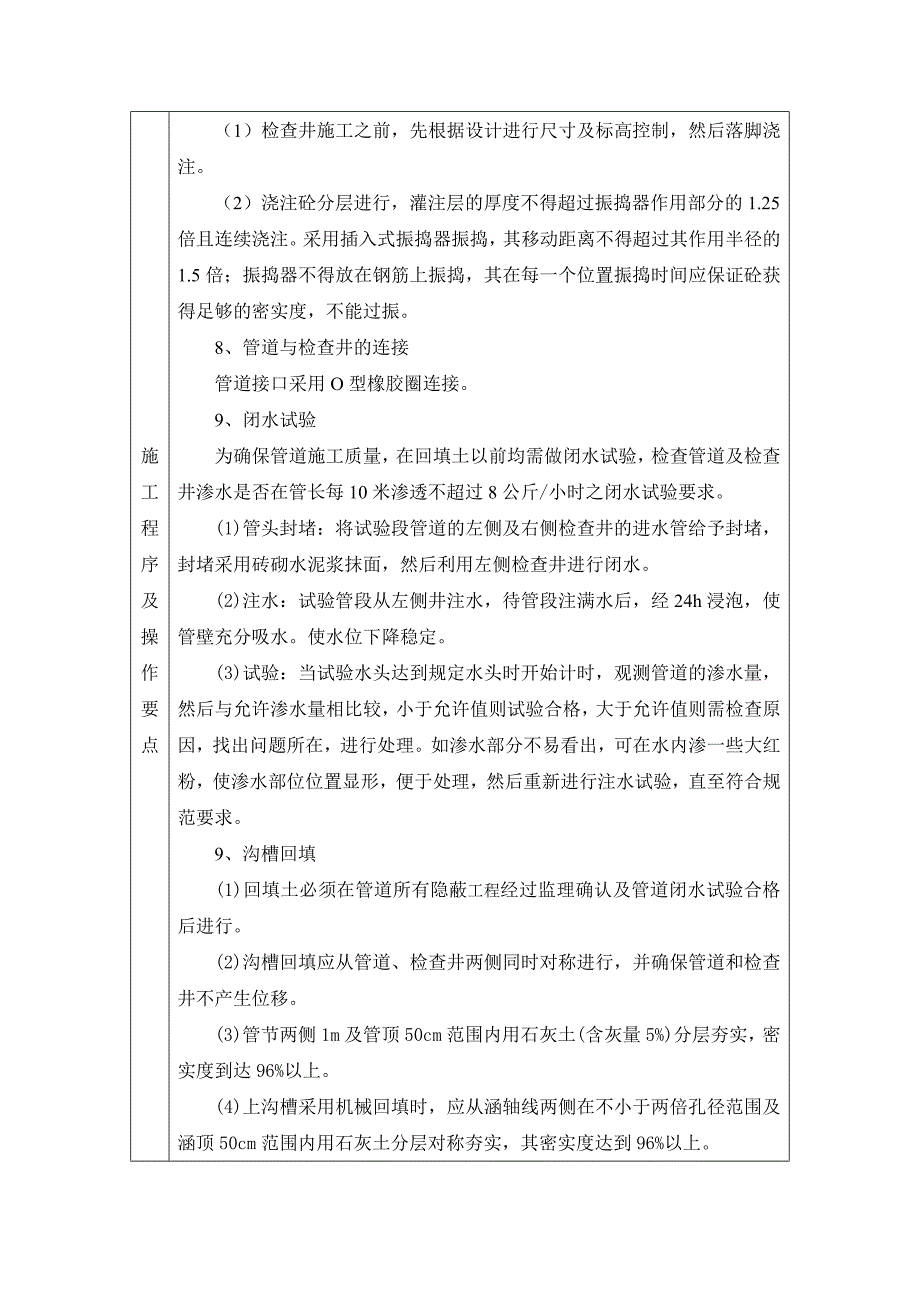

4、倒虹吸两端井口均用1515cm16的钢筋网防护,以免发生安全事故。6、检查井材料要求(1)模板、支架:采用钢模板及钢管支架。应满足下列要求:具有足够的稳定性、强度、刚度,能可靠的承受砼的重量、侧压力,以及在施工工程中可能产生的各项荷载。保证工程构造物的设计形状,尺寸及各部分相互之间的真确性。制作简单,便于拆装。(2)砼:采用搅拌站砼,且要满足强度等级符合设计要求。现场抽样试验。(3)水泥:采用普通硅酸盐水泥。(4)水:当地岗渠水(5)钢筋:采用R235和HRB335两种7、钢筋砼检查井施工(1)检查井施工之前,先根据设计进行尺寸及标高控制,然后落脚浇注。(2)浇注砼分层进行,灌注层的厚度不得超

5、过振捣器作用部分的1.25倍且连续浇注。采用插入式振捣器振捣,其移动距离不得超过其作用半径的1.5倍;振捣器不得放在钢筋上振捣,其在每一个位置振捣时间应保证砼获得足够的密实度,不能过振。8、管道与检查井的连接管道接口采用O型橡胶圈连接。9、闭水试验为确保管道施工质量,在回填土以前均需做闭水试验,检查管道及检查井渗水是否在管长每10米渗透不超过8公斤/小时之闭水试验要求。(1)管头封堵:将试验段管道的左侧及右侧检查井的进水管给予封堵,封堵采用砖砌水泥浆抹面,然后利用左侧检查井进行闭水。(2)注水:试验管段从左侧井注水,待管段注满水后,经24h浸泡,使管壁充分吸水。使水位下降稳定。(3)试验:当试

6、验水头达到规定水头时开始计时,观测管道的渗水量,然后与允许渗水量相比较,小于允许值则试验合格,大于允许值则需检查原因,找出问题所在,进行处理。如渗水部分不易看出,可在水内渗一些大红粉,使渗水部位位置显形,便于处理,然后重新进行注水试验,直至符合规范要求。9、沟槽回填(1)回填土必须在管道所有隐蔽工程经过监理确认及管道闭水试验合格后进行。(2)沟槽回填应从管道、检查井两侧同时对称进行,并确保管道和检查井不产生位移。(3)管节两侧1m及管顶50cm范围内用石灰土(含灰量5%)分层夯实,密实度到达96%以上。(4)上沟槽采用机械回填时,应从涵轴线两侧在不小于两倍孔径范围及涵顶50cm范围内用石灰土分

7、层对称夯实,其密实度达到96%以上。(5)回填时,沟槽内应无积水,不得带水回填,不得回填淤泥、有机物和冻土,回填土中不得含有石块、砖及其他杂硬物体。(6)在回填达到规定高度后,方可拔除钢板桩,钢板桩拔除后应及时采用砂回填桩孔,并冲水密实。按设计要求沟槽采用5%灰土回填。回填时在地面上好已消解好的石灰,经均匀粉碎拌和后层层回填,层厚控制在20cm,每层经夯实、碾压报验合格后方进行下一层的回填。质量保证体系1、成立以项目经理为首的质量管理小组,全面负责质量管理工作。项目经理部配备专职质检工程师,各分部设专职质检员,各施工班组设兼职质检员。2、加强现场管理,统一调度指挥;3、认真填写各工序施工原始记

8、录,作好交接班交底工作,提前做好资料验收及现场的准备工作;4、各岗位人员应相互配合协作;5、实行岗位责任制,技术、质检人员对各工序、各工种实行检查监督管理,每道工序严格把关,保证施工质量,行使质量否决权;6、实行三级质量验收制度:每道工序技术员100%自检,质检员100% 检验,工区项目负责人进行抽检;7、按照规范和设计要求作业,服从现场监理的指令,积极主动配合搞好检查验收工作; 8、特种作业人员持证上岗,无证者不得现场作业。安全注意事项1、施工现场设专职安全员,施工员,工段兼职安全员组成的群众结合的安全施工保证体系,严格执行安全规定,戴好安全帽、不准穿拖鞋。2、不得在机械危险周围内逗留。3、

9、严格执行电器安全操作规程,经常安排有关人员对整个施工现场的电器设备进行安全检查,值班人员值班时不得离开岗位,确保用电安全。4、机械驾驶员上岗要经过考核,持证上岗,严格按机械操作规程作业,严禁酒后驾驶.5、实施中设专职安全员进行机械移动指挥。环保及文明施工1、学习文明施工管理规定,在每周安全学习例会中穿插文明施工管理规定的学习内容。2、加强宣传教育。教育员工爱护环境,保护绿化,使全体员工对保护树木有深刻认识。3、 在机械化施工过程中,要尽量减少噪音、废气、废水及尘埃等的污染,以保障人民的健康,运转中尘埃过大时要及时洒水。 4、对清理场地的表层腐殖土,砍伐的荆棘丛林等废料,要运至指定地点进废弃。5、 清理施工机械、设备及机具的废水、废油等有害物质以及生活污水,不得直接排放于河流、湖泊或其他水域中,也不得倾泻于饮用水源附近的土地上,以防污染水质和土壤。人员安排及其它现场人员组织:分管领导2人,技术负责人1人,质检负责人1人,试验1人,测量人员3人,电工1人,专职安全员1人,工人23人。机械设备:挖掘机1台,罐车2辆,汽车吊1辆。施工负责人技术负责人安全员专职质检员交底人工段长签认班组签认交底时间
