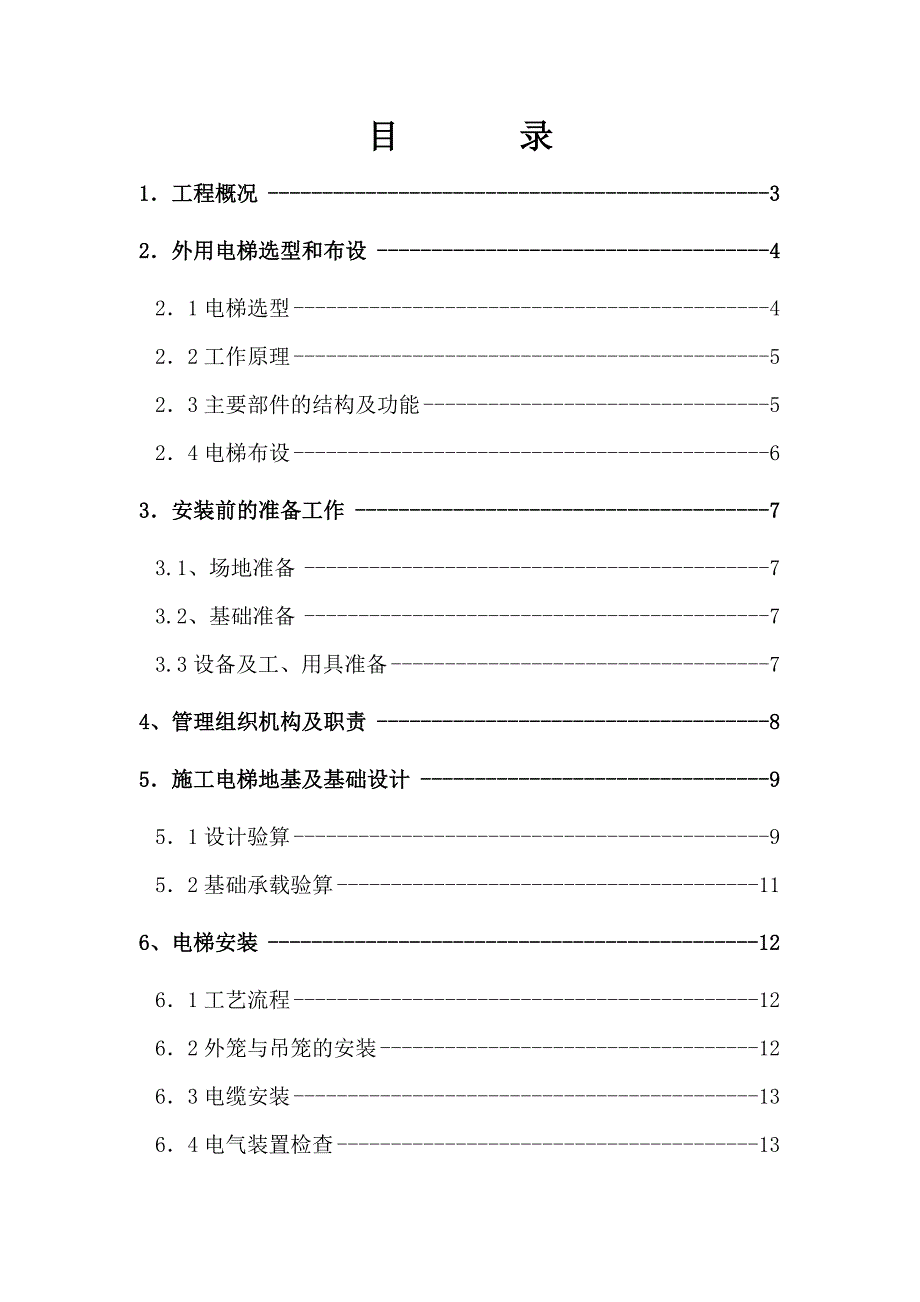

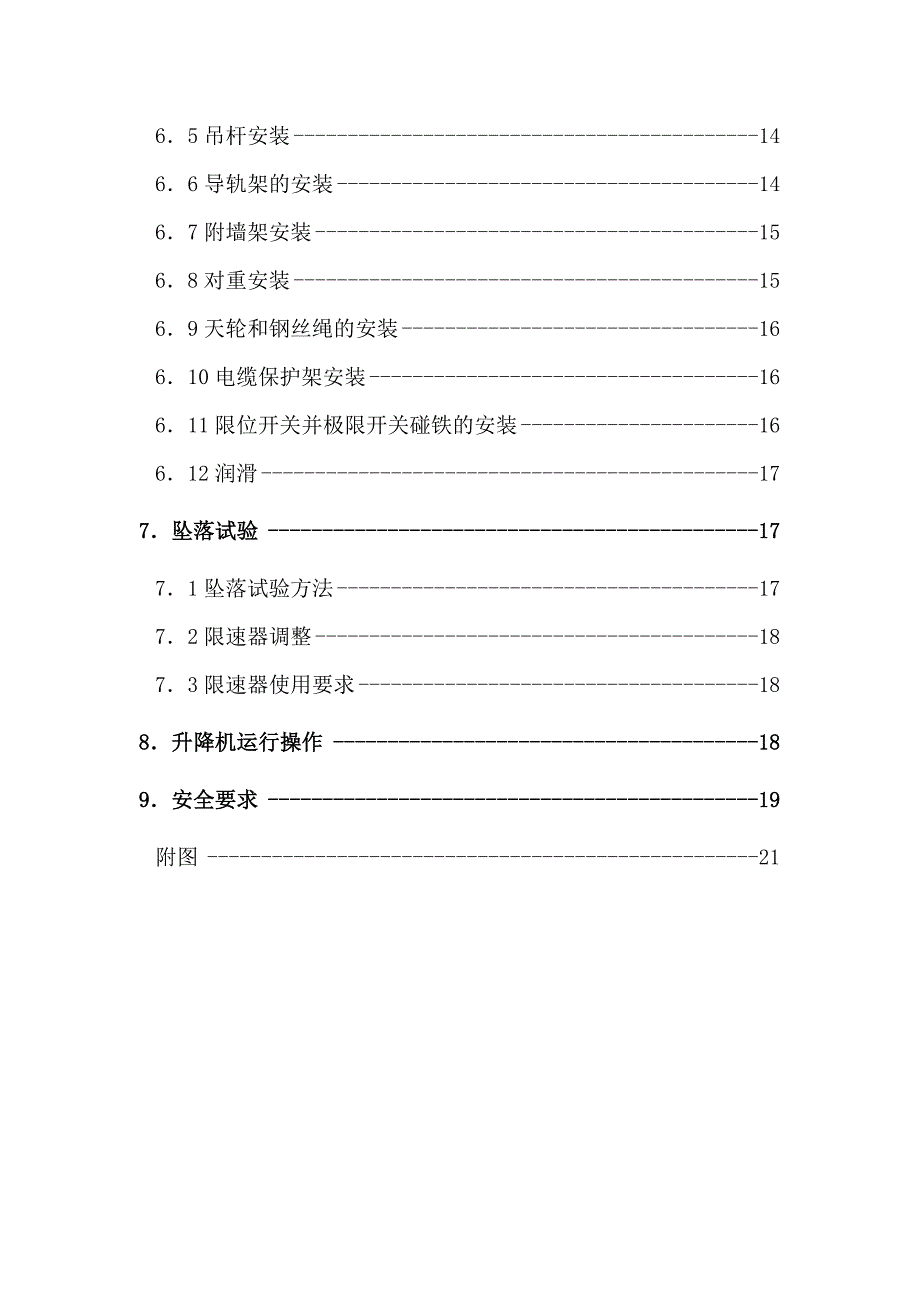

1、目 录1工程概况32外用电梯选型和布设421电梯选型422工作原理523主要部件的结构及功能524电梯布设63安装前的准备工作73.1、场地准备73.2、基础准备73.3设备及工、用具准备74、管理组织机构及职责85施工电梯地基及基础设计951设计验算952基础承载验算116、电梯安装1261工艺流程1262外笼与吊笼的安装1263电缆安装1364电气装置检查1365吊杆安装1466导轨架的安装1467附墙架安装1568对重安装1569天轮和钢丝绳的安装16610电缆保护架安装16611限位开关并极限开关碰铁的安装16612润滑177坠落试验1771坠落试验方法1772限速器调整1873限速器

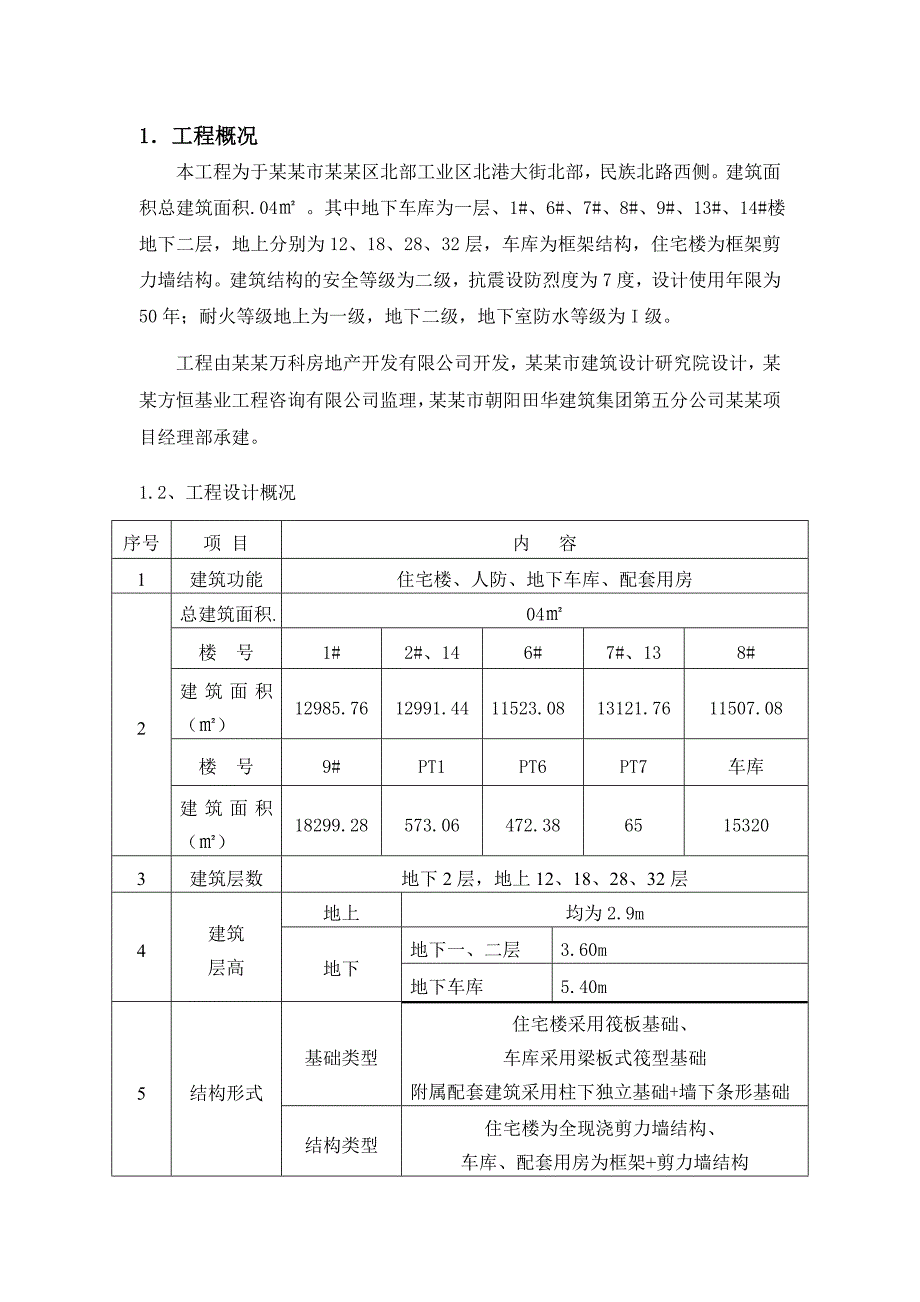

2、使用要求188升降机运行操作189安全要求19附图211工程概况本工程为于某某市某某区北部工业区北港大街北部，民族北路西侧。建筑面积总建筑面积.04 。其中地下车库为一层、1#、6#、7#、8#、9#、13#、14#楼地下二层，地上分别为12、18、28、32层，车库为框架结构，住宅楼为框架剪力墙结构。建筑结构的安全等级为二级，抗震设防烈度为7度，设计使用年限为50年；耐火等级地上为一级，地下二级，地下室防水等级为I级。工程由某某万科房地产开发有限公司开发，某某市建筑设计研究院设计，某某方恒基业工程咨询有限公司监理，某某市朝阳田华建筑集团第五分公司某某项目经理部承建。1.2、工程设计概况序号项
3、 目内 容1建筑功能住宅楼、人防、地下车库、配套用房2总建筑面积.04楼 号1#2#、146#7#、138#建筑面积（）12985.7612991.4411523.0813121.7611507.08楼 号9#PT1PT6PT7车库建筑面积（）18299.28573.06472.3865153203建筑层数地下2层，地上12、18、28、32层4建筑层高地上均为2.9m地下地下一、二层3.60m地下车库5.40m5结构形式基础类型住宅楼采用筏板基础、车库采用梁板式筏型基础附属配套建筑采用柱下独立基础+墙下条形基础结构类型住宅楼为全现浇剪力墙结构、车库、配套用房为框架+剪力墙结构6电梯型号1#、
4、6#、7#、8#、13#2#、14#楼9#楼SC200/200SC200/200SC200/2007电梯台数均1台均1台均1台2外用电梯选型和布设21电梯选型本工程选用某某汇鑫机械厂生产的双笼施工电梯八台，电梯型号均为SC200/200。采用齿轮齿条传动，不带配重；单笼载重量为2000kg；标准节截面为650mm650mm，标准节之间采用4颗8.8级高强螺栓连接。外梯安装时应选择晴朗天气，风速不得大于5级。安装时应严格遵守原厂说明书及安拆规程。主要技术性能参数如下表：项 目单 位数 据项 目单 位数 据额定载重量22000防护等级/IP55额定安装载重量21000额定电流A2323.5吊杆额定
5、载重量250供电熔断器电流A296吊笼内部面积（长宽）m31.33.21.5防坠安全器m/s1.2最大架设高度m150外笼重量1480提升速度m/min33吊笼重量21500电机功率kw2311标准节重量150标准节长度mm150822工作原理SCD200/200施工升降机是单导架、双笼、齿轮条式升降机，吊笼分左右两个，被提升的人员及物料乘放于吊笼内，吊笼各自都有平衡重，平衡重布置在导轨架的前后两侧，吊笼和平衡重通过绕过天轮的钢丝绳连结起来。吊笼内各装有一套驱动机构。驱动机构上的齿轮与固定于导轨架上的齿条在电力驱动下作啮合运动，从而使吊笼沿导轨架上下运动，达到输送物料及人员的目的。23主要部件
6、的结构及功能231吊笼：吊笼是升降机的核心部件，是运送物料和人员的承力结构，通过驱动装置使之沿导轨作上、下运动。吊笼为一焊接钢结构体，它是槽钢和角钢焊成的吊笼骨架，四周用铁丝网围包。人和物料从单行门进入吊笼内，单行门与平衡锤相连，可停留在打开的任何位置。人和物料从双行门离开吊笼到达建筑物，开门时门扇向上下分开。单、双行门都是靠人力打开和关闭。笼外侧有司机室，内有操纵台、座椅等。滚轮在吊笼运行时沿导轨架滚动。笼顶面有安装导轨架用的电动吊杆，平衡重钢丝绳吊点及电缆架。232导轨架及支撑系统导轨架是吊笼的支承和导向部件，它是由标准节通过螺栓联接而成的。支撑系统（即附墙架）用来连接导轨架与建筑物，减少
7、导轨架的自由长度，保证导轨架的稳定性，并通过它可调整导轨架的垂直度。支撑系统主要由支撑架、导柱、过桥梁、角柱、斜撑杆、后支撑架等组成。前支撑架与导轨架固结在一起，后支撑架固定于建筑物上，前后支撑架通过导柱连接在一起。24电梯布设241布设a、外用电梯导轨架中心距建筑物铆固定点平面距离为4150mm。b、电梯平行于外墙轴线。c、电梯附墙拉结须在钢筋混凝土外墙上，不得直接附着于外脚手架上或其它支撑上。d、电梯须整体座落于由钢筋混凝土浇筑而成的专用电梯基础上。e、布设电梯时，须考虑塔吊的拆卸。因为，一般情况下，塔吊都在施工电梯前拆除，所以布设电梯时避开塔吊的大臂，不得影响拆除塔吊。242布设位置该工
8、程拟布设八台电梯，1#、6#、7#、8#、13#楼各布置一台电梯，布设位置为各楼的A轴外/7-9轴飘窗处；2#楼布设位置为A轴外/1113轴飘窗处；14#楼布置位置为A轴外/35轴阳台处；9#楼布设位置为A轴外/21-23轴飘窗处处；243电梯与建筑物连接电梯吊笼与结构之间采用架子管进行搭设平台，平台上满铺钢脚手板，并与架子平台绑牢固定，平台两侧须设1.2米高的防护栏，并设挡脚板，楼面上须设置安全防护门。与建筑物拉接为从2层开始，以上每隔一层进行拉接。244电梯安装、拆除时间安排主体工程到十三-十五层时开始安装，大约为2012年8月中旬陆续安装。安装高度随楼层高度上升。外墙及室内装修基本完成时
9、，约在2013年9月左右开始拆除。3安装前的准备工作3.1、场地准备在安装前一天，项目应组织人员清理作业面周围障碍物、杂物等，以确保电梯安装的顺利进行.3.2、基础准备由项目技术部门根据厂家提供的通用基础图，结合现场实际情况，制定合理的安装方法，并向主管工长进行详细技术交底，确保地基回填、钢筋制作、基础预埋、砼浇筑等一次性成功。基础尺寸为6000mm4000mm300mm。基础定位见附图。3.3设备及工、用具准备3.3.1起重设备根据外梯部件重量及现场条件，选择安装电梯所使用汽车起重机16t1台或用现场塔吊配合以满足安装外梯的使用要求，并配备3台10t板车运输。工具配备如下：工具名称规 格数
10、量活扳手10#、12#、18#各1把梅花扳手36-41、24-27各4把木柄螺丝刀300*108把八角锤4B、8B、12B各4把撬棍2-4把钢丝钳8#4把黄油枪压把式1个吊索22mm、17.5mm、12.5mm各4付卡环用于22mm、17.5mm、12.5mm钢丝绳各4付倒链2T、3T、5T各1个接地电阻摇表ZC-7-500型1套经纬仪1台水准仪1台套筒1套气割1台电焊机1台 现场总包单位应做好并摇测外梯接地，接地电阻值要求小于4；准备外梯使用的独立电源200A，满足外梯运转需要。3.3.2人员准备 现场安装管理：3人 安装人员：5人辅助人员：3人 电工1名，电焊工1名，机修工1名4、管理组织
11、机构及职责4.1、现场安装总负责：耿洪青负责协调解决现场用电、劳动力、材料及机具、供应，障碍物排除，以及与电梯安装相关的具体事项。4.2、电梯安装协调员：高俊山负责电梯安装方案和规范的实施，协调解决技术问题，检查安装中的不安全隐患，安装完毕后组织验收。4.3、电梯安装机械、电气负责人：佟磊负责对施工安装人员进行技术指导，及时解决安装中的技术问题和配件的供应，负责对电梯进场检验、过程检验和竣工检验。4.4、安全技术监督员：刘德海 监督检查人为不安全行为，制止电梯安装作业中的不安全现象，禁止无关人员进入施工作业面。4.5、安装人员：各栋号架子工4人负责电梯安装的具体操作工作。5施工电梯地基及基础设
12、计为使地面与吊笼底板间无门坎，便于施工人员进出，同时避免雨水倒灌积与电梯基础位置，施工电梯基础稍高于附近地面，并要求承载能力不小于0.15Mpa。本基础地基部分使用3：7灰土回填，在土方回填时已严格进行夯实，并经试验室验证符合强度要求。基础尺寸设计为长6m，宽4m，厚0.3m，并配单层加强筋网格，钢筋直径为10mm，单层网格间距250mm。基础表面要求平整、光滑，保证水平，其平整度需达到1/1000。混凝土强度等级为C30，等混凝土强度达到70%后才可接高导轨架。详见附图。由于1、6、7、8、13#楼檐高为93.7、82.1m，因此就北五塔楼外用电梯基础进行设计验算。51设计验算1.基础受力计
13、算基础受压计算基础为轴心受压，计算简图如下：基础压力设计值设为P，电梯架设高度约为100m。则：基础承载计算：P=（吊笼重kg）（外笼重kg）（配重重kg）（载重量kg）0.02（KN）吊笼重：21600kg护栏重：1000kg标准节总重（共67节，每节重161kg）：76161kg对重重量：21600kg额定载荷重：22000kg基础承载值：P=（21600+1000+67161+21600+22000）0.02443.74KN地基净反力pn=P/A=/（46004600）=0.0210N/mm2基础受弯计算基础底板在地基净反力作用下，在纵横两个方向都将产生弯矩，计算两个方向的弯矩时，把基础
14、视为固定在标准节周边的四面挑出的悬臂板。基础受弯计算简图如下：沿基础长边方向，标准节边截面I-I处的弯矩M=pnl（b-hc）2/8=0.0214600（4600-600）2/8=1.932108Nmm沿基础短边方向，标准节边截面-处的弯矩M=pnb（l-bc）2/8=0.0214600（4600-1200）2/8=1.4108Nmm52.基础承载验算基础局压验算=P/hcbc=/（6001200）=0.616N/mm2fc=14.3N/mm基础受弯验算基础长边方向，标准节边截面I-I处M=fcAs（h0-a）=2102178.5（365-35）=1.14108NmmM=1.12108Nmm基础
