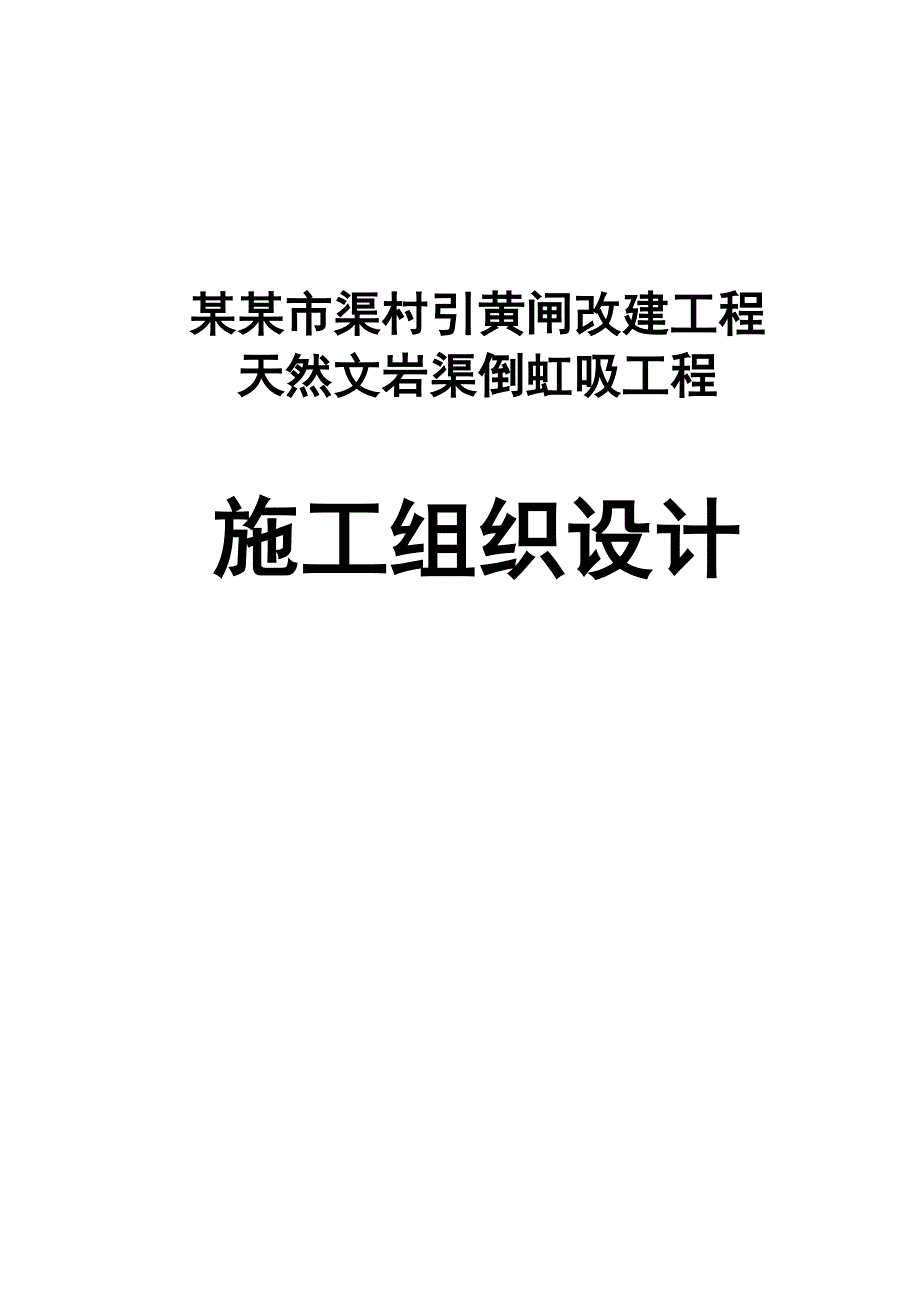

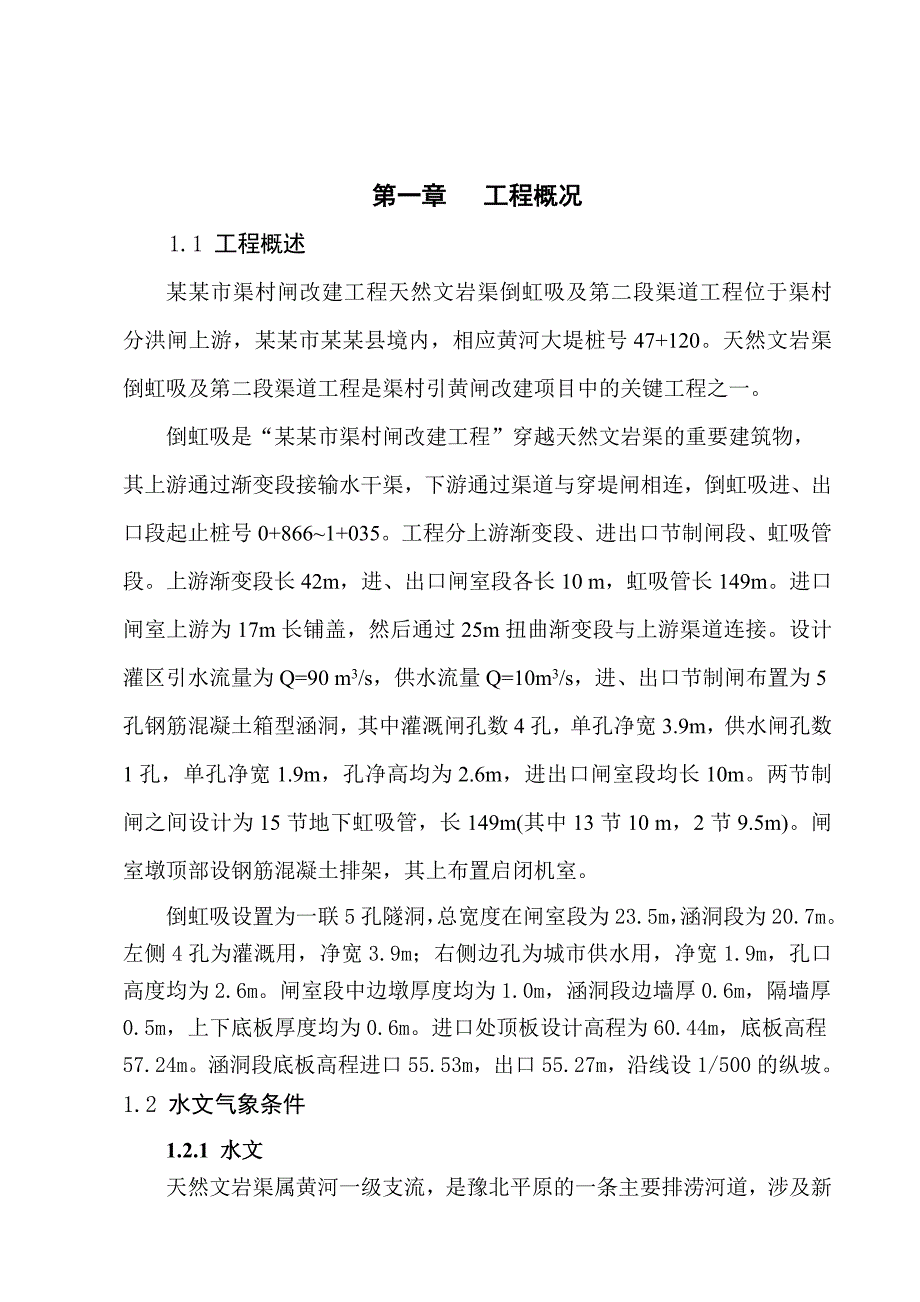

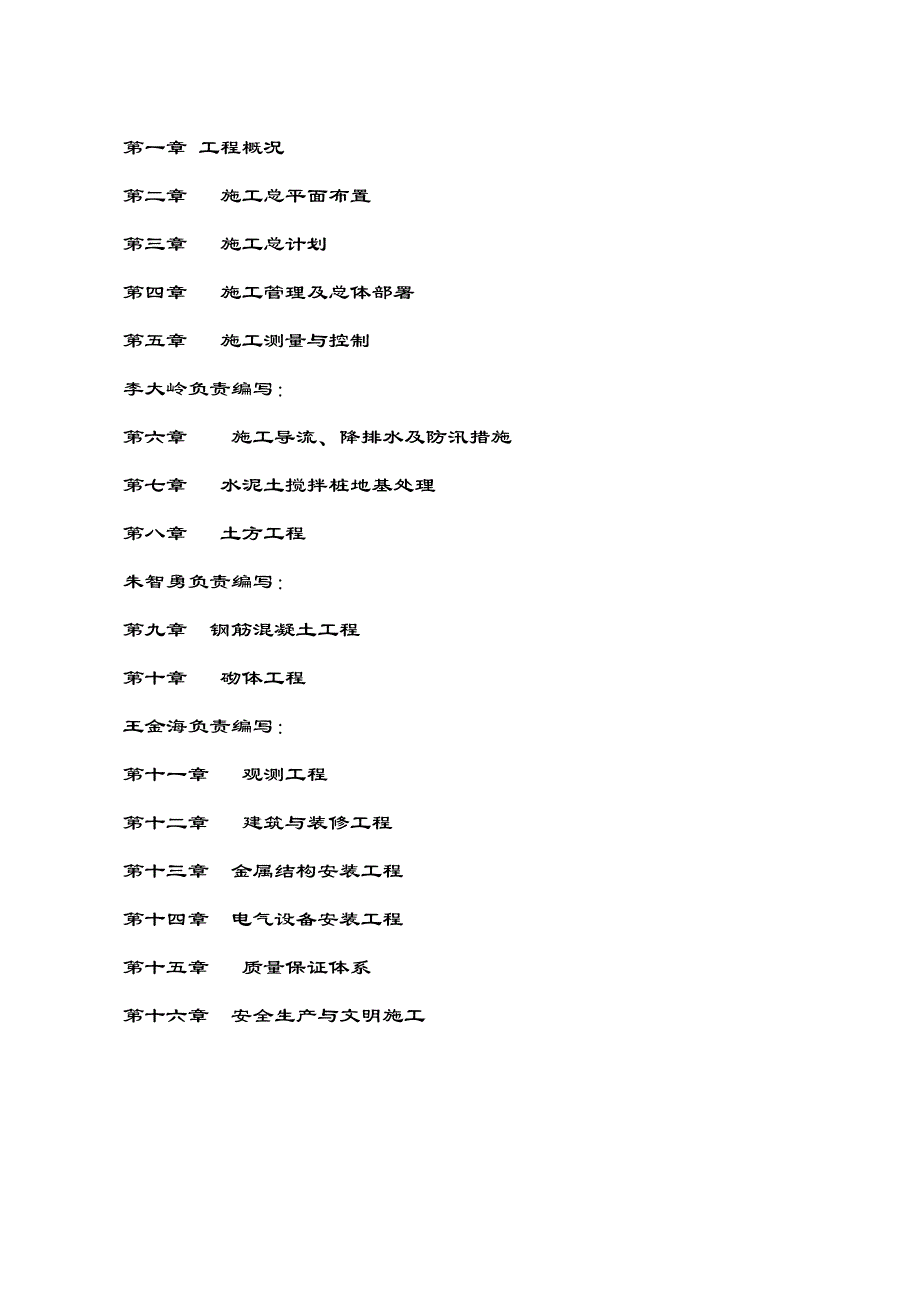

1、某某市渠村引黄闸改建工程天然文岩渠倒虹吸工程施工组织设计第一章 工程概况第二章 施工总平面布置第三章 施工总计划第四章 施工管理及总体部署第五章 施工测量与控制李大岭负责编写：第六章 施工导流、降排水及防汛措施第七章 水泥土搅拌桩地基处理第八章 土方工程朱智勇负责编写：第九章 钢筋混凝土工程第十章 砌体工程王金海负责编写：第十一章 观测工程第十二章 建筑与装修工程第十三章 金属结构安装工程第十四章 电气设备安装工程第十五章 质量保证体系第十六章 安全生产与文明施工第一章 工程概况1.1 工程概述某某市渠村闸改建工程天然文岩渠倒虹吸及第二段渠道工程位于渠村分洪闸上游，某某市某某县境内，相应黄河大
2、堤桩号47+120。天然文岩渠倒虹吸及第二段渠道工程是渠村引黄闸改建项目中的关键工程之一。倒虹吸是“某某市渠村闸改建工程”穿越天然文岩渠的重要建筑物，其上游通过渐变段接输水干渠，下游通过渠道与穿堤闸相连，倒虹吸进、出口段起止桩号0+8661+035。工程分上游渐变段、进出口节制闸段、虹吸管段。上游渐变段长42m，进、出口闸室段各长10 m，虹吸管长149m。进口闸室上游为17m长铺盖，然后通过25m扭曲渐变段与上游渠道连接。设计灌区引水流量为Q=90 m3/s，供水流量Q=10m3/s，进、出口节制闸布置为5孔钢筋混凝土箱型涵洞，其中灌溉闸孔数4孔，单孔净宽3.9m，供水闸孔数1孔，单孔净宽1
3、.9m，孔净高均为2.6m，进出口闸室段均长10m。两节制闸之间设计为15节地下虹吸管，长149m(其中13节10 m，2节9.5m)。闸室墩顶部设钢筋混凝土排架，其上布置启闭机室。 倒虹吸设置为一联5孔隧洞，总宽度在闸室段为23.5m，涵洞段为20.7m。左侧4孔为灌溉用，净宽3.9m；右侧边孔为城市供水用，净宽1.9m，孔口高度均为2.6m。闸室段中边墩厚度均为1.0m，涵洞段边墙厚0.6m，隔墙厚0.5m，上下底板厚度均为0.6m。进口处顶板设计高程为60.44m，底板高程57.24m。涵洞段底板高程进口55.53m，出口55.27m，沿线设1/500的纵坡。1.2 水文气象条件1.2.
4、1 水文天然文岩渠属黄河一级支流，是豫北平原的一条主要排涝河道，涉及新乡、某某两市八县，流域面积2514km2，天然文岩渠干流分南北两支，南为天然渠，北为文岩渠，在长垣县大车集汇合为天然文岩渠。干流流经原阳、延津、封丘、长垣四县，全长160km，在某某县三合村后入黄河。某某境内干流长5.0km，右岸渠堤长4.6km。天然文岩渠下段三年一遇设计排涝流量155m3/s，设计水深2.8m，十年一遇设计防洪流量385m 3/s，设计水深3.68m，排涝渠底比降1/33567，主槽底宽90m。勘测区位于黄河冲积平原上，紧临黄河主河道，含水层岩性主要为极细砂、砂壤土，地下水类型属孔隙型潜水。地下水位受黄河
5、水位和天然文岩渠水位控制。勘测期测得地下水位约为61.2m（2005年8月测）。根据黄河水质现状资料分析，对水生生物、工农业用水和生活饮用水均无害，水质状况良好。地下水PH值7.3，对混凝土无侵蚀性。1.2.2 气象本地区属温带半湿润季风型大陆性气候，春季干旱风沙多，夏季炎热雨量大，秋季晴和日照长，冬季干冷少雨雪。年平均气温13.4，年极端最高气温达43.1，极端最低气温为-21。年平均风速为2.7m/s，夏季多南风、冬季多北风。年日照时数2585小时，无霜期206天。多年平均降雨量为584mm，且雨热同季。1.3 工程地质条件工程区属于黄河下游冲积扇的中下部，三合村控导工程背河滩地地面自然高
6、程61.0062.50。通过工程对倒虹吸工程轴线和进水口南岸河堤轴线两侧钻孔勘探，在27m地层深度内根据岩性和物理力学特性可分为8层，涉及工程深度内的4层如下：第层（Q4ml）为填土。属天然文岩渠堤身土，黄色，可塑，主要以沙壤土、壤土为主，局部夹粘土块团，土质不均，含植物根系。层厚1.203.80m，平均厚3.13m。底层高程61.0061.20m，平均层底高程61.07m。第层（Q4al）为壤土。黄色或浅灰色，软塑可塑，以种粉质壤土为主，局部为砂壤土。层厚2.804.50m，平均厚3.78m。底层高程56.6058.40m，平均底层高程57.38m。第层（Q4al）为粉质粘土。黄色，软塑可塑
7、，局部夹砂壤土薄层。厚度1.002.50m，平均厚度1.68m。层底高程54.4056.85m，平均层底高程55.70m。第层（Q4al）为沙壤土。黄色，软塑可塑，局部呈轻粉质壤土，有层理。层厚1.302.95m，平均厚2.18m。层底高程52.3054.40m，平均层底高程53.52m。各土层工程地质特性底层编号岩土名称压缩系数MPn-1承载力fak(kPa)渗透系数cm/s壤 土0.2911208.5510-5粉质粘土0.452851.710-6砂壤土0.1001009.8210-5本区设计基本地震加速度值为0.15g，地震动反应谱特性周期为0.35s，抗震设防烈度为7度。根据设计计算，第
8、层壤土、第层砂壤土以及下部第层的壤土均属可液化土，为增加地基的稳定性，设计对地基进行深层搅拌桩处理。1.4 主要工程量主要工程量包括土方工程、混凝土工程、基础工程、砌石工程、钢筋制作安装、启闭机房以及细部结构。数量见下表：编号工程项目单位数量编号工程项目单位数量一土方工程10预制C30混凝土闸门m338.971土方开挖m341447三基础工程（搅拌桩）m3821.732弃土外运m336921四砌石工程3土方填筑m3313161浆砌石护底及护坡m3770.634粘土填筑m314002浆砌石挡土墙m31256.82二混凝土工程五钢筋制作安装t582.071C10混凝土垫层m3594.7六启闭机房m21482C20混凝土倒虹吸m33770.08七细部结构工程3C25混凝土闸底板m3517.431橡胶止水带m1
