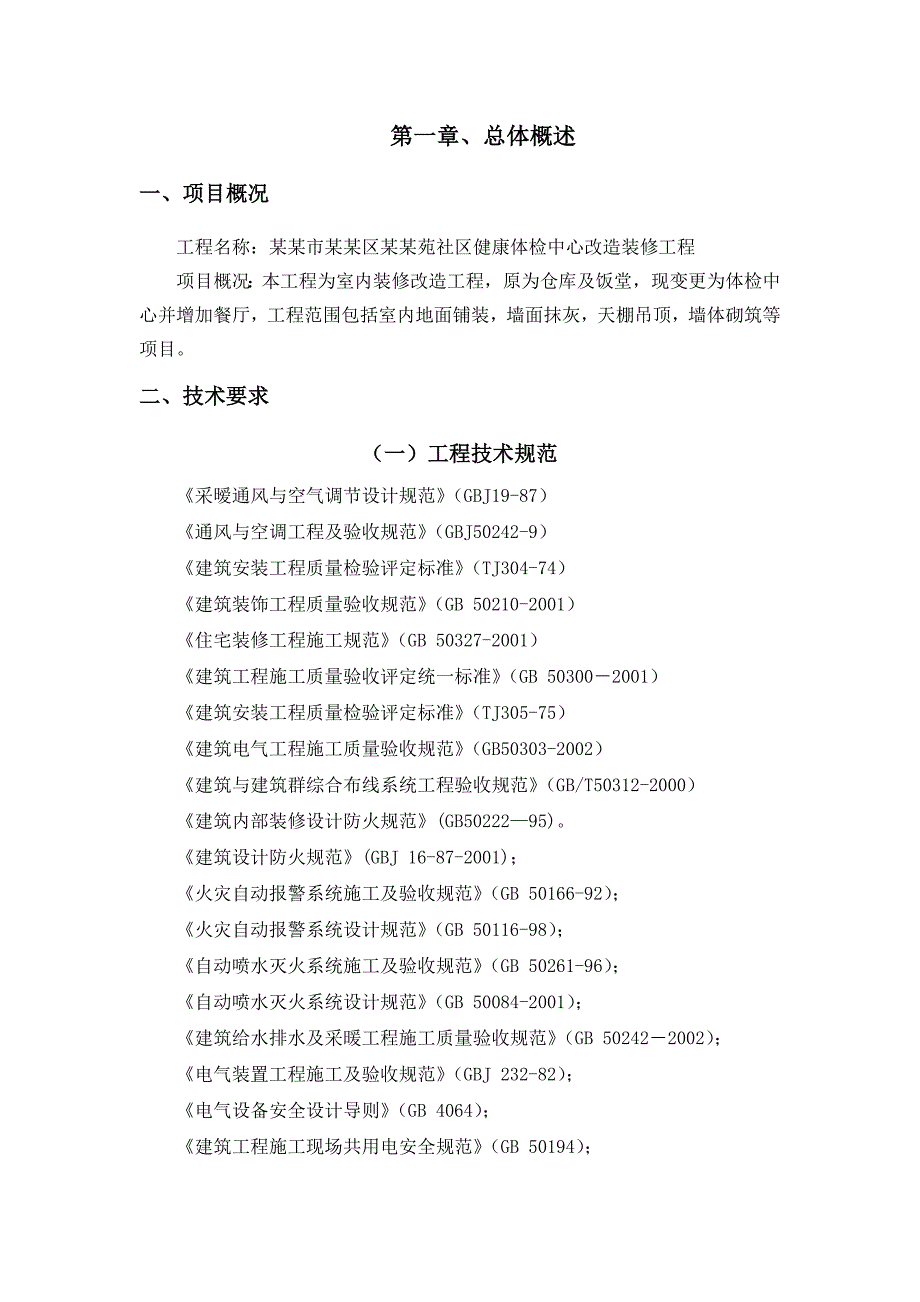

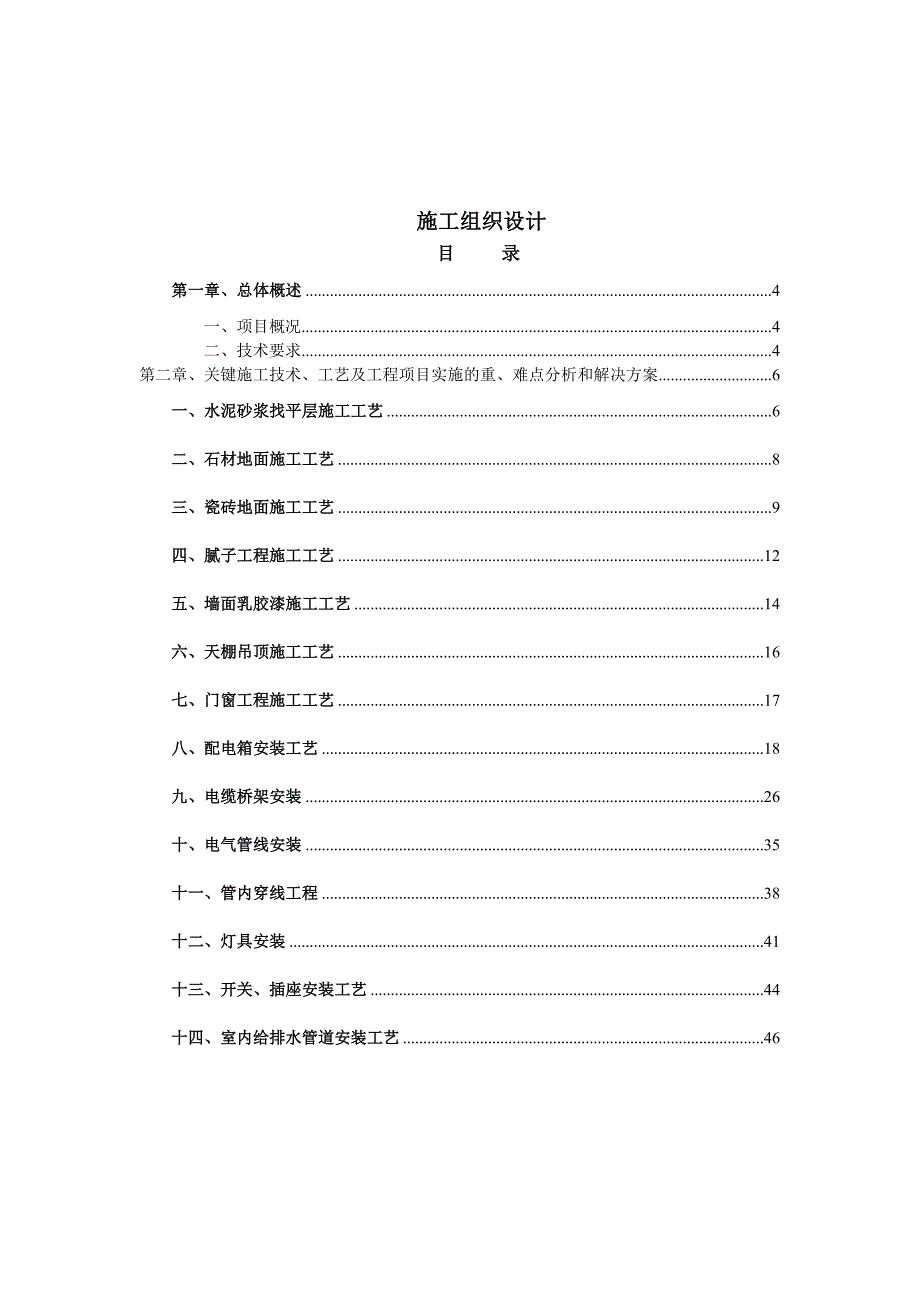

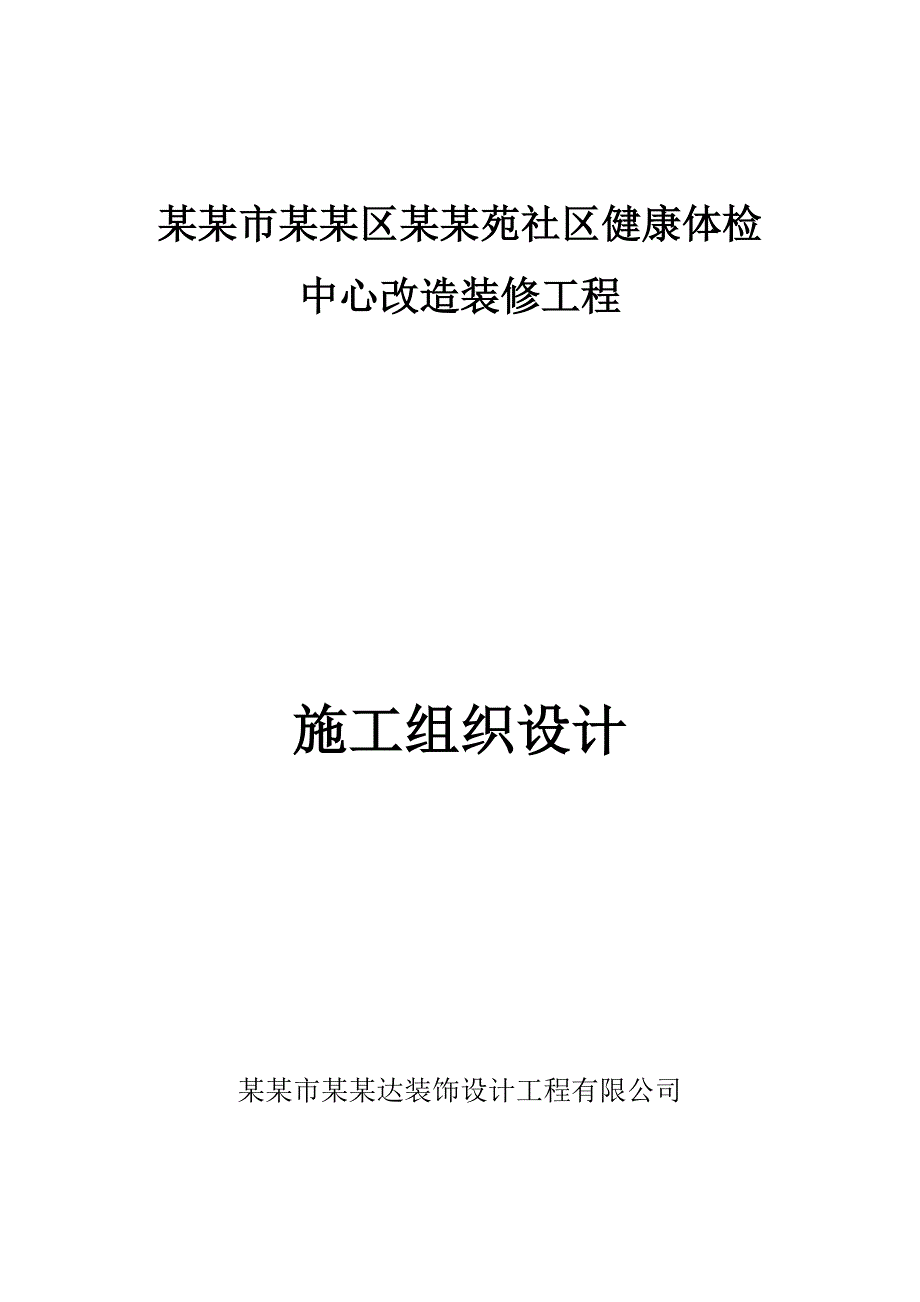

1、某某市某某区某某苑社区健康体检中心改造装修工程施工组织设计某某市某某达装饰设计工程有限公司施工组织设计目 录第一章、总体概述4一、项目概况4二、技术要求4第二章、关键施工技术、工艺及工程项目实施的重、难点分析和解决方案6一、水泥砂浆找平层施工工艺6二、石材地面施工工艺8三、瓷砖地面施工工艺9四、腻子工程施工工艺12五、墙面乳胶漆施工工艺14六、天棚吊顶施工工艺16七、门窗工程施工工艺17八、配电箱安装工艺18九、电缆桥架安装26十、电气管线安装35十一、管内穿线工程38十二、灯具安装41十三、开关、插座安装工艺44十四、室内给排水管道安装工艺46第一章、总体概述一、项目概况工程名称：某某市某某
2、区某某苑社区健康体检中心改造装修工程项目概况：本工程为室内装修改造工程，原为仓库及饭堂，现变更为体检中心并增加餐厅，工程范围包括室内地面铺装，墙面抹灰，天棚吊顶，墙体砌筑等项目。二、技术要求（一）工程技术规范采暧通风与空气调节设计规范（GBJ19-87）通风与空调工程及验收规范（GBJ50242-9）建筑安装工程质量检验评定标准（TJ304-74）建筑装饰工程质量验收规范（GB 50210-2001）住宅装修工程施工规范（GB 50327-2001）建筑工程施工质量验收评定统一标准（GB 503002001）建筑安装工程质量检验评定标准（TJ305-75）建筑电气工程施工质量验收规范（GB50
3、303-2002）建筑与建筑群综合布线系统工程验收规范（GB/T50312-2000）建筑内部装修设计防火规范(GB5022295)。建筑设计防火规范(GBJ 16-87-2001)；火灾自动报警系统施工及验收规范（GB 50166-92）；火灾自动报警系统设计规范（GB 50116-98）；自动喷水灭火系统施工及验收规范（GB 50261-96）；自动喷水灭火系统设计规范（GB 50084-2001）；建筑给水排水及采暖工程施工质量验收规范（GB 502422002）；电气装置工程施工及验收规范（GBJ 232-82）；电气设备安全设计导则（GB 4064）；建筑工程施工现场共用电安全规范（
4、GB 50194）；建设工程施工现场管理规定；建筑机械使用安全技术规程（JGJ 33-86）；施工现场临时用电安全技术规范（JGJ 46-88）；建筑施工安全检查标准（JGJ 59-99）；建筑施工高处作业安全技术规范（JGJ 80-91）；（二）材料标准室内装饰装修材料人造板及其制品中甲醛释放限量（GB/-2001）室内装饰装修材料溶剂型木器涂料中有害物质限量（GB18681-2001）室内装饰装修材料内墙涂料中有害物质限量（GB18682-2001）室内装饰装修材料胶粘剂中有害物质限量（GB18683-2001）室内装饰装修材料木家具中有害物质限量（GB18684-2001）室内装饰装修材
5、料壁纸中有害物质限量（GB18685-2001）室内装饰装修材料聚氯乙烯卷材地板中有害物质限量（GB18686-2001）室内装饰装修材料地毯、地毯衬垫及地毯用胶粘剂中有害物质释放限量（GB18687-2001）建筑材料放射性核素限量（6566-2001）第二章、关键施工技术、工艺及工程项目实施的重、难点分析和解决方案一、水泥砂浆找平层施工工艺1、材料及其运输储存1.1 宜采用425 以上硅酸盐水泥、普通硅酸盐水泥，应满足国家标准GB175-92 以及CECS40：92 的要求。1.2 砂、石或其它骨料应满足国家标准CECS40：92 的要求。1.3 外加剂的制作和使用应符合国家标准GB807
6、6 的要求。1.4 入库水泥应按品种、标号、出厂日期分别堆放，并树立标志，做到先到先用，防止混掺使用，水泥仓库应尽量封闭，包装水泥存放时，应垫起离地约30MM，离墙也应30MM以上。2、施工准备2.1 根据水泥砂浆的设计标号，计算其设计配合比，然后根据实际使用的砂、石或其它骨料的含水率确定混凝土和水泥沙浆的施工配合比。2.2 门框和楼地面预埋件、机电设备管线等均应施工完毕并经检查合格，对于有室内外高差的门口位，如果是安装有下槛的铁门时，尚应顾及室内外完成面能各在下槛两侧收口。2.3 各种立管孔洞等缝隙应先用C20 以上的细石混凝土灌实堵严（细小缝隙可用水泥砂浆灌堵）。2.4 施工时保护好地漏、
7、出水口等部位，安放好临时堵头，以防灌入浆液杂物造成堵塞。2.5 办好作业层的结构隐蔽验收手续。2.6 根据施工图，计算材料用量，按施工进度计划组织好材料的到场时间，保证施工连续稳定。3、水泥砂浆搅拌3.1水泥砂浆前，加水空转数分钟，将积水倒尽，使拌筒充分湿润，搅拌第一盘混凝土时，考虑到筒壁上砂浆损失，石子用量应按配合比规定减半；3.2 搅拌好的水泥砂浆应基本卸尽，在全部水泥砂浆卸出之前不得再投入拌和料，严禁边进料边出料；3.3 严格控制水灰比或坍落度，未经试验人员同意不得随意加减用水量；3.4 加料顺序依次为水、石、砂，每盘装料数量不得超过搅拌筒标准容量的10%；3.5 从全部原料投入搅拌筒开
8、始计算搅拌时间，搅拌时间长度应符合相关规范最短搅拌时间的规定；3.6 采用人工搅拌时，一般应用铁板或包有白铁皮的木拌板上进行操作，拌合要先干拌均匀，再按规定用水量加水湿拌至颜色一致。人工搅拌劳动强度大，而且要求的坍落度较大，否则很难均匀，当水灰比不变时，人工拌制要比机械搅拌多耗10%15%的水泥。4、找平层施工4.1 在铺设找平层前，应将下一基层表面清理干净，当找平层下有松散填充材料时，应予铺平振实；4.2 当基层为水泥混凝土垫层时，应予湿润，当表面光滑时，尚应划毛或凿毛，铺设前，先刷一遍水泥浆，其水灰比为0.40.5，并应随刷随铺找平层；4.3 根据水平标高线，在地面四周做灰饼，然后拉线打中
9、间灰饼，再根据灰饼做冲筋，冲筋间距约2M，在有地漏和坡度要求的地面，应按设计要求做泛水和坡度，对于面积较大的地面，则应用水准仪测出面层平均厚度，然后边测标高边做灰饼；4.4 浇筑时先在两冲筋之间均匀地铺上水泥砂浆，比冲筋面略高，然后用刮尺以冲筋为准刮平、拍实，待表面水分稍干后（禁止用水泥粉吸水催干），用木抹子把砂眼、凹坑、脚印抹平，操作半径内抹完后，即用纯水泥浆（水灰比约为0.60.8）均匀满涂在面上（约12mm 厚），再用铁抹子抹光，向后退着操作，在混凝土或水泥砂浆初凝前完成；4.5 在水泥砂浆初凝前，即可用铁抹子压抹第二遍（此时人站在上面有脚印但不下陷、要用水泥袋纸包裹平整木板垫脚），要求
10、不漏压，做到压实、压光，凹坑、砂眼和踩的脚印都要填补压平；4.6 在水泥砂浆终凝前，此时人踩上去有细微脚印，当试抹无抹纹时，即可用铁抹子压第三遍，压时用劲稍大一些，把第二遍压光时留下的抹纹、细孔等抹平，达到压平、压实、压光；5、验收5.1 找平层的材质、强度（配合比）和密实度必须符合设计要求和施工规范规定。5.2 面层与基层结合必须牢固，无空鼓，用小锤轻击检查、空鼓面积不大于400cm2，无裂纹，且在一个检查范围内不多于二处者，可不计。5.3 表面洁净、无裂纹、脱皮、麻面、起砂等现象。5.4 地漏及泛水坡度符合设计要求，不倒泛水，无渗漏，无积水，与地漏（管道）结合处严密平顺。5.5 找平层表面
11、的允许偏差和检验方法项次项目允许偏差检验方法毛地板用沥青玛珶脂做结合层铺设拼花地板、板块面层用水泥砂浆做结合层铺设板块面层用胶粘剂做结合层铺设拼花木板、塑料板、强化复合地板、竹地板面层1表面平整度5352用2米靠尺和锲形塞尺检查2标高8584用水准仪检查3坡度不大于房间相应尺寸的2/1000，且不大于30用坡度尺检查4厚度在个别地方不大于设计厚度的1/10用钢尺检查二、石材地面施工工艺一、石材地面装饰构造: 地面所用石材一般为磨光或烧面的板材，板厚20毫米左右，目前也有薄板，厚度在10毫米左右，适于家庭装饰用。每块大小在300毫米300毫米500毫米500毫米。可使用薄板和1：2水泥砂浆掺10
12、8胶铺贴。 二. 石材地面装饰基本工艺流程： 清扫整理基层地面水泥砂浆找平定标高、弹线选料板材浸水湿润安装标准块摊铺水泥砂浆铺贴石材灌缝清洁养护交工。 三、施工要点: 1. 基层处理要干净,高低不平处要先凿平和修补, 基层应清洁，不能有砂浆、尤其是白灰砂浆灰、油渍等，并用水湿润地面。 2. 铺装石材、瓷质砖时必须安放标准块,标准块应安放在十字线交点,对角安装。 3. 铺装操作时要每行依次挂线,石材必须浸水湿润,阴干后擦净背面。 4. 石材、瓷质砖地面铺装后的养护十分重要,安装24小时后必须洒水养护, 铺巾完后覆盖锯末养护。 三、瓷砖地面施工工艺一、施工准备 材料及主要机具： （1）水泥：硅酸盐
13、水泥、普通硅酸盐水泥；其标号不应低于32.5号，并严禁混用不同品种、不同标号的水泥。 （2）砂：中砂或粗砂，过8mm孔径筛子，其含泥量不应大于3%。 （3）地砖：均有出厂合格证，抗压、抗折反规格品种均符合设计要求，外观颜色一致、表面平整、边角整齐、无翘曲及窜角。 （4）其他：草酸、火碱、107胶等均有出厂合格证。 （5）主要机具：小水桶、半截大桶、笤帚、平锹、铁抹子、大木杠、小木杠、筛子、窗纱筛子、窄手推车、钢丝刷、喷壶、锤子、橡皮锤子、凿子、方尺、粉线包、溜子、切割机。二、操作工艺 1、工艺流程：基层处理找标高、弹线抹找平层砂浆弹铺砖控制线铺砖勾缝、擦缝养护 2、基层处理：将混凝土基层上的杂
14、物清理掉，并用錾子剔掉砂浆落地灰，用钢丝刷刷净浮浆层。如基层有油污时，应用10%火碱水刷净，并用清水及时将其上的碱液冲净。 3 、找标高、弹线：根据墙上的+50cm水平标高线，往下量测出面层标高，并弹在墙上。 4、抹找平层砂浆：A 洒水湿润：在清理好的基层上，用喷壶将地面基层均匀洒水一遍。 B 抹灰饼和标筋：从已 弹好的面层水平线下量至找平层上皮的标高（面层标高减去砖厚及粘结层的厚度），抹灰饼间距l.5m，灰饼上平就是水泥砂浆找平层的标高，然后从房间一侧开始抹标筋（又叫冲筋）。有地漏的房间，应由四周向地漏方向放射形抹标筋，并找好坡度。抹灰饼和标筋应使用干硬性砂浆，厚度不宜小于2cm。 C 装档（即在标筋间装铺水泥砂浆）：清净抹标筋的剩余浆渣，涂刷一遍水泥浆（水灰比为0.40.5）粘结层，要随涂刷随铺砂浆。然后根据标筋的标高，用小平锹或木抹子将已拌合的水泥砂浆（配合比为1314）铺装在标筋之间，用木抹子摊平、拍实，小木杠刮平，再用木抹子搓平，使其铺设的砂浆与标筋找平，并用大木杠横竖检查其平整度，同时检查其标高和泛水坡度是否正确，24h后浇水养护。 5 、铺砖：为了找好位置和标高，应从门口开始，纵向先铺23行砖，以此为
