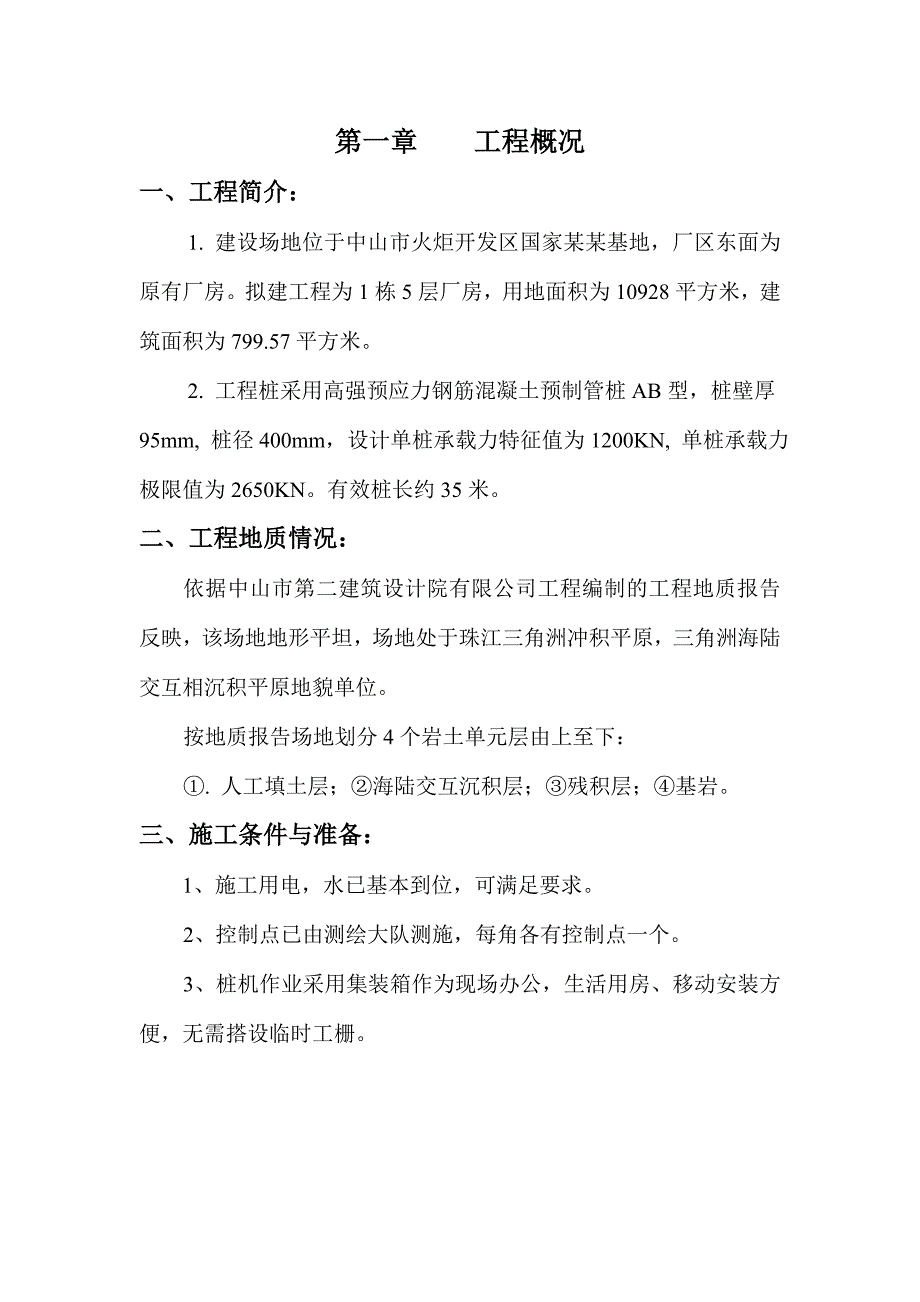

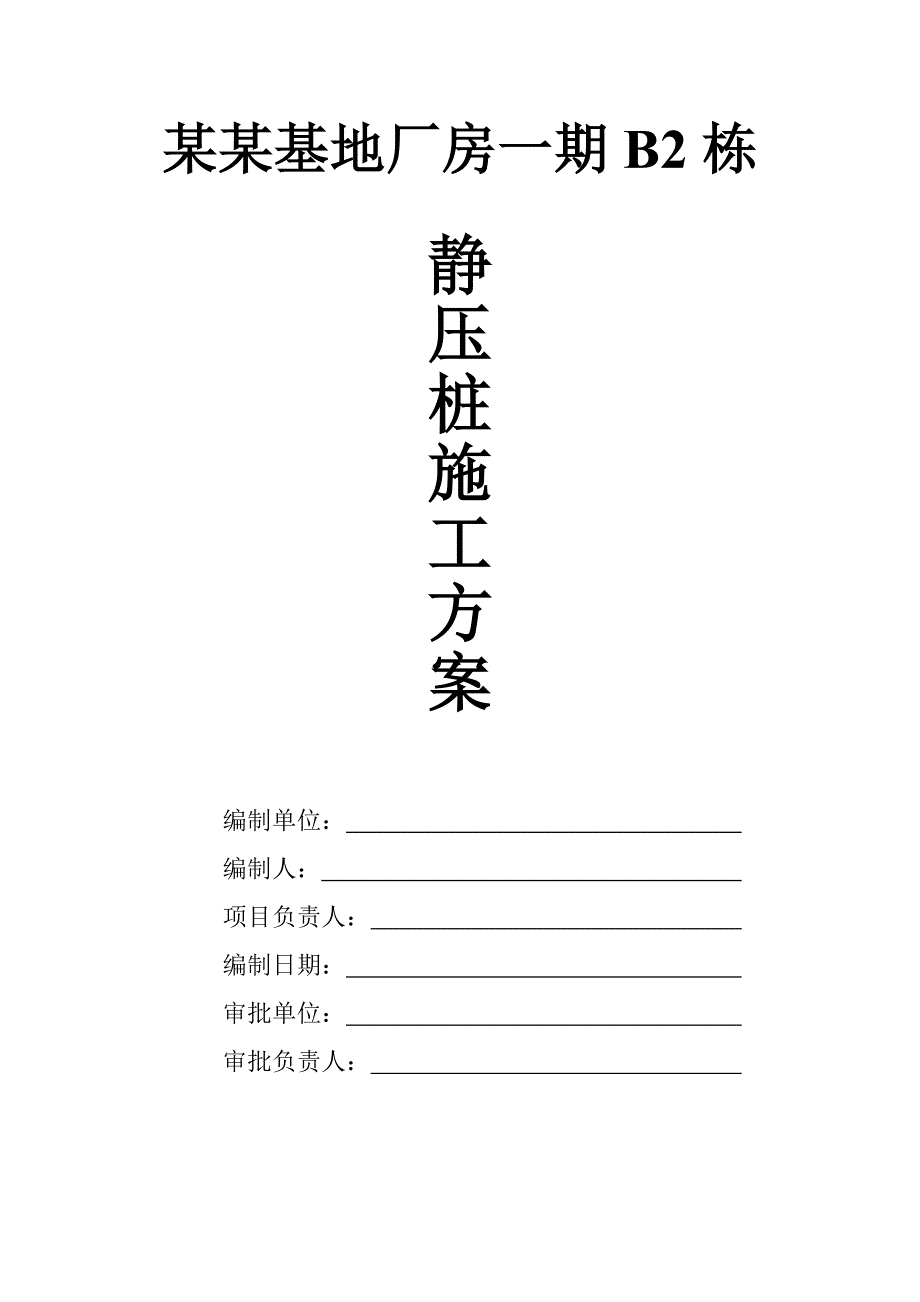

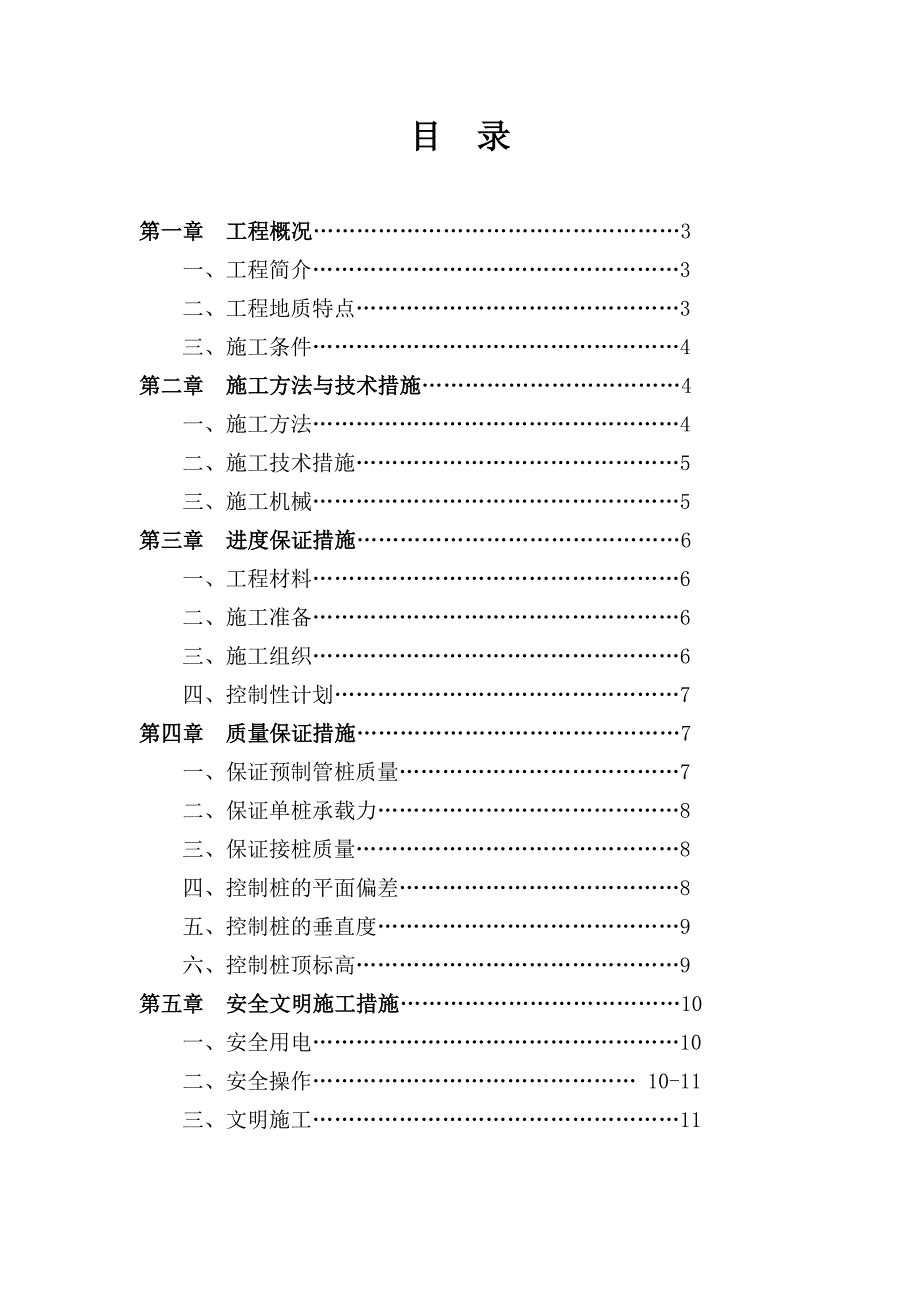

1、某某基地厂房一期B2栋静压桩施工方案编制单位： 编制人： 项目负责人： 编制日期： 审批单位： 审批负责人： 目 录第一章 工程概况3一、工程简介3二、工程地质特点3三、施工条件4第二章 施工方法与技术措施4一、施工方法4二、施工技术措施5三、施工机械5第三章 进度保证措施6一、工程材料6二、施工准备6三、施工组织6四、控制性计划7第四章 质量保证措施7一、保证预制管桩质量7二、保证单桩承载力8三、保证接桩质量8四、控制桩的平面偏差8五、控制桩的垂直度9六、控制桩顶标高9第五章 安全文明施工措施10一、安全用电10二、安全操作 10-11三、文明施工11第一章 工程概况 一、工程简介：1. 建
2、设场地位于中山市火炬开发区国家某某基地，厂区东面为原有厂房。拟建工程为1栋5层厂房，用地面积为10928平方米，建筑面积为799.57平方米。 2. 工程桩采用高强预应力钢筋混凝土预制管桩AB型，桩壁厚95mm, 桩径400mm，设计单桩承载力特征值为1200KN, 单桩承载力极限值为2650KN。有效桩长约35米。二、工程地质情况：依据中山市第二建筑设计院有限公司工程编制的工程地质报告反映，该场地地形平坦，场地处于珠江三角洲冲积平原，三角洲海陆交互相沉积平原地貌单位。按地质报告场地划分4个岩土单元层由上至下：. 人工填土层；海陆交互沉积层；残积层；基岩。三、施工条件与准备： 1、施工用电，水
3、已基本到位，可满足要求。2、控制点已由测绘大队测施，每角各有控制点一个。3、桩机作业采用集装箱作为现场办公，生活用房、移动安装方便，无需搭设临时工栅。第二章 施工方法1、静力压桩施工特点：静力压桩法施工的特点：、无震动、无噪音、沉桩效率高，施工速度快；、对桩身垂直度易于控制、且送桩深度较深；、接桩方便，适合于持力层变化较大的场地；、机械化作业程度高，现场文明整洁；、静压桩最大的特点是：“压桩等于验桩”即压桩原理与桩基堆荷静载试验一致，通过油压表测定读出压力值，即可知道桩入土阻力。并可初估单桩竖向承载力移机至新桩位切割桩头终止压桩压桩送桩电焊接桩吊下节桩抱桩静压桩身校中调直吊桩喂桩移机就位测量定
4、位2、压桩力：通过连接压桩油缸的压力表读数，可计算得到桩机入土阻力即受到的作用力，按设计要求可控制每一条桩的最终压入荷载值（KN）。=P.A压桩力计算公式： F压=P.A A=II(D/2)nF-压入力 P-压力表读数值(Mha) A-压桩油缸面积n-压桩油缸个数 D-油缸活塞直径二、施工技术措施：1、施工技术人员应根据场地现有标高和设计桩项标高，认真分析地质详勘察报告，依据现在实际情况，配合甲方一起预测最佳配桩长度，保证终压力。2、接桩焊接采用C02气体焊接，C02气体保护焊具有电弧加热集中、焊接速度快、气体对焊接区有冷却作用、热影响区窄的特点，因此焊完可缩短间歇时间，一般焊接完成停歇3分钟
5、为宜。三、施工机械：根据本工程设计的桩径及后桩工程量和工期要求，确定符合工程压桩力的桩机台数，且落实单台设备配置如下表：序号名称型号规格单位数量功率（KW）备注1静压机ZYJ-680台11502C022台3切桩机1台4经纬仪1台5全站仪1台 第三章 进度保证措施一、工程材料： 1、根据设计要求选择高强预应力管桩生产商，并应进行考察核实，是否可满足工程需要，确保工程质量。2、管桩生产商应能提供满足工程配桩要求的多种长度桩。3、厂商应有良好的服务意识，积极配合施工进度需要将桩及时运至工地。二、施工准备： 1、进场前应核实施工现场电源、水源、场地道路、架设安装好施工现场临时用电线路及配电箱。2、进场
6、施工机械设备组装后应进行试运转，确保机械性能完好，易损件、备品配应有储备。3、完成压桩顺序作业设计建筑物控制点的交验等技术准备工作。三、施工组织： 1、本工程我单位将组织一支施工经验丰富优良的队伍进场施工，单台机管理人组成配备如下：施工员：1人2、本项目设一个压桩作业组，压桩作业组人员配备如下：桩机作业人员类别表桩机指挥主机操作吊机操作电工电焊捆桩工备注1人1人1人1人1人1人按单机配合计单机投入人员共6人（含后勤人员）。四、控制性计划：1、根据桩机压桩速度，结合工程实际情况，按期完成。2、场地如出现陷机,道路不能满足进度材料要求,甲方应及时组织回填处理。第四章 质量保证措施一、保证预制管桩质
7、量：1、把好预制桩定货关，生产厂家工艺和流程应符合规范要求，配筋应符合图纸要求，应有生产许证及资质，出厂有合格证。2、把好现场收检测关，进现场的预制桩必须由双方技术员验收，必须有出合格证，不合格的桩坚决不用。3、把好现场堆放关，现场堆放，最好不要超过两层，如发现有断裂的预桩要及时退货。二、保证单桩承载力： 1、保证压入力：根据设计单桩竖向承载力，通过现场试压桩的试验结果，确定终压控制标准。施工中必须严格执行终压控制标准。同时桩机测定压桩力的油压表要有技术监督局检定的有效合格证。 2、在保证桩终压力的同时，应根据设计要求和地质报告桩端应进入持力层，如果压桩过程中遇硬质岩层桩过短，油压值突变或失压
8、，桩身突然倾斜飘桩等特殊情况均应报告建设单位、监理单位和设计院研究处理。三、保证接桩质量： 1、要选用优质焊丝材料,严禁使用没有出厂合格证、质量不合格的焊丝。 2、焊接前，清刷桩端板，不能出现开口，如有开口要调整，并用铁片垫平塞满焊牢。 3、两人对称焊接，焊缝要饱满连续。 4、焊缝自然冷却应大于1分钟方可继续施压（即待母材温度降至300 C以下）。四、控制桩的平面偏差： 1、布好测量控制网：先检查甲方提供的红线点的准确性，再加密控制点和布安全可靠的永入性隐蔽点（隐蔽点要离建筑物10m以上），误差小于2mm。 2、布好桩位点，用拉通线的办法，分轴线放桩位点，中误码差小于10mm，桩位点上用钢钉红
9、色丝带标记，开压前请监理方代表验线。 3、施工过程中检查点位，桩机进入待压承台前指挥长要检查该承台内桩位的相互尺寸以及与相邻承台间的尺寸关系，发现问题立即向现场技术人员反映。 4、施工过程中要对准桩位：对点应以桩位点为中点，在地上画有白色明显粉沫，以便观察压桩过程中的桩位偏差和遗漏情况，对点误差应小于0.02m，如压桩时遇到地下障碍特等特殊原因，应通知监理及甲方代表及时处理，并做好记录。五、控制桩的垂直度： 1、带有桩尖的第一节桩插入地面0.5-1.0m时,应严格调整桩的垂直度差应小于0.2%，倾斜越小越好，然后才能继续下压。 2、在平行和垂直长船方向架设垂线的办法，观测桩身垂直度。 3、压桩
10、过程中要经常观测桩身垂直度，当偏差较大时应找出原因并设法纠正。当桩尖进入较硬土层后，严禁移动桩机强行纠偏。 4、接桩时上、下节桩应保持顺直，错位偏差不宜大于2mm。六、控制桩顶标高： 1、配桩时要根据地质报告和实际压桩情况，合理配桩，做到既尽量减少损桩耗又应避免送桩超深，应根据场地自然地面标高和设计桩顶承台标高控制送桩深度。 2、如果送桩达到桩顶标高而仍未达到终压力时，采取措施接桩或超深送到压力，经技术人员确认并作好记录，并交代甲方施工员。 第五章 施工用电、安全文明施工措施一、施工用电设置 1、施工用电由供电所接至场地、配电箱、带漏电保护器的1台400A空气开关都也安装调试好，可满足桩机施工
11、用电要求。 2、静压桩机采用（370MM+225MM）5芯橡套电缆作为桩机移动施工时的供电，同时还配有带漏电保护器的400A空气开关，与业主提供的电源联接，桩机配电系统也设置了漏电保护器，这样形成三级漏电保护。二、安全用电： 1、贯彻“安全第一、预防为主”的安全方针，执行安全用电施工的各项原则。 2、持证上岗，掌握安全操作规程和操作技术规程。 3、一切用电设备按照规定使用三相五线制，并装有防漏电装置。漏电装置每月检查二次。 4、现场电线、电缆应按规范，电工要经常检查绝缘情况。 5、所有机电设备都由专人操作，专人维护，专人检修。 6、设备开关箱、配电装置等，所有开关箱要上锁，并设置警告标志，严禁
12、非工作人员动用。 7、各期电器设备应定期进行检查、维护。三、压桩安全操作： 1、施工现场应有醒目的安全标牌，进入现场必须戴安全帽，严禁穿拖鞋、饮酒上班。严禁、赤脚、穿拖鞋上班，进入现场必须戴安全帽。 2、每天开工前需进行一次大检查，机械设备是否完好，吊具绳索要牢固可靠。 3、吊桩和落桩过程中，主机要严禁行走和调整。 4、吊机操作人员应清楚吊绳捆绑位置，吊点应在3/1L桩长处，重心向下，要缓慢起吊，并注意观察桩身起吊时情况。 5、压桩过程中，吊机未脱落勾前，吊机手要特别注意，保持吊绳松弛，防止拉弯吊臂发生事故。 6、主机操作人员必须服从指挥，并应清楚指挥意图后方可操作，同时应观察吊绳松弛脱钩情况。 7、桩机长船不能抬离地面，以防桩身偏心受压被扭断或夹持打滑而落机，造成不必要的损失。 8、指挥人员应注意周围环境，随时检查和掌握各个环节运行情况，发现不安全因素时要及时纠正并立即制止。四、文明施工措施： 1、现场施工材料（桩管）堆放要整齐有序到位，要保证临时道路畅通。 2、生活设施集装箱住房摆放整齐，场地应作硬化处理，并应设置合理排水措施。 3、经常保持住房前后的环境卫生，生活垃圾堆放到工地指定地点。
