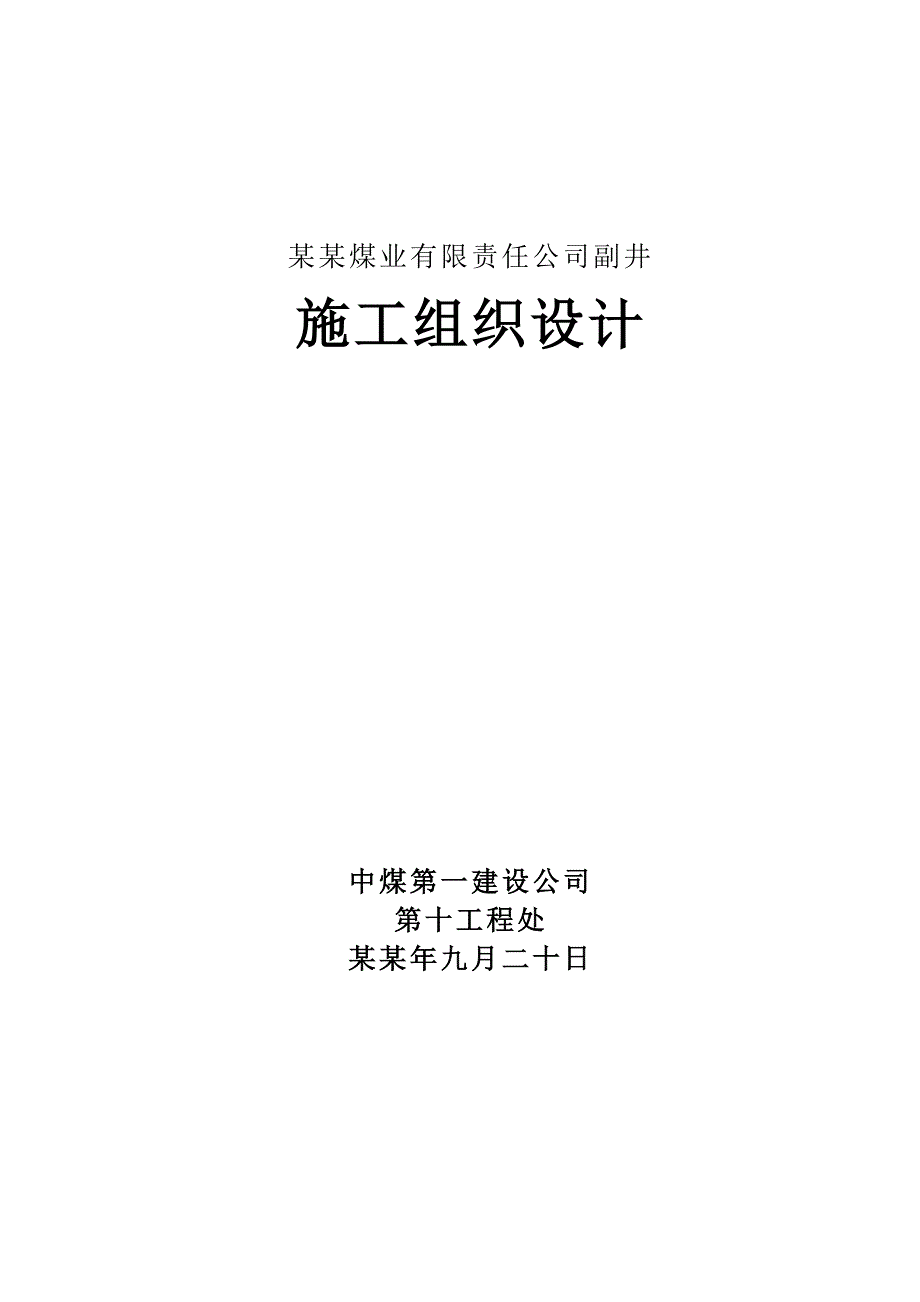

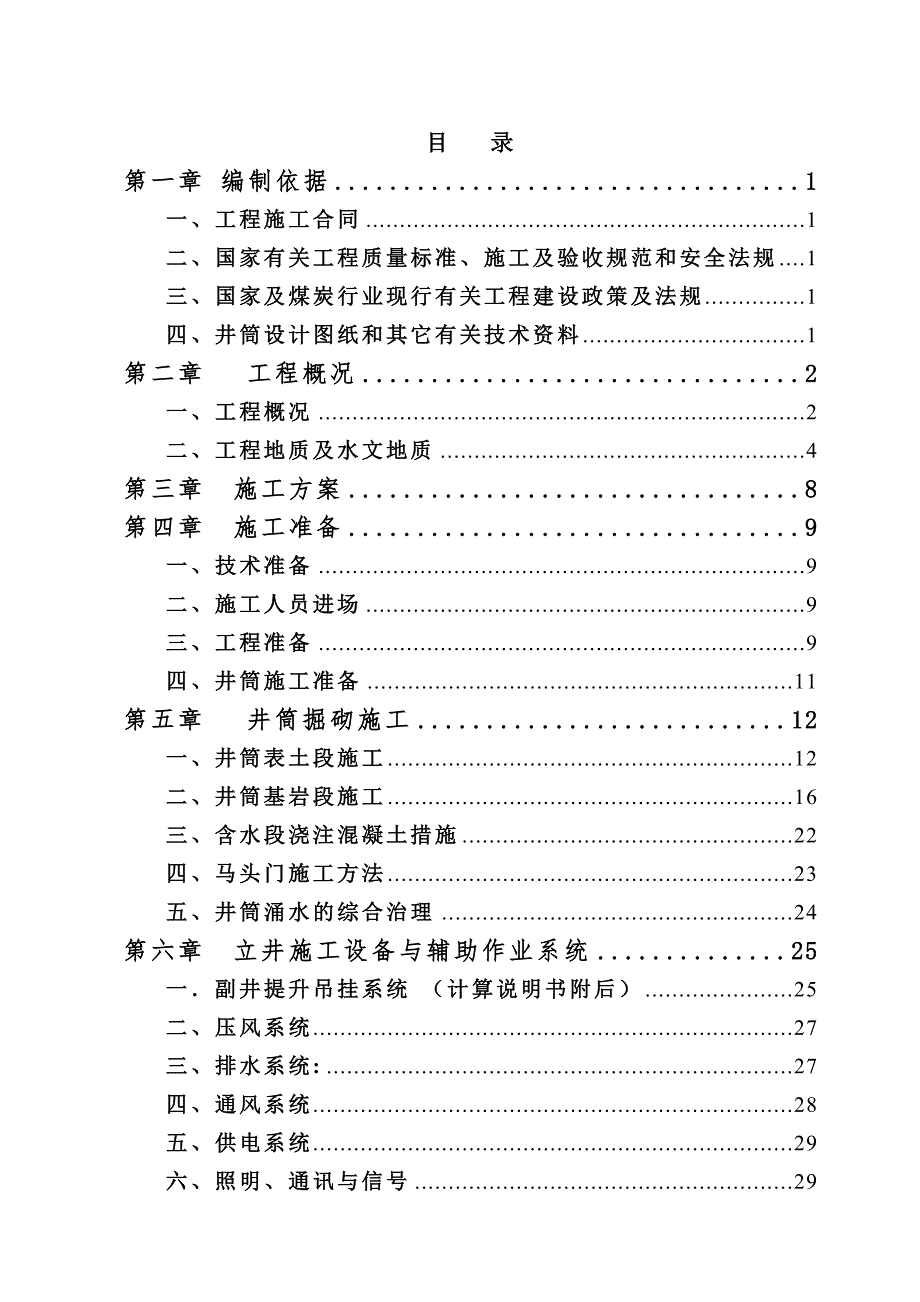

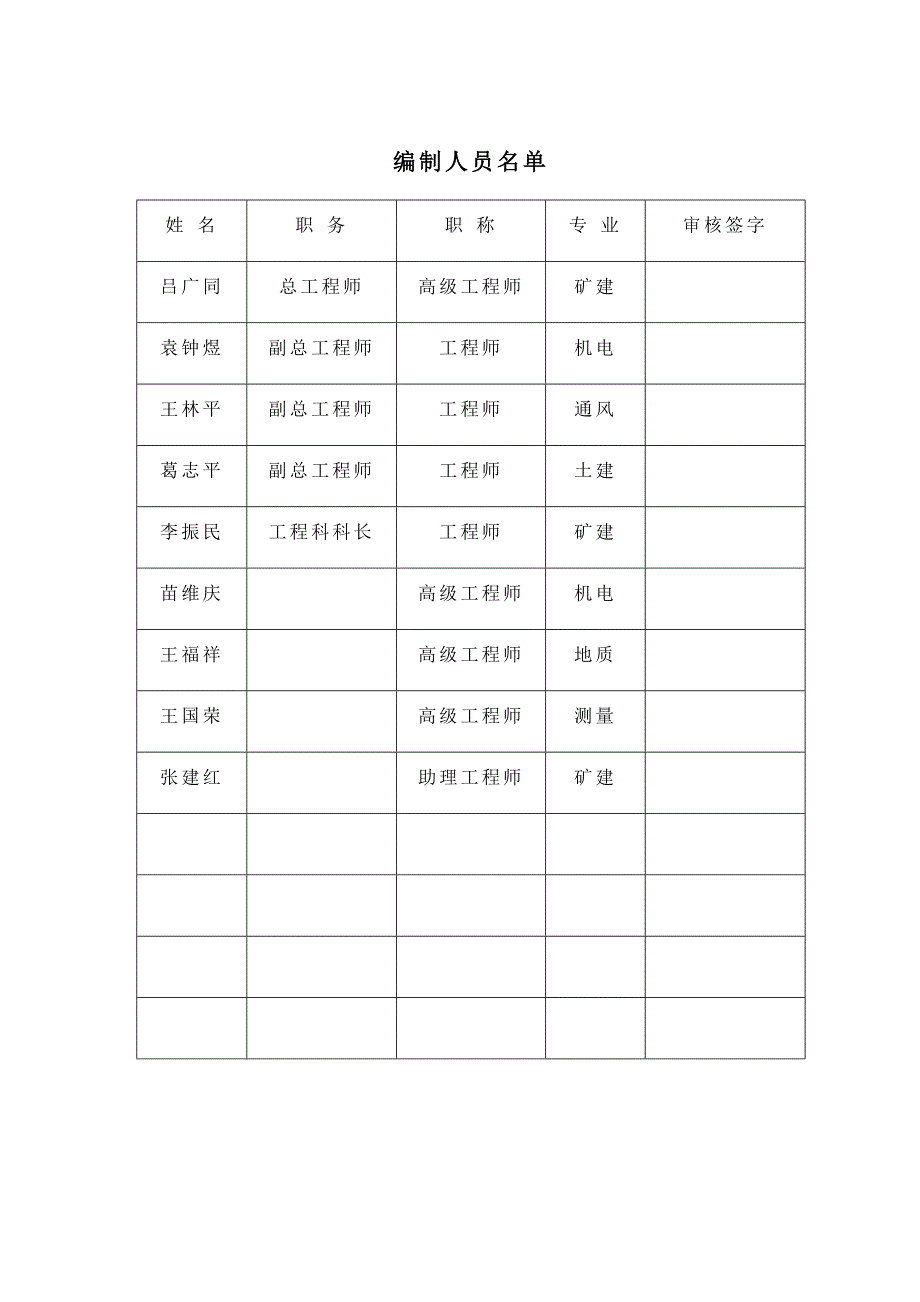

1、某某煤业有限责任公司副井施工组织设计中煤第一建设公司第十工程处某某年九月二十日编制人员名单姓 名职 务职 称专 业审核签字吕广同总工程师高级工程师矿建袁钟煜副总工程师工程师机电王林平副总工程师工程师通风葛志平副总工程师工程师土建李振民工程科科长工程师矿建苗维庆高级工程师机电王福祥高级工程师地质王国荣高级工程师测量张建红助理工程师矿建目 录第一章编制依据1一、工程施工合同1二、国家有关工程质量标准、施工及验收规范和安全法规1三、国家及煤炭行业现行有关工程建设政策及法规1四、井筒设计图纸和其它有关技术资料1第二章 工程概况2一、工程概况2二、工程地质及水文地质4第三章 施工方案8第四章 施工准备9
2、一、技术准备9二、施工人员进场9三、工程准备9四、井筒施工准备11第五章 井筒掘砌施工12一、井筒表土段施工12二、井筒基岩段施工16三、含水段浇注混凝土措施22四、马头门施工方法23五、井筒涌水的综合治理24第六章 立井施工设备与辅助作业系统25一副井提升吊挂系统 （计算说明书附后）25二、压风系统27三、排水系统:27四、通风系统28五、供电系统29六、照明、通讯与信号29七、避雷30第七章 施工组织措施31一、施工组织机构和劳动力配备31二、正规循环作业31第八章 工期进度安排及保证措施35一、施工进度计划35二、工期保证措施37第九章 工程质量目标及保证措施38一、工程质量目标38二、
3、质量保证措施38第十章 安全保证体系及措施43一、安全目标43二、安全保证体系及专项措施43第十一章 环境保护、安全质量标准化及文明施工59一、环保、消防及降噪措施59二、安全质量标准化施工措施60第十二章 计划、统计和信息管理62一、计划、统计报表的编制与传递62二、信息管理62三、附图表631、施工总平面布置图632、井筒施工平面布置图633、稳绞布置平面图、立面图634、主要施工设备一览表63副井提升吊挂系统计算说明书64第一章 编制依据一、工程施工合同二、国家有关工程质量标准、施工及验收规范和安全法规1、中华人民共和国矿山安全法2、矿山井巷工程施工及验收规范（GBJ21390）3、煤矿
4、井巷工程质量检验评定标准（MT500994）4、煤矿安装工程质量检验评定标准（MT-5010-95）5、混凝土工程施工质量验收规范（GB502042002）6、建筑工程施工质量验收统一标准（GB50300-2001）7、建筑地基基础工程质量验收规范（GB50202-2002）8、钢结构工程施工质量验收规范（GB50205-2002）9、建筑电器工程施工质量验收规范（GB50303-2002）10、电器装置安装35KV及以下架空电力线路施工及验收规范（GB173-92）11、混凝土质量控制标准（GB5016492）12、锚杆喷射混凝土支护技术规范（GB500862001）13、工程测量规范（GB
5、5002693）14、煤矿测量规程15、煤矿安全规程三、国家及煤炭行业现行有关工程建设政策及法规四、井筒设计图纸和其它有关技术资料第二章 工程概况一、工程概况1.井筒技术特征：某某煤矿设计生产能力1.20Mt/a。为满足矿井后期开采需要，在原东风井区，新补主、副两个立井井筒，其中副井井筒设计净直径为7500mm，井深940m，井口中心坐标为为X=54424.680，Y=47095.470，Z=+520.40m。副井井筒054.00m为表土、基岩风化带段，54m940m为基岩段。2.支护方式：副井表土、基岩风化带段井筒设计为双层井壁，外壁厚300 mm，单层钢筋混凝土支护，竖筋为20300，环筋
6、为20500。内壁壁厚650mm，双层钢筋混凝土支护，内层纵向钢筋为22300mm，横向环筋为20300mm。外层纵向钢筋为22300mm，横向环筋为20300mm。钢筋绑扎长度：竖筋35d,环筋30d。09m段为临时锁口段，掘进直径为9400mm，采用素混凝土临时支护，砼厚度为300mm，砼强度等级为C20。954m段掘进直径为9400mm，采用双层井壁永久支护，外壁净直径为8800mm，支护厚度为300mm，内壁净直径为7500mm，支护厚度为650mm，混凝土强度等级为C35。副井壁座采用钢筋砼支护；基岩段采用素砼支护，净直径7500mm，壁厚650mm，混凝土强度等级为C35。附井筒断
7、面图副井井筒断面图二、工程地质及水文地质1、地层检查孔揭示地层层序由老至新依次为：（1）中奥陶系马家组O2（292.00955.70米）终孔深度）为灰色深灰色厚层灰岩，块状，坚硬，方解石脉发育，局部有豹皮状灰岩，浅灰色灰岩相对较软，为白云质灰岩。（2）晚侏罗系Ja（7.50292.00米）厚度284.50米。7.50292.00米以杂色、褐色、灰绿色砾岩、粉砂岩、细砂岩、凝灰岩为主。上部7.5043.65米以细砂岩、粉砂岩为主。7.5025.85米无芯应为风化带。43.65232.90米以砾岩为主，夹细砂岩、粉砂岩、粉砂质泥岩、凝灰岩薄层。砾岩以花岗岩、石英、凝灰岩、变质岩砾为主，胶结向下逐渐
8、变好，以中等胶结为主，次园状园状，分选差，砾径变化大，1555mm，大者100mm以上，最大300mm左右。232.90292.00米，以灰绿色凝灰质粉砂岩、凝灰岩及红褐色粉砂质泥岩为主，方解石脉充填。（3）第四第Q（07.50米）厚度7.50米根据新补主井井筒检查孔揭示，第四第07.5米，厚度7.5米，01.50米为回填土，以粘土、碎石、卵石为主，松散稍密，磨圆好，分选差，砾径最大300mm，小的10mm。2.007.50米为卵石层，稍密中密密实，以花岗岩砾为主，圆状，分选差，卵石直径都很大，一般在几十毫米几百毫米，甚至更大，由于没有取上来样，也就没有见到充填物，可能为砂质。2、构造与岩浆岩
9、某某采区，西起F1号断层，东至F15号断层，是砟子苇塘向斜中间的断陷部分。该区褶皱与断裂较发育。本新补主井筒检查孔施工深度内未见断层破碎带，无涌漏水现象及溶洞，地层层序正常，无其它地质构造。3、水文地质(1)第四系孔隙含水层：主要由砂、砾石组成，砾石直径1045mm，大者300mm。该含水层厚度为6.00米，孔隙度较大，透水性良好。据抽水资料，静止水位1.887米，单位涌水量1.621升/秒.米，渗透系数28.466米/日，水质类型HCO3Ca，矿化度202.93mg/L，PH值6.9,水温5度。经计算该段井筒涌水量为22.97m3/h。(2)基岩段含水层风氧化带含水层：该含水层埋藏于第四系含
10、水层之下，厚度（7.5025.85）18.35米，岩性为细砂岩，中砂岩。据抽水试验单位涌水量0.009升/秒.米，渗透系数0.052米/日，水质类型HCO3Ca，矿化度254.30mg/L，PH值7.73,水温9度。经计算该段井筒涌水量为0.70m3/h。侏罗系孔隙裂隙含水层：该含水层以灰褐灰绿色砾岩为主，次圆状，分选差，上部基底式泥质胶结下部基底式凝灰质胶结，成分以花岗岩、石英岩、砂岩砾为主，砾状2545mm，大者100mm以上。据抽水试验单位涌水量0.00216升/秒.米，渗透系数0.0012米/日，水质类型HCO3Ca，矿化度427.2mg/L，PH值8.55，水温79度。经计算该段井筒
11、涌水量为5.5m3/h。奥陶系灰岩裂隙含水层：灰深灰色，块状坚硬，裂隙发育但均被方解石脉充填，在井检孔施工中未发现溶洞，因此该含水层富水性及弱,因此没有参加井筒涌水量计算。井筒预计总涌水量27.37 m3/h。4、工程地质第四系松散，由于1.507.50米为卵石层，松散，在井筒施工时注意井筒壁的维护。晚侏罗系7.50232.90米基岩，抗压强度在10.3039.70Mpa之间，平均值为21.13Mpa。砂岩段的抗压值20.18Mpa，凝灰岩抗压强度39.70。总之，砂岩段、砾岩段抗压强度都在20.00Mpa。中奥陶系马家组灰岩，抗压强度48.256.80MPa，平均值39.70 MPa。5、煤
12、与瓦斯该矿井为高瓦斯矿井，因该矿煤层处于一急向斜构造中，为大倾角煤层开采，在风井区新增加的主、副两个井筒位于煤层边界，施工中井筒不穿过煤层。某某矿井筒检查孔地质柱状图层次累计深度层厚岩石名称描述17.507.50回填土卵石层上部为土、碎石、卵石，下部为卵石层，卵石为圆状，分选差，砾径1045mm，大者300mm。234.1526.65细砂岩7.50米25.85米为无芯，可能为风氧化带，下部为细砂岩，灰褐色，致密块状，夹粗砂岩薄层。336.452.30粉砂岩深砂岩，块状443.657.20细砂岩灰褐色，致密块状，夹中砂岩薄层。5106.2562.60砾岩杂色，以浅粉灰白色为主，成分以花岗岩、石英
13、砾为主，少量凝灰岩砾，泥质胶结为主，砂质充填。砾径多大于岩心直径，岩芯多为一块砾石，胶结物较少，一般砾径2555mm。6107.251.00细砂岩深灰褐色，块状，含砂粒。7130.9523.70砾岩浅褐色，成分花岗岩、石英、砾岩砾为主，底式泥质胶结为主，次圆状，分选差，砾径2545 mm,大者100mm以上。8132.051.10凝灰质粉砂岩灰褐色，块状。9140.007.95砾岩浅褐色，成分花岗岩、石英、砂岩砾为主，基式泥质胶结，胶结中等，次圆状，分选差，砾径2545mm,大者100mm以上。10141.801.80凝灰岩深灰色略带绿色，致密块状，较细腻。11145.804.00砾岩深褐色，
14、成分花岗岩、石英、变质岩砾为主，基底式泥质胶结，胶结中等，次圆状，分选差，砾径2545mm，大者100mm以上。12151.205.40粉砂岩深褐色，致密块状，含砂粒，夹细砂岩，砾岩薄层。13212.3061.10砾岩灰褐色略带绿色，成分花岗岩、凝灰岩、变质岩、长石砾为主，基底式凝灰质胶结为主，次圆状，分选差，砾径1535mm，大者80mm，向下砾径逐渐变小，夹粗砂岩、粉砂岩薄层。14215.303.00粉砂岩灰绿色，块状，较均一。15232.9017.60砾岩浅褐绿色灰绿色，成分花岗岩、凝灰岩砾为主，基底式凝灰质胶结，胶结中等，次圆状16241.008.10凝灰质粉砂岩灰绿色，块状，含砂粒，夹凝灰岩薄层。17259.051
