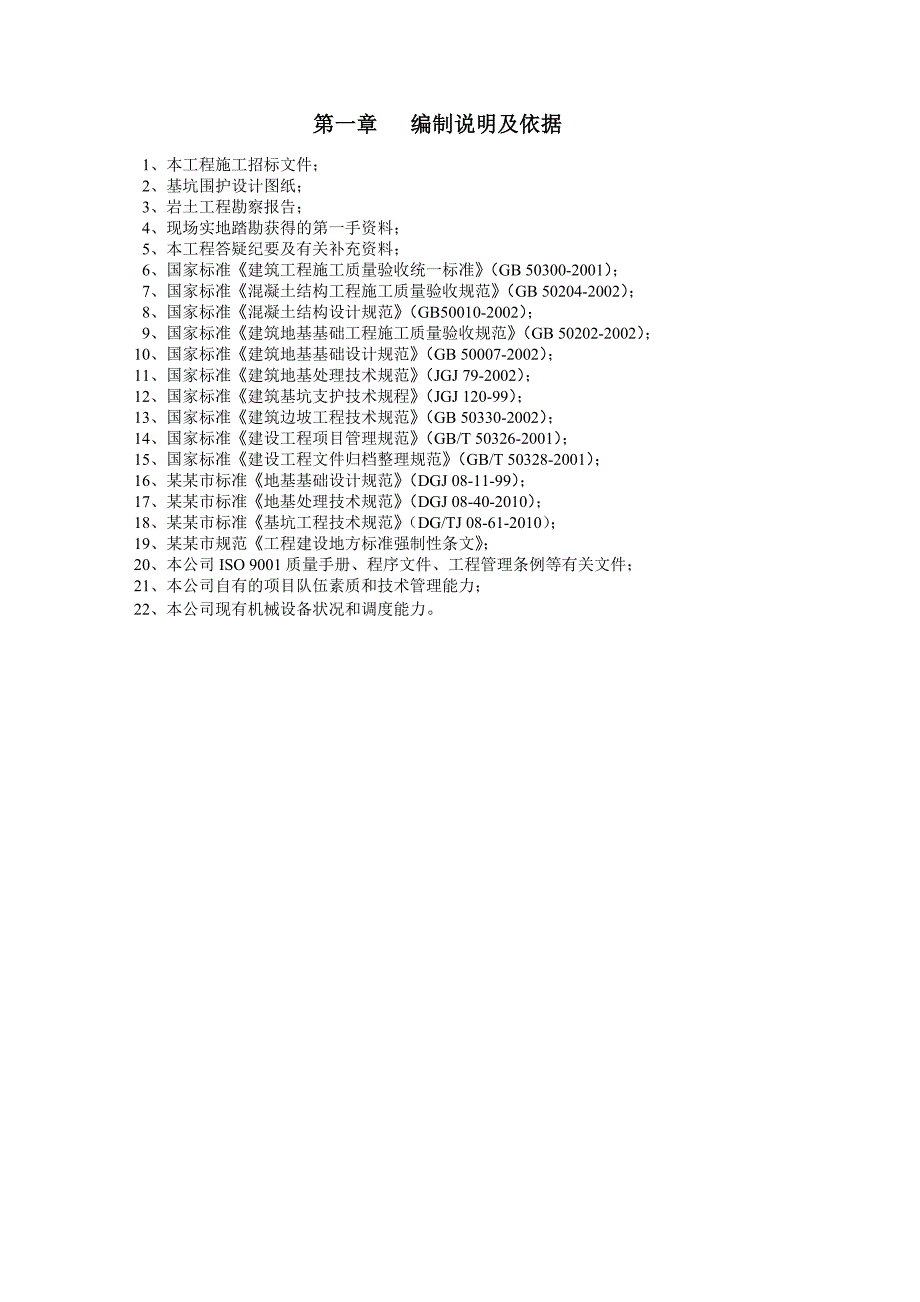

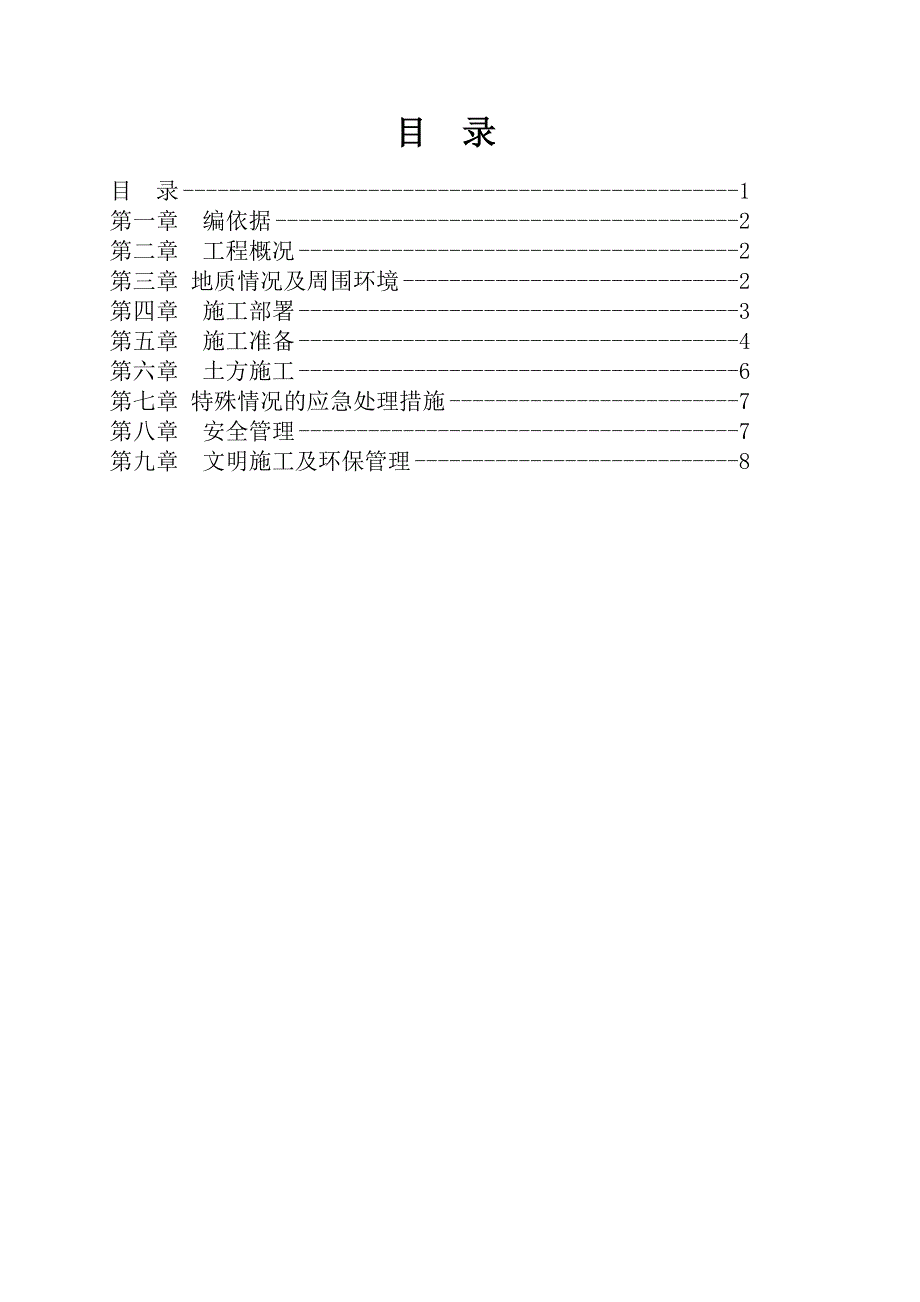

1、目 录目 录1第一章 编依据2第二章 工程概况2第三章地质情况及周围环境2第四章 施工部署3第五章 施工准备4第六章 土方施工6第七章 特殊情况的应急处理措施7第八章 安全管理7第九章 文明施工及环保管理8第一章 编制说明及依据1、本工程施工招标文件；2、基坑围护设计图纸；3、岩土工程勘察报告；4、现场实地踏勘获得的第一手资料；5、本工程答疑纪要及有关补充资料；6、国家标准建筑工程施工质量验收统一标准（GB 50300-2001）；7、国家标准混凝土结构工程施工质量验收规范（GB 50204-2002）；8、国家标准混凝土结构设计规范（GB50010-2002）；9、国家标准建筑地基基础工程施
2、工质量验收规范（GB 50202-2002）；10、国家标准建筑地基基础设计规范（GB 50007-2002）；11、国家标准建筑地基处理技术规范（JGJ 79-2002）；12、国家标准建筑基坑支护技术规程（JGJ 120-99）；13、国家标准建筑边坡工程技术规范（GB 50330-2002）；14、国家标准建设工程项目管理规范（GB/T 50326-2001）；15、国家标准建设工程文件归档整理规范（GB/T 50328-2001）；16、某某市标准地基基础设计规范（DGJ 08-11-99）；17、某某市标准地基处理技术规范（DGJ 08-40-2010）；18、某某市标准基坑工程技术

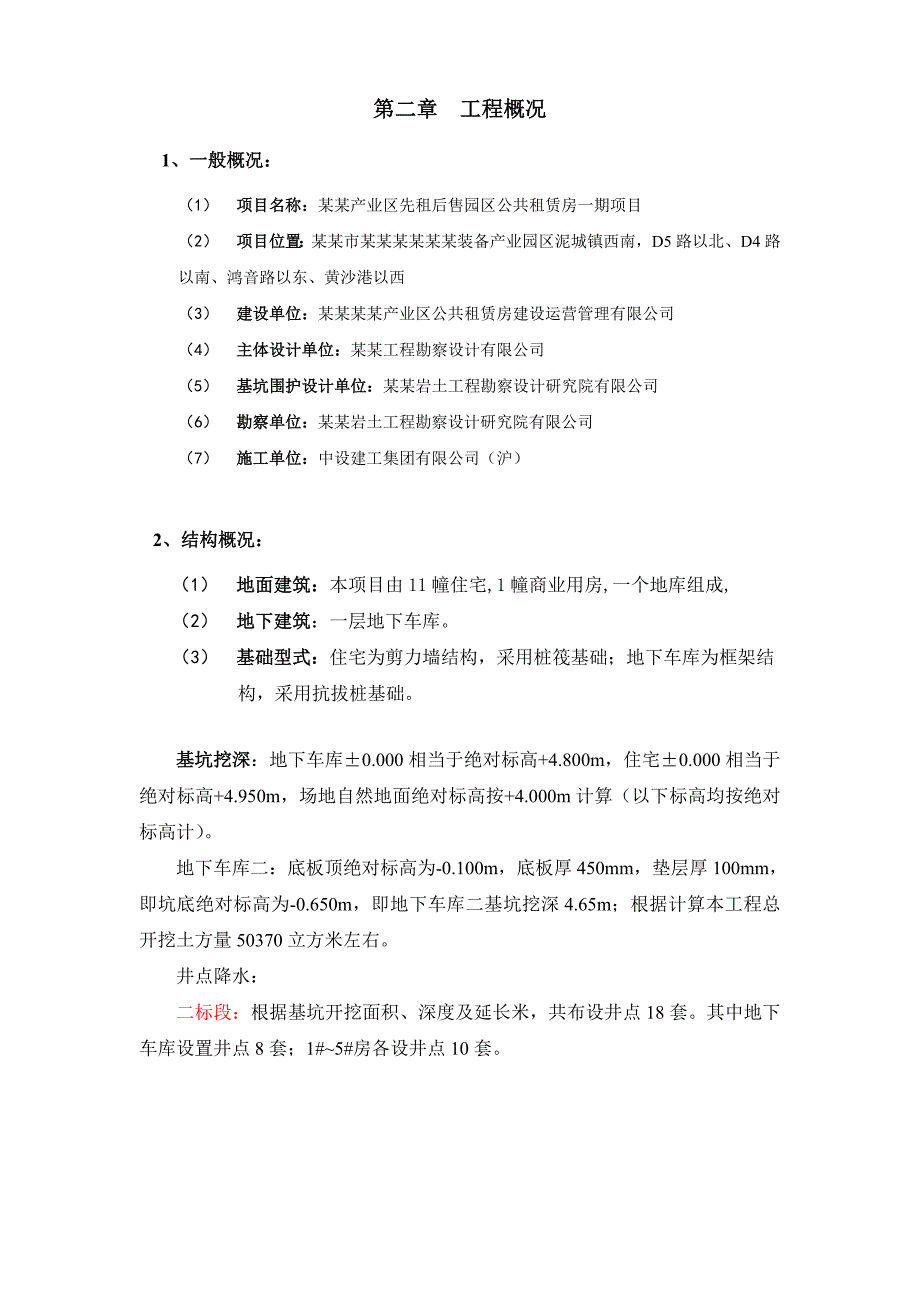

3、规范（DG/TJ 08-61-2010）；19、某某市规范工程建设地方标准强制性条文；20、本公司ISO 9001质量手册、程序文件、工程管理条例等有关文件；21、本公司自有的项目队伍素质和技术管理能力；22、本公司现有机械设备状况和调度能力。第二章 工程概况1、一般概况：（1） 项目名称：某某产业区先租后售园区公共租赁房一期项目（2） 项目位置：某某市某某某某某某装备产业园区泥城镇西南，D5路以北、D4路以南、鸿音路以东、黄沙港以西（3） 建设单位：某某某某产业区公共租赁房建设运营管理有限公司（4） 主体设计单位：某某工程勘察设计有限公司（5） 基坑围护设计单位：某某岩土工程勘察设计研究院有
4、限公司（6） 勘察单位：某某岩土工程勘察设计研究院有限公司（7） 施工单位：中设建工集团有限公司（沪）2、结构概况：（1） 地面建筑：本项目由11幢住宅,1幢商业用房,一个地库组成,（2） 地下建筑：一层地下车库。（3） 基础型式：住宅为剪力墙结构，采用桩筏基础；地下车库为框架结构，采用抗拔桩基础。 基坑挖深：地下车库0.000相当于绝对标高+4.800m，住宅0.000相当于绝对标高+4.950m，场地自然地面绝对标高按+4.000m计算（以下标高均按绝对标高计）。地下车库二：底板顶绝对标高为-0.100m，底板厚450mm，垫层厚100mm，即坑底绝对标高为-0.650m，即地下车库二基坑
5、挖深4.65m；根据计算本工程总开挖土方量50370立方米左右。井点降水：二标段：根据基坑开挖面积、深度及延长米，共布设井点18套。其中地下车库设置井点8套；1#5#房各设井点10套。第三章 地质情况及周围环境a) 工程地质条件拟建工程位于某某某某某某，场地属河口、砂嘴、砂岛地貌类型。场地内现主要为空地。拟建场地地面标高一般在3.704.70m。 基坑开挖涉及的地表下25m范围内土层自上而下情况如下：第1层素填土，上部为耕植土，含植物根茎；下部以粘性土为主，含腐植物及有机质，夹多量粉土，土质松软。第2层浜填土，含腐植物及有机质，为浜底部淤泥。第1层灰黄色粉质粘土夹粘质粉土，含氧化铁斑点及铁锰质
6、结核，少量云母碎屑，夹砂质粉土，摇震反应中等，可塑，中等压缩性。第2层灰色淤泥质粉质粘土夹粘质粉土，含有机质，局部以粉质粘土为主，无摇震反应，流塑，中等压缩性。第3-1层灰色砂质粉土，含云母、见贝壳碎屑，夹粘性土，摇震反应快，稍密中密，中等压缩性。第3-2层灰色淤泥质粉质粘土夹粘质粉土，含少量云母及有机质，局部夹多量粉土，无摇震反应，流塑，高等压缩性。第层灰色淤泥质粘土，含少量云母及有机质，夹少量薄层粉砂，无摇震反应，流塑，高等压缩性。第1层灰色粘土，含少量云母、半腐植物，夹少量薄层粉砂，无摇震反应，软塑流塑，高等压缩性。b) 地下水本工程地下车库基坑开挖深度为4.65m，与本工程基坑安全密切
7、相关的地下水主要为浅部土层中的潜水。本次勘察期间测得潜水静止水位埋深为0.90m2.60m，绝对高程为3.70m2.22m。地下水位可按某某市年平均高水位0.50m，低水位1.50m考虑。本工程基坑围护设计时，按地下水潜水位埋深0.5m考虑。c) 不良地质条件（1）浅部明、暗浜本场地北侧有一条近东西走向的明浜通过，河道宽约8m，最大深度为1.60m；场地多处分布暗浜及水沟，暗浜切割深度约为2.5m左右，第2层浜填土厚度约为1.50m左右。明、暗浜的存在会影响围护结构施工质量，需对其进行妥善处理。（2）坑底粉性土影响根据勘察报告，场地存在第3-1层砂质粉土，该层渗透性较强，止水措施不当易产生管涌
8、流砂现象，故围护设计方案应充分考虑地下水的影响。第四章 土方工程施工方案 4.1土方开挖土方开挖的重点为清除原有地下障碍物，验槽土质达到设计要求，对地下管线进行保护。1-5号房土层挖至标高-3.75，13-15号房土层挖至标高-2.4,16-19号房土层挖至标高-2.3，本工程的实际土方量约为52720立方米。4.1.1、施工部署1、总体施工组织安排：1）采用放坡系数1：0.5，机械大开挖方案进行土方开挖，待桩基础完工后人工二次开挖承台、地梁。开挖后土方全部外运。开挖后，由监理、设计、建设单位共同验槽符合设计要求后方可进入下道工序。2）主要机械、设备投入：挖掘机采用日立EX350LC-5反铲挖
9、掘机4台；要求挖掘机配备一台液压破碎锤。自卸运输车：采用解放工程王自卸车10台。3）土方施工工艺流程护坡施工临近建筑物保护土方开挖挖至基槽底按序开挖地下管线会签周边及基坑监测4.1.2施工方法1、基坑开挖采用深层搅拌桩支撑体系，遵循“分层、有序、限时、先撑后挖、严禁超挖”的总原则进行开挖，开挖方式为一次到底至设计标高。2、开挖机械摆放及运输车路线的制定：一台挖掘机配合基坑围护桩施工开挖边线。二次开挖至设计标高。3、施工顺序：共分二个班组开挖：首先第一个班组先开挖16、17、18、19#楼，第二个班组先开挖1、2#楼；其次地库围护养护完成后，第一个班组北面开挖地库，同时开挖13、4、5#楼；第二
10、个班组地库中间开挖，同时开挖14、15、3#楼，详见土方开挖流程图。4.2土方回填4.2.1、施工准备土回填前认真查看图纸及相关规范，注意避免对防水层的破坏。4.2.2、施工要点1. 基槽回填采用人工回填，振动夯实，回填土由运土车直接卸至槽边，手推车填至基槽内。2. 回填基坑的处理：填土前将基槽底的垃圾杂物清理干净，并将回落的松散土、砂浆、石子等清除干净。3. 回填土料的选择：检验回填土的含水率是否在控制范围内（通过试验控制），如含水率偏高，可采用翻松、晾晒或均匀掺入干土等措施；如果回填土的含水率偏低，可采用预先洒水润湿等措施。4. 回填土分层铺摊，每层虚铺厚度为250mm，压实后厚度为200
11、mm，每层铺摊后，随之耙平。5. 回填土每层至少夯打三遍。打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。严禁用水浇使土下沉的所谓“水夯”法。对于阴阳角等打夯机夯不到的边角部位，采用人力夯，不得漏夯。6. 基槽回填在相对两侧或四周同时进行。4.3、土方开挖总体施工安排本工程基础形式为筏板式基础，人工清底的预留厚度为200mm。 4.3.1、主要机械设备计划序号机械设备名称型号/规格单位数量备注1水准仪DZS3台2测量使用2经纬仪J2台13激光测距仪DJ2000台14挖土机200-7，1.0m3台4土方使用5小型挖土机DH55-V，0.5m3台2台6运土车辆10m3辆10（2台备用）4.3.2、
12、土方工程施工部署安排由于现场场地标高比较复杂,工期比较紧，尽快为后续工程施工创造出良好的工作面是土方工程的关键之所在。要保证在计划工期内完成土方开挖施工，必须有序施工,为了保证土方开挖的顺利进行，防止塌方等不利现象的发生，我们采用土方开挖与护坡施工交替进行的办法。每挖1.5m深进行边坡休整，如土质不理想，必要时进行挂网抹灰的护坡施工，反复交替进行，直至坑底。具体流程如下：开挖线放样第一步土方开挖第一步修坡开挖下一步土方下一步修坡直至基坑底。（1）一个班组采用2台反铲挖土机、5台翻斗车、1台装载机同时进行。采用大挖挖土，小挖进行修坡，如下图。（2）开挖过程中应遵循先北后南的方向，并预留好汽车坡道
13、。（3）边坡及坑底应留200mm人工清底，以减少雨水和太阳暴晒对土层的扰动。（4）开挖过程中应时时测量挖深，通过放坡系数计算该挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。（5）如果到达坑底后发现基底土层与地勘资料不一致应立即通知业主、监理、设计以及地勘部门，以便及时采取措施。（6）坡道处土方收尾采用长臂挖土机进行挖土，装车运走。（7）基坑至基底以上200mm（人工清土层）。（8）因在施工时运土车辆需从基坑下面往上面运土，因此土方施工时需预留坡道，并且根据土方进度动态进行留设。（9）为保证达到土方文明施工要求，避免土方运输车辆泥土污染市政道路，因此在现场出入口边设置专用沉淀池，现场道路作
14、地面硬化处理。4.3.3、卸土场及土方运输路线因本工程工期较紧，为确保现场运输流畅，不影响后续工期的施工，尽快的将会所挖出的土堆放到现场的北侧，并尽快将缩短会所的施工工期，尽早进行土方回填；在进行堆土时制定车辆在场内的行驶路线，保证了土方顺利开挖，卸土的场地由业主指定。第五章 施工准备5.1技术准备5.1.1测量人员做好技术准备，提前画好外围控制线，并随时跟踪挖土标高加强标高控制，严禁超挖。5.1.2技术部门应对现场施工人员做出明确交底，画出集水坑等位置局部详图，确保位置准确。5.1.3施工前土方组长向所有参加施工的人员进行有针对性的技术交底，必须使每个操作者对施工中的技术要求心中有数。5.1
15、.4了解施工机械设备的技术参数与性能。5.1.5做好施工场地的通平工作。5.1.6根据业主提供的地下管线（燃气管线、下水道、地下电缆等）分布情况，查明现场具体分布位置及埋藏深度。5.1.7按照施工图及业主提供的基坑周边控制轴线准确测出基坑外包线，并将基坑周边控制轴线引测到场地周边适当部位，妥善保护。5.1.8根据现场平面布置，接通场地施工、 生活用电、用水；钢材、水泥、砂石及时到位，及时进行相关检验。5.1.9根据场内排水出口及时做好场地内部排水系统。5.1.10开挖前，应按照合同要求，由业主协调其他相关单位对现场的土质进行放射性元素的检测，例如：氡气等；如果存在放射性元素的存在，应根据相关检
