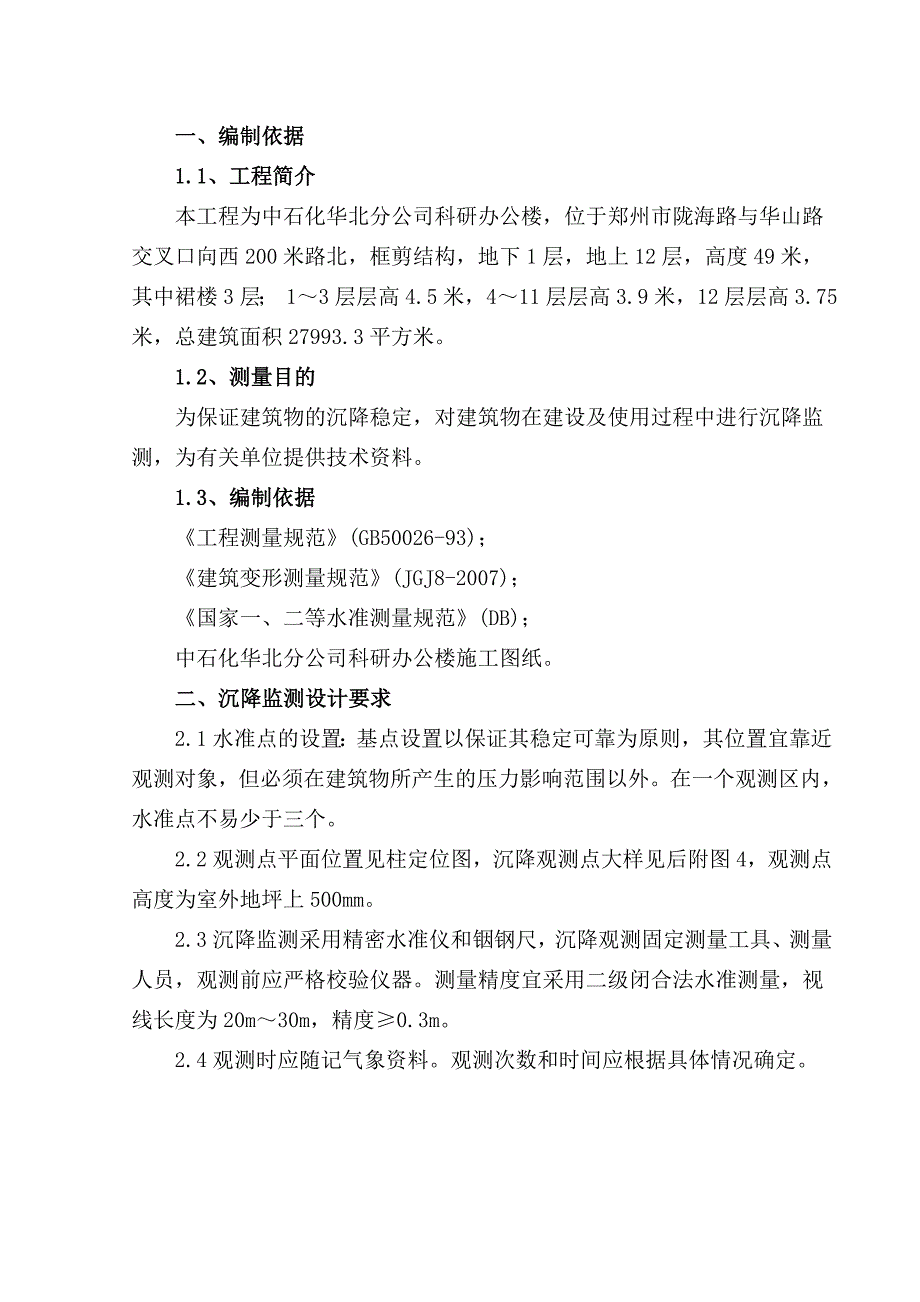

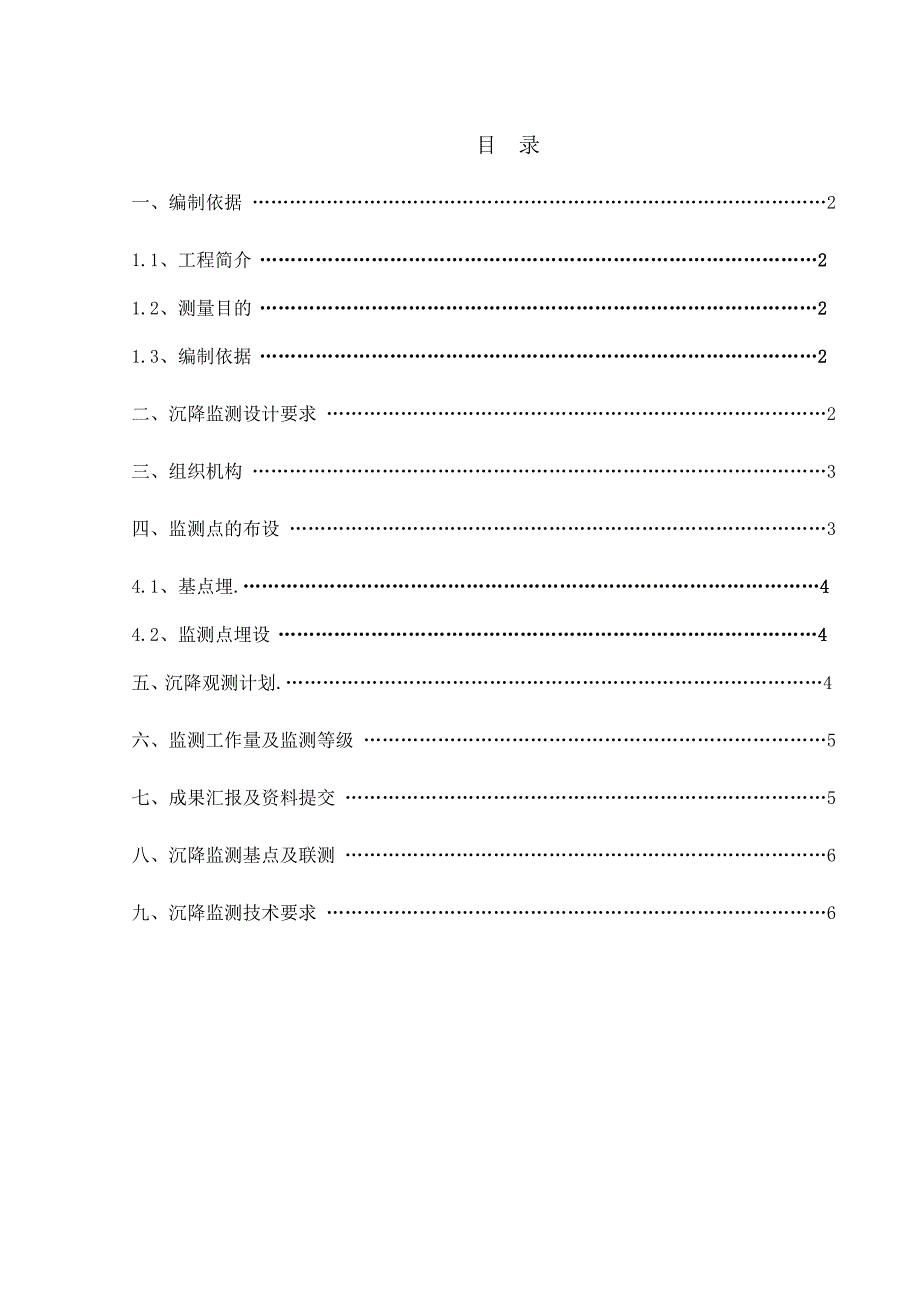

1、目 录一、编制依据 21.1、工程简介 21.2、测量目的 21.3、编制依据 2二、沉降监测设计要求 2三、组织机构 3四、监测点的布设 34.1、基点埋.44.2、监测点埋设 4五、沉降观测计划.4六、监测工作量及监测等级 5七、成果汇报及资料提交 5八、沉降监测基点及联测 6九、沉降监测技术要求 6一、编制依据1.1、工程简介本工程为中石化华北分公司科研办公楼，位于郑州市陇海路与华山路交叉口向西200米路北，框剪结构，地下1层，地上12层，高度49米，其中裙楼3层； 13层层高4.5米，411层层高3.9米，12层层高3.75米，总建筑面积27993.3平方米。1.2、测量目的为保证建筑
2、物的沉降稳定，对建筑物在建设及使用过程中进行沉降监测，为有关单位提供技术资料。1.3、编制依据工程测量规范(GB50026-93)；建筑变形测量规范(JGJ8-2007)；国家一、二等水准测量规范(DB)；中石化华北分公司科研办公楼施工图纸。二、沉降监测设计要求2.1水准点的设置：基点设置以保证其稳定可靠为原则，其位置宜靠近观测对象，但必须在建筑物所产生的压力影响范围以外。在一个观测区内，水准点不易少于三个。2.2观测点平面位置见柱定位图，沉降观测点大样见后附图4，观测点高度为室外地坪上500mm。2.3沉降监测采用精密水准仪和铟钢尺，沉降观测固定测量工具、测量人员，观测前应严格校验仪器。测量

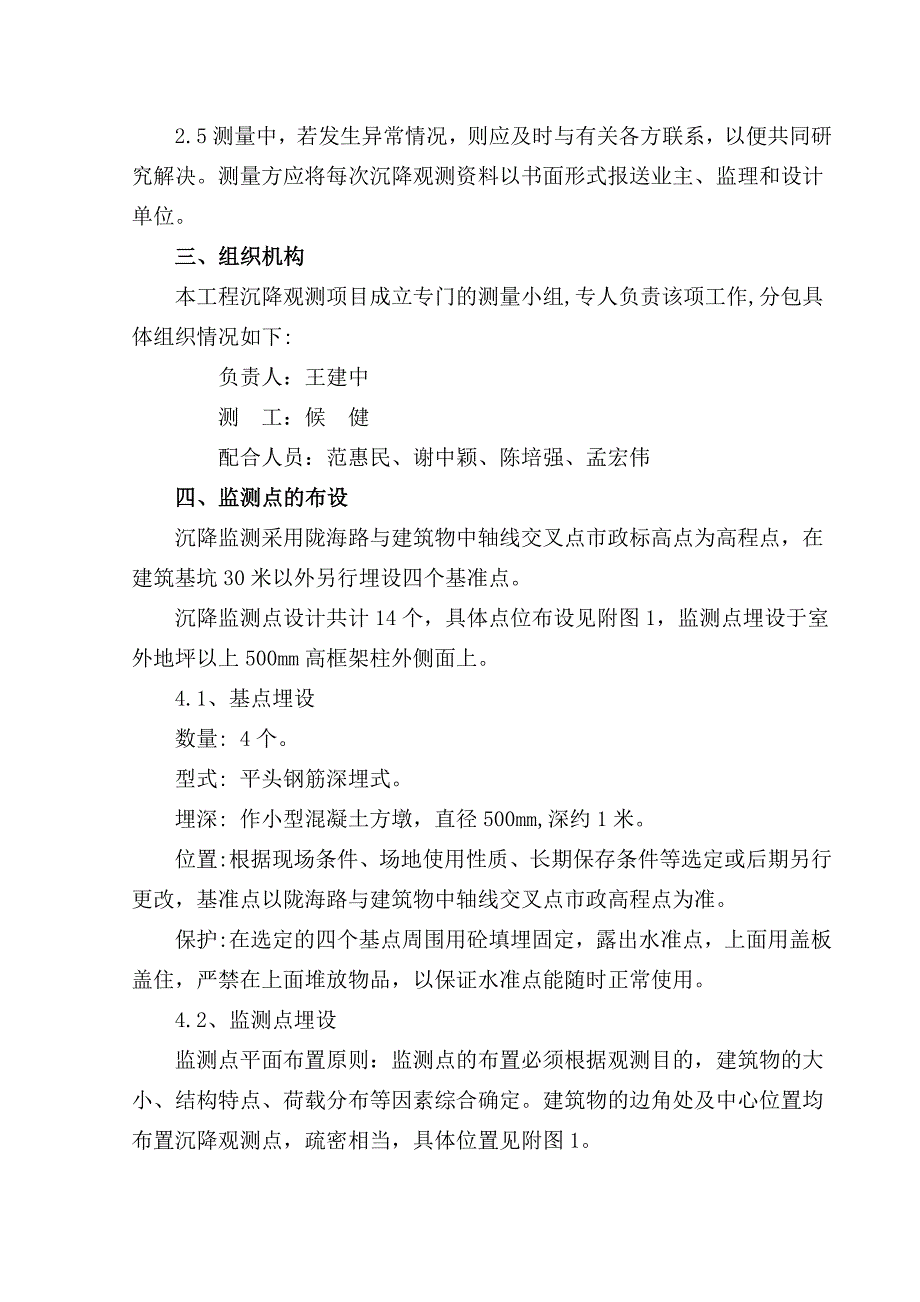

3、精度宜采用二级闭合法水准测量，视线长度为20m30m，精度0.3m。2.4观测时应随记气象资料。观测次数和时间应根据具体情况确定。2.5测量中，若发生异常情况，则应及时与有关各方联系，以便共同研究解决。测量方应将每次沉降观测资料以书面形式报送业主、监理和设计单位。三、组织机构本工程沉降观测项目成立专门的测量小组,专人负责该项工作,分包具体组织情况如下: 负责人：王建中 测 工：候 健 配合人员：范惠民、谢中颖、陈培强、孟宏伟四、监测点的布设沉降监测采用陇海路与建筑物中轴线交叉点市政标高点为高程点，在建筑基坑30米以外另行埋设四个基准点。沉降监测点设计共计14个，具体点位布设见附图1，监测点埋设
4、于室外地坪以上500mm高框架柱外侧面上。4.1、基点埋设数量: 4个。型式: 平头钢筋深埋式。埋深: 作小型混凝土方墩，直径500mm,深约1米。位置: 根据现场条件、场地使用性质、长期保存条件等选定或后期另行更改，基准点以陇海路与建筑物中轴线交叉点市政高程点为准。保护: 在选定的四个基点周围用砼填埋固定，露出水准点，上面用盖板盖住，严禁在上面堆放物品，以保证水准点能随时正常使用。4.2、监测点埋设监测点平面布置原则：监测点的布置必须根据观测目的，建筑物的大小、结构特点、荷载分布等因素综合确定。建筑物的边角处及中心位置均布置沉降观测点，疏密相当，具体位置见附图1。观测点的布设方式：为防止观测
5、点被破坏，监测点采用后期植筋埋设方法，即在需要布点的地方，用植筋方法将测点置于柱内，露出观测距离及建筑做法厚度。总点数：布设沉降观测点14个。监测点的保护：项目通知各分包单位、相关人员等对监测点加以保护。材料：18不锈钢棒五、沉降观测计划在主体和砌体施工期间每完成一层测读一次, 以后每一个月一次, 竣工后每一季度一次, 竣工一年后每半年一次, 直至沉降稳定为止，对于突然发生严重裂缝或大量沉降等特殊情况, 应增加观测次数并上报相关负责人。六、监测工作量及监测等级基点测量：先期将四个基点埋设完毕，经过一周时间稳定后，进行三次联测，假设一个起始高程，当测量数据稳定后，基点高程可作为监测该建筑物的起始
6、高程。监测点的测量：根据规范要求，首次对各点进行两次测量，取其中数为起始标高。监测周期：按设计要求进行观测，如果发现沉降异常，则随时增加测量次数，分析发生的原因，提出补救措施。根据测量成果，经甲方和监理、设计单位检查，如果建筑物沉降量趋于稳定，满足国家测量规范要求时则可停止观测。测量等级严格按国家二等水准进行测量，测量闭合误差小于0.30 (mm)，采用最小二乘法进行平差计算。七、沉降监测技术要求本次监测工作严格按国家二等水准测量规范要求执行, 具体要求如下：1、观测仪器及观测方式本次沉降观测仪器采用精密水准仪,水准尺使用2米长的铟钢水准尺。采用单路线往返观测，固定观测人员、固定仪器、转点尺垫
7、、固定观测路线及观测方法。2、观测的时间和气象条件水准观测须在标尺分划线成像清晰而稳定时进行。下列情况下不得进行观测：A.日出后与日落前30min内；B.太阳中天前后各约1小时内；C.标尺分划线的影像跳动而难于照准时；D.气温突变时；E.风力过大而使标尺与仪器不能稳定时。3、观测采用光学测微法，操作程序如下： A.首先将仪器挑平；B.将望远镜对准后视标尺，使符合水准器两端的影像近于符合。随后用上下丝照准标尺基本分划进行视距读数。然后使符合水准器泡准确符合，转动测微器精确照准标尺基本分划，并读定标尺基本分划与测微器读数；C.旋转望远镜照准前视标尺，并使符合水准气泡两端影像准确符合，精确照准标尺基
8、本分划，并读定标尺基本分划与测微器读数，然后用上、下丝照准标尺基本分划进行视距读数；D.用微动螺旋转动望远镜，照准前视标尺的辅助分划，并使符合气泡两端影像准确符合，精确照准并进行标尺辅助分划与测微器读数；E.旋转望远镜，照准后视标尺的辅助分划，并使符合水准气泡的影像准确符合，精确照准并进行辅助分划与测微器的读数。4、观测限差上下丝读数平均值与中丝读数的差1.5毫米、 基辅分划读数差0.3毫米、基辅分划所测高差的差0.4毫米。八、成果汇报及资料提交向甲方、监理、设计单位提供的资料：1、每次测量完毕后及时提供观测数据。2、竣工时提供观测阶段性成果。3、全部观测工作终止时,提供观测报告及每次观测成果数据表。
