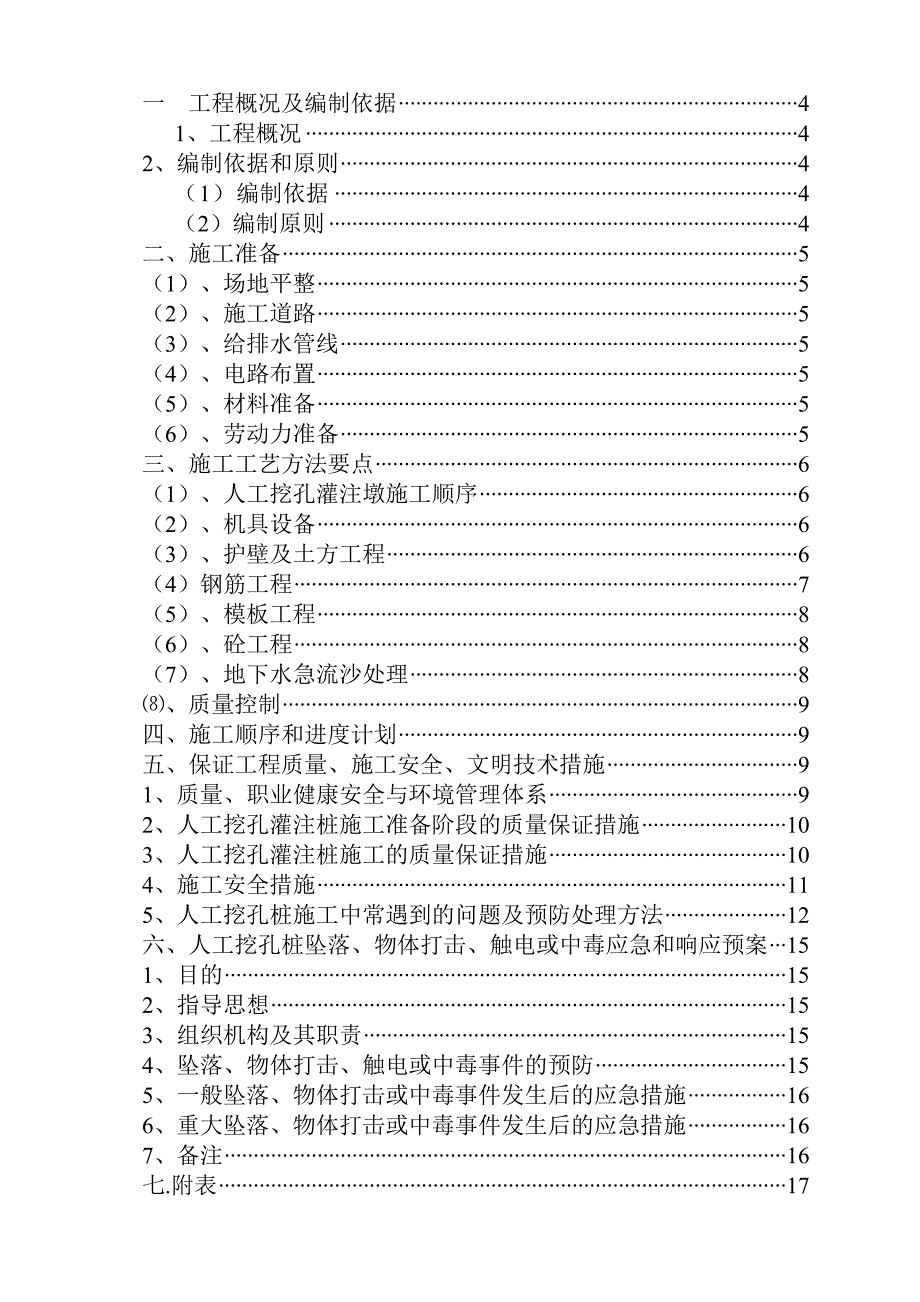

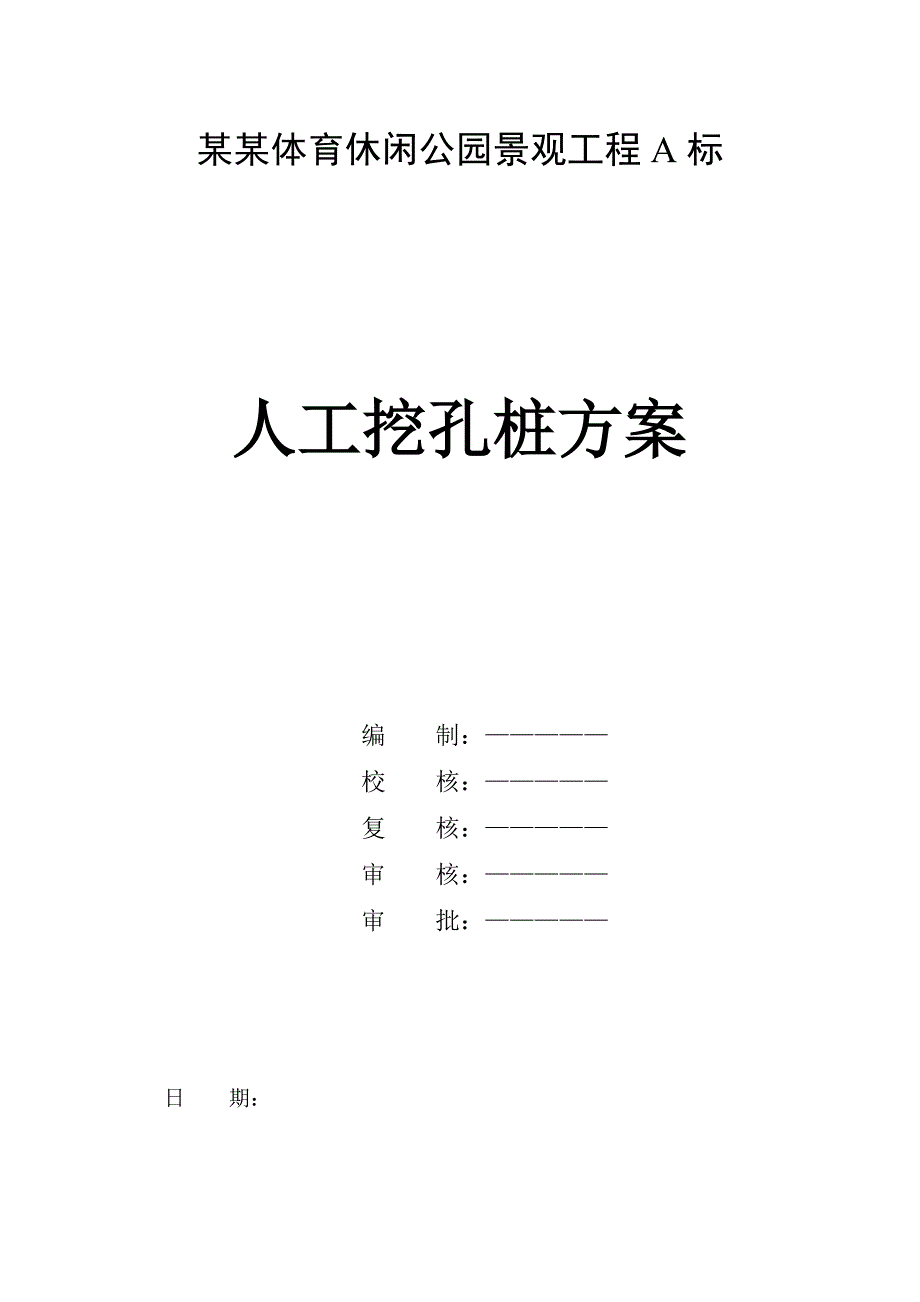

1、 某某体育休闲公园景观工程A标人工挖孔桩方案编 制：校 核：复 核：审 核：审 批：日 期：一 工程概况及编制依据41、工程概况42、编制依据和原则4（1）编制依据4（2）编制原则4二、施工准备5（1）、场地平整5（2）、施工道路5（3）、给排水管线5（4）、电路布置5（5）、材料准备5（6）、劳动力准备5三、施工工艺方法要点6（1）、人工挖孔灌注墩施工顺序6（2）、机具设备6（3）、护壁及土方工程6（4）钢筋工程7（5）、模板工程8（6）、砼工程8（7）、地下水急流沙处理8、质量控制9四、施工顺序和进度计划9五、保证工程质量、施工安全、文明技术措施91、质量、职业健康安全与环境管理体系92、

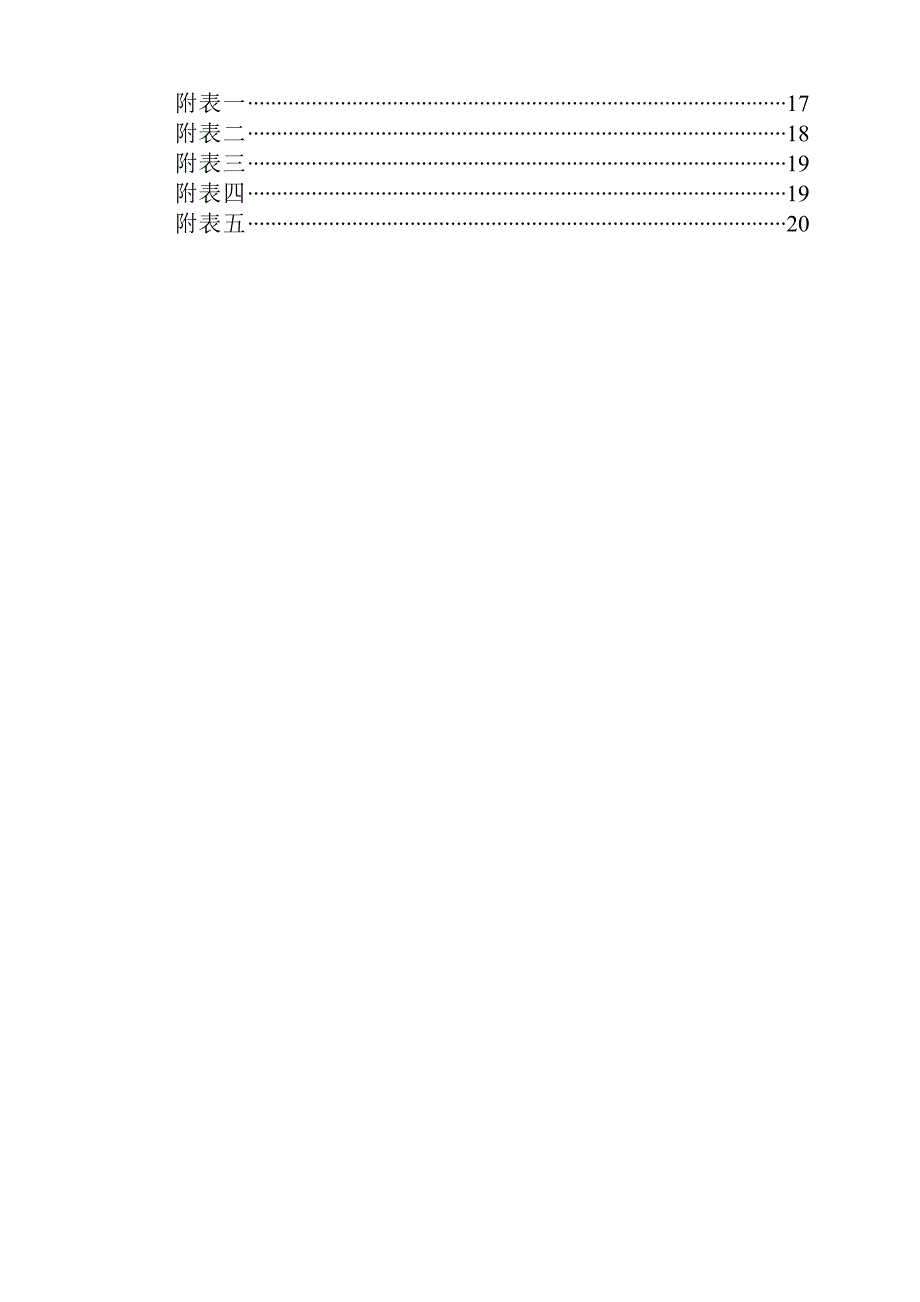

2、人工挖孔灌注桩施工准备阶段的质量保证措施103、人工挖孔灌注桩施工的质量保证措施104、施工安全措施115、人工挖孔桩施工中常遇到的问题及预防处理方法12六、人工挖孔桩坠落、物体打击、触电或中毒应急和响应预案151、目的152、指导思想153、组织机构及其职责154、坠落、物体打击、触电或中毒事件的预防155、一般坠落、物体打击或中毒事件发生后的应急措施166、重大坠落、物体打击或中毒事件发生后的应急措施167、备注16七.附表17附表一17附表二18附表三19附表四19附表五20一 工程概况及编制依据1、工程概况本工程名称为某某市体育休闲公园景观工程A标，建设单位为某某市园林管理局，勘察单位
3、为某某市勘测院，设计单位为广西城乡规划设计院，施工单位为广西建筑工程有限责任公司，监理单位为广西华蓝工程咨询管理有限公司。工程地处某某凤岭新区南部，本工程景观绿化及基础设施工程用地面积43.78公顷，道路为某某市体育休闲公园园内道路，分别为D、E道路，道路宽均为6米；均为园区主路，计算行车速度均为15kmh。施工质量等级达到国家施工验收规范合格标准本工程5号公厕基础采用大直径扩底人工挖孔灌注墩,墩端持力层为全风化泥岩层，墩端全断面进入该层深度不应小于1米。全风化泥岩层的地基承载力特值（fak）为280KPa.墩身成孔采用混凝土护壁支护，为安全起见，扩底成孔时应酌情采用混凝土护壁支护；在基础梁高
4、度范围内桩的圆形截面改为方形截面；墩基础施工前应试挖不少于2根，可行后方可 全面施工。 人工挖孔灌注墩墩护壁、桩身混凝土强度等级为C25，钢筋HPB235（）、HRB335()。2、编制依据和原则（1）编制依据建筑桩基础技术规范JGJ94-94 本工程的岩土工程补充勘察报告 本工程的有效设计施工图纸（2）编制原则、我公司质量、环境、和职业健康安全方针是“质量第一，科学管理，奉献精品；保护环境，促进文明，构建和谐；以人为本，关爱健康，确保安全。”充分发挥我公司的整体优势，以严密的施工组织、科学的管理、精良的施工设备、成熟的施工工艺，确保某某市体育休闲公园景观工程的建设质量，保证工程按时交付使用。
5、、公司按GB/T19001、GB/T24001、GB/T28001标准及其过程模式建立并实施文件化的质量、环境和职业健康安全管理体系，并持续改进其有效性。、加强现场管理，合理安排各种临时设施、材料堆场的设置，合理安排劳动力，减少材料损耗，减少环境污染，降低施工噪音，创造文明的施工环境。二、施工准备（1）、场地平整现场施工用地已平整完毕。（2）、施工道路道路铺填硬质路面，主干道宽6米。（3）、给排水管线临时给水管道选用50PVC供水管，施工现场排水采用300300砖砌明沟。施工废水及污水经沉淀后排入场外排污系统。（4）、电路布置临时用电线路用BLV3185295的塑料铝芯线。（5）、材料准备开工
6、前，由项目部列出材料需用计划，递交项目管理科，由项目部负责采购。所有材料根据工程进度需要提前备料。（见附表四）（6）、劳动力准备本工程所有劳动力均由公司经过公司统一进行岗前培训、学习，适应我公司的各项管理。劳动力计划表（见附表三）三、施工工艺方法要点（1）、人工挖孔灌注墩施工顺序场地平整放线、定桩位挖第一节桩孔土方支模浇筑第一节砼护壁在护壁上二次投测标高及桩位十字轴线安装垂直运输架、通风、排水、照明等设施第二节桩身挖土清理桩孔四壁、校核桩孔垂直度和直径拆上节模板，支第二节模板，浇筑第二节砼护壁重复第二节挖土、支模、浇筑砼护壁工序，直至第三节后加活动井盖，循环作业直至设计深度(报监理、勘察设计单
7、位验收)检查持力层后进行扩底清理虚土、排除积水、检查尺寸和持力层（报监理验收，并实测尺寸并做好原始记录）吊放钢筋笼就位浇筑桩身砼砼养护。（2）、机具设备提升机具包括：手摇葫芦，胶吊桶；挖孔工具包括：短柄铁锹、锤、钎、空压机；有地下水时配潜水泵及胶皮软管等。（见附表五）（3）、护壁及土方工程a. 施工前应认真研究地质勘察报告，制定妥善的施工方案，精心做好施工准备。b. 桩端支承于圆砾持力层，桩底进入持力层内深度不少于1.0米(持力层各桩不同,详图纸)，桩底标高较低的挖孔桩应优先施工。c. 桩孔的定位：挖桩前单桩在桩的四边引出四个桩心控制点，用牢固的木桩标定；同轴线的桩在桩轴线两侧每隔10m设置牢
8、固的木桩标定，通过拉线控制桩中心位置，木桩高出地面50mm。d. 挖土次序为先挖中间部分后挖周边，允许尺寸误差+5cm，扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。e. 护壁施工：第一节挖深约1米，浇筑护壁，往下施工时以每一节为一个施工循环（即挖好每节土后接着浇筑一节护壁）。一般土层中每节高度为1米，在填土层区每节高度小于800。为保证桩的垂直度，要求每浇筑完一节护壁，须校核桩中心位置及垂直度一次。f. 桩中线控制是在第一节砼护壁上设十字控制点，每一节设横杆吊大线坠作中心线，用水平尺杆找圆周。g. 桩孔挖至孔底设计标高或持力层时，应通知勘察、设计、监理、建设单位及有关人员进
9、行鉴定，符合设计要求后迅速清理孔底，及早安放钢筋笼、浇筑桩身砼。h. 施工时必须对每一根桩每天挖桩的施工情况做好一切施工记录，并按规定留砼试件，做出试压结果（每灌注50m砼应有一组试块，小于50m的桩应每根桩有一组试块）。将上列资料整理好，提交有关部门检查和验收。（4）钢筋工程a.钢筋施工前的准备b. 钢筋加工场应有专人负责清理、点数，按分区分轴线位置备好所用钢筋，挂上标牌。并按号堆放整齐。c. 所有不同品种规格的钢筋应有出厂合格证，并抽样检验，合格后才能使用，所有焊接接头都要抽检，合格后才能继续施工。d. 按分区做配筋表，钢筋半成品在现场加工、绑扎，减少二次运输，且方便工人按料单清料。加工好
10、的钢筋运到施工现场后，分配到各区、各轴线，不能乱用。e. 钢筋绑扎f. 钢筋绑扎应按图纸和施工验收规范要求进行施工。g. 墩身钢筋笼的纵向钢筋先尽量用通长钢筋，再考虑采用对接焊接。若采用焊接，其接头必须按规范要求错开35d。加劲筋及螺旋筋与纵筋交接处均应牢固。h.钢筋笼的主筋采用通长钢筋，主筋与箍筋间隔点焊固定，控制平整度误差不大于5cm，保护层为7cm。j.钢筋笼的就位用大型吊运机具进行，整个钢筋笼用槽钢悬挂在井壁上，借自重保持垂直度的正确。（5）、模板工程护壁施工采取一节组合式钢模板拼装而成，拆上节支下节，循环周转使用，模板用U形卡连接，上下设两半圆组成的钢圈顶紧，不另设支撑（6）、砼工程
11、a. 砼强度等级桩护壁采用C25；桩身C25，护壁砼使用滚桶式砼搅拌机搅拌，桩身砼用商品砼，采用泵机进行砼浇筑 。b. 砼施工采用商品混凝土，强度需满足设计要求c. 桩身砼浇注：桩身砼浇筑前须先抽清孔底积水，积水不超过100mm前按常规方法浇筑砼。应凿除的砼浆高度必须保证暴露的桩顶砼达到强度设计值。当用常规方法浇筑砼时必须采用串筒或导管把砼导入孔底，出料口离砼面不得大于2000mm，且应连续浇筑，分层振捣，分层高度取振动棒作用部分长度的1.25倍，砼坍落度一般取160mm180mm。在浇筑新的砼前，缝面必须清理干净，不得有积水和隔离物质。振捣方式采用插入式振动器，施工时必须严格控制分层高度，避
12、免出现桩身砼离析现象。d. 在砼浇筑12h后覆盖麻袋。 或草袋进行养护，养护时间不少于7d。（7）、地下水急流沙处理桩挖孔时，如地下水丰富、渗水或涌水量较大时，可根据情况分别采取以下措施：a. 少量渗水可在桩孔内挖小集水坑，随挖土随用吊桶将泥水一起吊出。b. 大量渗水，可在桩孔内先挖较深集水井，设小型潜水泵将地下水排出桩孔外，随挖土随加深集水井。c. 涌水量很大时，如桩较密集，可将一桩超前开挖，使附近地下水汇集于此桩孔内，用12台潜水泵将地下水抽出，起到深井降水的作用，将附近桩孔水位降低。d. 渗水量较大，井底地下水难以排干时，底部泥渣可用压缩空气清孔方法清孔。当挖孔时遇到流砂层，一般可在井孔
13、内设高12m，厚4mm钢套护筒，直径略小于砼护壁内径，利用砼支护作支点，用小型油压千斤顶将钢护筒逐渐压入土中，阻挡流砂，钢套筒可一个接一个下沉，压入一段，开挖一段，直至穿过流砂层0.51m，再转入正常挖土和设砼护壁。浇筑砼时，至该段，随浇砼随将钢护筒吊出。、质量控制a、建立质量管理网络，进行图纸会审和设计技术交底，制定质量评定制、质量奖罚制度、质量例会制度、质量问题处理制度。b、质量责任制：分工明确，贯彻执行质量责任制定期进行督促检查，做到奖罚分明，责任到人。c、施工员、质检员、测量员、电工、焊工等施工人员必须持证上岗。d、查看有勘察资质的单位出具的正式地质勘察报告，供挖桩施工时参考。e、进行
14、技术交底，严格按照施工方案施工。施工方案必须具有针对性，措施具体，施工流程清楚，顺序合理。f、工程质量检验制度，包括原材料设备进场检验制度；施工过程的检验；施工结束后的抽样检测。四、施工顺序和进度计划a. 各桩按施工顺序进度计划进行。b. 投点放线桩孔定位桩孔人工土方开挖桩孔护壁砼浇筑桩身钢筋笼制作钢筋笼安装钢筋笼验收桩身砼浇筑养护五、保证工程质量、施工安全、文明技术措施1、质量、职业健康安全与环境管理体系依据GB/T19001、GB/T24001、GB/T28001标准建立质量、环境和职业健康安全管理体系，将影响质量的个个要素具体落实到每个岗位，实行岗位责任制，贯彻预防为主的思想。在施工过程中对施工、生产、装饰活动、产品和服务中能控制或可望施加影响的环境因素进行识别、评价，确定重大环境因素，实现对环境污染的预防和有效控制。2、人工挖孔灌注桩施工准备阶段的质量保证措施a. 认真领会图纸设计意图，组织好各专业工种技术人员对设计图进行会审，使施工人员真正掌握施工设计图的意图、要求和特点，以便准确无误的施工。b. 编制好施工组织设计，在总的施工部署原则指导下，依现场施工实际情况进行必要的调整和分阶段有针对性的制定切实可行的施工方案，以确保
