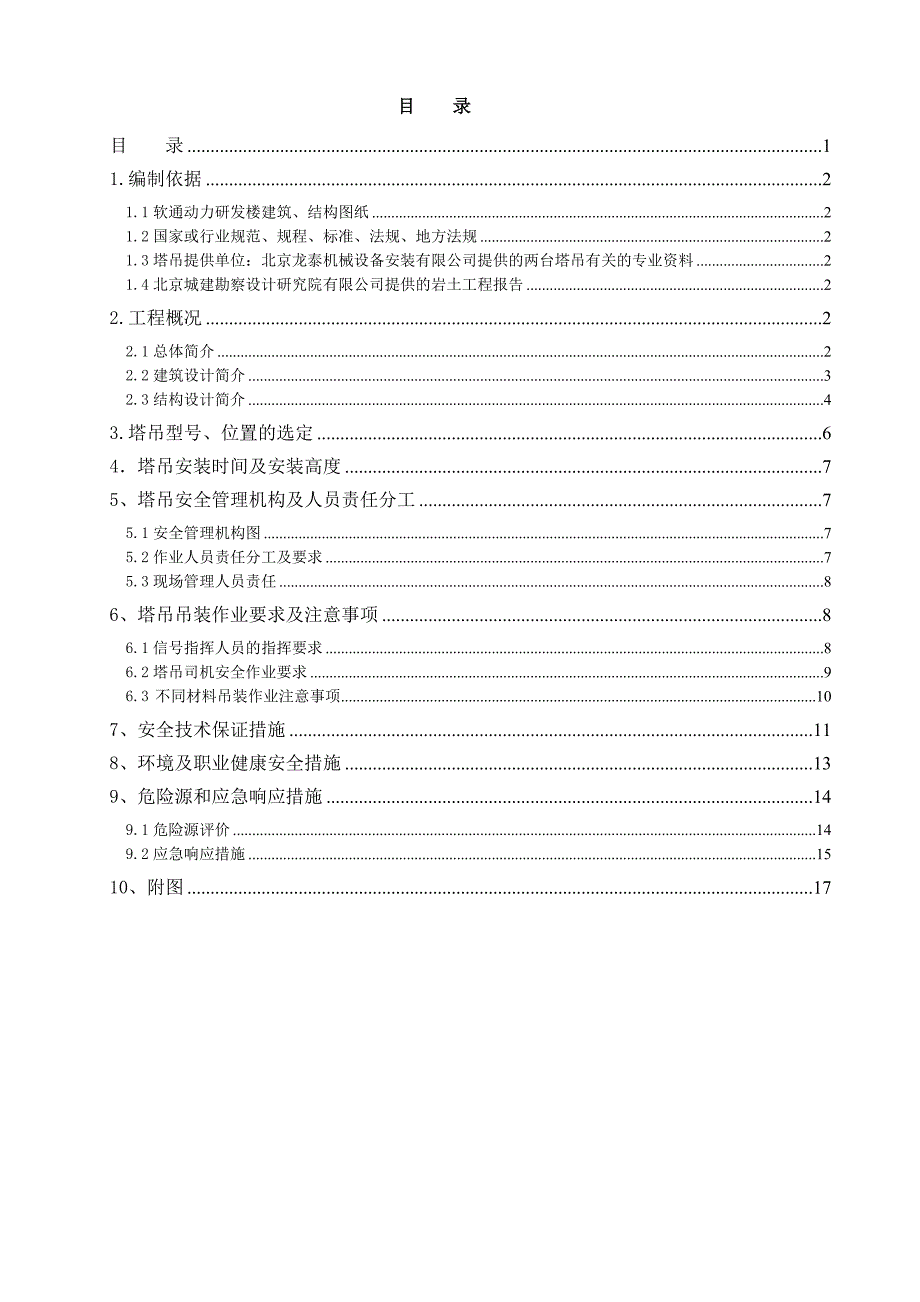

1、 目 录目 录11.编制依据21.1软通动力研发楼建筑、结构图纸21.2国家或行业规范、规程、标准、法规、地方法规21.3塔吊提供单位：北京龙泰机械设备安装有限公司提供的两台塔吊有关的专业资料21.4北京城建勘察设计研究院有限公司提供的岩土工程报告22.工程概况22.1总体简介22.2建筑设计简介32.3结构设计简介43.塔吊型号、位置的选定64塔吊安装时间及安装高度75、塔吊安全管理机构及人员责任分工75.1安全管理机构图75.2作业人员责任分工及要求75.3现场管理人员责任86、塔吊吊装作业要求及注意事项86.1信号指挥人员的指挥要求86.2塔吊司机安全作业要求96.3 不同材料吊装作业注

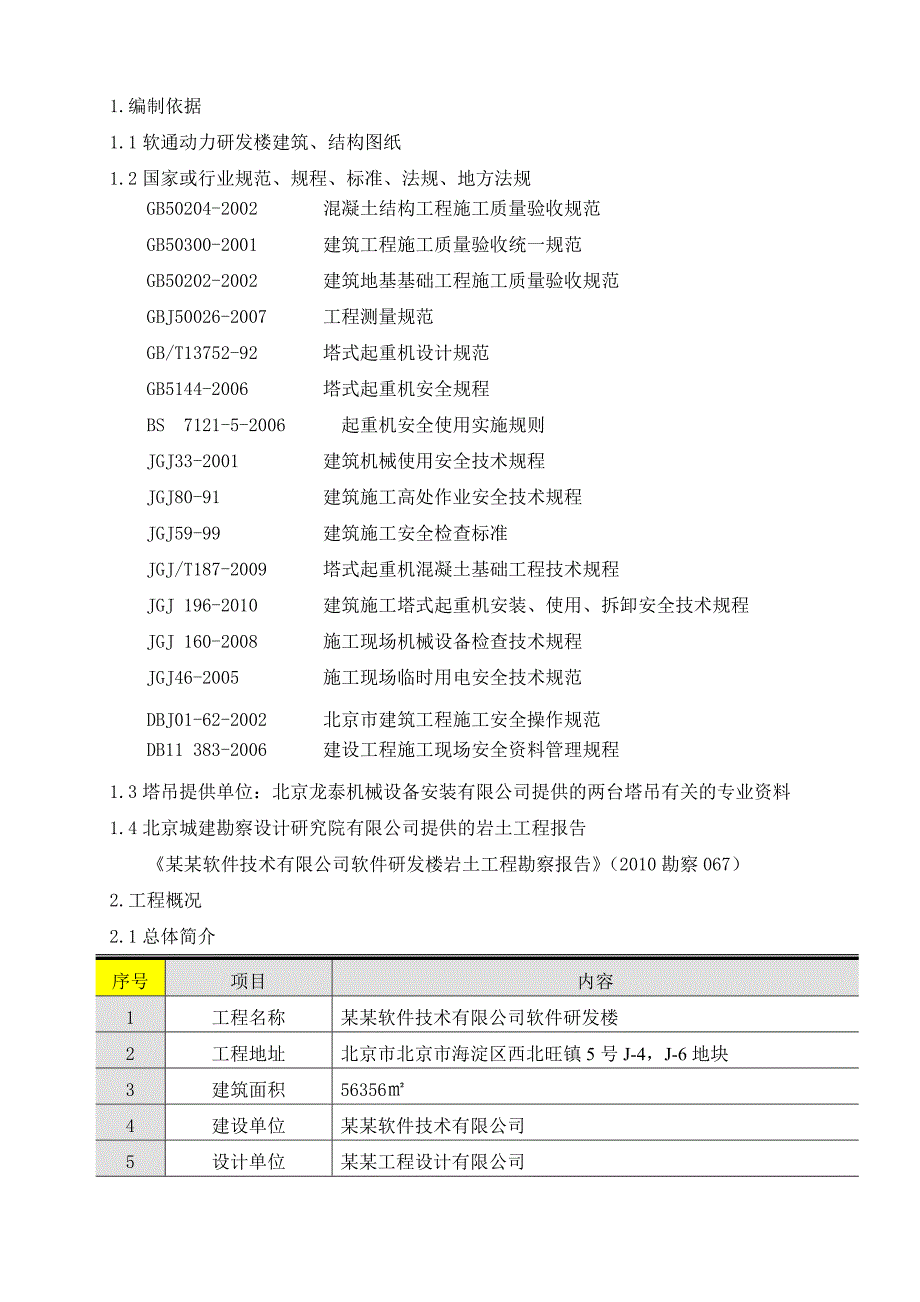

2、意事项107、安全技术保证措施118、环境及职业健康安全措施139、危险源和应急响应措施149.1危险源评价149.2应急响应措施1510、附图171.编制依据1.1软通动力研发楼建筑、结构图纸1.2国家或行业规范、规程、标准、法规、地方法规GB50204-2002 混凝土结构工程施工质量验收规范GB50300-2001 建筑工程施工质量验收统一规范GB50202-2002 建筑地基基础工程施工质量验收规范GBJ50026-2007 工程测量规范GB/T13752-92 塔式起重机设计规范GB5144-2006 塔式起重机安全规程BS7121-5-2006 起重机安全使用实施规则JGJ33-2
3、001 建筑机械使用安全技术规程JGJ80-91 建筑施工高处作业安全技术规程JGJ59-99 建筑施工安全检查标准JGJ/T187-2009 塔式起重机混凝土基础工程技术规程JGJ 196-2010 建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ 160-2008 施工现场机械设备检查技术规程JGJ46-2005 施工现场临时用电安全技术规范DBJ01-62-2002 北京市建筑工程施工安全操作规范DB11 383-2006 建设工程施工现场安全资料管理规程1.3塔吊提供单位：北京龙泰机械设备安装有限公司提供的两台塔吊有关的专业资料1.4北京城建勘察设计研究院有限公司提供的岩土工程报告
4、某某软件技术有限公司软件研发楼岩土工程勘察报告（2010勘察067）2.工程概况2.1总体简介 序号项目内容1工程名称某某软件技术有限公司软件研发楼2工程地址北京市北京市海淀区西北旺镇5号J-4，J-6地块3建筑面积563564建设单位某某软件技术有限公司5设计单位某某工程设计有限公司6质量监督单位北京市海淀区质量监督总站7监理单位北京赛瑞斯国际工程咨询有限公司8勘察单位北京城建勘察测绘设计研究院有限公司9施工总承包单位中建二局第三建筑工程有限公司10合同承包范围地基与基础工程、钢筋混凝土结构工程、屋面工程、装饰装修工程及机电安装工程11幵工日期2011.8.3竣工日期2012.11.1512

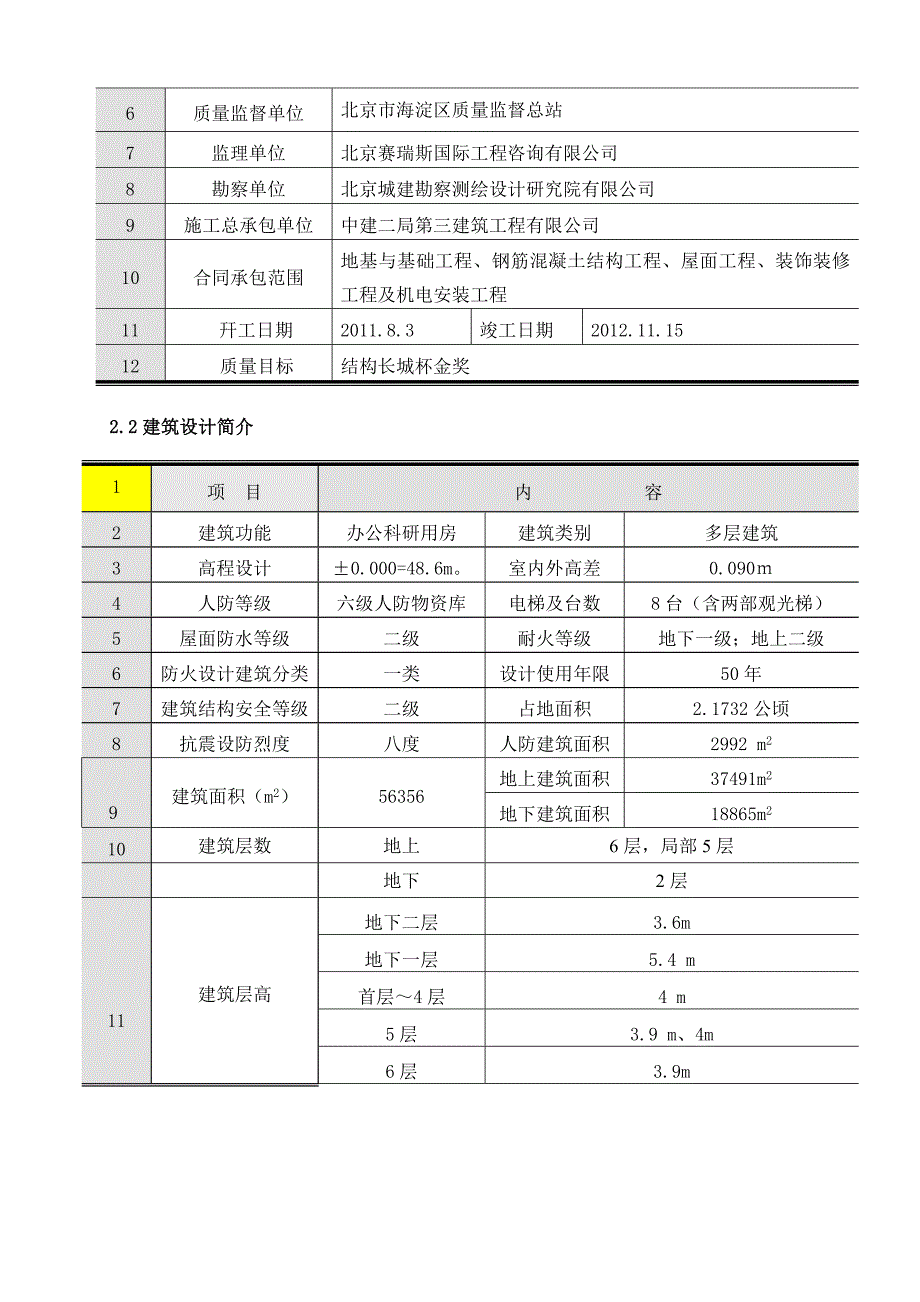

5、质量目标结构长城杯金奖2.2建筑设计简介1项 目内 容2建筑功能办公科研用房建筑类别多层建筑3高程设计0.000=48.6m。室内外高差0.0904人防等级六级人防物资库电梯及台数8台（含两部观光梯）5屋面防水等级二级耐火等级地下一级；地上二级6防火设计建筑分类一类设计使用年限50年7建筑结构安全等级二级占地面积2.1732公顷8抗震设防烈度八度人防建筑面积2992 m29建筑面积（m2）56356地上建筑面积37491m2地下建筑面积18865m210建筑层数地上6层，局部5层地下2层11建筑层高地下二层3.6m地下一层5.4 m首层4层4 m5层3.9 m、4m6层3.9m12建筑高度0绝
6、对标高（m）48.6室内外高差（m）0.09基底标高（m）-10.55建筑高度（m）23.9913建筑外立面玻璃幕墙、石材幕墙、外墙砖、铝板幕墙、涂料墙面14门窗断桥型铝合金门窗15内装修卫生间地面1.5厚水泥基防水涂料地面花岗石地面、防滑地砖、抗静电地面、地毯、水泥地面内墙面耐水腻子墙面、涂料墙面、墙砖墙面吊顶铝条板吊顶、矿棉板、喷涂、超细无机纤维16屋面做法细石混凝土面层、面砖面层17隔墙外墙200mm厚加气混凝土砌块；内墙100、200mm厚加气混凝土砌块；100厚轻钢龙骨石膏板隔墙防火墙200mm厚加气混凝土砌块；18保温外墙保温采用岩棉板，燃烧性能A级；厚度60mm；屋面保温采用岩棉
7、板，燃烧性能A级；厚度80mm；19防水地下室防水为4mm厚SBS聚酯胎高聚物改性卷材防水；屋面防水为3+3厚SBS聚酯胎高聚物改性卷材防水；卫生间、厨房、风机房为1.5mm厚水泥基防水涂料20建筑物长度地下123.8m建筑物宽度地下72m地上123.65m地上71.7m2.3结构设计简介 项 目内 容结构类型钢筋混凝土框架结构。设防烈度和类别抗震设防烈度8度，设防类别为丙类建筑结构安全等级二级主要结构构件尺寸(mm)墙体300框架柱950800、800800、650650、750750框架梁500700；400600；600750；400650；500900；400800、4001100、3
8、00500、450700、400700300600、500800、550600、500650、450650底板450基础反梁7001200、7001450、7001800顶板100、120、150、200、250、300、450地下室其它垫层C15楼层框架柱楼板、梁圈梁C30底板C30-23层C40C30构造柱C30外墙C304屋面C35C30楼梯C30一般混凝土墙C30备注：基础底板、地下室外墙、人防通道顶板、地下室顶板（直接接触土壤 部分）、首层楼板、水池侧墙及顶板等均采用防水混凝土，抗渗等级 为P6钢筋HPB235级6、8、10、20（吊环用）HRB335级16HRB400级12、14、
9、16、18、20、25、28、32钢材Q345B焊接型钢、Q235B热轧型钢焊条E43-HPB235级热轧钢筋；E50-HRB335级、HRB400级热轧钢筋钢筋连接18钢筋采用直螺纹机械连接；级基础平板式筏板基础，地基持力层为中粗砂层或粉细砂1层；地基承载力标准值210KPA，基础换填采用2:8灰土或级配砂石，压实系数不小于0.97回填土2:8灰土，压实系数不小于0.94部位保护层厚度mm部位保护层厚度mm受力钢筋的混凝土保护层最小厚度底板底面（有垫层）40水池池壁内侧（迎水面）40顶面24外侧25地下室外 墙外侧（迎水面）40各层楼板（室内）15内侧25屋面20地下室顶板（室外）外侧（迎水
10、面）35雨篷20内侧15其它未注明者均根据国标图集（03G101-1）P33确定。3.塔吊型号、位置的选定根据工程需要设置两台塔吊，型号为1#塔吊为HK7030、2#塔吊为QTZ250，臂长均为70m，塔吊的自由高度为51.7m；建筑物最高点为27.9m, 1#塔位置底板底标高为-10.8m，2#塔位置底板底标高为-10.55m；塔吊基础高度为1.7m；根据需要塔吊基础底标高同底板底标高，吊钩上限与工作面平台最小距离为H1H2H3H41.53239.5m, (H1吊索高度，H2构件高度，H3安全操作高度，H4脚手架高度)；因此塔吊安装高度为27.9+10.8-1.7+9.5=46.5m,小于塔
11、吊自由高度51.7m；因此选择塔吊无需附壁，首次安装到自由高度即可满足施工需要。（塔吊技术参数见下表）塔吊安装要求土壤抗压强度基础达到平方厘米2Kg； 1#塔位于67/W轴处； 2#塔位于67/A轴处。1#塔吊定位：67/W轴处，塔吊中心线为67轴中心线，南北向中心线为距离地下室W轴结构外边线3925mm；2#塔吊定位：67/A轴处，塔吊中心线为67轴中心线，南北向中心线为距离地下室A轴结构外边线6000m，塔吊位置具体见附图1。两个塔吊基础底底标高：1#塔为-10.8m；2#塔为-10.550m(不含垫层高度)。HK7030塔式起重机性能表 序号性能参数单位HK70301最大工作幅度m702
12、后臂长m21.183最大起重量幅度m194最大起重量t125最大幅度起重量t3.06最大重力矩KNm28807标准节尺寸(m)2238最大起升高度固定式m51.79耗电功率kVA/kW110/8810整机自由高度重量t8011起升速度m/min,四绳0-20-40-8012小车变幅速度m/min04513回转速度r/min0-0.814大车行走速度m/min12.5-2515轴距轨距m6616基础2m2m(B)057645064501700注：QTZ250性能同HK7030。4塔吊安装时间及安装高度为防止发生碰撞，安装时各台塔吊应高低错开布置，相邻两台塔吊保证处于高位塔机的最低位置的部件（吊钩升至最高点或平衡重的最低部位）与低位塔机中处于最高位置部件之间的垂直距离不应小于2m；考虑避开塔吊运转范围内的建筑物。各塔吊具体安装时间名称安装时间2#塔2011年9月21日2011年9月24日1#塔2011年9月30日2011年10月5日5、塔吊安全管理机构及人员责任分工5.1安全管理机构图5.2作业人员责任分工及要求 参加起重吊装作业人员,包括司机、起重工、信号指挥、电焊工等均应属特种作业人员，必须是经专业
