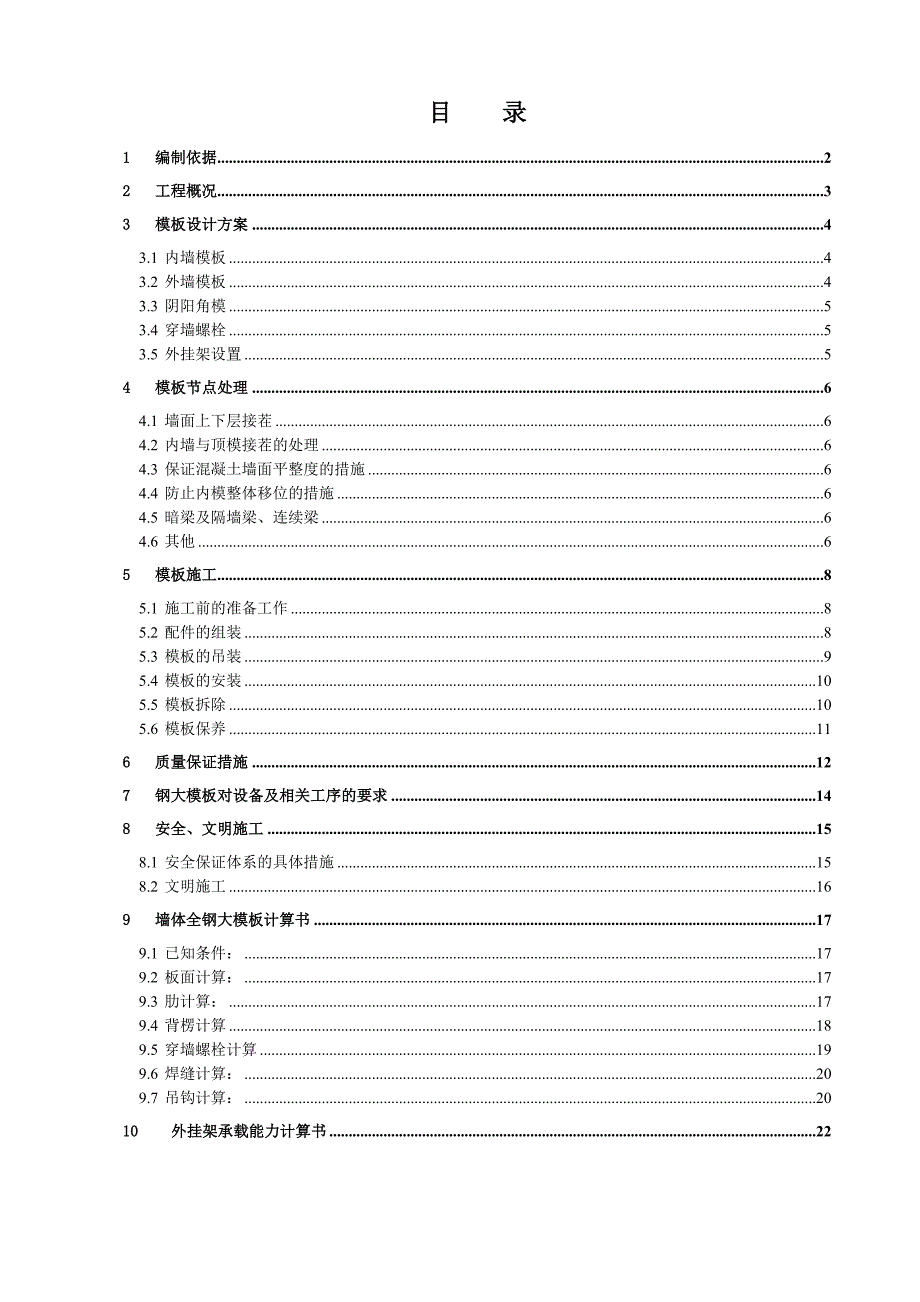

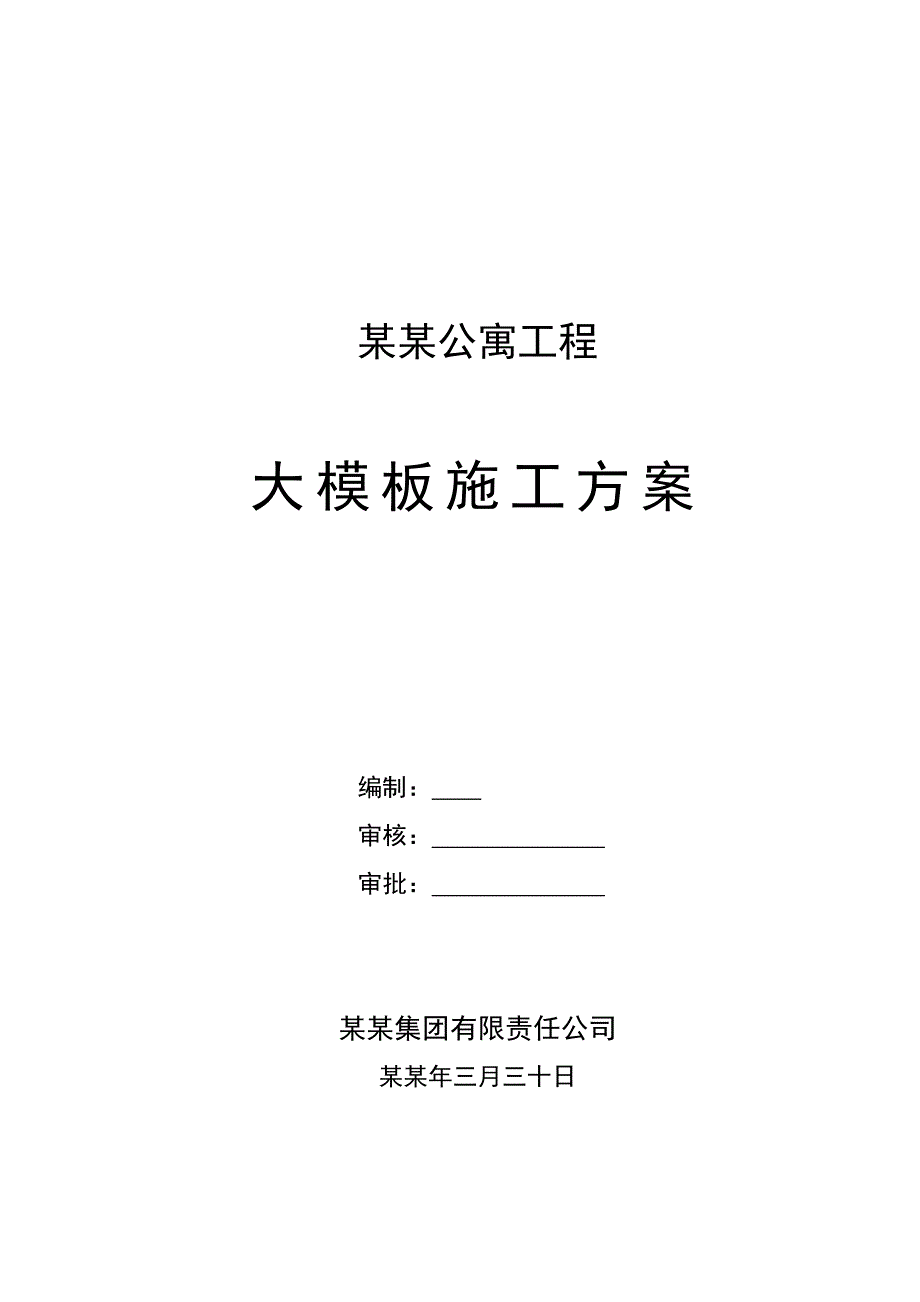

1、某某公寓工程大模板施工方案编制：审核：审批：某某集团有限责任公司某某年三月三十日目 录1编制依据22工程概况33模板设计方案43.1 内墙模板43.2 外墙模板43.3 阴阳角模53.4 穿墙螺栓53.5 外挂架设置54模板节点处理64.1 墙面上下层接茬64.2 内墙与顶模接茬的处理64.3 保证混凝土墙面平整度的措施64.4 防止内模整体移位的措施64.5 暗梁及隔墙梁、连续梁64.6 其他65模板施工85.1 施工前的准备工作85.2 配件的组装85.3 模板的吊装95.4 模板的安装105.5 模板拆除105.6 模板保养116质量保证措施127钢大模板对设备及相关工序的要求148安全

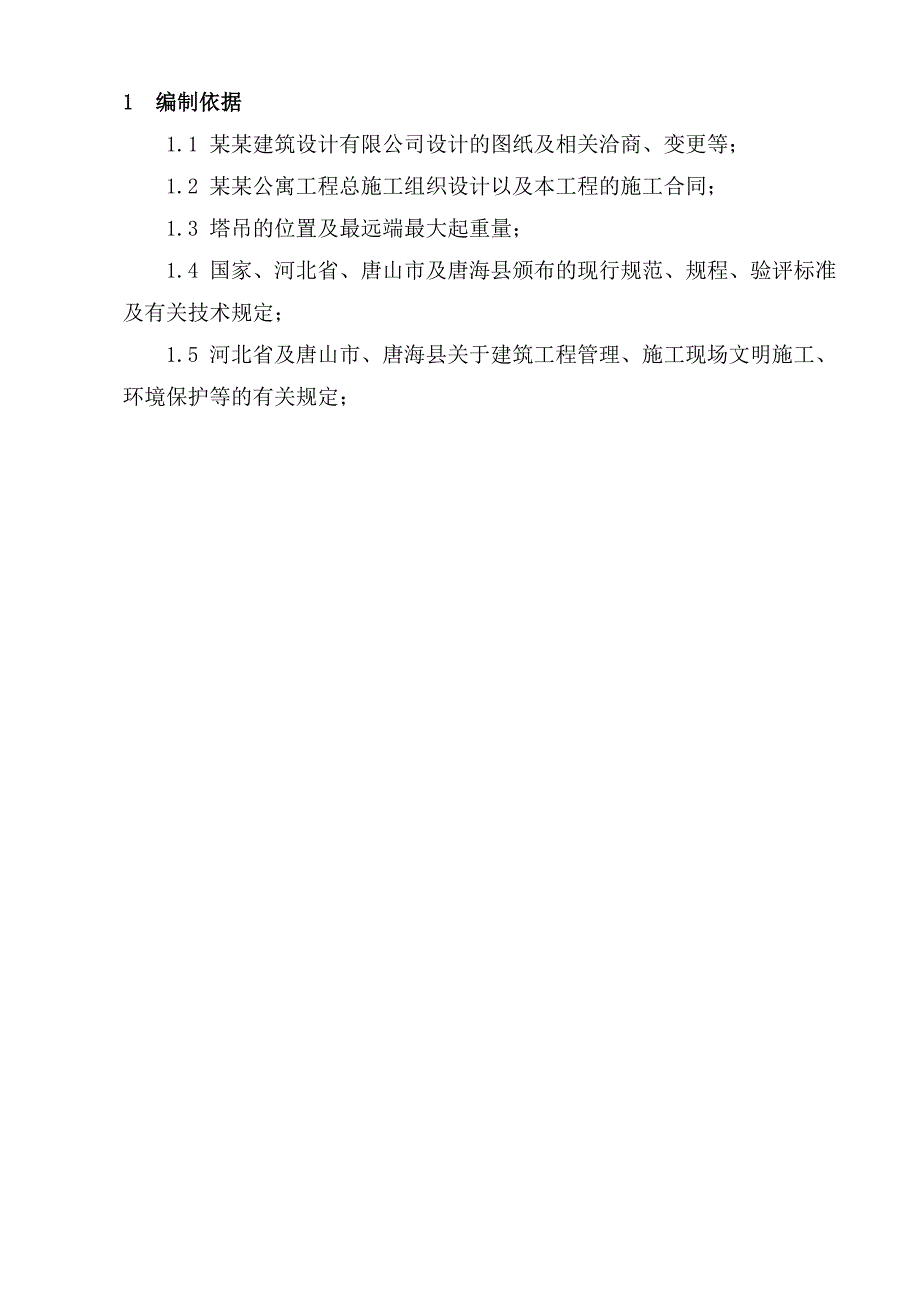

2、、文明施工158.1 安全保证体系的具体措施158.2 文明施工169墙体全钢大模板计算书179.1 已知条件：179.2 板面计算：179.3 肋计算：179.4 背楞计算189.5 穿墙螺栓计算199.6 焊缝计算：209.7 吊钩计算：2010外挂架承载能力计算书221 编制依据1.1 某某建筑设计有限公司设计的图纸及相关洽商、变更等；1.2 某某公寓工程总施工组织设计以及本工程的施工合同；1.3 塔吊的位置及最远端最大起重量；1.4 国家、河北省、唐山市及唐海县颁布的现行规范、规程、验评标准及有关技术规定；1.5 河北省及唐山市、唐海县关于建筑工程管理、施工现场文明施工、环境保护等的有
3、关规定；2 工程概况某某公寓工程位于唐海县滨海大街北侧，曹妃甸投资大厦东侧，由唐山天立房地产开发有限公司开发建设，现场三通一平，施工用水、用电、周边管网、道路均已具备开工条件。拟建场区面积40003m2，拟建建筑物主要包括：1#-9#住宅楼、配套服务楼，总建筑面积57874.85m2，19#楼为混凝土灌注桩条形基础，配套服务楼为柱下筏板基础。住宅楼为现浇混凝土剪力墙结构，地上918层，层高均为2900mm，标准层墙厚为180mm和160mm，标准层顶板厚度最薄处为120mm。3 模板设计方案从结构特点和总施工进度计划出发，决定先设计1#5#楼的大模板，加工过制作4套大模板，流水段划分见示意图。
4、充分考虑结构施工要求，在满足混凝土施工质量要求，并保证施工安全的前提下，做到模板、角模最大限度通用，尽可能减少模板与角模数量和规格，使模板设计制造更符合施工实际要求，达到适用、经济、合理、安全。流水段划分示意图墙模板采用LD86系列主龙骨模板，整体性强、刚度大、拼缝少、墙体表面效果好，具体结构：面板采用6 mm厚钢板，边框为80角钢，竖向龙骨选用8冷弯槽钢，加强背楞采用10槽钢，相邻模板间使用专用的模板连接器进行拉结，墙体混凝土最大侧压力为69 KN/。3.1 内墙模板内墙模板编号为N，标准层模板高2800mm，共设四道拉栓（采用f32的拉栓）。3.2 外墙模板外墙模板编号为Y，配高为2800
5、mm的模板。3.3 阴阳角模角膜采用搭接式角膜，阴角模与模板之间只留少许缝隙，一般为2mm，便于拆模。为防止阴角模向墙内倾斜，特设计阴角模拉接器进行45拉结，简称“阴角压槽”它的特点是防止阴角错位和涨模，拆模后墙体表面均较平滑，不需进行特别处理。阳角编号为YJ、阳角处设计成阳角模，把两块模板焊接成整体使之成为一个刚性角，角的边长一般以墙厚加上阴角模边长，能保证结构棱角分明，不漏浆。3.4 穿墙螺栓穿墙螺栓采用T32锥形螺栓，大头T32，小头f28，设钢楔孔，每套穿墙螺栓由螺栓、1个螺母、2块垫片和1个钢楔组成，操作简单方便。沉降缝处一般采用两端带螺纹的穿墙螺体，配合塑料套管（要求工地自备套管内
6、管径32mm，壁厚至少3mm）使用，要求套管长度比相应的墙厚短1mm套管兼起限制墙厚的作用。3.5 外挂架设置 外挂架上设有挂钩，利用下层已浇混凝土外墙的上排穿墙孔（每次墙体浇注时需下套管f33），孔内穿直径为f32mm的外挂架钩栓，外挂架挂在此钩栓上以及支撑外墙模板的施工。4 模板节点处理4.1 墙面上下层接茬对于电梯井筒、楼梯间内模等无顶板处的结构，二次支模前，可在墙体上粘海绵条，能避免漏浆（附图）。4.2 内墙与顶模接茬的处理内墙与顶模接茬处按图示的方法进行施工，能有效的避免漏浆。4.3 保证混凝土墙面平整度的措施在保证模板加工质量的前提下，要保证支模的施工质量。相邻两块模板间除螺栓连接
7、外，还使用模板连接器的调整、校平。结构阴角处使用阴角连接器拉结大于模板，能防止阴角模向墙体内倾斜，影响混凝土墙面的整体观感；结构阳角处单独设计大阳角模，能保证结构棱角分明、线条顺直，为防止阳角胀模，产生“鼓肚”现象，在阳角外设直角龙骨进行加固，简称“直角背楞”。4.4 防止内模整体移位的措施为防止内模整体移位，合模前，需焊定位筋。要求定位筋距模板根部30mm，其水平间距为1500mm，长度墙厚1mm。要求定位筋竖筋为预埋钢筋头，横筋两头沾防锈漆，并按两排主筋的中心位置分档，同时必须保证阴阳角合结构断面转折处的定位筋。4.5 暗梁及隔墙梁、连续梁有些丁字墙部位，有的是连续墙，有的是门洞口过梁，该
8、梁需要与墙体同步施工。模板仍按墙处理，在洞口内安放门洞模。对于独立的不在墙内的过梁或连续梁，不进行墙模板的设计，同时不在模板上留设梁位，仅在墙内梁锚固筋的位置处于钢丝网片围挡，要求围挡尺寸比结构尺寸每边小20mm。对于阳角上方有梁部位，阳角模板设计低于梁底。可以满足该部位梁可以与墙同步施工。详见附图。4.6 其他阳角处与纵模梁交接处模板的设计高度，取决于梁的钢筋的是否绑扎。因为阴角模最后拆模，最后支模，所以在满足段工序阴角模数量的基础上，为保证流水工序顺序进行，应多准备20标准阴角模。5 模板施工5.1 施工前的准备工作（1）附属材料、工具的准备施工现场备好扳手、铁锤、铲刀、角膜机等工具。根据
9、要求备好海绵条、单面胶条，PVC套管等。（2）场地的安排根据施工现场总平面图，确定模板堆放区、配件堆放区、及模板周转用地等。卸车场地的准备。(3)卸车场地的准备场地应平整坚实、排水流畅，底层模板应垫离地面10cm。模板卸车后重叠水平码放高度不超过10块，起吊时，要避免碰撞；墙板位置要靠近使用部位，并尽可能缩短塔吊的行程。相邻码放区域间要留出通道，使用模板配件的安装。(4)堆放场地的准备 配件安装后，模板吊离码放区，对于安装支撑的模板，可将模板吊至使用部位附近堆放，开始清理板面及刷脱模剂。井筒及窄井等位置的模板，无法安装支撑，现场搭设钢管架，将模板竖向插在钢管架内，并在模板间宜留出便于清理和刷脱
10、模剂的通道。(5)人员的安排现场设专职人员、专业施工班组负责大模板的施工，要求熟悉模板平面图及模板设计方案。熟悉大模板的施工安全规定。(6)模板及配件的检验、入库按模板数量表，清点运到现场的模板。穿墙螺栓、各种连接螺栓要入库保存，以防生锈；斜支撑的调节丝杠、穿墙螺栓要涂抹润滑油。5.2 配件的组装(1)斜支撑的安装斜支撑的安装前，应对调节丝杠部位进行润滑，以防锈蚀。结合模板平面布置图，板宽L2m，安装一套斜支撑，板宽在L2m安装2套斜支撑，如遇房间的开间或进深较小时，则只能单测安装或不安装斜支撑。(2)平台支架的安装平台支架的安装间距一般为15001800mm左右。设计两道木护栏并使用铅丝与平
11、台支架固定。并应根据吊装次序，合理制作平台支架的踏脚板，踏脚板与平台支架间用铅丝固定。5.3 模板的吊装(1)模板安装前的准备工作熟悉模板和模板平面布置图纸。安装模板前，检查楼层的墙身控制线，门口线，及标高线，其中墙身控制线建议距墙轴线300mm，既可检验模板位置，又作为模板端头起始位置；电线管、电线盒等与钢筋固定，门窗模就位，凡门窗模、预埋盒（凡是预埋木盒等埋件，其制作公差同门窗模，以防止顶模板板面，造成面板起鼓）等与混凝土面相接触的部位需刷脱模剂，与模板接触的面其侧棱需沾海绵条；模板安装控制线；钢筋绑完隐蔽工程验收。施工现场准备好脱模剂，木方、护身栏杆及操作平台木跳板（人跳板厚不小于50m
12、m）护栏板等。在模板就位前认真涂刷脱模剂。在首次涂刷脱模剂时，必须对模板进行全面清理，光天化日除模板板面的污垢和锈蚀，然后才能涂刷脱模剂，脱模剂要薄而均匀，不得漏刷。为防止大模板下口跑浆，安装大模板前，应清扫、水冲、或用鼓风机清理墙内杂物，抹好砂浆找平层，但砂浆不能吃入墙身。由结构引起的地面高差，可用刨平的木方承垫在模板的底部；由施工质量引起的地面不平，且高低差较小时，可在模板就位处的地面上用401胶沾海绵条，以减少漏浆；对于底部悬空的模板，继续安装模板前，要采用后堵砂浆的方法，必须在正常温度下，浇混凝土前半天按要求堵好砂浆，杜绝用水泥袋堵板底，避免造成“烂根”现象。涂刷脱模剂：首次涂刷前，必
13、须对板面进行全面清理，清除板面的油污和锈蚀，脱模剂要薄而匀，不得积存脱模剂，涂刷时，要注意周围环境，防止散落在建筑物、机具和人身衣物上，更不得刷在钢筋上。涂刷脱模剂后的模板，不得长时间放置，以防雨淋或落在灰尘，影响拆模。(2)吊装注意事项模板起吊时，要垂直起吊、稳起稳落、严禁大幅度摆，起吊前，应注意检查模板是否与周围有刮兜的现象；摘钩后，塔吊钩及钢丝绳必须超过模板平台架护栏及其它障碍后防可转臂；地面操作人员，在模板起吊时，必须离开模板2m以外。(3)施工管理人员必须向作业班组进行质量、安全技术交底。5.4 模板的安装(1)模板安装注意事项： 模板吊装前，必须检查固定钩、支腿、挑架的螺栓是否紧固
14、。起吊前，应注意检查模板是否与周围有刮兜的现象，及时清理。(2)模板的安装程序 墙模板：先吊入角膜（将角膜钓钩与墙立筋用8铅丝连接，靠在钢筋上）吊入一侧墙模、就位、调垂直穿拉杆、放PVC套管就位令一侧墙模穿对拉拉杆，调整垂直处理节点（安装阴角连接器、模板连接器等、围挡梁位等。）5.5 模板拆除模板拆除时，应先拆模板连接器拆模板拆阳角拆阴角。正常温度下，混凝土浇筑后8小时，可松动穿墙拉杆，一般10小时后，可吊走大模板，冬季施工时，剪力墙混凝土可达4Mpa以上时，才允许拆除模板，全现浇结构外墙混凝土强度必须达7.5Mpa时，才可挂外挂架。阴角模拆除：角膜的两面都是混凝土墙面，吸附力较大，加之施工中模板封闭不严，或者角膜位移，被混凝土握裹，因此拆除可能有时遇到困难。需先将模板外表的混凝土剔除，然后用小锤敲高出部分的角膜，进行脱模。角膜拆除后，凸出部分的混凝土应及时剔凿，凹进部分或掉角处应用同强度等级的水泥泥浆及时修补。模板拆除后，对于结构的棱角部位，要及时进行保护，以防止损伤。大模板落地或周转至另一工作面时，必须一次安放稳固；倾斜度要符合7580自稳角的要求，然后及时进行板面清洗工作。对于无法安装斜支撑的模板，则要放在模板堆放区的钢管架内。5.6 模板保养拆下的模板要及时清理
