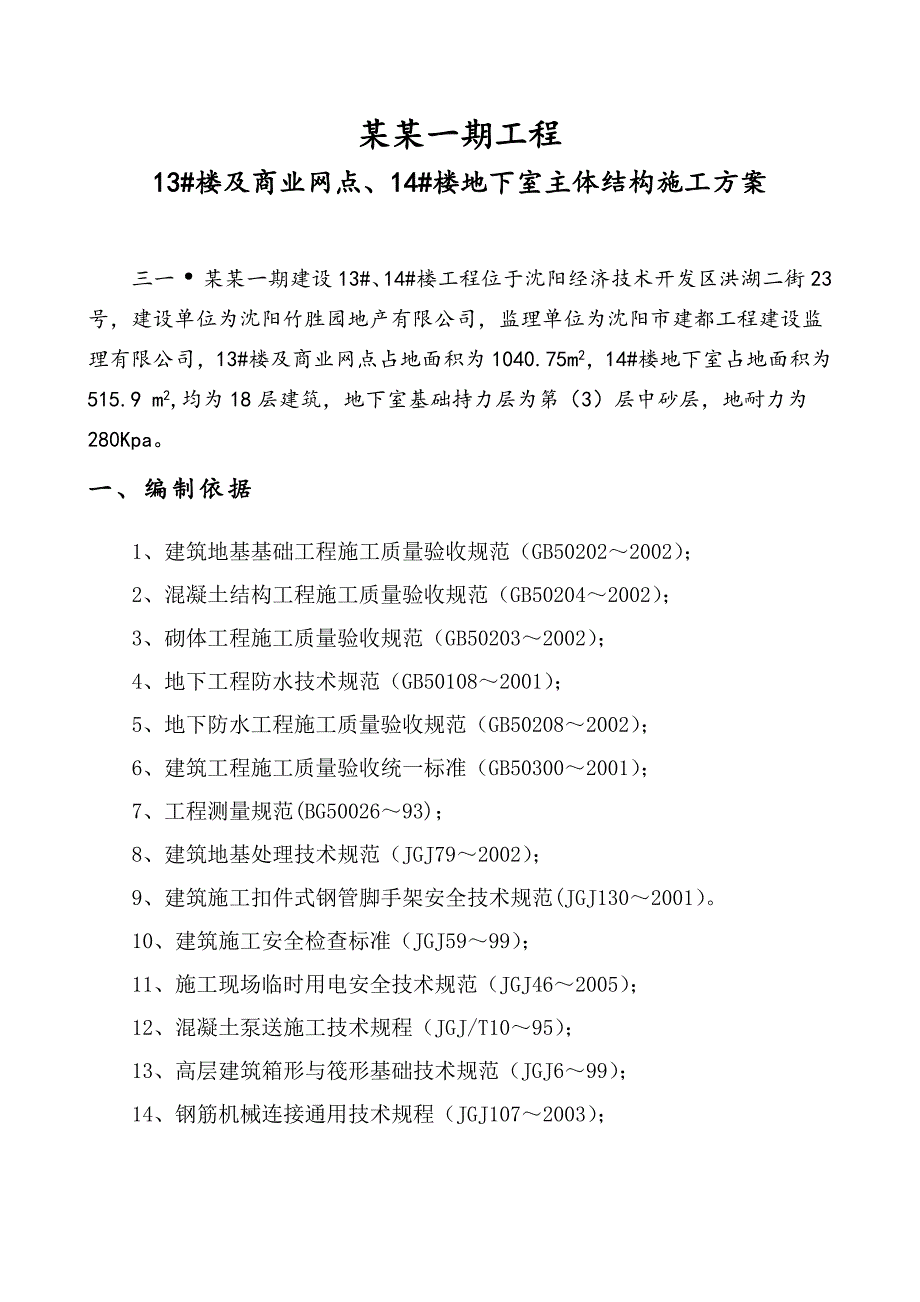

1、某某一期工程13#楼及商业网点、14#楼地下室主体结构施工方案三一某某一期建设13#、14#楼工程位于沈阳经济技术开发区洪湖二街23号，建设单位为沈阳竹胜园地产有限公司，监理单位为沈阳市建都工程建设监理有限公司，13#楼及商业网点占地面积为1040.75m2，14#楼地下室占地面积为515.9 m2,均为18层建筑，地下室基础持力层为第（3）层中砂层，地耐力为280Kpa。一、编制依据1、建筑地基基础工程施工质量验收规范（GB502022002）；2、混凝土结构工程施工质量验收规范（GB502042002）；3、砌体工程施工质量验收规范（GB502032002）；4、地下工程防水技术规范（GB

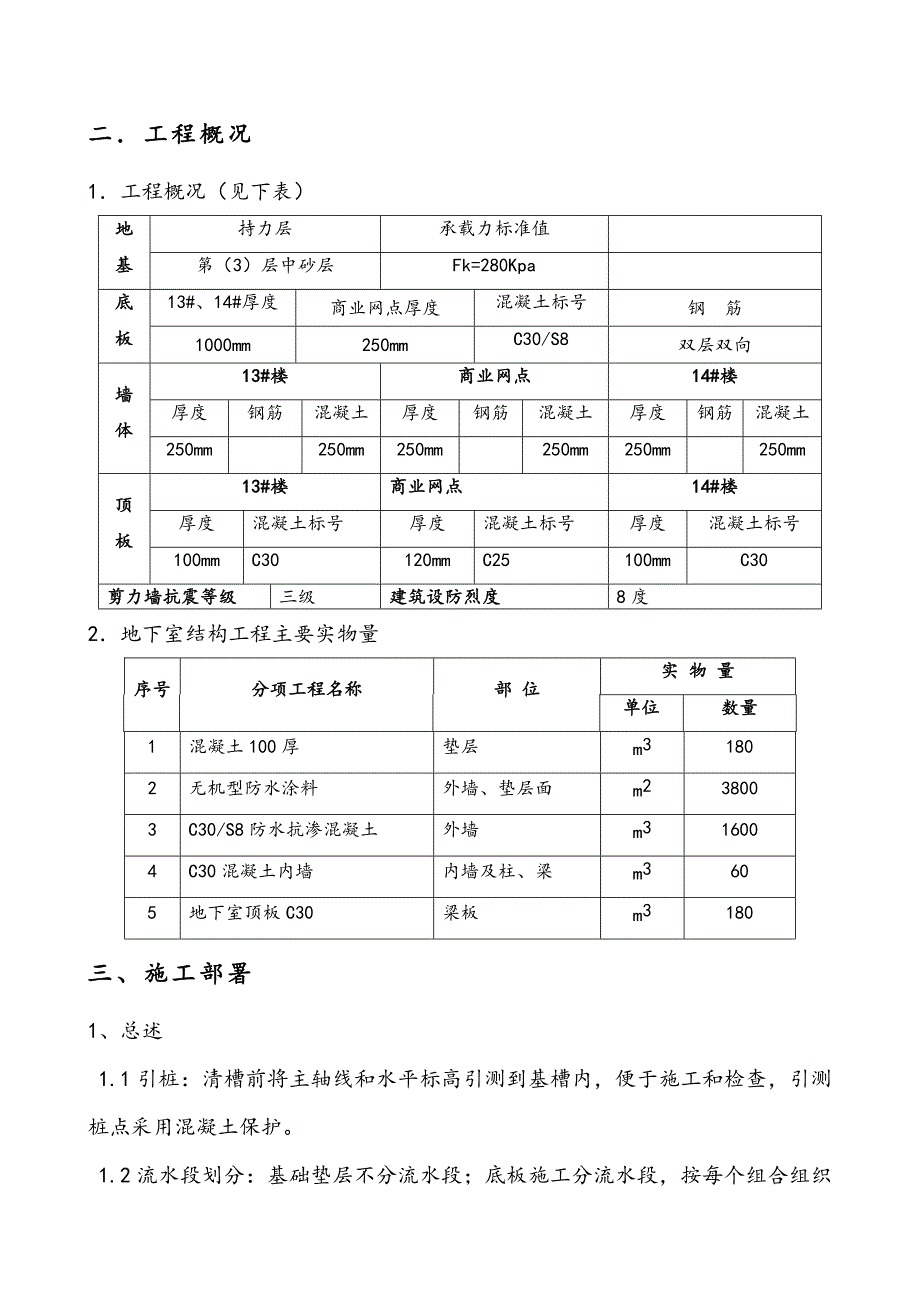

2、501082001）；5、地下防水工程施工质量验收规范（GB502082002）；6、建筑工程施工质量验收统一标准（GB503002001）；7、工程测量规范(BG5002693)；8、建筑地基处理技术规范（JGJ792002）；9、建筑施工扣件式钢管脚手架安全技术规范(JGJ1302001）。10、建筑施工安全检查标准（JGJ5999）；11、施工现场临时用电安全技术规范（JGJ462005）；12、混凝土泵送施工技术规程（JGJ/T1095）；13、高层建筑箱形与筏形基础技术规范（JGJ699）；14、钢筋机械连接通用技术规程（JGJ1072003）；二工程概况1工程概况（见下表）地基持力
3、层承载力标准值第（3）层中砂层Fk=280Kpa底板13#、14#厚度商业网点厚度混凝土标号钢 筋1000mm250mmC30/S8双层双向墙体13#楼商业网点14#楼厚度钢筋混凝土厚度钢筋混凝土厚度钢筋混凝土250mm250mm250mm250mm250mm250mm顶板13#楼商业网点14#楼厚度混凝土标号厚度混凝土标号厚度混凝土标号100mmC30120mmC25100mmC30剪力墙抗震等级三级建筑设防烈度8度2地下室结构工程主要实物量序号分项工程名称部 位实 物 量单位数量1混凝土100厚垫层m31802无机型防水涂料外墙、垫层面m238003C30/S8防水抗渗混凝土外墙m3160

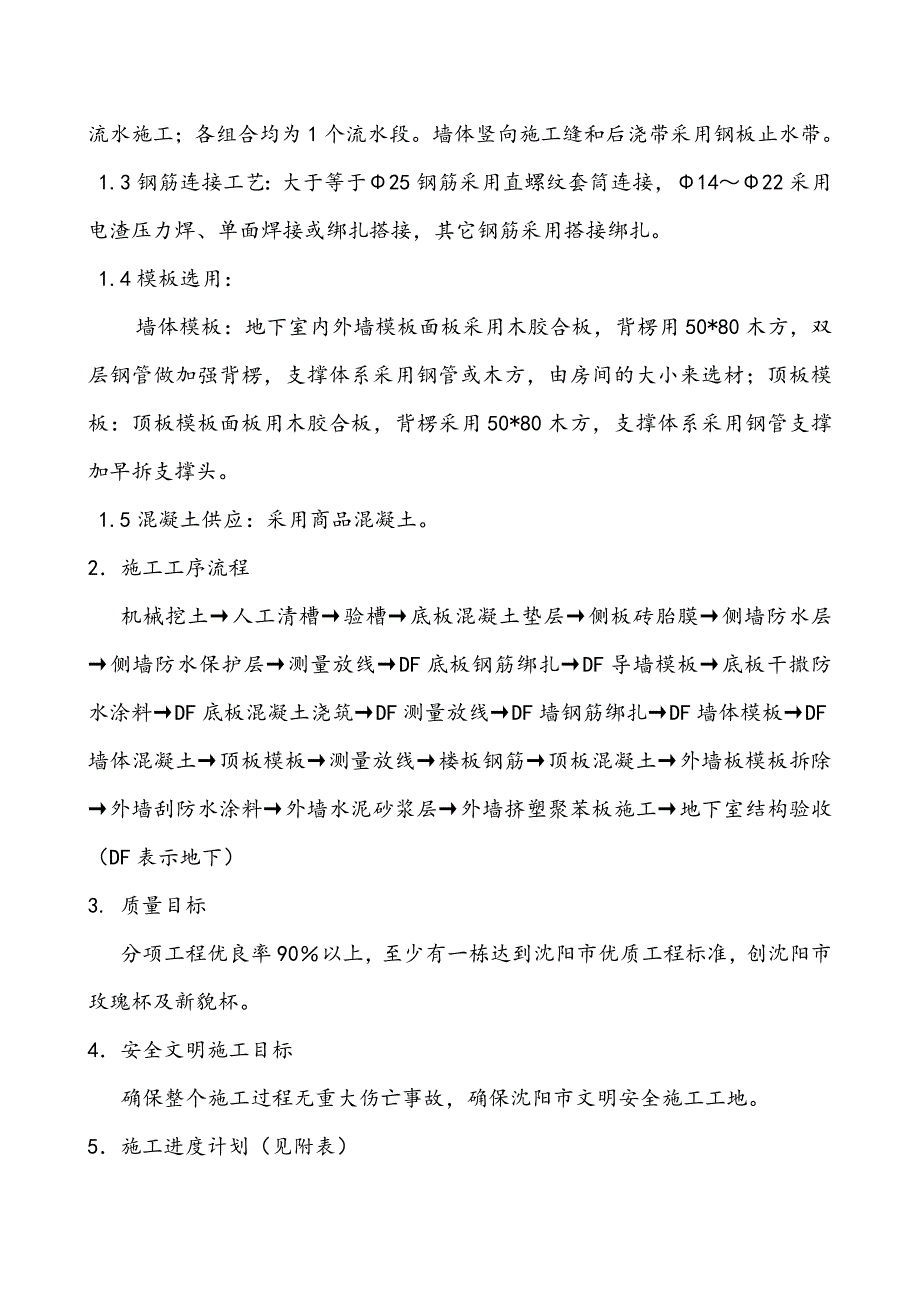

4、04C30混凝土内墙内墙及柱、梁m3605地下室顶板C30梁板m3180三、施工部署1、总述1.1引桩：清槽前将主轴线和水平标高引测到基槽内，便于施工和检查，引测桩点采用混凝土保护。1.2流水段划分：基础垫层不分流水段；底板施工分流水段，按每个组合组织流水施工；各组合均为1个流水段。墙体竖向施工缝和后浇带采用钢板止水带。1.3钢筋连接工艺：大于等于25钢筋采用直螺纹套筒连接，1422采用电渣压力焊、单面焊接或绑扎搭接，其它钢筋采用搭接绑扎。1.4模板选用：墙体模板：地下室内外墙模板面板采用木胶合板，背楞用50*80木方，双层钢管做加强背楞，支撑体系采用钢管或木方，由房间的大小来选材；顶板模板：
5、顶板模板面板用木胶合板，背楞采用50*80木方，支撑体系采用钢管支撑加早拆支撑头。1.5混凝土供应：采用商品混凝土。2施工工序流程机械挖土人工清槽验槽底板混凝土垫层侧板砖胎膜侧墙防水层侧墙防水保护层测量放线DF底板钢筋绑扎DF导墙模板底板干撒防水涂料DF底板混凝土浇筑DF测量放线DF墙钢筋绑扎DF墙体模板DF墙体混凝土顶板模板测量放线楼板钢筋顶板混凝土外墙板模板拆除外墙刮防水涂料外墙水泥砂浆层外墙挤塑聚苯板施工地下室结构验收（DF表示地下）3. 质量目标分项工程优良率90以上，至少有一栋达到沈阳市优质工程标准，创沈阳市玫瑰杯及新貌杯。 4安全文明施工目标确保整个施工过程无重大伤亡事故，确保沈阳
6、市文明安全施工工地。5施工进度计划（见附表）基础施工周期为35个日历天， 基础结构封顶时间 10月 5日。6施工准备（1）组织有关技术人员精读图纸，对设计图纸中的疑难点进行汇总，以书面形式上报建设单位，请求解决。（2）编制各类原材料及半成品加工计划，按合同技术条件选择物资分供商，组织材料进场。（3）对进场材料进行严格的验证工作，需要复试的材料，要立刻送检，否则不得施工。（4）组织安排好钢筋连接、焊接的班前试验工作，未通过班前试验检测的焊工不得上岗操作。（5）对施工班组下达书面技术交底、安全交底书。7.劳动力组织 劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质
7、相同的工作，提高操作的熟练程度和工作效率，以确保工程施工质量和施工进度。本工程面积较大，结构形式复杂，质量要求高，需根据工程各阶断的施工重点，及时调配专业劳动力，实行动态管理模式。劳动力配置一览表工种木工砼工钢筋架子工焊工电工起重工力工合计数量5020255223251328.机械配置一览表序号名 称型号数量功率备注1弯曲机WJ224222切断机D421223刨板机MB20633.04圆盘锯MJ10433.05塔吊40T.m40T.m2336电渣压力焊LDZ10406127插入式振动棒ZN5091.58平板振动机ZX7639电焊机AX3300121010钢筋调直机GJ41462.511蛙式打夯
8、机62.89周转材料一览表材料名称单 位数 量进场时间木胶合模板m227008月28日木 枋m3158月28日扣 件个75008月28日钢 管T508月28日安全网m210008月28日脚手板m23508月28日四、主要施工方法及质量控制措施（一）土石方工程1土方开挖本工程土方由甲方指定作业队，采用机械开挖，我方安排人员测量放线、人工配合边坡修整及基坑清底。（1）基坑边坡形式 基础开挖坡度按施工规范要求进行测量放线，开挖时坑底边距承台边按基础平面尺寸四周各边增宽1000mm，放坡系数为1:1.5。土方开挖过程中，开挖作业人员应与测量人员密切配合，做好坑底标高控制和基坑排水工作。人工清底至设计标
9、高后及时组织业主、监理、地勘、设计部门进行地基验槽，做好各项隐蔽记录，基槽验收合格后立即进行垫层砼施工。（2）边坡安全支护方案在距离边坡1.5米处架设48*3.5钢管护拦，立杆间距4米，埋深0.5米，高出地面1.5米，栏杆刷黄黑相间警界色，搭设施工人员上下钢管梯子并设置扶手，边坡5米范围内不许堆土堆料和停放机具，不得向基坑内乱扔杂物，重载车辆不得在基坑边行走。2回填土工程（1）下室外墙做完外墙防水后，立即按设计要求粘贴聚苯板做防水保护墙，每做完一层，立即做相应土方回填。（2）底部回填时，保证水位在基底以下50cm，不得存有积水。（3）回填土最好用基槽挖出来的土，清除杂质,回填土的含水率应控制在
10、施工规范要求之内，“手握成团，落地开花”（4）回填土每300mm铺一步,用蛙式打夯机夯实,夯实遍数34遍,一夯压半夯.空间较小时,用木夯(不小于40公斤重)夯实。（5）夯实过程中,试验员按要求层层取样做干密度试验,下一层符合要求时,方可进行上一层回填。3、级配砂石换填处理方案本工程基础持力层为第( 3)层中砂层，超深部分小于500mm时采用C10砼浇筑至设计基础底标高，大于500mm时采用级配砂石换填，基础持力层为换填处理后的土层，处理后的地基承载力特征值为200KPa。3.1材料及主要机具：（1）天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。
11、在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求，颗粒级配应良好。 （2）级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。（3）碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm，粒径小于 2mm 的部分不应超过总重的45%， （4）主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（610t）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等。3.2作业条件设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。 （1）在地下水位
12、高于基坑底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑保持无水状态。（2）铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等，应在未做地基前处理完毕并办理隐检手续。（3）检查基坑、管沟的边坡是否稳定，并清除基底上的浮土和积水。3.3工艺流程： 检验砂石质量分层铺筑砂石洒水夯实或碾压找平验收 （1）对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。（2）分层铺筑砂石 1）铺筑砂石的每层厚度，一般为1520cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石
13、垫层，铺筑厚度可达35cm，宜采用610t的压路机碾压。2）基坑底部应尽量在同一标高，若坑底原状土埋深起伏较大，可按不大于 1(高)：2(宽)的比例挖成阶梯状，且每阶高度不大于 500，并按先深后浅的顺序填料压实，换填土应采用振动碾碾压；3）换填范围不小于基础边缘外 1m4）铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。5）铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。（3）洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%l2%。（4）夯实或碾
14、压；夯实或碾压的遍数，由现场试验确定。用水夯或蛙式打夯机时，应保持落距为400500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。（5） 找平和验收：1） 施工时应分层找平，夯压密实，并应设置纯砂检查点，用200cm3的环刀取样；测定干砂的质量密度。下层密实度合格后，方可进行上层施工。用贯入法测定质量时，用贯入仪、钢筋或钢叉等以贯入度进行检查，小于试验所确定的贯入度为合格。2） 最后一层压（夯）完成后，表面应拉线找平，并且要符合设计规定的标高。3.4保证项目：（1）基底土质必须符合设计要求。（2）纯砂检查点的干砂质量密度，必须符合设计要求和施工规范的规定。3.5基本项目：（1）级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。（2）分层留接槎位
