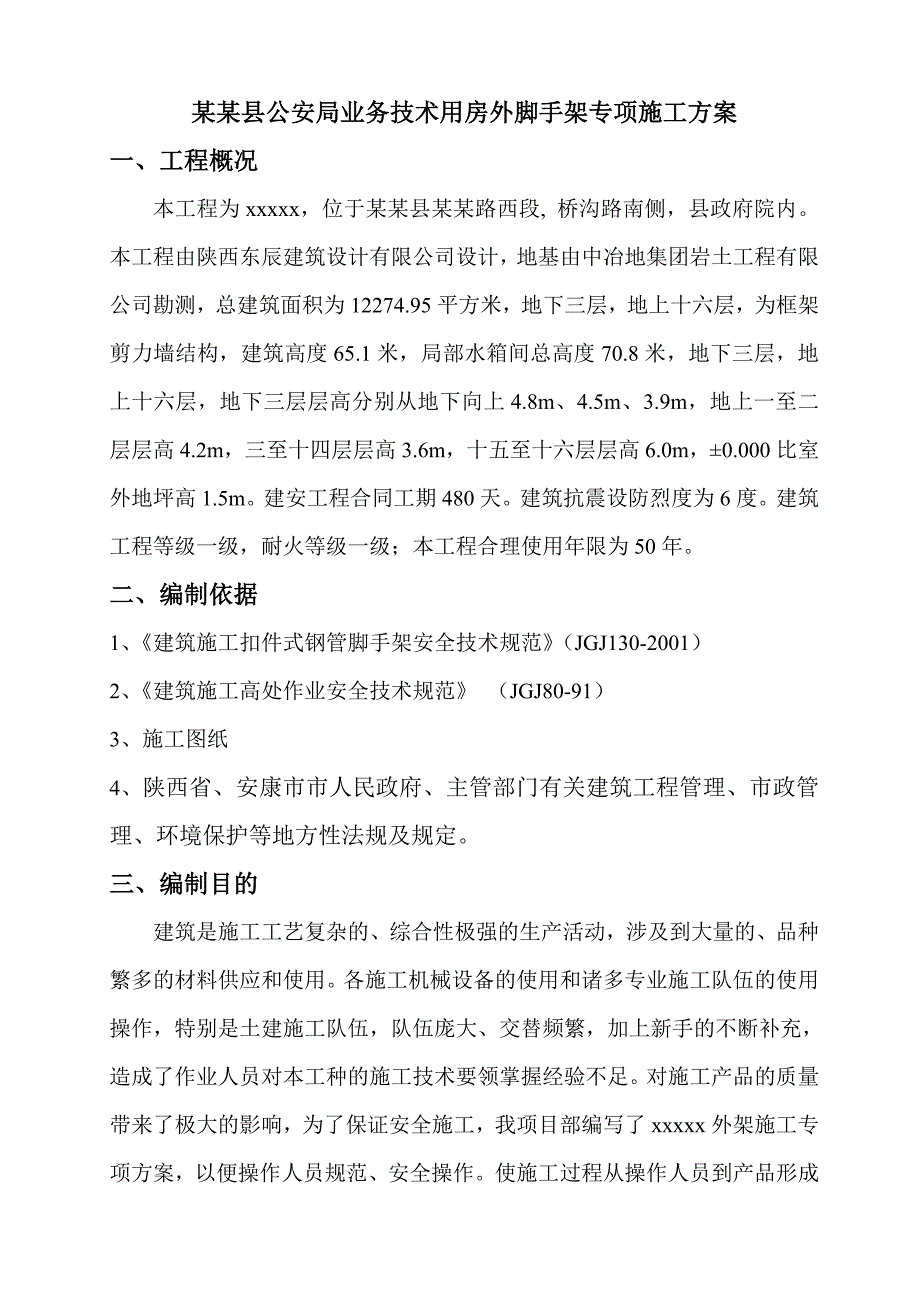

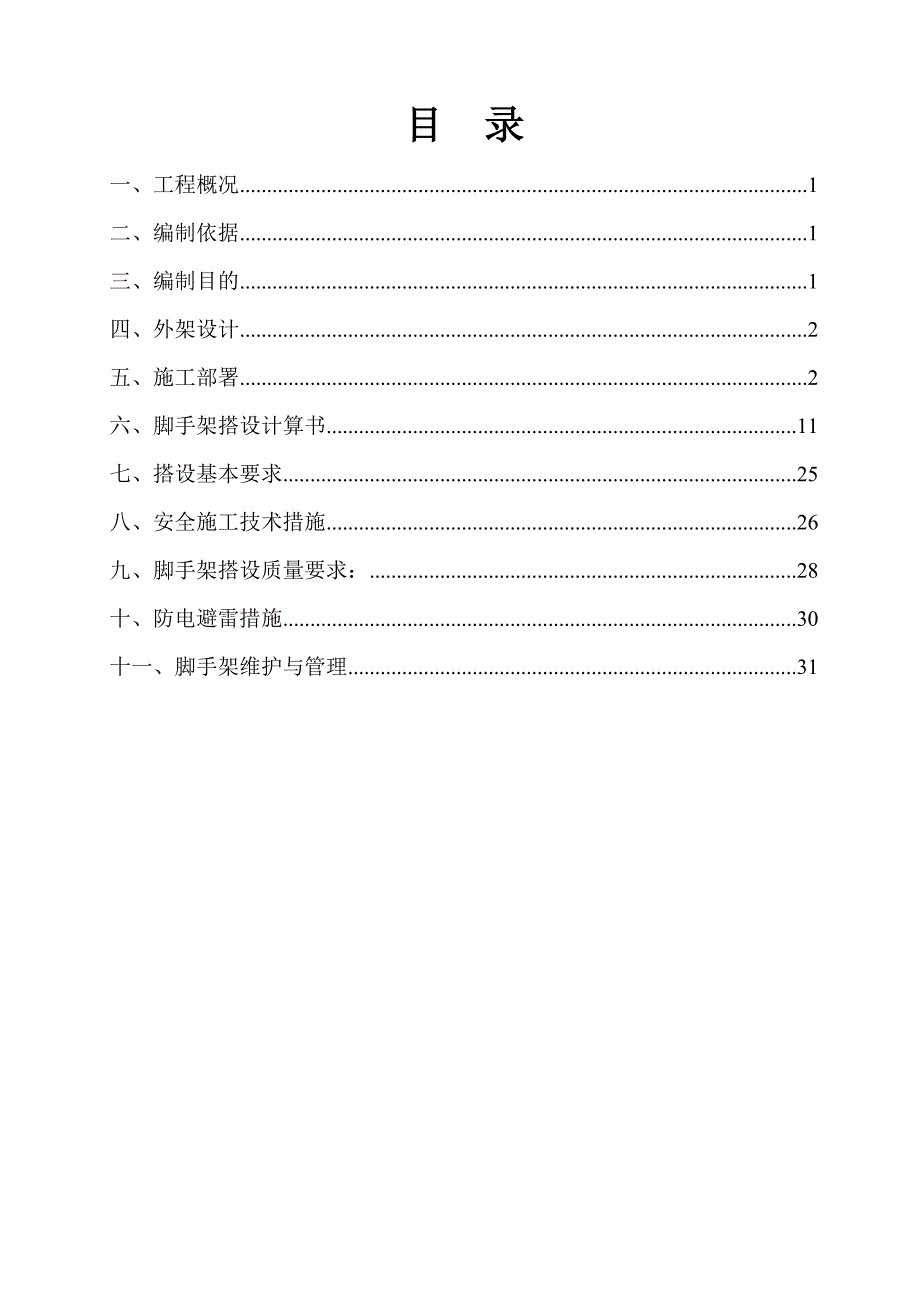

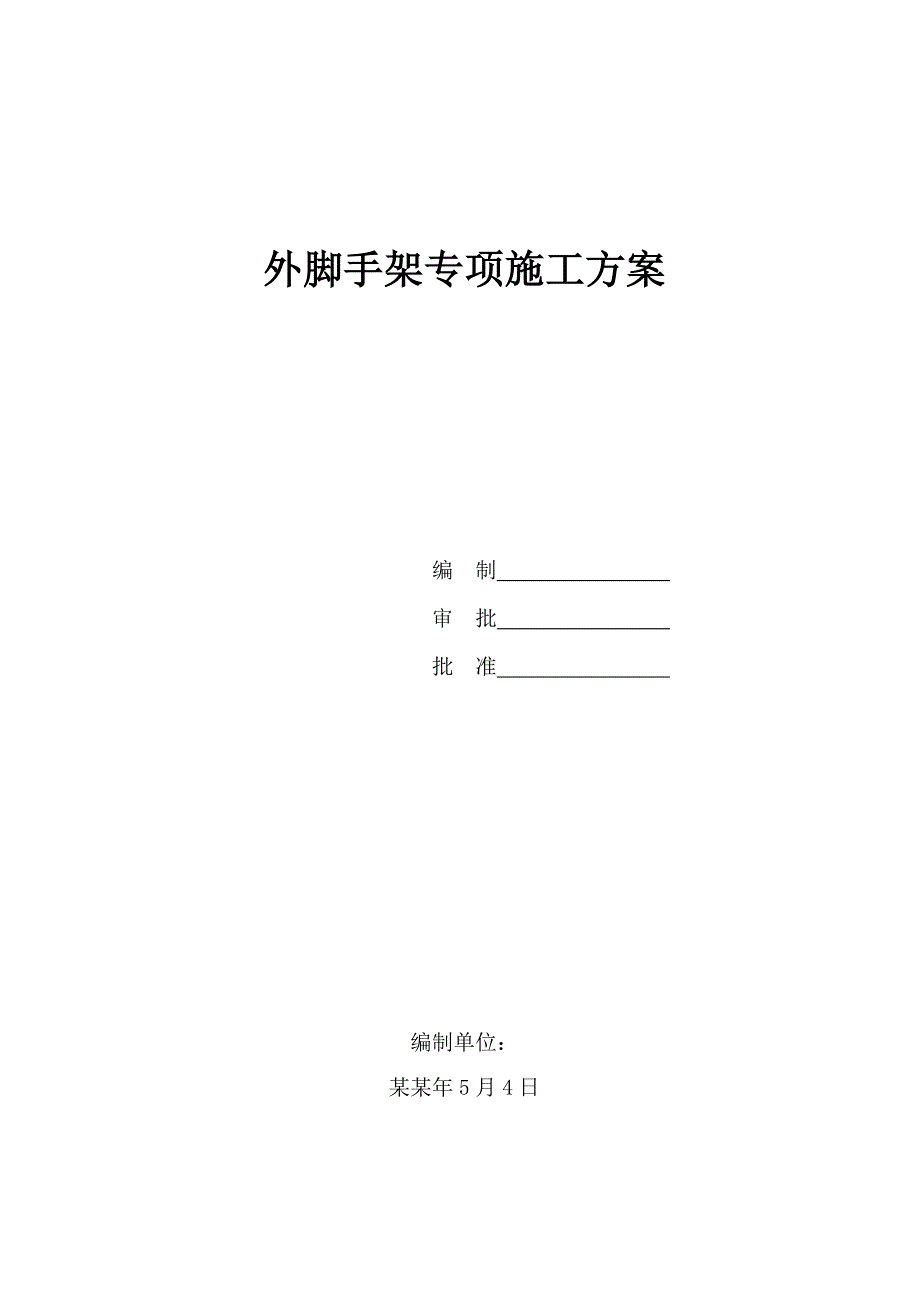

1、外脚手架专项施工方案编 制 审 批 批 准 编制单位：某某年5月4日目 录一、工程概况1二、编制依据1三、编制目的1四、外架设计2五、施工部署2六、脚手架搭设计算书11七、搭设基本要求25八、安全施工技术措施26九、脚手架搭设质量要求：28十、防电避雷措施30十一、脚手架维护与管理31某某县公安局业务技术用房外脚手架专项施工方案一、工程概况本工程为xxxxx，位于某某县某某路西段, 桥沟路南侧，县政府院内。本工程由陕西东辰建筑设计有限公司设计，地基由中冶地集团岩土工程有限公司勘测，总建筑面积为12274.95平方米，地下三层，地上十六层，为框架剪力墙结构，建筑高度65.1米，局部水箱间总高度7
2、0.8米，地下三层，地上十六层，地下三层层高分别从地下向上4.8m、4.5m、3.9m，地上一至二层层高4.2m，三至十四层层高3.6m，十五至十六层层高6.0m，0.000比室外地坪高1.5m。建安工程合同工期480天。建筑抗震设防烈度为6度。建筑工程等级一级，耐火等级一级；本工程合理使用年限为50年。二、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）2、建筑施工高处作业安全技术规范 （JGJ80-91）3、施工图纸4、陕西省、安康市市人民政府、主管部门有关建筑工程管理、市政管理、环境保护等地方性法规及规定。三、编制目的建筑是施工工艺复杂的、综合性极强的生产活动，
3、涉及到大量的、品种繁多的材料供应和使用。各施工机械设备的使用和诸多专业施工队伍的使用操作，特别是土建施工队伍，队伍庞大、交替频繁，加上新手的不断补充，造成了作业人员对本工种的施工技术要领掌握经验不足。对施工产品的质量带来了极大的影响，为了保证安全施工，我项目部编写了xxxxx外架施工专项方案，以便操作人员规范、安全操作。使施工过程从操作人员到产品形成确实地做到系统有效的控制，以达到各工序工艺作业流程规范化、标准化，质量检验验证结论符合规范规定的要求或高于规范规定要求的目的。四、外架设计本工程中选用的脚手架型式包括：落地式脚手架、槽钢悬挑斜拉脚手架。序号脚手架类型架体设计间距搭设部位搭设高度(米
4、)备注1落地式脚手架步距1.8m，立杆间距1.5m，排距1.05m建筑正面由基坑底部3层楼面21.6其余部位由基坑底部2层楼面17.4屋顶面机房顶7.92槽钢悬挑斜拉脚手架步距1.8m，立杆间距1.5m，排距1.05m建筑正面由3层楼面7层楼面14.4其余部位由2层楼面7层楼面187层楼面12层楼面12层楼面16层楼面16.816层楼面机房顶15.3五、施工部署本工程主体拟采用全封闭扣件式双排钢管脚手架和槽钢悬挑式钢管脚手架。本工程各单体工程实现全封闭施工，四周满挂绿色密目网，起到减少施工灰尘外扬和美化施工环境的作用。脚手架必须分段挂牌验收，合格后方可使用。槽钢悬挑式七步钢管脚手架具有使用方便
5、、安全、可靠的特点。装修阶段用槽钢挑台加以补充，可满足施工要求。1、落地式钢管脚手架构造和技术要求扣件式钢管脚手架主构件有立杆、大横杆、小横杆、斜杆和底座等。各种杆件均采用直径48 mm，壁厚3.0 mm的焊接钢管，用于立杆，大横杆和斜杆的钢管长度以4-6.5 m为好，这样长度一般重25 kg以内，适合人工操作。用于小横杆的钢管长度以2.1-2.3 m为宜，以适应脚手架的宽度。（1）基本要求用扣件式钢管搭设的脚手架，是施工用的临时结构，它要承受施工过程中垂直和水平荷载，因此，脚手架必须有足够承载能力、刚度和稳定性。在施工过程中，在各种荷载作用下，不发生失稳倒塌，不超过结构的容许强度，变形倾斜，
6、摇晃或扭曲现象，以确保安全。（2）受荷情况采用48mm3.0mm钢管和扣件等构成的脚手架，立杆、大横杆和小横杆是主要受力杆件，剪刀撑、斜撑和连墙杆是保证脚手架整体强度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力，其中连墙杆还要承受风荷载，扣件是脚手架组成整体的连接件和传力件。（3）脚手架的基础落地搭设的建筑施工用脚手架，脚手架的自重及其上的施工荷载均由脚手架基础传至地基。因此，要使脚手架保持稳定牢固和安全，必须首先要有一个牢固的脚手架基础，搭设脚手架的场地必须夯实平整，在立杆纵向挖沟槽3010cm，沟槽内铺碎石垫层，夯实平整，在碎石垫层上长铺砼预制块（或现浇砼），其上面铺断面52
7、0cm的长木板，在脚手架外侧设排水沟，以利于排水。（4）脚手架的构造要求根据工程特点及施工要求，搭设双排落地式脚手架，设计尺寸如下：立杆：纵距1.5m，横距1.05m，内立杆距外墙外侧300mm大横杆纵向间距1.8m,小横杆水平间距1.5m，小横杆内端头距外墙皮200mm。挡脚板高200mm,刷100mm宽黑、黄相间警示线均与水平夹角45.连墙杆采用架管穿墙与建筑物刚性连接，保证距主节点30 mm以内，水平间距三步(4.5m)，垂直间距两跨(3m)，连墙架管的两端头用短架管横锁夹墙剪刀撑：在外架子外侧满设连续剪刀撑，斜杆与地面夹角选用45-60，剪刀撑跨越立杆的根数为5根, 剪刀撑搭接不小于1
8、m且不在同一水平面上。横向斜撑：每个拐角处设置横向斜撑。脚手架板采用竹架板。（5）搭设要点立柱要求：立柱接头必须采用对接扣件对接，对接、搭接应符合以下要求；立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。立柱的搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。纵向水平杆构造要求：纵向水平杆设置在操作层的间距不宜大于400mm。纵向水平杆的长度一般不宜小于3跨，并不小于6m。纵向水平杆一般宜采用对接扣件连接，也可采用搭接，对接接头应交错布置，不应设在同步、同跨内，相邻接头
9、水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。搭接接头长度不应小于1m，并应等距设置三个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm，横向水平杆的要求：横向水平杆两端采用直角扣件固定在立柱上竹笆脚手板的构造要求：竹笆脚手板应垂直于纵向水平杆方向铺设，应采用对接平铺，四个脚应用直径为3.2mm的镀锌钢丝固定在纵向水平杆上。（6）连墙件布置要求连墙件应采用花排均匀布置，连墙件宜靠近主节点设置，并采用刚性节点，偏离主节点的距离不应大于300mm。连墙件必须从底步第一根纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定。脚手板顺铺时，接头宜采用搭接，下面的板头
10、应压住上面的板头，板头凸棱处应用三角木填顺。人行斜道的手板上应每隔250300mm设置一根防滑木条，木条厚度宜采用2030mm。（7）脚手架搭设顺序按脚手架的柱距、排距要求进行放线、定位。杆件搭设顺序如下：放置纵向扫地杆立柱横向扫地杆第一步横向水平杆连墙件（或加抛撑）第二步横向水平杆。（8）脚手架搭设注意事项垫板、底座应准确地放在定位线上，垫板必须铺放平稳，不得悬空。搭设立柱时，外径不同的钢管严禁混用，相邻立柱的对接扣件不得在同一高度内，错开距离应符合构造要求。开始搭设立柱时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。当搭至有连墙件的构造层时，搭设完该处的立柱、纵向水平杆
11、、横向水平杆后，应立即设置连墙件。封闭脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内、外角柱固定。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完后方可拆除。剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设，剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。对接扣件的开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不应小于100mm。铺设脚手板时，应满铺、铺稳，靠墙一侧立墙面距离不应大于150mm脚手板的探头应采用直径3.2mm的镀锌钢丝固定在支承杆上，在拐角、斜道平口处的脚手板，应与横向水平杆可靠连接，以放置滑动。栏杆和挡脚板应搭设在外排立杆半柱的内
12、侧，上栏杆上皮高度1.2m，中栏杆居中设置，挡脚板高度不应小于150mm。脚手架搭设完毕后，必须经有关部门验收后，方可投入使用。首步脚手架的步高一般为2000mm，离底部200mm设置一道大、小横杆，以保持脚手架底部的整体性，底部的立柱间隔多采用不同长度的钢管，将相邻柱的对接接头位于不同高度上，使立柱受荷的薄弱截面错开。 2、外悬挑脚手架悬挑水平钢梁采用20号工字钢，锚固端采用A16钢筋预埋作锚环，并要求锚环稍微偏大，空隙部分采用木头楔子楔紧。锚固要求示意如下图：整个外架与主体结构连墙件采用刚性拉结，拉结方式一般为建筑物外边梁预埋48短钢管，然后设水平横管与外架用扣件锁紧进行拉结，拉结间距为二
13、步三跨。架子的安装顺序为：铺设工字钢梁（穿钢丝绳拉紧钢丝绳钢丝绳上卡环）搭设双排架-水平、立面防护。（1）基本要求 槽钢悬挑扣件式钢管搭设的脚手架是施工临时结构，主要承受施工过程中各种垂直和水平荷载。因此脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中，在各种荷载作用下不发生失稳、倒塌。并不超过结构的容许强度、变形、倾斜、摇晃或扭曲，确保安全。（2）受荷情况采用483.0钢管和扣件等构成的脚手架，立杆、大横杆和小横杆是受力杆件，剪刀撑、斜撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。其中连墙杆还承受风荷载。扣件是脚手架组成整体的连接件和传力件。
14、所有受力杆件将力传递给悬挑槽钢上。（3）搭设要求外挑架搭设位置由二层开始，施工一层顶板板顶沿建筑物周围，距外墙0.31.5米处预埋16钢筋环1.5米，四层外剪力墙粘底板标高处间隔1.5米预埋60PVC管，100200洞五层以上每间隔三层留设，同时该洞上层设置预埋60PVC管。100200予留洞作为穿工字钢穿墙洞，60PVC管作为穿钢丝绳穿墙管，工字钢穿入墙洞内1.6米,与钢筋环固定用两个木楔对楔打紧, 木楔制作应小于自锁角，外挑端头用钢丝绳斜捆拉, 钢丝绳选用619钢丝15.5,卡具选用16#，每端设三个，紧固选用配套花篮螺栓，斜拉上端头穿过予埋洞与予埋架管捆拉。钢梁上设双排单管脚手架立杆间距
