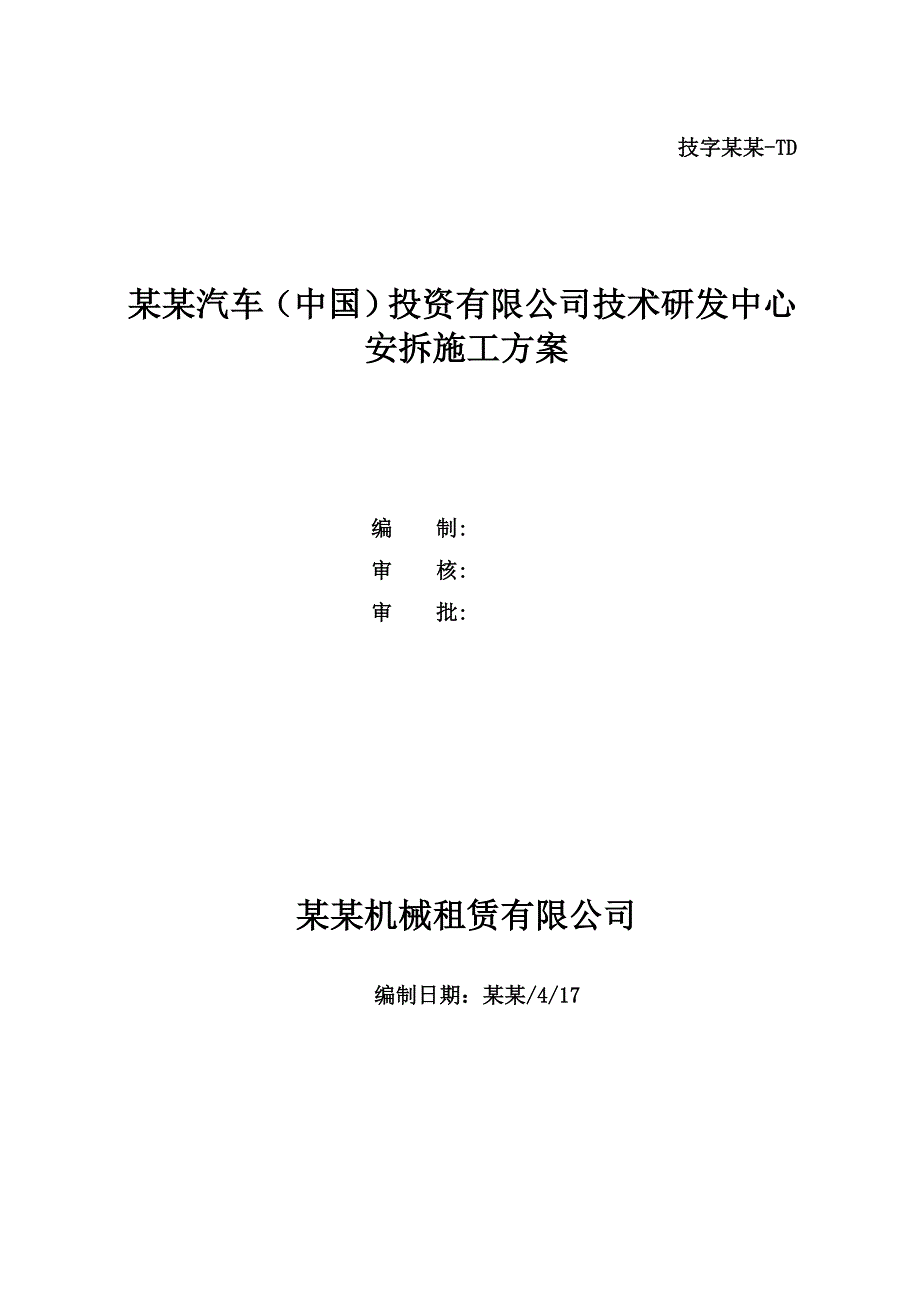

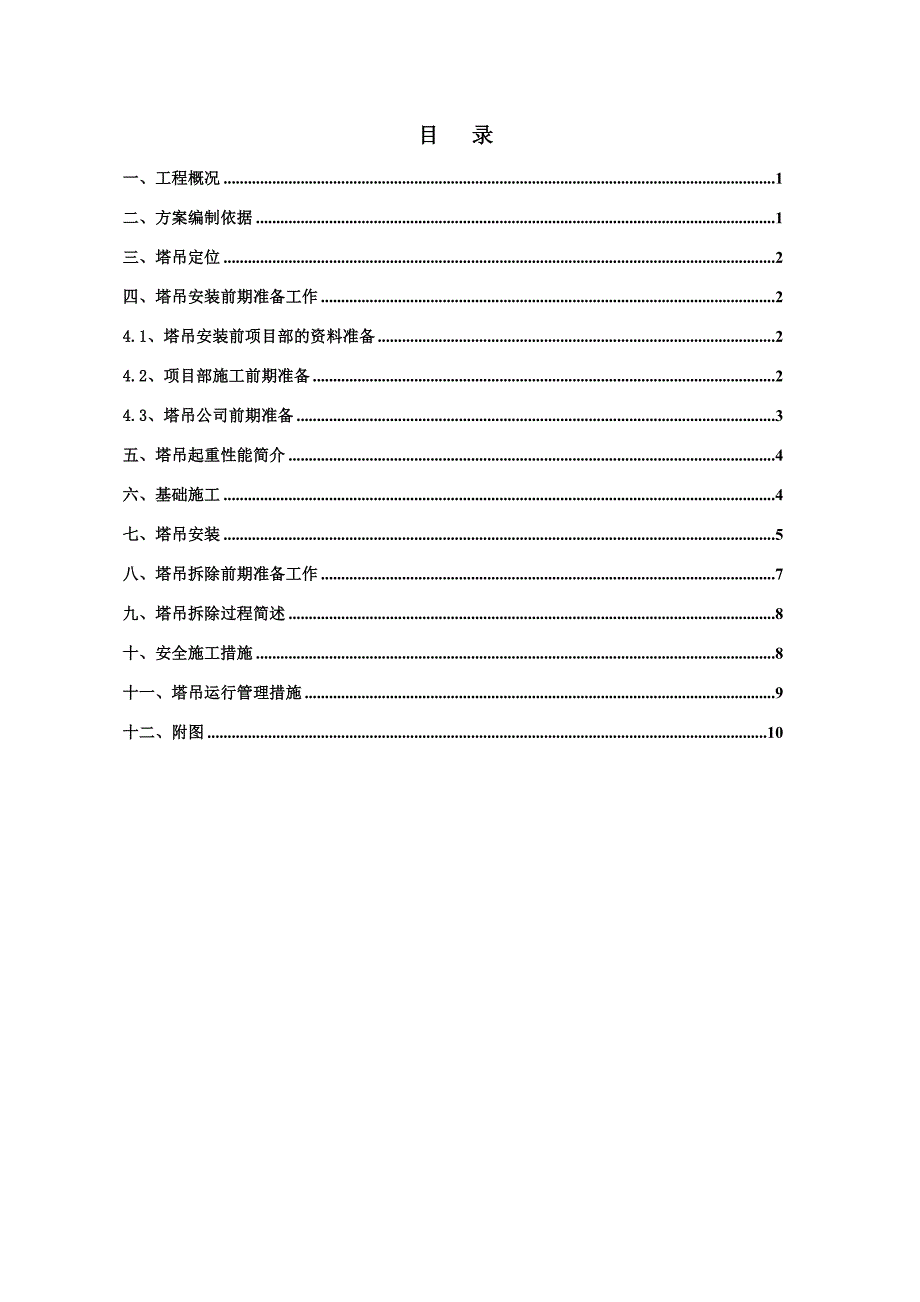

1、技字某某-TD 某某汽车（中国）投资有限公司技术研发中心安拆施工方案编 制:审 核:审 批: 某某机械租赁有限公司 编制日期：某某/4/17目 录一、工程概况1二、方案编制依据1三、塔吊定位2四、塔吊安装前期准备工作24.1、塔吊安装前项目部的资料准备24.2、项目部施工前期准备24.3、塔吊公司前期准备3五、塔吊起重性能简介4六、基础施工4七、塔吊安装5八、塔吊拆除前期准备工作7九、塔吊拆除过程简述8十、安全施工措施8十一、塔吊运行管理措施9十二、附图10一、工程概况（一）工程名称：某某汽车（中国）投资有限公司技术研发中心项目 (二) 工程地址：某某汽车中国园区位于某某市浦东新区，东、南、西

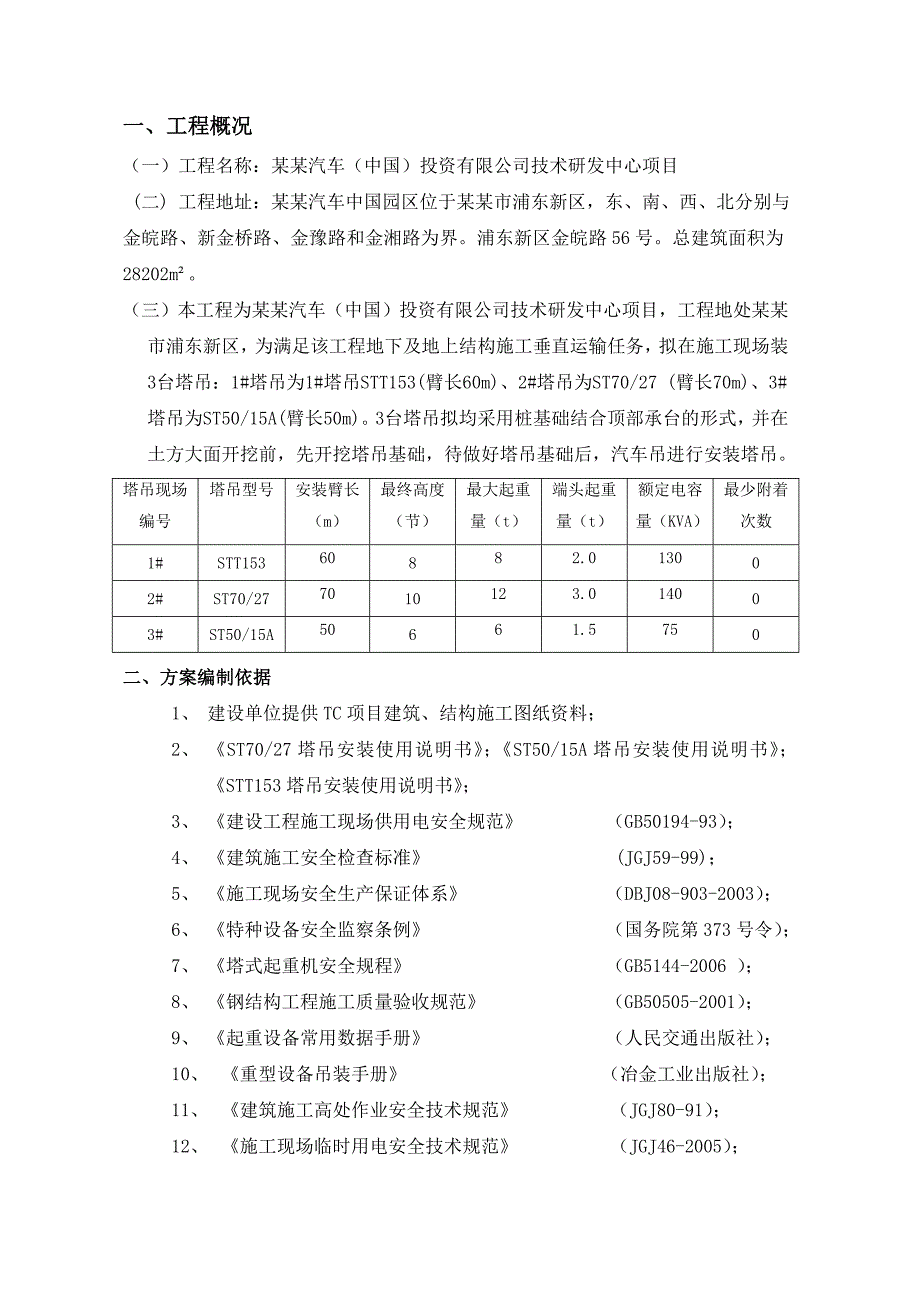

2、、北分别与金皖路、新金桥路、金豫路和金湘路为界。浦东新区金皖路56号。总建筑面积为28202m。（三）本工程为某某汽车（中国）投资有限公司技术研发中心项目，工程地处某某市浦东新区，为满足该工程地下及地上结构施工垂直运输任务，拟在施工现场装3台塔吊：1#塔吊为1#塔吊STT153(臂长60m)、2#塔吊为ST70/27 (臂长70m)、3#塔吊为ST50/15A(臂长50m)。3台塔吊拟均采用桩基础结合顶部承台的形式，并在土方大面开挖前，先开挖塔吊基础，待做好塔吊基础后，汽车吊进行安装塔吊。 塔吊现场编号塔吊型号安装臂长（m）最终高度（节）最大起重量（t）端头起重量（t）额定电容量（KVA）最少
3、附着次数1#STT15360882.013002#ST70/277010123.014003#ST50/15A50661.5750二、方案编制依据1、 建设单位提供TC项目建筑、结构施工图纸资料；2、 ST70/27塔吊安装使用说明书；ST50/15A塔吊安装使用说明书；STT153塔吊安装使用说明书；3、 建设工程施工现场供用电安全规范 （GB50194-93）；4、 建筑施工安全检查标准 (JGJ59-99)；5、 施工现场安全生产保证体系 （DBJ08-903-2003）；6、 特种设备安全监察条例 （国务院第373号令）；7、 塔式起重机安全规程 （GB5144-2006 ）；8、 钢
4、结构工程施工质量验收规范 （GB50505-2001）；9、 起重设备常用数据手册 （人民交通出版社）；10、 重型设备吊装手册 （冶金工业出版社）；11、 建筑施工高处作业安全技术规范 （JGJ80-91）；12、 施工现场临时用电安全技术规范 （JGJ46-2005）；13、 建筑机械使用安全技术规程 （JGJ33-2001）。三、塔吊定位（塔吊现场定位遵循的原则）： 满足施工需要，尽可能不出现施工盲区； 保证塔吊安拆方便，塔吊标准节边缘距离待建结构、挑檐、外架等的最外沿距离不得小于2米，塔吊起重臂处于顶升方向时，塔吊的起重臂、平衡臂等部件边缘到已有、待建结构距离不得小于1.5米。 塔吊初
5、始安装高度时，起重臂、平衡臂等可回转部件尽可能能够整周回转而不碰到周围的树木、已有建筑等实体结构；若与已有建筑发生干涉，塔吊需设置限位并拉设地锚。充分考虑以上要求，并根据现场实际、施工需要、塔吊的起重性能等因素，最终确定塔吊的现场定位，塔吊最终具体定位由项目部会同塔吊公司确定。四、塔吊安装前期准备工作4.1、塔吊安装前项目部的资料准备1、 塔吊基础处的地基承载力报告；2、 塔吊基础施工记录；3、 塔吊基础混凝土强度报告；4、 基础预埋测量报告；4.2、项目部施工前期准备 1、 提供场地，保留安拆作业面（30m30m），便于塔吊部件的摆放和汽车吊的入场选位，满足汽车吊站位以及塔吊起重臂的拼装位置
6、。汽车吊道路确保在4米以上宽度。2、 对各塔吊基础处土层进行钎探，确保基础以下没有不实的结构（如防空洞、墓穴等）以及地下物质输送管道（煤气、水等管道）。3、 准备相应钢筋及C20（用于垫层）、C35(用于基础块)砼,施工详见塔吊基础施工图、塔吊基础配筋图。4、 分别为各塔吊配备专用二级电箱及二级电箱至三级电箱的电缆，电箱距塔吊不大于3米。5、 如施工现场有架空输电线或通讯线，应对其架设防护。6、 基础预埋当日需现场电焊、气焊配合施工。7、 ST70/27、STT153塔吊安装采用50吨汽车吊，ST50/15A塔吊安装采用25吨汽车吊。项目部确保道路畅通、留出汽车吊站位区及塔吊部件堆放区；保留汽
7、车吊和运输塔吊部件车辆进入塔吊安装处行车通道，车道宽不小于10米，拐弯半径不小于20米。4.3、塔吊公司前期准备1、 技术部门制定切实可行的施工方案，技术及施工部门特定人员必须进行现场实地勘测，认真细致地考虑塔吊安装过程中可能碰到的问题，如有疑难应同项目部及时沟通，共同商讨解决策略，确保施工顺利安全地进行。2、 准备合格的ST70/27塔吊、ST50/15A塔吊、STT153塔吊各一台。3、 安装塔吊所需各种工具。4、 准备运输塔吊部件的车辆和基础预埋、塔吊安装用的汽车吊。5、 所有入场安装施工人员必须持证上岗。6、 塔吊安装前，负责拆装的工长必须事先熟悉施工现场，排除不利因素的影响，以免影响
8、工期。7、 组织卸车及拼标准节。8、 准备塔吊预埋地脚、接地用扁铁、钎子等。9、 人员组织配备：一级起重监督施工总负责技术负责人二级 起重监督起重指挥钳工1人电工1人操作工1人起重工5人机器具的选择（1）50t汽车吊 用于塔吊标准节、套架、起重臂、平衡臂、配重、塔顶等安装。（2）钢丝绳28.0(637+1-170) L=15m 一对（用于起重臂、平衡臂安装） 21.5(637+1-170) L=12m 一对21.5(637+1-170) L=5m 一根（用于标准节、塔头、配重的安装）（3）4.9t卡环、9t卡环 各4只 （4）其它短头钢丝绳若干；道木若干（）白棕绳12 L=50m 2根（用于牵
