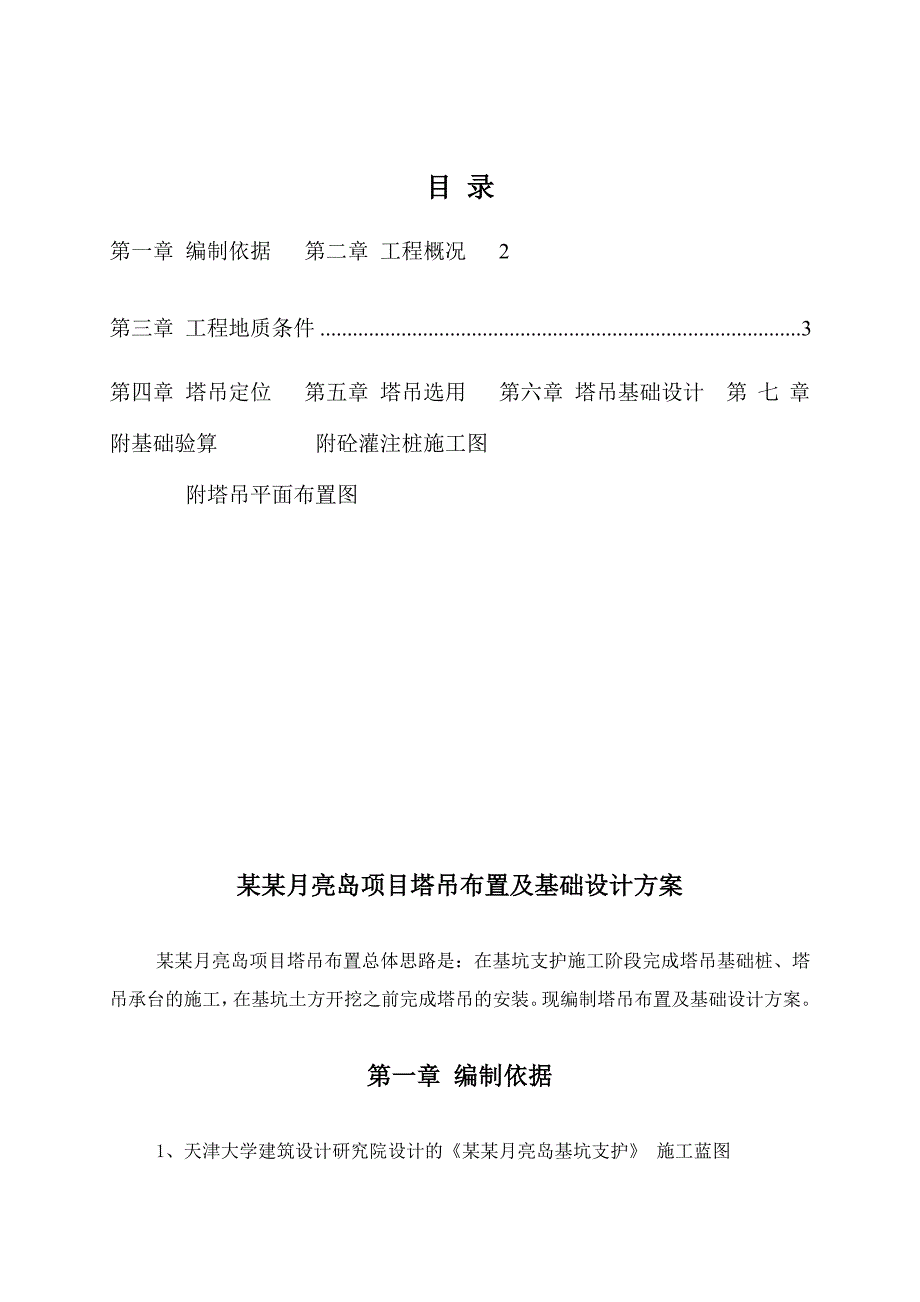

1、目 录第一章 编制依据第二章 工程概况2第三章 工程地质条件3第四章 塔吊定位第五章 塔吊选用第六章 塔吊基础设计第七章 附基础验算 附砼灌注桩施工图 附塔吊平面布置图某某月亮岛项目塔吊布置及基础设计方案某某月亮岛项目塔吊布置总体思路是：在基坑支护施工阶段完成塔吊基础桩、塔吊承台的施工，在基坑土方开挖之前完成塔吊的安装。现编制塔吊布置及基础设计方案。第一章 编制依据1、天津大学建筑设计研究院设计的某某月亮岛基坑支护 施工蓝图2、中国建筑设计研究院设计的天津市塘沽区某某月亮岛项目基础工程施工蓝图3、业主提供的电子版某某月亮岛项目扩充设计图纸4、建筑桩基技术规范 JGJ94-20085、建筑地基基

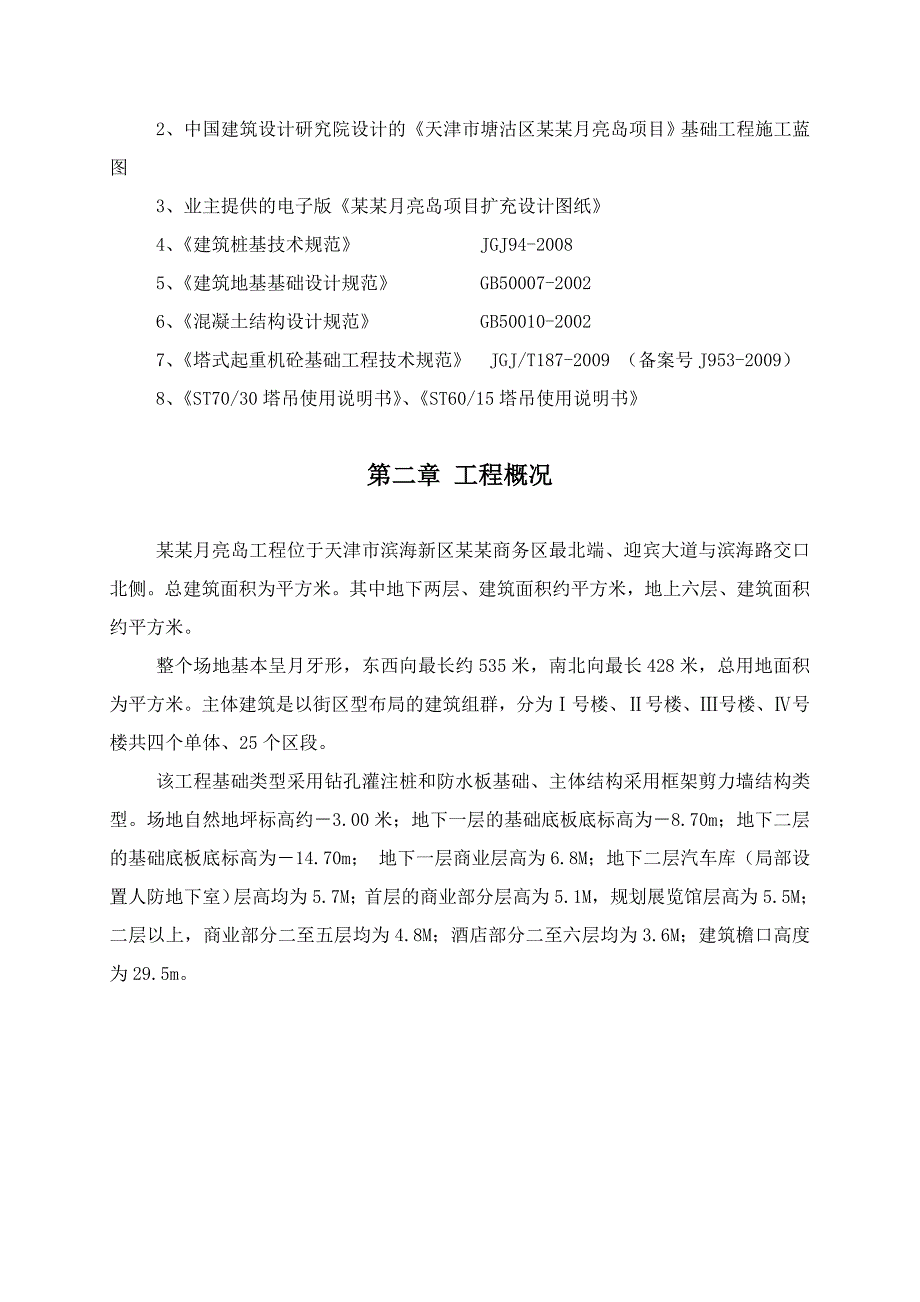

2、础设计规范 GB50007-20026、混凝土结构设计规范 GB50010-20027、塔式起重机砼基础工程技术规范 JGJ/T187-2009 （备案号J953-2009）8、ST70/30塔吊使用说明书、ST60/15塔吊使用说明书第二章 工程概况某某月亮岛工程位于天津市滨海新区某某商务区最北端、迎宾大道与滨海路交口北侧。总建筑面积为平方米。其中地下两层、建筑面积约平方米，地上六层、建筑面积约平方米。整个场地基本呈月牙形，东西向最长约535米，南北向最长428米，总用地面积为平方米。主体建筑是以街区型布局的建筑组群，分为号楼、号楼、号楼、号楼共四个单体、25个区段。该工程基础类型采用钻孔灌

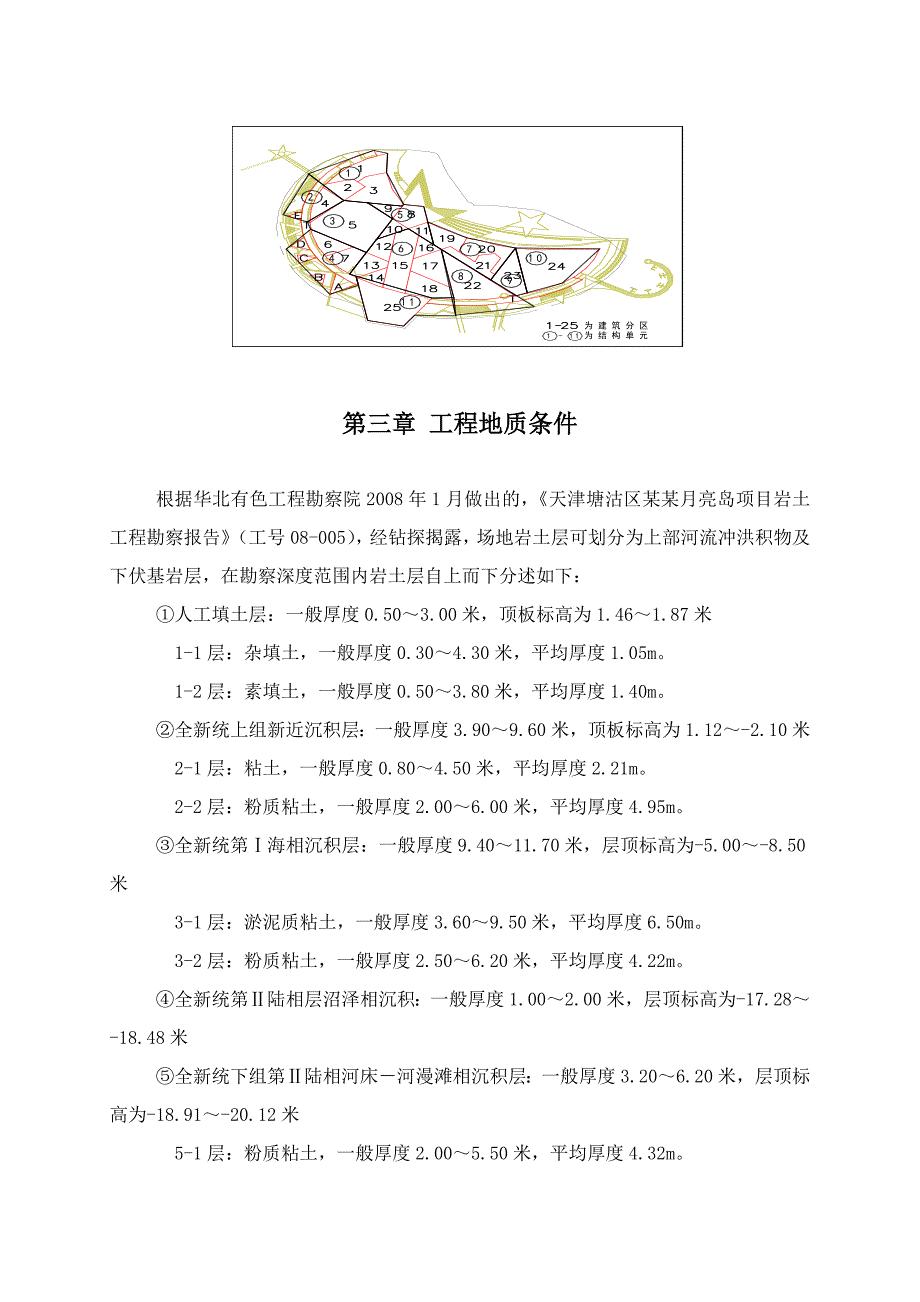

3、注桩和防水板基础、主体结构采用框架剪力墙结构类型。场地自然地坪标高约3.00米；地下一层的基础底板底标高为8.70m；地下二层的基础底板底标高为14.70m； 地下一层商业层高为6.8M；地下二层汽车库（局部设置人防地下室）层高均为5.7M；首层的商业部分层高为5.1M，规划展览馆层高为5.5M；二层以上，商业部分二至五层均为4.8M；酒店部分二至六层均为3.6M；建筑檐口高度为29.5m。第三章 工程地质条件根据华北有色工程勘察院2008年1月做出的，天津塘沽区某某月亮岛项目岩土工程勘察报告（工号08-005），经钻探揭露，场地岩土层可划分为上部河流冲洪积物及下伏基岩层，在勘察深度范围内岩土
4、层自上而下分述如下：人工填土层：一般厚度0.503.00米，顶板标高为1.461.87米 1-1层：杂填土，一般厚度0.304.30米，平均厚度1.05m。 1-2层：素填土，一般厚度0.503.80米，平均厚度1.40m。全新统上组新近沉积层：一般厚度3.909.60米，顶板标高为1.12-2.10米 2-1层：粘土，一般厚度0.804.50米，平均厚度2.21m。 2-2层：粉质粘土，一般厚度2.006.00米，平均厚度4.95m。全新统第海相沉积层：一般厚度9.4011.70米，层顶标高为-5.00-8.50米 3-1层：淤泥质粘土，一般厚度3.609.50米，平均厚度6.50m。 3-
5、2层：粉质粘土，一般厚度2.506.20米，平均厚度4.22m。全新统第陆相层沼泽相沉积：一般厚度1.002.00米，层顶标高为-17.28-18.48米全新统下组第陆相河床河漫滩相沉积层：一般厚度3.206.20米，层顶标高为-18.91-20.12米 5-1层：粉质粘土，一般厚度2.005.50米，平均厚度4.32m。 5-2层：粉土，一般厚度0.704.00米，平均厚度2.29m。上更新统五组第陆相河床河漫滩相沉积层：一般厚度3.906.10米，层顶标高为-23.81-25.81米 6-1层：粉质粘土，一般厚度0.804.10米，平均厚度2.68m。 6-2层：粉土，一般厚度1.004.
6、50米，厚度变化较大，最大厚度5.106.00。 6-3层：粉砂，一般厚度3.108.00米。上更新统四组第滨海相、二组第海层：本次勘察未揭穿该层底界，揭最大厚度为17.70m，最低标高48.45m。主要由粉砂组成。土质较好，为良好的桩端持力层。桩基采用钻孔灌注桩，桩身直径为700mm，桩端进入持力层深度5.5m。 各岩土层承载力特征值fak和桩周土侧摩阻力特征值建议取下值： 力学分层号主要岩性标高(m)fak(kPa)qsik(kPa)qpk(kPa)2-1粘土-7.10以上100372-2粉质粘土95273-1淤泥质粘土-7.10-17.8385203-2粉质粘土110434粉质粘土-17
7、.83-19.56150485-1粉质粘土-19.56-24.50160585-2粉土180656-1粉质粘土-24.50-30.80170575606-2粉土190678006-3粉砂200689007粉砂-30.80-38.5020075970第四章 塔吊定位 对于大型机械来说，定位是方案制定和选型的前提，塔吊定位要遵循以下原则： 1、满足施工需要，特别是需要满足吊装要求，尽可能不出现施工盲区；2、塔吊初始安装高度时，起重臂、平衡臂等可回转部件尽可能能够整周回转而不碰到周围已有建筑等实体结构。3、根据各楼层结构、建筑平面图，塔吊基础桩、承台、标准节不得与建筑物的构件位置发生矛盾。4、满足各
8、区域施工要求，其中包括基础施工，主体的施工。塔吊用来吊装钢筋、周转料、中小型机具及混凝土等，相互配合，统筹兼顾。5、因业主仅提供了本工程地上初步扩充设计图纸，所以塔吊的位置需通过设计、业主的审核同意。充分考虑以上要求，并根据现场实际、施工需要、塔吊的起重性能等因素，以及征求业主、设计的建议，最终确定塔吊的现场定位。按照本工程设计坐标系统，确定塔吊桩心坐标见下表：塔吊编号塔吊桩心坐标值备注1#X=.899 Y=.807X=.220 Y=.321X=.420 Y=.124X=.737 Y=.6072#X=.055 Y=.392X=.195 Y=.389X=.058 Y=.532X=.198 Y=.
9、5293#X=.334 Y=.789X=.056 Y=.500X=.819 Y=.641X=.539 Y=.3564#X=.584 Y=.267X=.408 Y=.442X=.276 Y=.019X=.150 Y=.1085#X=.382 Y=.963X=.876 Y=.908X=.944 Y=.707X=.438 Y=.6526#X=.739 Y=.762X=.194 Y=.220X=.281 Y=.218X=.737 Y=.6767#X=.660 Y=.225X=.871 Y=.119X=.781 Y=.859X=.944 Y=.7338#X=.366 Y=.864X=.407 Y=.35
10、8X=.860 Y=.823X=.901 Y=.3179#X=.950 Y=.595X=.357 Y=.244X=.301 Y=.002X=.708 Y=.65210#X=.356 Y=.154X=.409 Y=.715X=.894 Y=.106X=.994 Y=.67811#X=.366 Y=.732X=.837 Y=.117X=.752 Y=.260X=.223 Y=.646第五章 塔吊选用在现场塔吊定位的基础上，塔吊的选用应遵循以下原则：1、参数应满足施工要求，要对塔吊的主要参数逐项核查，务必使选用塔吊的幅度、起重量、起重力矩和吊钩高度诸参数与分析结果相适应。2、塔吊的生产效率能满足施工
11、进度的要求，可采用以下方法进行分析钢筋混凝土高层平均每平米需要1.11.6吊次；塔吊每台班可完成5075吊次。3、所选塔吊必须工作状态良好，选用声誉好的品牌，使用期在三年以内，经考察确定。根据工程经验以及工期要求，本工程拟选用11台塔吊作为主要起重设备。每台塔吊负责约1.5万平米左右工程。选用塔吊型号、数量、性能见下表：塔吊型号及数量序号型号数量臂长功率电源1ST70/301070m105KW380V/60Hz2ST60/15160m80KW380V/60HzST70/30起重性能臂长倍率最大吊重及范围304050607070吊重12吨21.07米7.75.23.82.82.25吊重6吨40.
12、35米664.603.63.0ST60/15起重性能臂长倍率最大吊重及范围153040506060吊重10吨11.75米7.412.931.881.260.85吊重5吨20.20米5.003.572.531.911.50第六章 塔吊基础设计 塔吊基础采用混凝土灌注桩内插钢管桩+承台的形式。灌注桩桩径800mm，有效桩长25m，桩中心间距有2500*2500、3000mm*3000mm、3000*5000、3000*4500四种。钢管桩为直径630mm,壁厚14mm螺旋钢管，材质为Q235B。钢管桩内安装钢筋笼，其主筋和灌注桩主筋采取搭接焊连接，其钢筋笼配筋、主筋保护层、浇注混凝土等级同灌注桩。
13、钢管桩插入灌注桩中长度为5m。采用C35混凝土。1#11#塔吊基础设计参数见下表：塔吊编号型号桩心间距砼桩顶标高塔吊承台尺寸承台顶标高1#ST70/302500*250014.704000*4000*13503.702#ST70/303000*30008.704500*4500*13503.703#ST70/303000*500014.704500*6500*1350（钢承台）9.504#ST70/304000*38508.705500*5500*1350（钢承台）3.705#ST70/303000*45008.704500*6000*1350（钢承台）3.706#ST70/302500*250014.704000*4000*13509.507#ST70/303000*500014.704500*6500*1350（钢承台）9.508#ST70/303000*30001
