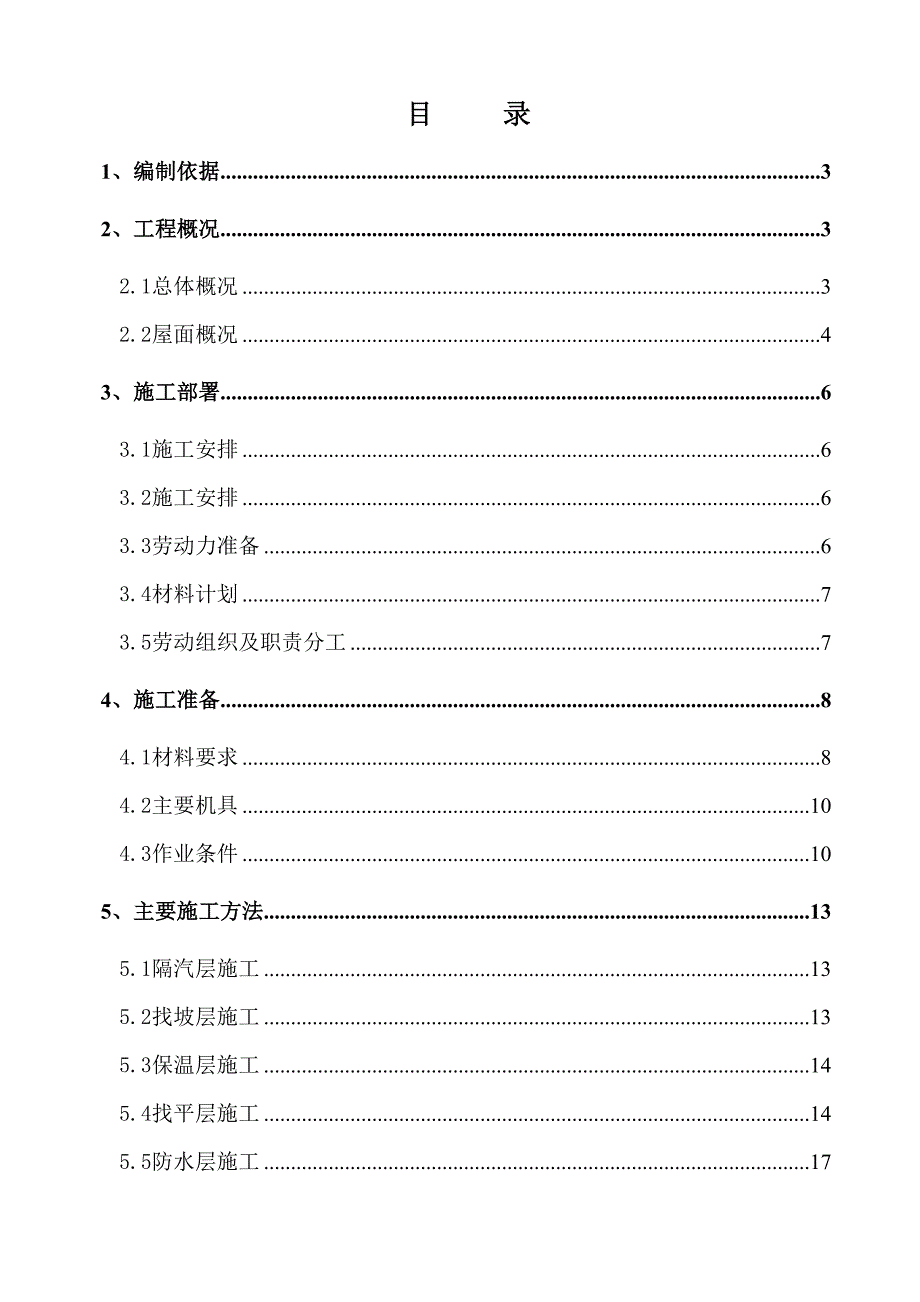

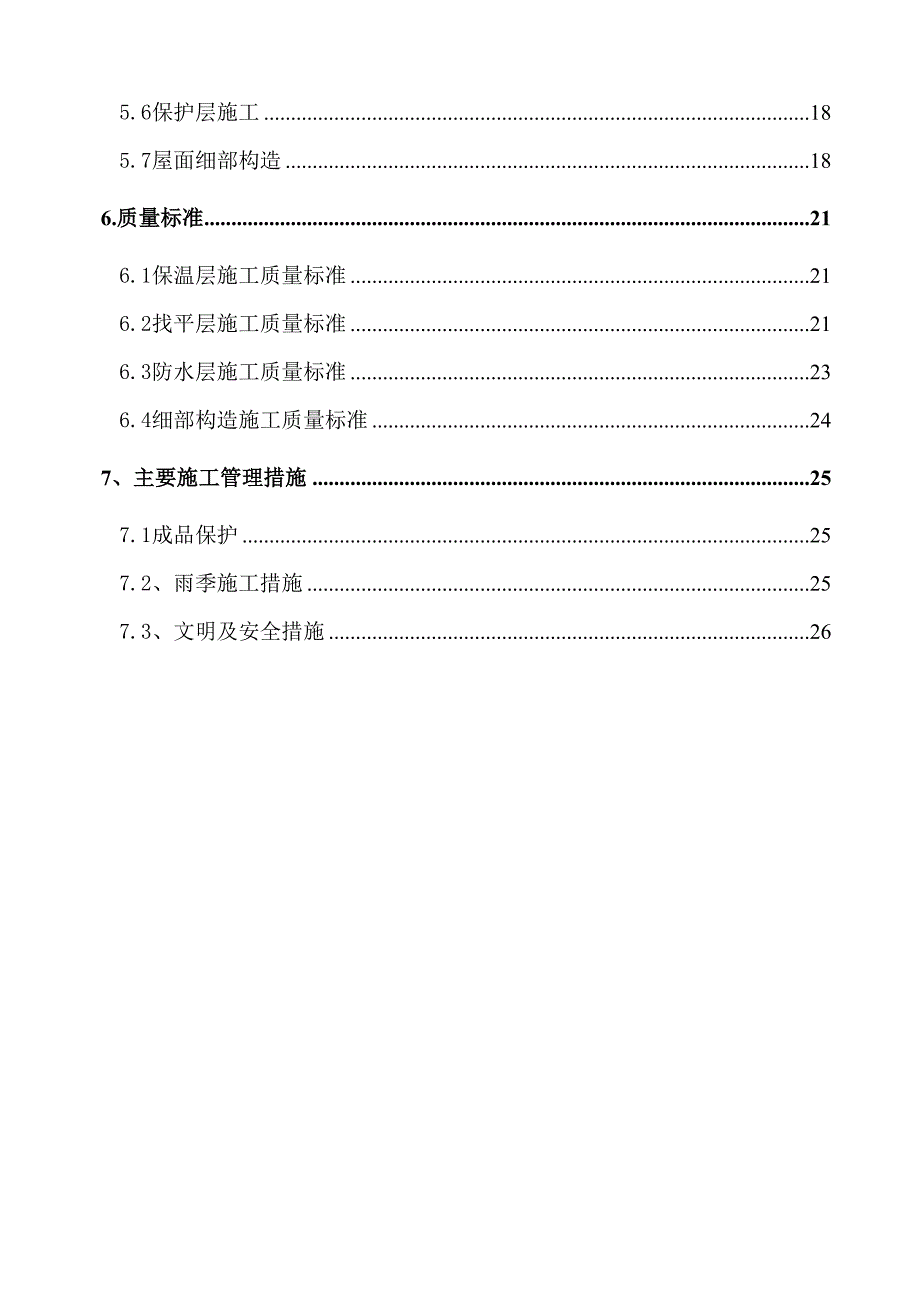

1、目 录1、编制依据32、工程概况32.1总体概况32.2屋面概况43、施工部署63.1施工安排63.2施工安排63.3劳动力准备63.4材料计划73.5劳动组织及职责分工74、施工准备84.1材料要求84.2主要机具104.3作业条件105、主要施工方法135.1隔汽层施工135.2找坡层施工135.3保温层施工145.4找平层施工145.5防水层施工175.6保护层施工185.7屋面细部构造186.质量标准216.1保温层施工质量标准216.2找平层施工质量标准216.3防水层施工质量标准236.4细部构造施工质量标准247、主要施工管理措施257.1成品保护257.2、雨季施工措施257.

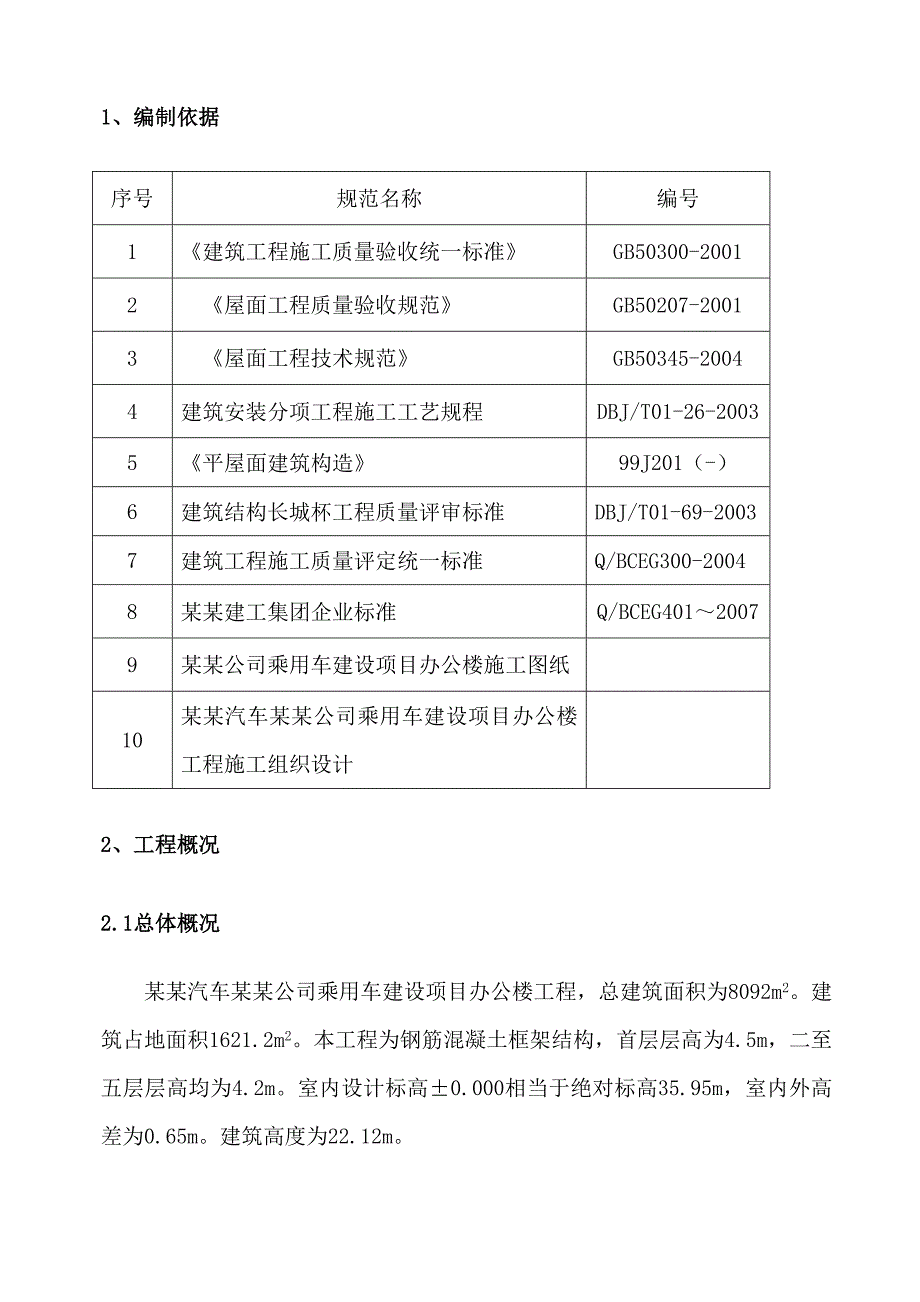

2、3、文明及安全措施261、编制依据序号规范名称编号1建筑工程施工质量验收统一标准GB50300-20012屋面工程质量验收规范GB50207-20013屋面工程技术规范GB50345-20044建筑安装分项工程施工工艺规程DBJ/T01-26-20035平屋面建筑构造99J201（-）6建筑结构长城杯工程质量评审标准DBJ/T01-69-20037建筑工程施工质量评定统一标准Q/BCEG300-20048某某建工集团企业标准Q/BCEG40120079某某公司乘用车建设项目办公楼施工图纸10某某汽车某某公司乘用车建设项目办公楼工程施工组织设计2、工程概况2.1总体概况某某汽车某某公司乘用车建设
3、项目办公楼工程，总建筑面积为8092m2。建筑占地面积1621.2m2。本工程为钢筋混凝土框架结构，首层层高为4.5m，二至五层层高均为4.2m。室内设计标高0.000相当于绝对标高35.95m，室内外高差为0.65m。建筑高度为22.12m。 2.2屋面概况本工程屋面防水等级为级，两道3厚SBS改性沥青防水卷材（上做涂料颗粒保护层）。屋面总平面面积为1660平米左右，屋面楼梯间、电梯机房屋面面积为70平米、38平米。防水卷材上卷女儿墙250mm。本工程屋面详细分层做法为；1、SBS改性沥青防水卷材两层（33）共6厚（上做涂料颗粒保护层）；2、20厚1:3水泥砂浆找平层；3、40厚FTC相变保
4、温层（导热系数0.03w/m.k）；4、20厚（最簿处）LC7.5轻集料混凝土2找坡层；5、1.2厚聚氨酯防水涂料隔汽层；6、钢筋混凝土屋面板。本工程屋面排水组织见屋面平面图；屋面采用内落水及排水相关做法见给排水专业图纸；3、施工部署3.1施工安排结构质量达到国家验收规范“长城杯”标准。分项控制要点：坡度、防水层、保温层、细部做法。3.2施工安排屋面工程随结构工程结束后开始进行施工。序号部 位1屋面隔汽层2屋面找坡层3屋面保温层4屋面找平层5屋面防水层3.3劳动力准备劳动力计划表序 号工种名称人 数1瓦 工152防水工153钢筋工54砼 工105其 它53.4材料计划序号材料名称规格数量1FT
5、C相变保温层40mm16602SBS卷材3mm35163LC7.5轻集料混凝土找坡 172立方4聚氨酯防水涂料1.2mm17583.5劳动组织及职责分工3.5.1管理层负责人主要管理职责： （1）熟悉图纸、技术规范、工艺标准；（2）参与施工方案的讨论编制工作；（3）依照方案向作业层进行分项工程技术交底、安全交底；（4）根据图纸和方案组织材料进场；（5）参加施工过程的预检及各项质量检查评定，组织自检、交接检工作；（6）认真填写施工日志，负责成品保护措施的制定和实施。3.5.2劳务层负责人主要管理职责： （1）熟悉图纸、技术规范、工艺标准；（2）认真按照技术交底组织施工；进行日常人员工作安排；（3
6、）现场指导操作人员的施工，严格过程控制，全数检查施工结果；（4）控制材料的优化使用；（5）参加施工过程的预检及各项质量检查评定，进行自检、交接检工作；（6）认真填写施工日志，落实成品保护的实施。3.5.3 本工程的屋面防水采用的是SBS改性沥青防水卷材防水。主要管理职责： （1）熟悉图纸、技术规范、工艺标准；（2）认真按照技术交底组织施工；进行日常人员工作安排；（3）现场指导操作人员的施工，严格过程控制，全数检查施工结果；（4）控制材料的优化使用；（5）参加施工过程的预检及各项质量检查评定，进行自检、交接检工作；（6）认真填写施工日志，落实成品保护的实施。4、施工准备4.1材料要求（1）所用保
7、温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。（2）FTC材料：每500m为一批，不足500m亦为一批。复检项目为：干表观密度、抗压强度、当量导热系数、线性收缩率。（3）水泥：一般采用32.5矿渣硅酸盐水泥。应有出厂证明或复试单。（4）砂：宜用中砂，并应过5mm径的筛子砂的含泥量不应超过3，不含有机杂质，级配要良好。（5）钢筋：按设计要求采用6钢筋，钢筋使用前应调直。（6）嵌缝材料：采用改性沥青密封材料。（7）防水层材料应有产品合格证和性能检测报告，材料的品种、规格、性能等符合现行国家产品标准和设计要求，并按规定进行见证，现场抽样复试合格。
8、（8）卷材防水层施工时所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应与铺贴的卷材性能相容。防水卷材的外观质量和物理性能应符合表1、表2的要求。表1 SBS改性沥青防水卷材外观质量项 目质 量 要 求孔洞、缺边、裂口不允许边缘不整齐不超过10mm胎体露白、未浸透不允许撒布材料颗粒度、颜色均匀每卷卷材的接头不超过1处，较短的一段不应小于1000mm，接头处应加长150mm表2 SBS改性沥青防水卷材物理性能项 目性能要求拉力（N/50mm）450延伸率（）最大拉力时30耐热度（，2h）SBS卷材90低温柔度SBS卷材18。3mm厚r=15mm；3s弯1800，无裂纹。不透水性压力（MPa）0
9、.3保持时间（min）304.2主要机具4.2.1隔汽层施工：长把刷、滚动刷、扫帚等。4.2.2找坡层施工：应相应的铁锹（平锹）、木刮杠、水平（准）尺、手推车、木拍子等。4.2.3保温层施工：砂浆搅拌机或混凝土搅拌机、手推车、铁锹、铁抹子、水平刮杠、水平尺等。4.2.4找平层施工：根据找平层材料选用：砂浆搅拌机或混凝土搅拌机、手推车、铁锹、铁抹子、水平刮杠、水平尺、密缝沥青反应斧、温度计、摊铺设备等。4.2.5防水层施工：喷灯、剪刀、长把刷、滚动刷、自动热风焊接机、高压吹风机、电动搅拌器、钢卷尺、铁抹子、扫帚、小白线等。4.2.6保护层施工：木刮杠、水平（准）尺、手推车、木拍子等。4.3作业条
10、件4.3.1防水隔汽层施工作业条件（1）防水隔汽层施工前，应认真审核图纸做好技术交底、各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。应经监理单位（或建设单位）检查验收。（2）屋面找平层已施工完毕，基层清理完毕。（3）施工所需的材料已按要求的规格、质量、数量准备就绪。4.3.2找坡层施工作业条件（1）找坡层施工前，应认真审核图纸做好技术交底、各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。应经监理单位（或建设单位）检查验收。（2）屋面防水隔汽层已施工完毕，基层清理完毕。（3）施工所需的材料已按要求的规格、质量、数量准备就绪。4.3.3保温
11、层施工作业条件（1）保温材料的基层施工完成后，将基层表面清理干净，满足材料作业的温湿度要求，需要涂刷界面剂的基层应涂刷界面剂，经检查验收合格办理相关手续后，方可进行下道工序。（2）基层表面，应干燥、平整、不得有松散、开裂、气鼓等缺陷。4.3.4找平层施工作业条件（1）找平层施工前，屋面结构层或保温层应进行隐蔽工程检查验收合格，并办理手续。（2）各种穿过屋面的预埋管件根部及烟风道、女儿墙等的部位应按设图纸及规范要求做好处理。（3）按照设计规范的坡度弹线、找好规矩，并进行彻底清扫。4.3.5防水层施工作业条件（1）屋面防水层施工前，应认真审核图纸做好技术交底、各道工序应建立自检、交接检和专职人员检
12、查的“三检”制度，并有完善的检查记录。防水层施工前，应经监理单位（或建设单位）检查验收。（2）防水层应由经资质审查后合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。（3）铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。设备预埋件已安装好。（4）基层必须干燥，含水率要求在9%以内，测试时在基层表面放一块卷材，经35h后如其下表面基本无水珠时即可施工。（5）伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。（6）防水层施工严禁在雨天和五级
13、风及其以上时施工。（7）基层坡度应符合设计要求，坡度为2（1）。（8）基层表面应保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。干燥程度的简易检验方法，是将1m2卷材平坦地干铺在找平层上，静置34小时后掀开检查，找平层与卷材上未见水印即可铺设。（9）防水所用的卷材、胶粘剂、基层处理剂、二甲苯等，均属易燃物品，存放和操作应远离火源，在通风的室内存放，防止发生意外。（10）施工所需的砂、石等材料已按要求的规格、质量、数量准备就绪。4.3.6保护层施工作业条件（1）屋面保护层施工前，应认真审核图纸做好技术交底、各道工序应建立自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。防水层
14、施工前，应经监理单位（或建设单位）检查验收。（2）屋面防水层已施工完毕，基层清理完毕。（3）施工所需的材料已按要求的规格、质量、数量准备就绪。5、主要施工方法5.1隔汽层施工5.1.1本工程钢筋混凝土屋面板上面1.2mm厚聚氨酯防水涂料隔汽层。 5.1.2施工工艺流程：基层清理涂刷聚氨酯防水涂料隔汽层找坡层5.1.3施工前，将基层表面的砂土、硬块杂物等清扫干净。施工基层面应坚固、平整、干燥、无尘土，不得有酥松、起砂等现象，低凹破损处须填补抹平。施工顺序应先做节点、附加层，然后再进行大面积涂布，每遍涂刮的方向与前一遍相垂直，重点关健部位可加贴纤维增强材料，和适当增加涂膜厚度。转角及立面的涂层应薄涂多遍，不得有流淌、堆积的现象。均匀涂刷聚氨酯防水涂料，防止漏刷。5.2找坡层施工本工程屋面找坡层采用LC7.5轻集料混凝土砼，找坡层最薄处为20厚找2%坡。5.2.1施工工艺流程：基层清理管根堵孔、固定弹线找坡度撒水湿润打底、找坡铺找平层压实、养护验收5.2.2找坡层施工：（1
