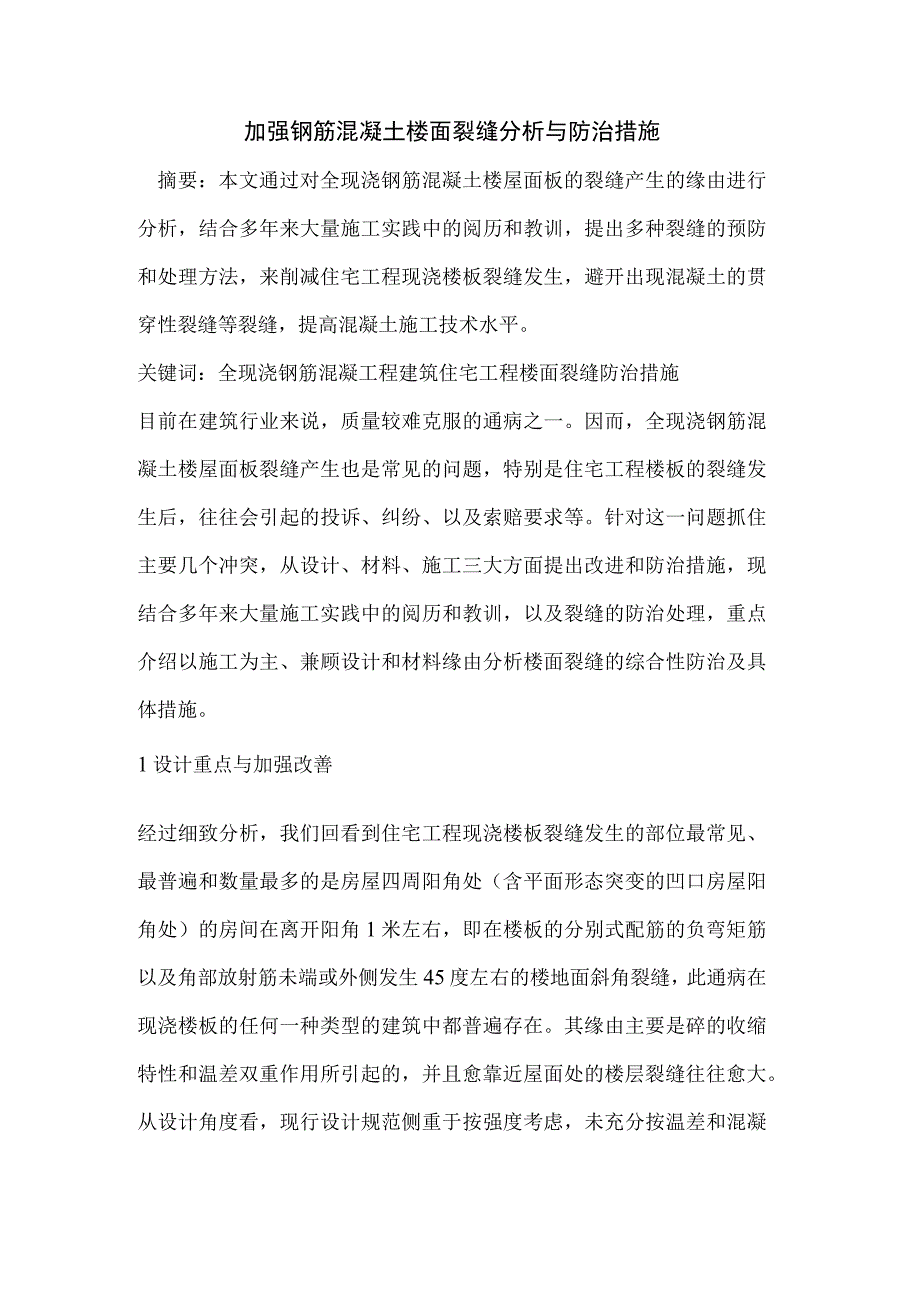

1、加强钢筋混凝土楼面裂缝分析与防治措施摘要：本文通过对全现浇钢筋混凝土楼屋面板的裂缝产生的缘由进行分析，结合多年来大量施工实践中的阅历和教训，提出多种裂缝的预防和处理方法，来削减住宅工程现浇楼板裂缝发生，避开出现混凝土的贯穿性裂缝等裂缝，提高混凝土施工技术水平。关键词：全现浇钢筋混凝工程建筑住宅工程楼面裂缝防治措施目前在建筑行业来说，质量较难克服的通病之一。因而，全现浇钢筋混凝土楼屋面板裂缝产生也是常见的问题，特别是住宅工程楼板的裂缝发生后，往往会引起的投诉、纠纷、以及索赔要求等。针对这一问题抓住主要几个冲突，从设计、材料、施工三大方面提出改进和防治措施，现结合多年来大量施工实践中的阅历和教训，
2、以及裂缝的防治处理，重点介绍以施工为主、兼顾设计和材料缘由分析楼面裂缝的综合性防治及具体措施。1设计重点与加强改善经过细致分析，我们回看到住宅工程现浇楼板裂缝发生的部位最常见、最普遍和数量最多的是房屋四周阳角处（含平面形态突变的凹口房屋阳角处）的房间在离开阳角1米左右，即在楼板的分别式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝，此通病在现浇楼板的任何一种类型的建筑中都普遍存在。其缘由主要是碎的收缩特性和温差双重作用所引起的，并且愈靠近屋面处的楼层裂缝往往愈大。从设计角度看，现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到

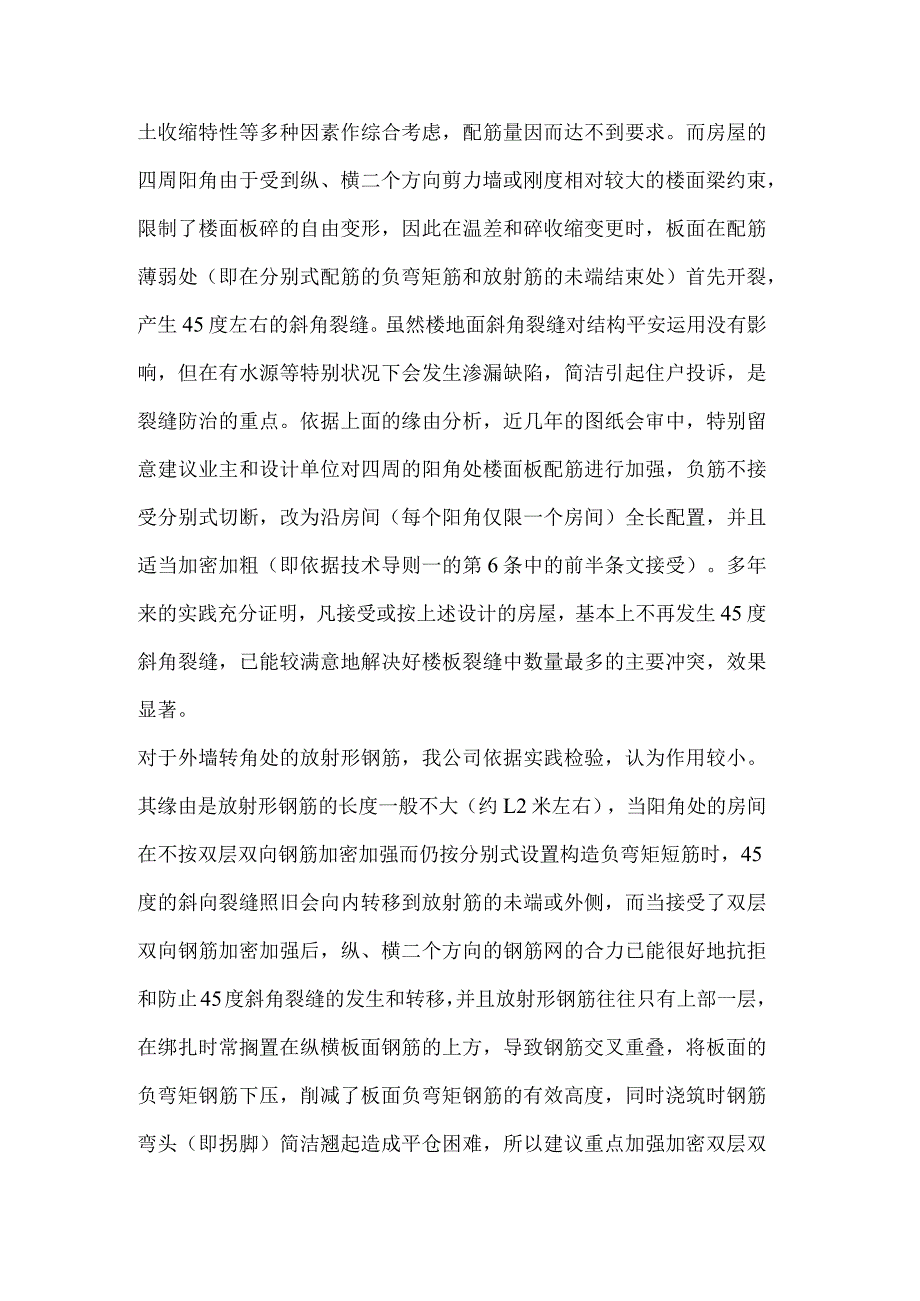

3、要求。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板碎的自由变形，因此在温差和碎收缩变更时，板面在配筋薄弱处（即在分别式配筋的负弯矩筋和放射筋的未端结束处）首先开裂，产生45度左右的斜角裂缝。虽然楼地面斜角裂缝对结构平安运用没有影响，但在有水源等特别状况下会发生渗漏缺陷，简洁引起住户投诉，是裂缝防治的重点。依据上面的缘由分析，近几年的图纸会审中，特别留意建议业主和设计单位对四周的阳角处楼面板配筋进行加强，负筋不接受分别式切断，改为沿房间（每个阳角仅限一个房间）全长配置，并且适当加密加粗（即依据技术导则一的第6条中的前半条文接受）。多年来的实践充分证明，凡接
4、受或按上述设计的房屋，基本上不再发生45度斜角裂缝，已能较满意地解决好楼板裂缝中数量最多的主要冲突，效果显著。对于外墙转角处的放射形钢筋，我公司依据实践检验，认为作用较小。其缘由是放射形钢筋的长度一般不大（约L2米左右），当阳角处的房间在不按双层双向钢筋加密加强而仍按分别式设置构造负弯矩短筋时，45度的斜向裂缝照旧会向内转移到放射筋的未端或外侧，而当接受了双层双向钢筋加密加强后，纵、横二个方向的钢筋网的合力已能很好地抗拒和防止45度斜角裂缝的发生和转移，并且放射形钢筋往往只有上部一层，在绑扎时常搁置在纵横板面钢筋的上方，导致钢筋交叉重叠，将板面的负弯矩钢筋下压，削减了板面负弯矩钢筋的有效高度，

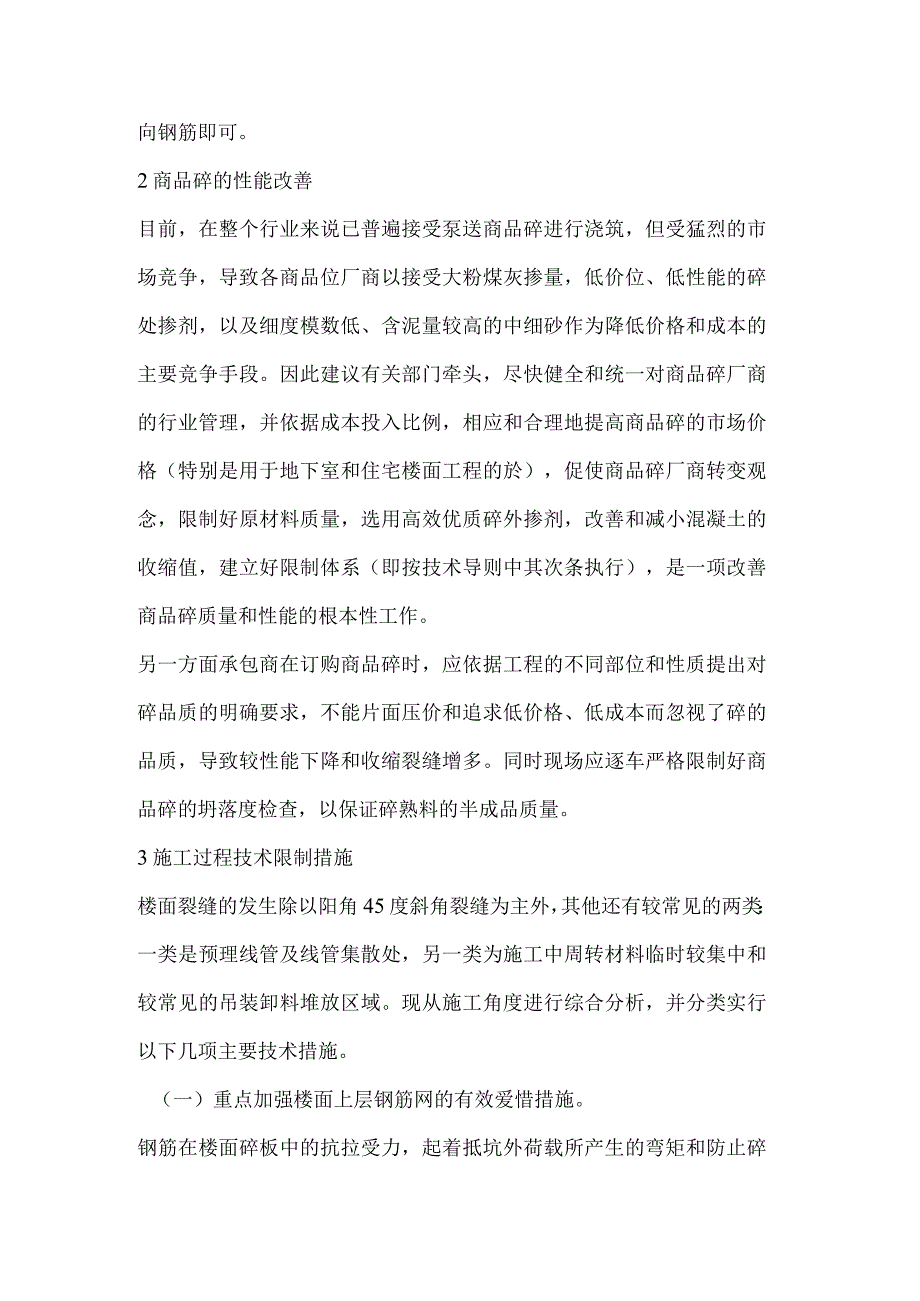

5、同时浇筑时钢筋弯头（即拐脚）简洁翘起造成平仓困难，所以建议重点加强加密双层双向钢筋即可。2商品碎的性能改善目前，在整个行业来说已普遍接受泵送商品碎进行浇筑，但受猛烈的市场竞争，导致各商品位厂商以接受大粉煤灰掺量，低价位、低性能的碎处掺剂，以及细度模数低、含泥量较高的中细砂作为降低价格和成本的主要竞争手段。因此建议有关部门牵头，尽快健全和统一对商品碎厂商的行业管理，并依据成本投入比例，相应和合理地提高商品碎的市场价格（特别是用于地下室和住宅楼面工程的於），促使商品碎厂商转变观念，限制好原材料质量，选用高效优质碎外掺剂，改善和减小混凝土的收缩值，建立好限制体系（即按技术导则中其次条执行），是一项改
6、善商品碎质量和性能的根本性工作。另一方面承包商在订购商品碎时，应依据工程的不同部位和性质提出对碎品质的明确要求，不能片面压价和追求低价格、低成本而忽视了碎的品质，导致较性能下降和收缩裂缝增多。同时现场应逐车严格限制好商品碎的坍落度检查，以保证碎熟料的半成品质量。3施工过程技术限制措施楼面裂缝的发生除以阳角45度斜角裂缝为主外，其他还有较常见的两类：一类是预理线管及线管集散处，另一类为施工中周转材料临时较集中和较常见的吊装卸料堆放区域。现从施工角度进行综合分析，并分类实行以下几项主要技术措施。（一）重点加强楼面上层钢筋网的有效爱惜措施。钢筋在楼面碎板中的抗拉受力，起着抵坑外荷载所产生的弯矩和防止
7、碎收缩和温差裂缝发生的双重作用，而这一双重作用均需钢筋处在上下合理的爱惜层前提下才能确保有效。在实际施工中，楼面下层的钢筋网在受到碎垫块及模板的依托下爱惜层比较简洁正确限制。但当垫块间距放大到1.5米时，钢筋网的合理爱惜层厚度就无法保障，所以纵横向的垫块间距限制在1米左右。与此相反，楼面上层钢筋网的有效爱惜，始终是施工中的一大较难问题。其缘由为：板的上层钢筋一般较细较软，受到人员踩踏后就立刻弯曲、变形、下坠；钢筋离楼层模板的高度较大，无法受到模板的依托爱惜；各工种交叉作业，造成施工人员众多、行走特别频繁，无处落脚后难免被大量踩踏；上层钢筋网的钢筋小撑马设置间距过大，甚至不设（仅依靠楼面梁上部钢
8、筋搁置和分别式配筋的拐脚支撑）。在上述四个缘由中，前二条是客观存在，不行能也难于提出措施加以改进（否则楼面负筋用钢量将大大增加，造成奢侈）。但后二个缘由却在施工中必需大大加以改进，对于最终一个缘由，依据大量的施工实践，建议楼面双层双向钢筋（包括分别式配置的负弯矩短筋）必需设置钢筋小撑马，其纵横向间距不应大于7O。毫米（即每平方米不得少于2只），特别是对于8一类细小钢筋，小撑马的间距应限制在6OO毫米以内（即每平方米不得少于3只），才能取得较良好的效果。对于第3条缘由，可实行下列综合措施加以解决:a、尽可能合理和科学地支配好各工种交叉作业时间，在板底钢筋绑扎后，线管予埋和模板封镶收头应刚好穿插并
9、争取全面完成，做到不留或少留尾巴，以有效削减板面钢筋绑扎后的作业人员数量。b、在楼梯、通道等频繁和必需的通行处应搭设（或铺设）临时的简易通道，以供必要的施工人员通行。c、加强教化和管理，使全体操作人员充分重视爱惜板面上层负筋的正确位置，必需行走时，应自觉沿钢筋小马撑支撑点通行，不得随意踩踏中间架空部位钢筋。d、支配足够数量的钢筋工（一般应不少于3-4人或以上）在碎浇筑前及浇筑中刚好进行整修，特别是支座端部受力最大处以及楼面裂缝最简洁发生处（四周阳角处、预埋线管处以及大跨度房间处）应重点整修。e、砂工在浇筑时对裂缝的易发生部位和负弯矩筋受力最大区域，应铺设临时性活动挑板，扩大接触面，分散应力，尽
10、力避开上层钢筋受到重新踩踏变形。（二）预埋线管处的裂缝防治预埋线管，特别是多根线管的集散处是截面碎受到较多减弱，从而引起应力集中，简洁导致裂缝发生的薄弱部位。当预理线管的直径较小，并且房屋的开间宽度也较小，同时线管的敷设走向又不重于（即垂直于）碎的收缩和受拉方向时，一般不会发生楼面裂缝。反之，当预埋线管的直径较大，开间宽度也较大，并且线管的敷设走向又重合于（即垂直于）碎的收缩和受拉力向时，就很简洁发生楼面裂缝。因此对于较粗的管线或多根线管的集散处，应按技术导则三的第4条要求增设垂直于线管的短钢筋网加强。依据我公司的阅历，建议增设的抗裂短钢筋接受6-8,间距W150,两端的锚固长度应不小于300
11、毫米。线管在敷设时应尽量避开立体交叉穿越，交叉布线处可按技术导则三的第4条接受线盒，同时在多根线管的集散处宜接受放射形分布，尽量避开紧密平行排列，以确保线管底部的碎灌筑顺当和振捣密实。并且当线管数量众多，使集散口的碎截面大量减弱时，宜按予留孔洞构造要求在四周增设上下各212的井字形抗裂构造钢筋。（三）材料吊卸区域的楼面裂缝防治目前在主体结构的施工过程中，普遍存在着质量与工期之间的较大冲突。一般主体结构的楼层施工速度平均为5-7天左右一层，最快时甚至不足5天一层。因此当楼层碎浇筑完毕后不足24小时的养护时间，就忙着进行钢筋绑扎、材料吊运等施工活动，这就给大开间部位的房间雪上加霜。除了大开间的碎总
12、收缩值较小开间要大的不利因素外，更简洁在强度不足的状况下受材料吊卸冲击振动荷载的作用而引起不规则的受力裂缝。并且这些裂缝一旦形成，就难于闭合，形成永久性裂缝，这种状况在高层住宅主体快速施工时较常见。对这类裂缝的综合防治措施如下：a、主体结构的施工速度不能强求过快，楼层碎浇筑完后的必要养护（一般不宜W24小时）必需获得保证。主体结构阶段的楼层施工速度宜限制在6-7天一层为宜，以确保楼面碎获得最至少的养护时间。b、科学支配楼层施工作业支配，在楼层碎浇筑完毕的24小时以前，可限于做测量、定位、弹线等准备工作，最多只允许暗柱钢筋焊接工作，不允许吊卸大宗标材料，避开冲击振动。24小时以后,可先分批支配吊
13、运少量小批量的暗柱和剪力墙钢筋进行绑扎活动，做到轻卸、轻放，以限制和减小冲击振动力。第3天方可起先吊卸钢管等大宗材料以及从事楼层墙板和楼面的模板正常支模施工。c、在模板安装时，吊运（或传递）上来的材料应做到尽量分散就位，不得过多地集中堆放，以削减楼面荷重和振动。d、对支配中的临时大开间面积材料吊卸堆放区域部位（一般约4O平方米左右）的模板支撑架在搭设前，就预先考虑接受加密立杆（立杆的纵、横向间距均不宜大于8OO毫米）和搁栅增加模板支撑架刚度的加强措施，以增加刚度，削减变形来加强该区域的抗冲击振动荷载，并应在该区域的新筑碎表面上铺设旧木模加以爱惜和扩散应力，进一步防止裂缝的发生。（四）加强对於早
14、期的妥当养护碎的保湿养护对其强度增长和各类性能的提高特别重要，特别是早期的妥当养护可以避开表面脱水并大量削减碎初期伸缩裂缝发生。但实际施工中，由于抢赶工期和浇水将影响弹线及施工人员作业，因此楼面碎往往缺乏较充分和较足够的浇水养护持续时间。为此，施工中必需坚持覆盖麻袋或草包进行一周左右的妥当保湿养护，并建议接受喷h1等品种和养护液进行养护，达到降低成本和提高工效，并可避开或削减对施工的影响。4对产生裂缝后的修补处理措施在实行了上述综合性防治措施后，由于各种缘由仍可能有少量的楼面裂缝发生。当这些楼面裂缝发生后，应在楼地面和天棚粉刷之前预先作好妥当的裂缝处理工作，然后再进行装修。依据我公司的阅历，住宅楼地面上部的粉刷找平层较厚，可以通过在找平层中增设钢丝网、钢板网或抗裂短钢筋进行加强，并且上部常被木地板等装饰层所遮盖，问题相对较小。但板底则粉刷层较薄，并且通常无吊顶遮盖，更易暴露裂缝，影响美观并引起投诉，所以板底更应妥当处理。板底袭缝宜托付专业加固单位接受复合增加纤维等材料对裂缝作粘贴加强处理（注：当遇到裂缝较宽、受力较大等特别状况时,建议接受碳纤维粘贴加强）。复合增加纤维的粘贴宽度以350-400毫米为宜，既能起到良好的抗拉裂补强作用，又不影响粉刷和装饰效果，是目前较志向的裂缝弥补措施。
