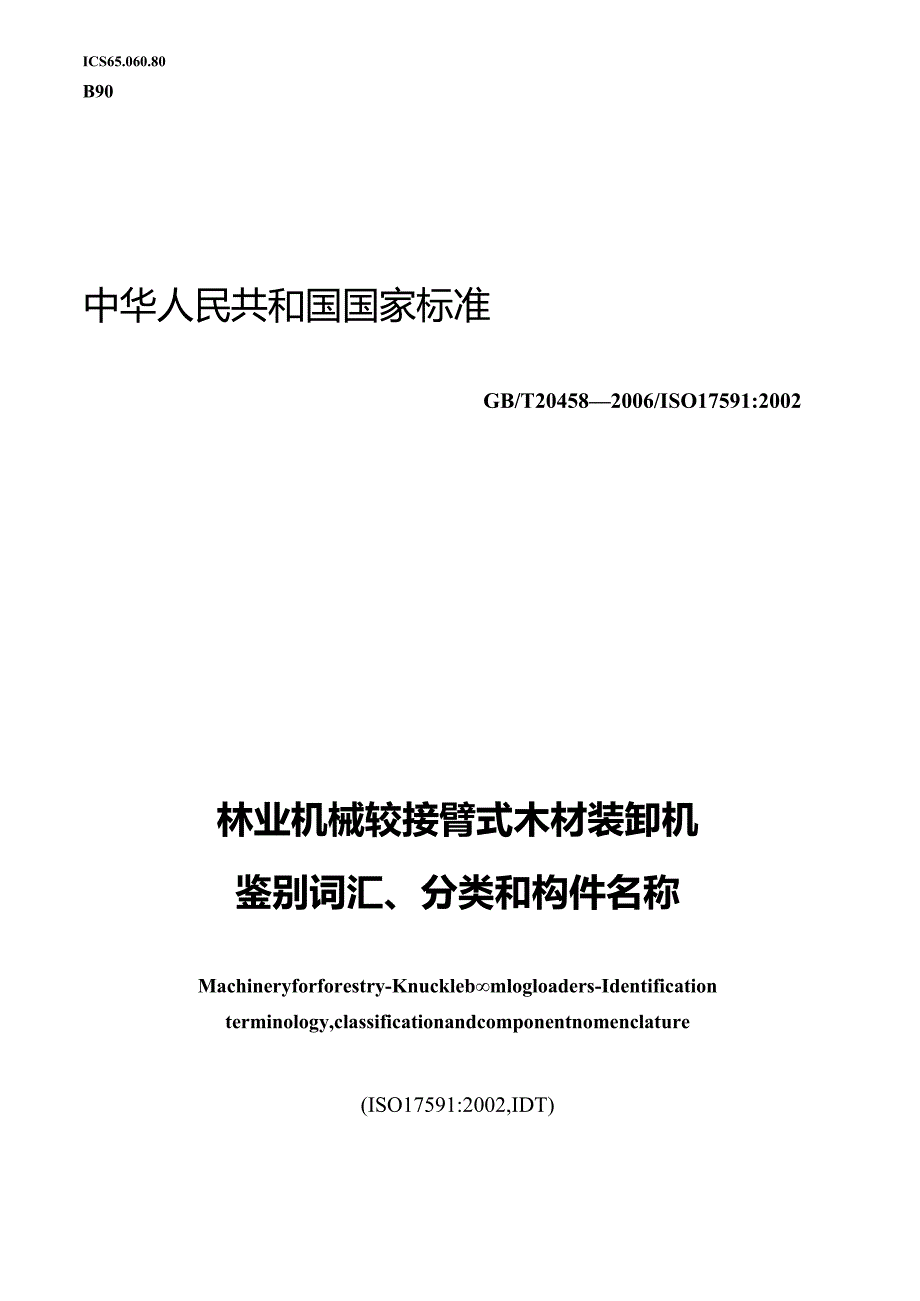

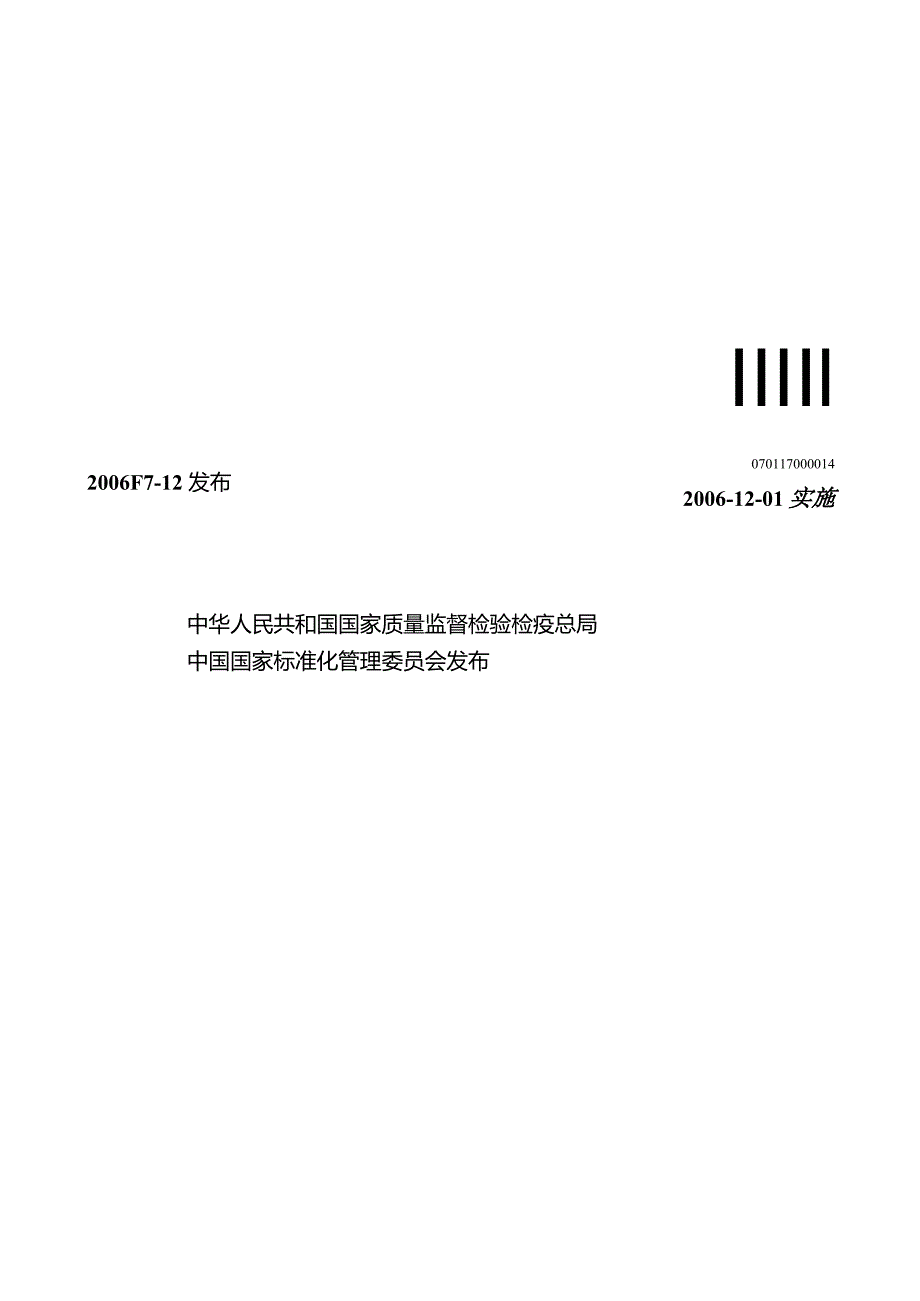

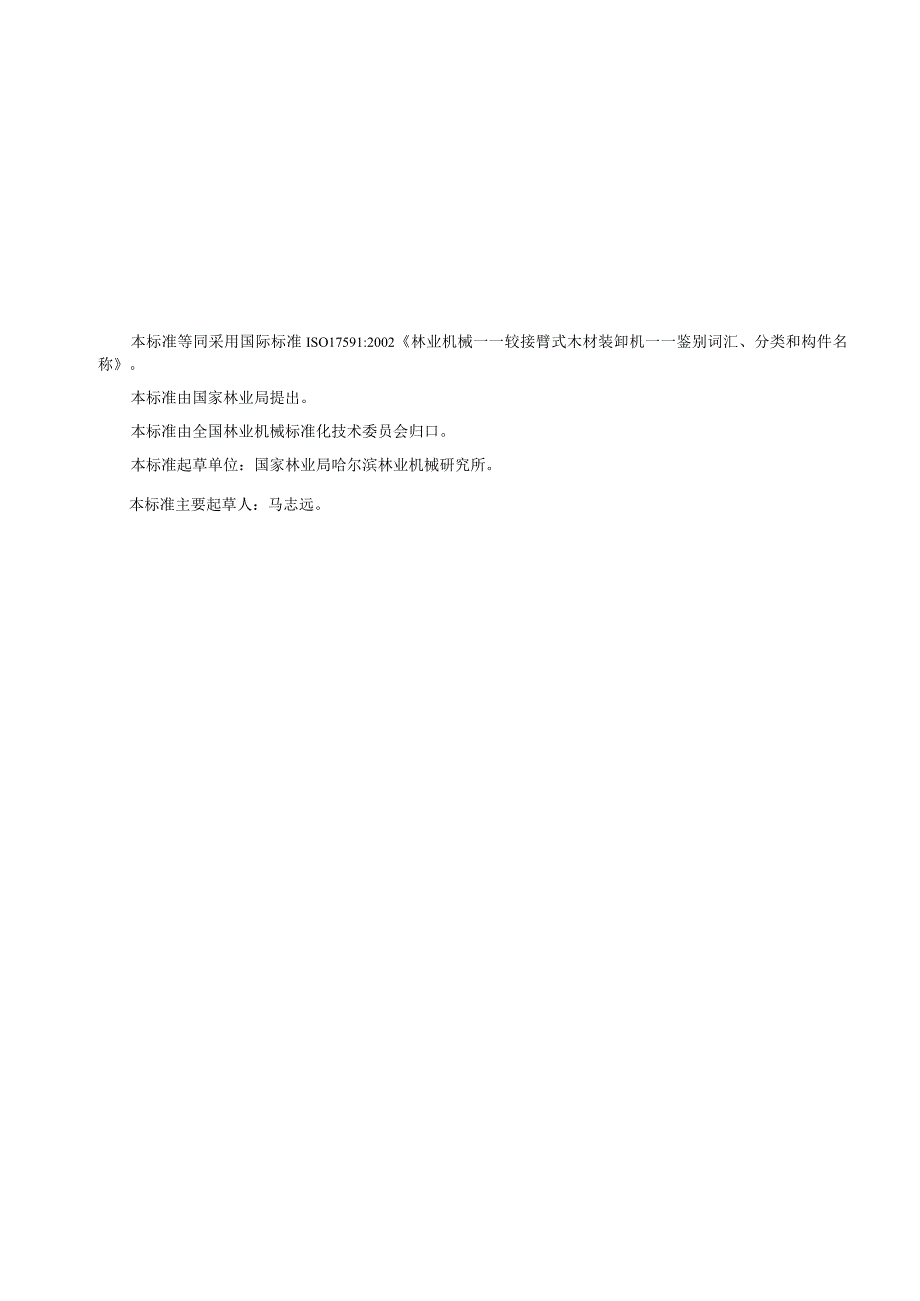

1、ICS65.060.80B90中华人民共和国国家标准GB/T204582006/ISO17591:2002林业机械较接臂式木材装卸机鉴别词汇、分类和构件名称Machineryforforestry-Knucklebmlogloaders-Identificationterminology,classificationandcomponentnomenclature(ISO17591:2002,IDT)IIIIl2006F7-12 发布0701170000142006-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布本标准等同采用国际标准ISO17591:2002
2、林业机械一一较接臂式木材装卸机一一鉴别词汇、分类和构件名称。本标准由国家林业局提出。本标准由全国林业机械标准化技术委员会归口。本标准起草单位：国家林业局哈尔滨林业机械研究所。本标准主要起草人：马志远。林业机械被接臂式木材装卸机鉴别词汇、分类和构件名称1范围本标准定义了林用较接臂式木材装卸机的鉴别词汇，规定了分类方法并给出了构件名称，目的是要建立一个统一的方法来描述不同形式的类似移动式林业机械。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这
3、些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T19365自行式林业机械术语、定义和分类(GB/T193652003.ISO6814:2000,IDT)3术语和定义下列术语和定义适用于本标准。注：本标准的图例KX用来说明基本概念，而不是指任何具体的较接臂式木材装卸机西函盖了所有的臂系结构。3.1 总则较接臂式木材装卸机及其构件是按它们的装配结构和臂系的几何形状来定义的，3.1.1较接臂式木材装卸机knuckleboomlogloader结构特点在于其具有皎接式臂系和用来抓取、提升、回转和堆放原条或原木的抓钩及支撑结构，采用摆动提升和回转移动的作业方式。注：GBA193
4、65就是这样分类木材装卸机的。3.1.2臂系boomset介于主臂销轴和抓具销轴之间的较接构件系统。3.1.3上部结构prstructure装卸机旋转枢轴轴承以上的构件系统。3.1.4靠脚heel用来连接抓具并为抓取物提供第二接触支点的钢性结构。3.2 按装配结构分类按较接臂式木材装卸机的装配结构或其运载车辆的形式分类（见图1）。3.2.1挂车式trailermount较接臂式木材装卸机永久地固定在可牵引、无动力车架上的结构形式。3.2.2卡车式truckmount较接臂式木材装卸机永久地固定在有动力、并可在道路上行驶的底盘上的结构形式。注：底盘包括用来操纵车辆行驶的啦驾驶员操纵台。3.2.3
5、钟按车辆式articulatedcarriermount钱接臂式木材装卸机永久地固定在有动力、且采用钱接转向的底盘上的结构形式。注：操纵车辆行驶和装卸机作业使用的是同一驾驶员操纵台。3.2.4履带车辆式crawlermount较接臂式木材装卸机永久地固定在履带式车辆底盘上的结构形式。3.2.5轮胎车辆式rubber-tyredcarriermount较接臂式木材装卸机永久地固定在有动力的橡胶轮胎底盘上，且采用汽车的转向方式的结构形式。注：操纵车辆行驶和装卸机作业使用的是同一驾驶员操纵台。3.3 按管系的结构形式分类按较接臂式木材装卸机臂系构件的布置方式和结构形式分类（见图2）o3.3.1渊（M
6、式菅系liveheelboom抓具和靠脚连接在臂系构件较接点上的结构形式，该结构形式可在铅垂和水平位置对被抓取物进行分别控制。3.3.2折线式臂系OffSetboom固定靠脚式臂系fixedheelboom抓具与臂系末端构件的较接点适当地偏离其臂系构件轴线以便调整抓具与靠脚相对位置的结构形式。3.3.3直线式臂系straightboom臂系末端构件的较接点在其臂系构件轴线上的结构形式。3.3.4三节式臂系three-pieceboom除活动靠脚外，臂系由三段较接构件构成的结构形式。3.3.5伸缩式臂系telescopingboom抓具较接在伸缩构件上的结构形式。4构件名称图2中的图例仅就这种类
7、型的较接臂式木材装卸机给出r其主要构件的专用名称。a）挂车式）较接车辆式d）履带车辆式e）轮胎车辆式图1校接臂式木材装卸机的结构形式c）三节式臂系d）伸缩式臂系图2号系的类型和构件名称14199121520l2117118-107225.18T2362、hO#e)直线式臂系1 支承脚垫(stabilizerpad);2 克蒯1(stabilizer)3 支承腿油缸(StabiIizercylinder);4 底座(IOWerframe);5 旋转枢轴轴承(SleWbearing);6 回转液压马达(SIeWingactuator);7 上回转支架(upperframe):8主臂支架(head)
8、;9 主臂(mainboom);10 主臂销轴(Inainboompivot);11 主臂油缸(Inainboomcylinder);12 第二臂(副臂)seeondary(orstick)boom;13一第二臂(副臂)销轴LSndary(orstick)boompivor;14一第二臂(副臂)油缸seeandary(orstick)bmcylinder;15 抓具销轴(grapplepivotpin);16 抓具万向节(grappleuniversaijoint);17 抓具旋转器(grapplerotator)：18 抓具(grappIe);19驾驶室(Cab);20驾驶员操纵台(Oper
9、atorstation);21驾驶室脚踏板(Cabriser);22 动力装置(Powerplant);23 配重(COUnterWeight);24 靠脚臂(heelboom);25 靠脚臂销轴(heelboompivot);26 靠脚臂油缸(heelboomcylinder);27 靠脚(heel);28 第三臂(挺杆臂)third(orjib)bm;29 第三臂(挺杆臂)销轴third(orjib)boompivot;30 第三臂(挺杆臂)油缸third(orjib)boomcylinder;31 伸缩臂(telescopingboom):32 伸缩臂油缸(telescopingboom
10、cylinder)0图2(续)中华人民共和国国凉标准林业机械较接修式木材装卸机ZOON二OS98ZI89WZ1/8鉴别词汇、分类和构件名称GB204582006/ISO17591:2002井中国标准出版社出版发行北京复兴门外三里河北街16号由瞰编码：100045网址电话：68523%668517548中国标准出版社秦皇岛印刷厂印刷各地新华书店经销兴开本880X12301/16印张0.75字数11千字2006年12月第一版2006年12月第一次印刷共书号：1550661-28331定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究GB/T 20458-2006举报电话：（OlO）68533533
