《GB／T9756-2018合成树脂乳液内墙涂料.docx》由会员分享，可在线阅读，更多相关《GB／T9756-2018合成树脂乳液内墙涂料.docx（23页珍藏版）》请在第壹文秘上搜索。

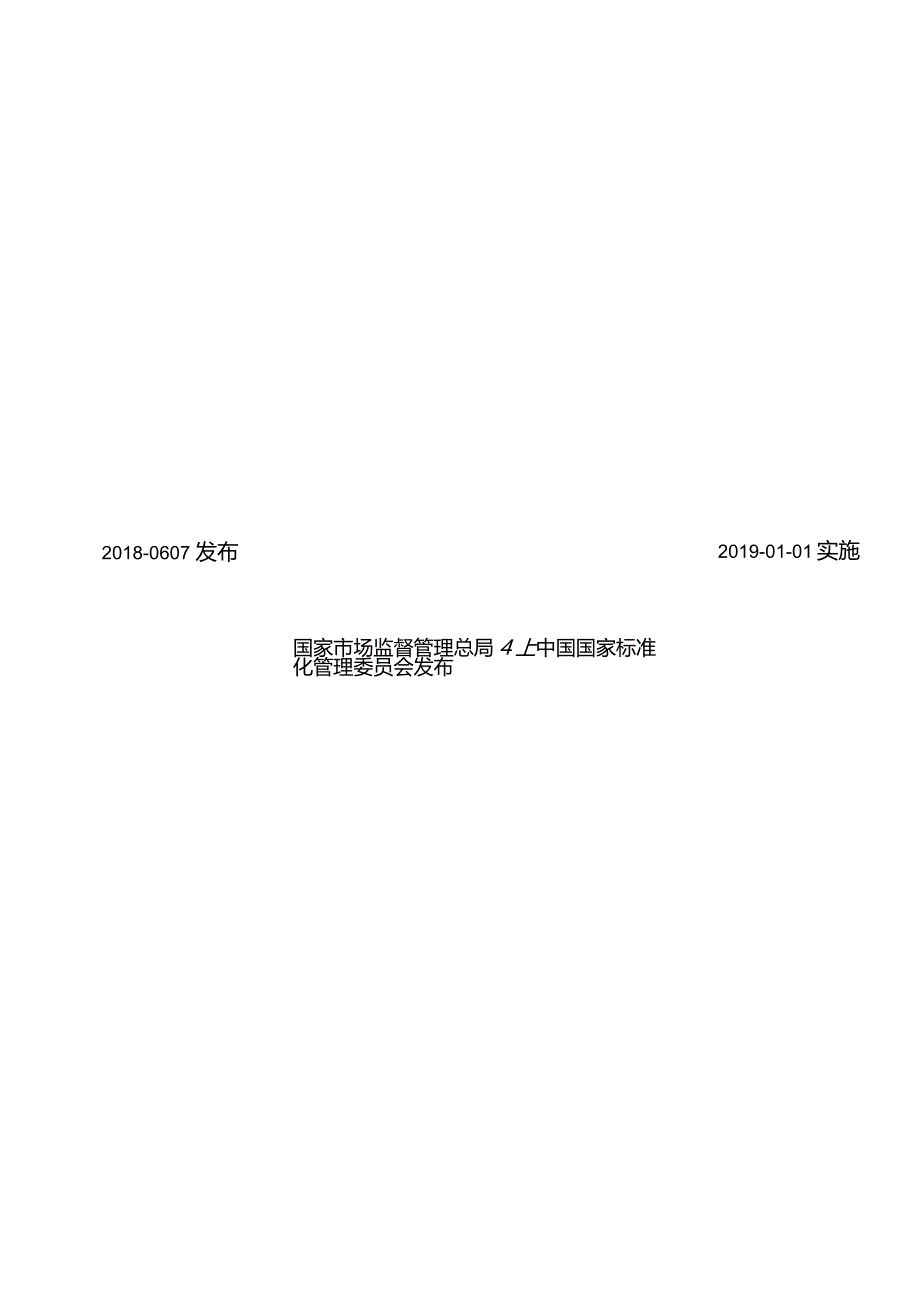

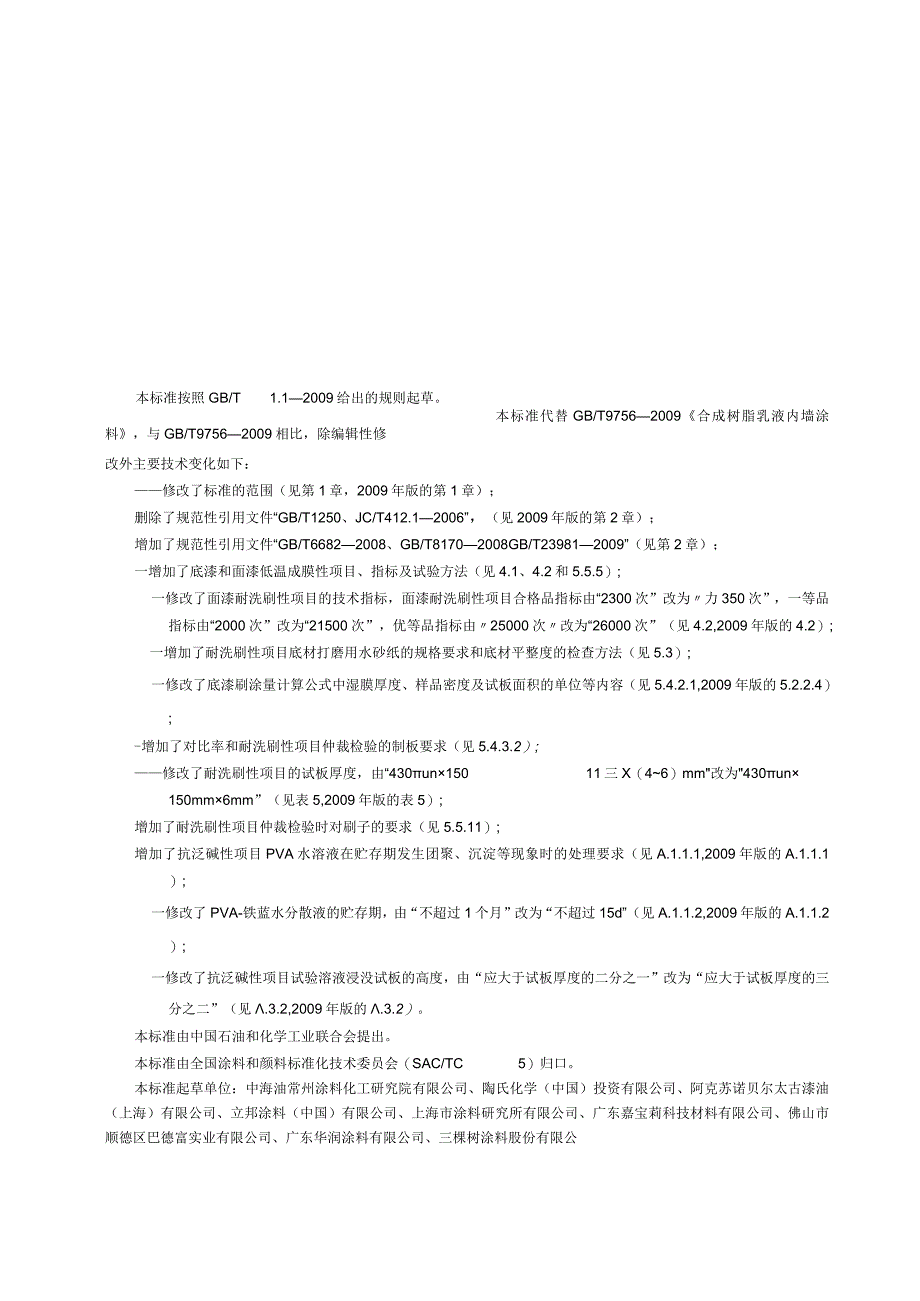

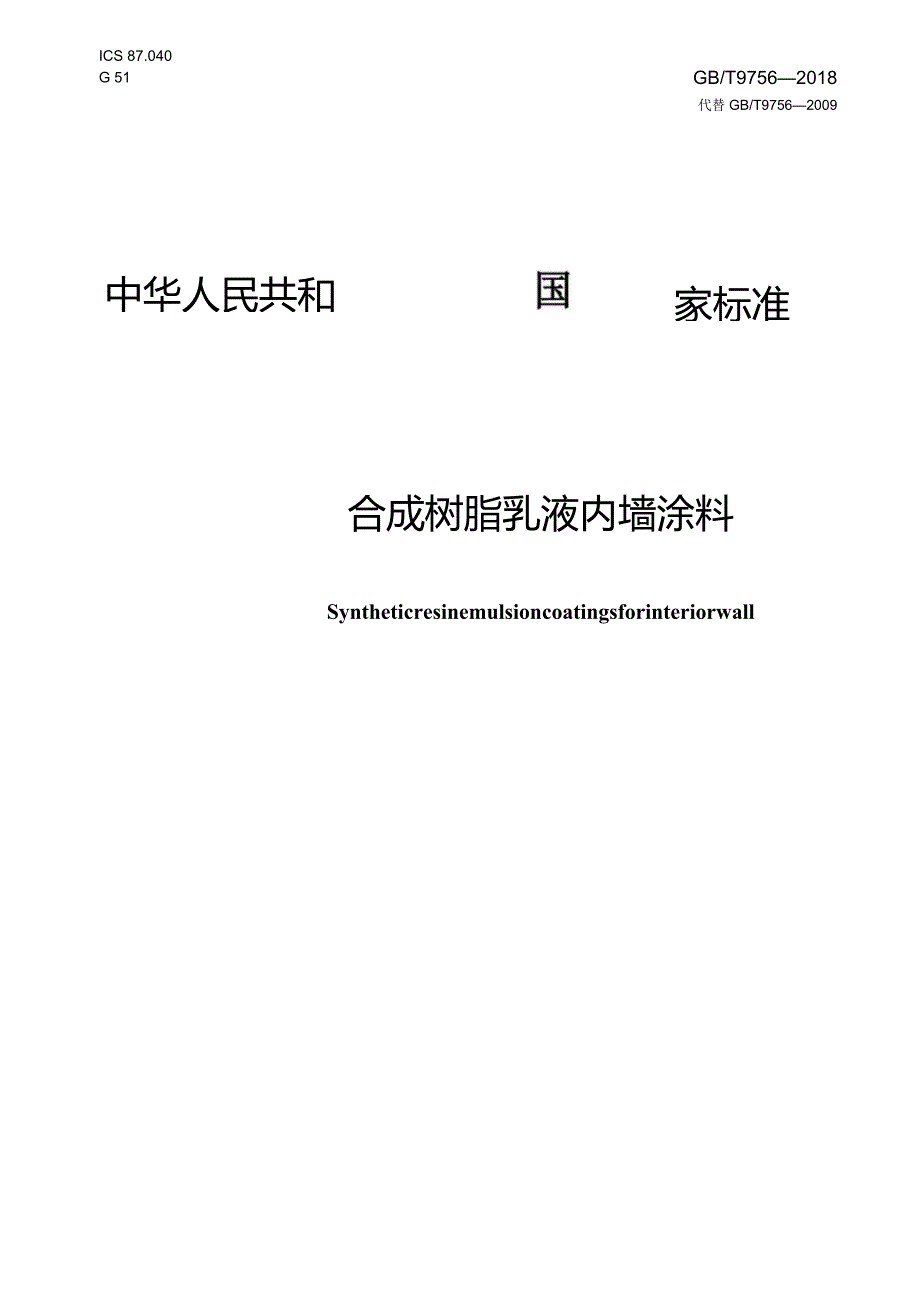

1、ICS 87.040G 51中华人民共和家标准GB/T97562018代替GB/T97562009合成树脂乳液内墙涂料Syntheticresinemulsioncoatingsforinteriorwall2018-0607 发布2019-01-01实施国家市场监督管理总局4上中国国家标准化管理委员会发布本标准按照GB/T1.12009给出的规则起草。本标准代替GB/T97562009合成树脂乳液内墙涂料，与GB/T97562009相比，除编辑性修改外主要技术变化如下：修改了标准的范围（见第1章，2009年版的第1章）；删除了规范性引用文件“GB/T1250、JC/T412.12006”，（
2、见2009年版的第2章）；增加了规范性引用文件“GB/T66822008、GB/T81702008GB/T239812009”（见第2章）；一增加了底漆和面漆低温成膜性项目、指标及试验方法（见4.1、4.2和5.5.5）;一修改了面漆耐洗刷性项目的技术指标，面漆耐洗刷性项目合格品指标由“2300次”改为力350次”，一等品指标由“2000次”改为“21500次”，优等品指标由25000次改为“26000次”（见4.2,2009年版的4.2）;一增加了耐洗刷性项目底材打磨用水砂纸的规格要求和底材平整度的检查方法（见5.3）;一修改了底漆刷涂量计算公式中湿膜厚度、样品密度及试板面积的单位等内容（见
3、5.4.2.1,2009年版的5.2.2.4）;-增加了对比率和耐洗刷性项目仲裁检验的制板要求（见5.4.3.2）;修改了耐洗刷性项目的试板厚度，由“430un15011三X（46）mm改为430un150mm6mm”（见表5,2009年版的表5）;增加了耐洗刷性项目仲裁检验时对刷子的要求（见5.5.11）;增加了抗泛碱性项目PVA水溶液在贮存期发生团聚、沉淀等现象时的处理要求（见A.1.1.1,2009年版的A.1.1.1）;一修改了PVA-铁蓝水分散液的贮存期，由“不超过1个月”改为“不超过15d”（见A.1.1.2,2009年版的A.1.1.2）;一修改了抗泛碱性项目试验溶液浸没试板的高
4、度，由“应大于试板厚度的二分之一”改为“应大于试板厚度的三分之二”（见.3.2,2009年版的.3.2）。本标准由中国石油和化学工业联合会提出。本标准由全国涂料和颜料标准化技术委员会（SAC/TC5）归口。本标准起草单位：中海油常州涂料化工研究院有限公司、陶氏化学（中国）投资有限公司、阿克苏诺贝尔太古漆油（上海）有限公司、立邦涂料（中国）有限公司、上海市涂料研究所有限公司、广东嘉宝莉科技材料有限公司、佛山市顺德区巴德富实业有限公司、广东华润涂料有限公司、三棵树涂料股份有限公司、广东巴德士化工有限公司、浙江华德新材料有限公司、深圳市广田环保涂料有限公司、德爱威（中国）有限公司、河北天昕建设集团有
5、限公司、富思特新材料科技发展股份有限公司、展辰新材料集团股份有限公司、浙江传化涂料有限公司、中华制漆（深圳）有限公司、河北晨阳工贸集团有限公司、宁波新安涂料有限公司、山东乐化漆业股份有限公司、鳄鱼制漆（上海）有限公司、西北永新涂料有限公司、德美特涂料（北京）有限公司、紫荆花涂料（上海）有限公司、巴斯夫新材料有限公司、江苏大象东亚制漆有限公司、美巢集团股份公司、关西涂料（中国）投资有限公司、安德士化工（中山）有限公司、湘江涂料科技有限公司、上海建科检验有限公司。本标准主要起草人：文旺林、唐瑛、南璇、王燕、高继东、张卫群、罗志清、梁飘坚、寇辉、林昌庆、李金明、王伟东、徐新祥、熊俊、冯喜杰、詹明佳、
6、叶书庆、吴勇、林庆文、胡中源、胡锦平、沈孝忠、徐海峰、李华明、GB/T97562018杨国萍、邢俊、王飞、杨少武、文悯仙、孟贤凤、杨力文、郑大明、胡殿、韩朝政。本标准所代替标准的历次版本发布情况为：GB/T97561988、GB/T97561995、GB/T97562001GBZT97562009合成树脂乳液内墙涂料1范围本标准规定了合成树脂乳液内墙涂料的产品分类和分等、要求、试验方法、检验规则及标志、包装和贮存等内容。本标准适用于以合成树脂乳液为基料，与颜料、体质颜料及各种助剂配制而成的，施涂后能形成表面平整的薄质涂层的内墙涂料，包括底漆和面漆。2规范性引用文件下列文件对于本文件的应用是必不
7、可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1728-1979漆膜、腻子膜干燥时间测定法GB/T17662008色漆和清漆涂层老化的评级方法GB/T1910新闻纸GB/T3186色漆、清漆和色漆与清漆用原材料取样GB/TGB/TGB/TGB/TGB/T66822008分析实验室用水规格和试验方法6750-2007色漆和清漆密度的测定比重瓶法8170-2008数值修约规则与极限数值的表示和判定92652009建筑涂料涂层耐碱性的测定92662009建筑涂料涂层耐洗刷性的测定GB/TGB/TGB/T9268-
8、2008乳胶漆耐冻融性的测定92712008色漆和清漆标准试板9278涂料试样状态调节和试验的温湿度GB/TGB/T9750涂料产品包装标志134911992涂料产品包装通则GB/T239812009白色和浅色漆对比率的测定HG/T30011999铁蓝颜料3产品分类和分等本标准将合成树脂乳液内墙涂料产品分为底漆和面漆。面漆按照使用要求分为合格品、一等品和优等品三个等级。4要求4.1底漆应符合表1的要求。表1底漆的要求项目指标在容器中状态无硬块，搅拌后呈均匀状态施工性刷涂无障碍低温稳定性（3次循环）不变质低温成膜性5成膜无异常涂膜外观正常干燥时间（表干）h2耐碱性（24h）无异常抗泛碱性（48h
9、）无异常4.2面漆应符合表2的要求。表2面漆的要求项目指标合格品一等品优等品在容器中状态无硬块，搅拌后呈均匀状态施工性刷涂二道无障碍低温稳定性（3次循环）不变质低温成膜性5C成膜无异常涂膜外观正常干燥时间（表干）hW2对比率（白色和浅色”）20.900.930.95耐碱性（24h）无异常耐洗刷性/次3501.5006000浅色是指以白色涂料为主要成分，添加适量色浆后配制成的浅色涂料形成的涂膜所呈现的浅颜色，按5试验方法5.1 取样产品按GB/T3186规定取样，也可按商定方法取样。取样量根据检验需要确定。5.2 试验环境除另有规定外，试板的状态调节和试验的温湿度应符合GB/T9278的规定。5
10、.3 试验基材及其处理方法除另有商定外，按表3、表5的规定选用底材。对比率项目使用符合GB/T23981-2009中4.4要求的聚酯膜或卡片纸，抗泛碱性项目使用无石棉纤维增强水泥中密度板(A.1.3),其余项目均使用无石棉纤维水泥平板，无石棉纤维水泥平板的材质和处理应符合GB/T9271-2008中的规定。耐洗刷性项目底材打磨采用120号水砂纸，耐洗刷性项目制板前应选择平整的底材，其平整度检查方法：将长度大于43Omm的直尺长边垂直紧贴于无石棉纤维水泥平板的表面，然后分别沿平行于无石棉纤维水泥平板的长边和短边移动，观察直尺和无石棉纤维水泥平板之间的间隙，如目测无明显间隙，则为符合平整度要求。5
11、.4 试验样板的制备5.4.1 试样准备所检产品未明示稀释配比时，搅拌均匀后制板。所检产品明示了稀释配比时，除对比率项目外，其余需要制板进行检验的项目，均应按规定的稀释配比混合均匀后制板，若配比为某一范围时，应取其中间值。5.4.2 底漆试验样板的制备5.4.2.1 底漆采用刷涂法制板。每个样品按照GB/T67502007的规定先测定密度D,刷涂质量m按式(1)计算：m=DSXkO)式中：m一一湿膜厚度为80Hm的一道刷涂质量的数值，单位为克(g)；D一一按规定的稀释比例稀释后的样品密度的数值，单位为克每亳升(gmL);S一一试板面积的数值，单位为平方厘米(Cln2);k80XlO-*,单位为
12、厘米(Cn1)。每道刷涂质量：计算刷涂质量0.1go部分底漆由于黏度过低，无法按计算刷涂量制板的，可适当减少刷涂质量，应在报告中注明实际的刷涂质量；部分底漆由于黏度过高，无法按计算刷涂量制板的，应适当加水稀释，应在报告中注明稀释比例及实际的刷涂质量。5.4.2.2除另有商定外，底漆各制板检验项目的底材类型、试板尺寸、试板数量、刷涂量和养护期应符合表3的规定。表3底漆制板要求检验项目底材类型试板尺寸/nn试板数量/刷涂量(湿膜厚度)/m养护期/d块干燥时间无石棉纤维水泥平板15070(46)180施工性、涂膜外观430150(46)1见5.5.3.1低温成膜性20015061见5.5.5耐碱性无
13、石棉纤维水泥平板150X70X(4-6)3807抗泛碱性无石棉纤维增强水泥中密度板!5070658075.4.3面漆试验样板的制备5.4.3.1除另有商定外，除施工性、低温成膜性、涂膜外观项目之外，面漆其余需要制板检验的项目均采用由不锈钢材料制成的线棒涂布器制板。线棒涂布器是由几种不同直径的不锈钢丝分别紧密缠绕在不锈钢棒上制成，其规格为80、100、120三种，线棒涂布器规格与缠绕钢丝之间的关系见表4。其他规格形式表示的线棒涂布器也可使用，但应符合表4的技术要求。表4线棒涂布器规格80100120缠绕钢丝直径mm0.801.001.205.4.3.2除另有商定外，面漆各制板检验项目的底材类型、
14、试板尺寸、试板数量、涂布器规格、涂布道数和养护期应符合表5的规定。涂布两道时，两道间隔6h。对比率、耐洗刷性项目仲裁检验时应采用漆膜自动涂布仪进行制板，其最大涂布行程应不小于375mm,线棒两端各加载50Og祛码，制板时设置线棒运行速度为100r三s,对比率项目制板时应启动漆膜自动涂布仪附带的真空吸附装置，使聚酯膜平整紧贴于涂布台表面。表5面漆制板要求检验项目底材类型制板要求试板尺寸/n试板数量/块线棒涂布器规格养护期/d第一道第二道干燥时间无石棉纤维水泥平板150X70X(4-6)1100施工性、涂膜外观430150(4-6)1见5.5.3.2低温成膜性200150X61见5.5.5-对比率聚酯膜（或卡片纸）21001耐碱性无石棉纤维水泥平板150X70X(4-6)3120807耐洗刷性无石棉纤维水泥平板43015062120807根据涂料干燥性能不同，干燥条件和养护时间可以商定，但仲裁检验时为Id。除非另有规定，在试验中仅使用确认为化学纯及以上纯度的试剂和符合GB/T66822008中三级水要
