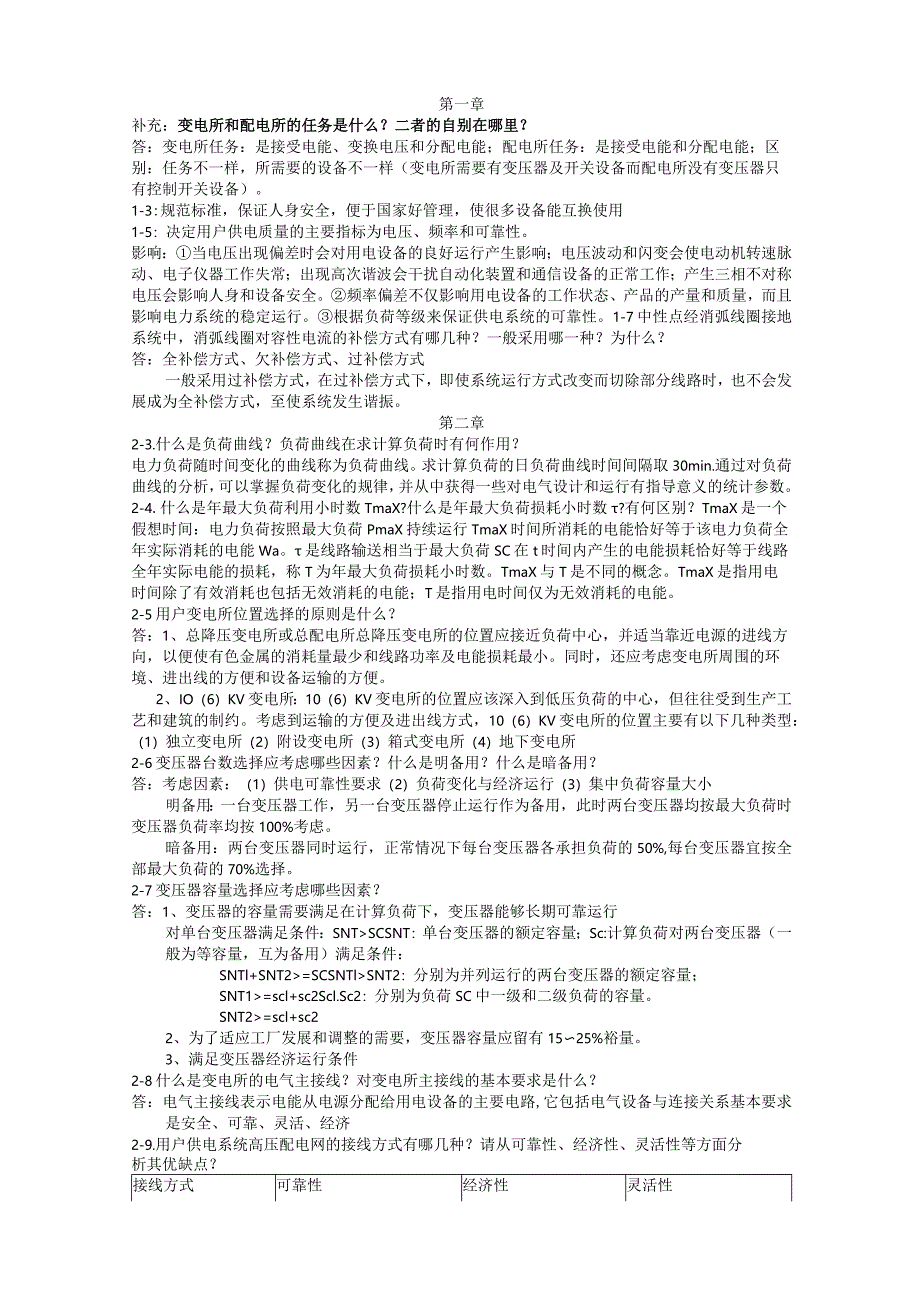

1、第一章补充：变电所和配电所的任务是什么？二者的自别在哪里？答：变电所任务：是接受电能、变换电压和分配电能；配电所任务：是接受电能和分配电能；区别：任务不一样，所需要的设备不一样（变电所需要有变压器及开关设备而配电所没有变压器只有控制开关设备）。1-3:规范标准，保证人身安全，便于国家好管理，使很多设备能互换使用1-5：决定用户供电质量的主要指标为电压、频率和可靠性。影响：当电压出现偏差时会对用电设备的良好运行产生影响；电压波动和闪变会使电动机转速脉动、电子仪器工作失常；出现高次谐波会干扰自动化装置和通信设备的正常工作；产生三相不对称电压会影响人身和设备安全。频率偏差不仅影响用电设备的工作状态、
2、产品的产量和质量，而且影响电力系统的稳定运行。根据负荷等级来保证供电系统的可靠性。1-7中性点经消弧线圈接地系统中，消弧线圈对容性电流的补偿方式有哪几种？一般采用哪一种？为什么？答：全补偿方式、欠补偿方式、过补偿方式一般采用过补偿方式，在过补偿方式下，即使系统运行方式改变而切除部分线路时，也不会发展成为全补偿方式，至使系统发生谐振。第二章2-3.什么是负荷曲线？负荷曲线在求计算负荷时有何作用？电力负荷随时间变化的曲线称为负荷曲线。求计算负荷的日负荷曲线时间间隔取30min.通过对负荷曲线的分析，可以掌握负荷变化的规律，并从中获得一些对电气设计和运行有指导意义的统计参数。2-4.什么是年最大负荷
3、利用小时数TmaX?什么是年最大负荷损耗小时数?有何区别？TmaX是一个假想时间：电力负荷按照最大负荷PmaX持续运行TmaX时间所消耗的电能恰好等于该电力负荷全年实际消耗的电能Wa。是线路输送相当于最大负荷SC在t时间内产生的电能损耗恰好等于线路全年实际电能的损耗，称T为年最大负荷损耗小时数。TmaX与T是不同的概念。TmaX是指用电时间除了有效消耗也包括无效消耗的电能；T是指用电时间仅为无效消耗的电能。2-5用户变电所位置选择的原则是什么？答：1、总降压变电所或总配电所总降压变电所的位置应接近负荷中心，并适当靠近电源的进线方向，以便使有色金属的消耗量最少和线路功率及电能损耗最小。同时，还应
4、考虑变电所周围的环境、进出线的方便和设备运输的方便。2、IO（6）KV变电所：10（6）KV变电所的位置应该深入到低压负荷的中心，但往往受到生产工艺和建筑的制约。考虑到运输的方便及进出线方式，10（6）KV变电所的位置主要有以下几种类型：（1）独立变电所（2）附设变电所（3）箱式变电所（4）地下变电所2-6变压器台数选择应考虑哪些因素？什么是明备用？什么是暗备用？答：考虑因素：（1）供电可靠性要求（2）负荷变化与经济运行（3）集中负荷容量大小明备用：一台变压器工作，另一台变压器停止运行作为备用，此时两台变压器均按最大负荷时变压器负荷率均按100%考虑。暗备用：两台变压器同时运行，正常情况下每台
5、变压器各承担负荷的50%,每台变压器宜按全部最大负荷的70%选择。2-7变压器容量选择应考虑哪些因素？答：1、变压器的容量需要满足在计算负荷下，变压器能够长期可靠运行对单台变压器满足条件：SNTSCSNT：单台变压器的额定容量；Sc:计算负荷对两台变压器（一般为等容量，互为备用）满足条件：SNTl+SNT2=SCSNTlSNT2：分别为并列运行的两台变压器的额定容量；SNT1=scl+sc2Scl.Sc2：分别为负荷SC中一级和二级负荷的容量。SNT2=scl+sc22、为了适应工厂发展和调整的需要，变压器容量应留有1525%裕量。3、满足变压器经济运行条件2-8什么是变电所的电气主接线？对变

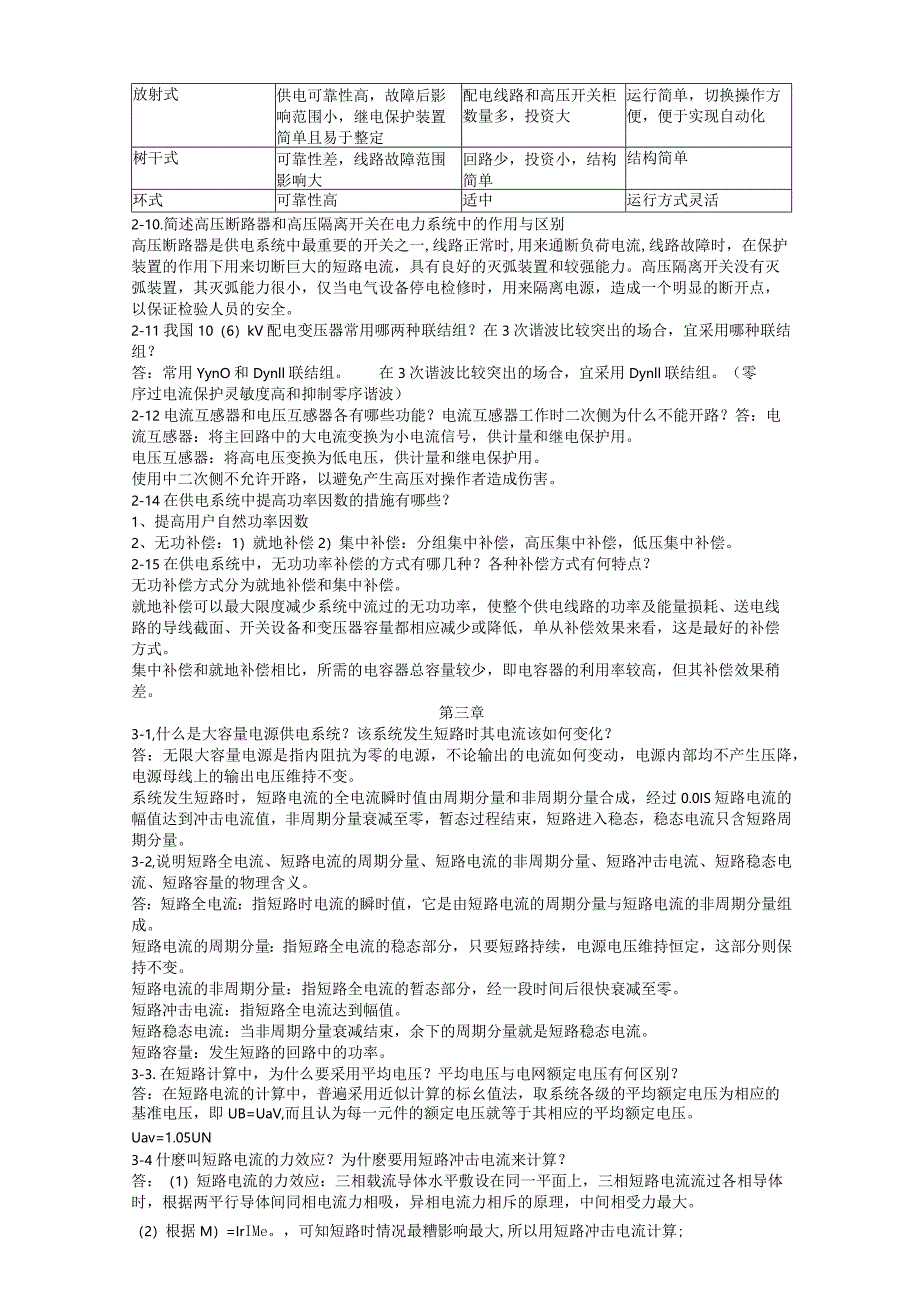

6、电所主接线的基本要求是什么？答：电气主接线表示电能从电源分配给用电设备的主要电路,它包括电气设备与连接关系基本要求是安全、可靠、灵活、经济2-9.用户供电系统高压配电网的接线方式有哪几种？请从可靠性、经济性、灵活性等方面分析其优缺点？接线方式可靠性经济性灵活性放射式供电可靠性高，故障后影响范围小，继电保护装置简单且易于整定配电线路和高压开关柜数量多，投资大运行简单，切换操作方便，便于实现自动化树干式可靠性差，线路故障范围影响大回路少，投资小，结构简单结构简单环式可靠性高适中运行方式灵活2-10.简述高压断路器和高压隔离开关在电力系统中的作用与区别高压断路器是供电系统中最重要的开关之一,线路正常
7、时,用来通断负荷电流,线路故障时，在保护装置的作用下用来切断巨大的短路电流，具有良好的灭弧装置和较强能力。高压隔离开关没有灭弧装置，其灭弧能力很小，仅当电气设备停电检修时，用来隔离电源，造成一个明显的断开点，以保证检验人员的安全。2-11我国10（6）kV配电变压器常用哪两种联结组？在3次谐波比较突出的场合，宜采用哪种联结组？答：常用YynO和Dynll联结组。在3次谐波比较突出的场合，宜采用Dynll联结组。（零序过电流保护灵敏度高和抑制零序谐波）2-12电流互感器和电压互感器各有哪些功能？电流互感器工作时二次侧为什么不能开路？答：电流互感器：将主回路中的大电流变换为小电流信号，供计量和继电
8、保护用。电压互感器：将高电压变换为低电压，供计量和继电保护用。使用中二次侧不允许开路，以避免产生高压对操作者造成伤害。2-14在供电系统中提高功率因数的措施有哪些？1、提高用户自然功率因数2、无功补偿：1）就地补偿2）集中补偿：分组集中补偿，高压集中补偿，低压集中补偿。2-15在供电系统中，无功功率补偿的方式有哪几种？各种补偿方式有何特点？无功补偿方式分为就地补偿和集中补偿。就地补偿可以最大限度减少系统中流过的无功功率，使整个供电线路的功率及能量损耗、送电线路的导线截面、开关设备和变压器容量都相应减少或降低，单从补偿效果来看，这是最好的补偿方式。集中补偿和就地补偿相比，所需的电容器总容量较少，
9、即电容器的利用率较高，但其补偿效果稍差。第三章3-1,什么是大容量电源供电系统？该系统发生短路时其电流该如何变化？答：无限大容量电源是指内阻抗为零的电源，不论输出的电流如何变动，电源内部均不产生压降，电源母线上的输出电压维持不变。系统发生短路时，短路电流的全电流瞬时值由周期分量和非周期分量合成，经过0.0IS短路电流的幅值达到冲击电流值，非周期分量衰减至零，暂态过程结束，短路进入稳态，稳态电流只含短路周期分量。3-2,说明短路全电流、短路电流的周期分量、短路电流的非周期分量、短路冲击电流、短路稳态电流、短路容量的物理含义。答：短路全电流：指短路时电流的瞬时值，它是由短路电流的周期分量与短路电流
10、的非周期分量组成。短路电流的周期分量：指短路全电流的稳态部分，只要短路持续，电源电压维持恒定，这部分则保持不变。短路电流的非周期分量：指短路全电流的暂态部分，经一段时间后很快衰减至零。短路冲击电流：指短路全电流达到幅值。短路稳态电流：当非周期分量衰减结束，余下的周期分量就是短路稳态电流。短路容量：发生短路的回路中的功率。3-3.在短路计算中，为什么要采用平均电压？平均电压与电网额定电压有何区别？答：在短路电流的计算中，普遍采用近似计算的标幺值法，取系统各级的平均额定电压为相应的基准电压，即UB=UaV,而且认为每一元件的额定电压就等于其相应的平均额定电压。Uav=1.05UN3-4什麽叫短路电

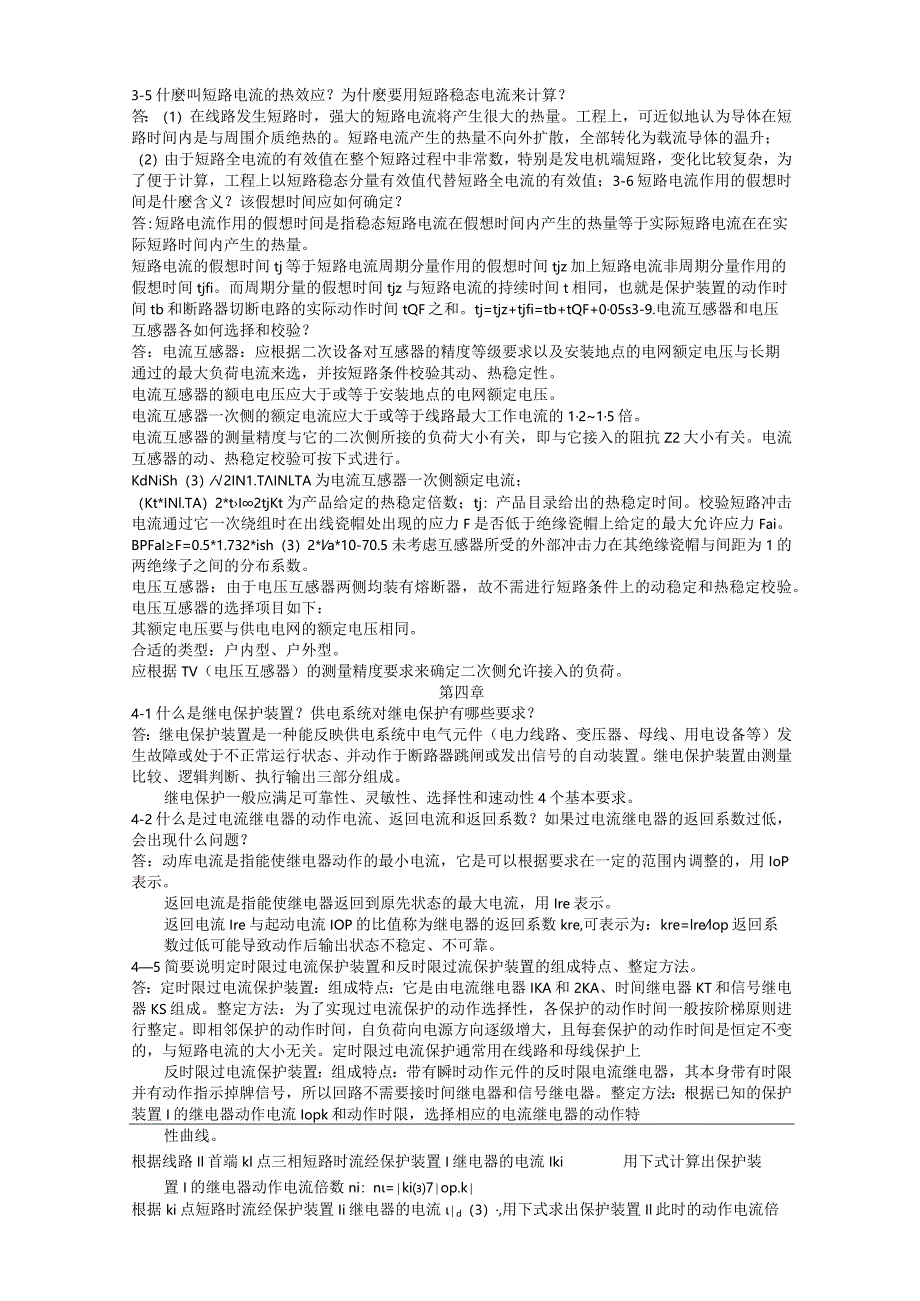

11、流的力效应？为什麽要用短路冲击电流来计算？答：（1）短路电流的力效应：三相载流导体水平敷设在同一平面上，三相短路电流流过各相导体时，根据两平行导体间同相电流力相吸，异相电流力相斥的原理，中间相受力最大。（2）根据M）=IrIMe。，可知短路时情况最糟影响最大,所以用短路冲击电流计算;3-5什麽叫短路电流的热效应？为什麽要用短路稳态电流来计算？答：（1）在线路发生短路时，强大的短路电流将产生很大的热量。工程上，可近似地认为导体在短路时间内是与周围介质绝热的。短路电流产生的热量不向外扩散，全部转化为载流导体的温升；（2）由于短路全电流的有效值在整个短路过程中非常数，特别是发电机端短路，变化比较复杂
12、，为了便于计算，工程上以短路稳态分量有效值代替短路全电流的有效值；3-6短路电流作用的假想时间是什麽含义？该假想时间应如何确定？答:短路电流作用的假想时间是指稳态短路电流在假想时间内产生的热量等于实际短路电流在在实际短路时间内产生的热量。短路电流的假想时间tj等于短路电流周期分量作用的假想时间tjz加上短路电流非周期分量作用的假想时间tjfi。而周期分量的假想时间tjz与短路电流的持续时间t相同，也就是保护装置的动作时间tb和断路器切断电路的实际动作时间tQF之和。tj=tjz+tjfi=tb+tQF+005s3-9.电流互感器和电压互感器各如何选择和校验？答：电流互感器：应根据二次设备对互感
13、器的精度等级要求以及安装地点的电网额定电压与长期通过的最大负荷电流来选，并按短路条件校验其动、热稳定性。电流互感器的额电电压应大于或等于安装地点的电网额定电压。电流互感器一次侧的额定电流应大于或等于线路最大工作电流的1215倍。电流互感器的测量精度与它的二次侧所接的负荷大小有关，即与它接入的阻抗Z2大小有关。电流互感器的动、热稳定校验可按下式进行。KdNiSh（3）2IN1.TINLTA为电流互感器一次侧额定电流；（Kt*INl.TA）2*tI2tjKt为产品给定的热稳定倍数；tj：产品目录给出的热稳定时间。校验短路冲击电流通过它一次绕组时在出线瓷帽处出现的应力F是否低于绝缘瓷帽上给定的最大允
14、许应力Fai。BPFalF=0.5*1.732*ish（3）2*la*10-70.5未考虑互感器所受的外部冲击力在其绝缘瓷帽与间距为1的两绝缘子之间的分布系数。电压互感器：由于电压互感器两侧均装有熔断器，故不需进行短路条件上的动稳定和热稳定校验。电压互感器的选择项目如下：其额定电压要与供电电网的额定电压相同。合适的类型：户内型、户外型。应根据TV（电压互感器）的测量精度要求来确定二次侧允许接入的负荷。第四章4-1什么是继电保护装置？供电系统对继电保护有哪些要求？答：继电保护装置是一种能反映供电系统中电气元件（电力线路、变压器、母线、用电设备等）发生故障或处于不正常运行状态、并动作于断路器跳闸或
15、发出信号的自动装置。继电保护装置由测量比较、逻辑判断、执行输出三部分组成。继电保护一般应满足可靠性、灵敏性、选择性和速动性4个基本要求。4-2什么是过电流继电器的动作电流、返回电流和返回系数？如果过电流继电器的返回系数过低，会出现什么问题？答：动库电流是指能使继电器动作的最小电流，它是可以根据要求在一定的范围内调整的，用IoP表示。返回电流是指能使继电器返回到原先状态的最大电流，用Ire表示。返回电流Ire与起动电流IOP的比值称为继电器的返回系数kre,可表示为：kre=lrelop返回系数过低可能导致动作后输出状态不稳定、不可靠。45简要说明定时限过电流保护装置和反时限过流保护装置的组成特点、整定方法。答：定时限过电流保护装置：组成特点：它是由电流继电器IKA和2KA、时间继电器KT和信号继电器KS组成。整定方法：为了实现过电流保护的动作选择性，各保护的动作时间一般按阶梯原则进行整定。即相邻保护的动作时间，自负荷向电源方向逐级增大，且每套保护的动作时间是恒定不变的，与短路电流的大小无关。定时限过电流保护通常用在线路和母线保护上反时限过电流保护装置：组成特点：带有瞬时动作元件的反时限电流继电器，其本身带有时限并有动作指示掉牌信号，所以回路不需要接时间继电器和信号继电器。整定方法：根据已知的保护装置I的继电器动作电流
