《几种常见的无机缓蚀剂.docx》由会员分享，可在线阅读，更多相关《几种常见的无机缓蚀剂.docx（2页珍藏版）》请在第壹文秘上搜索。

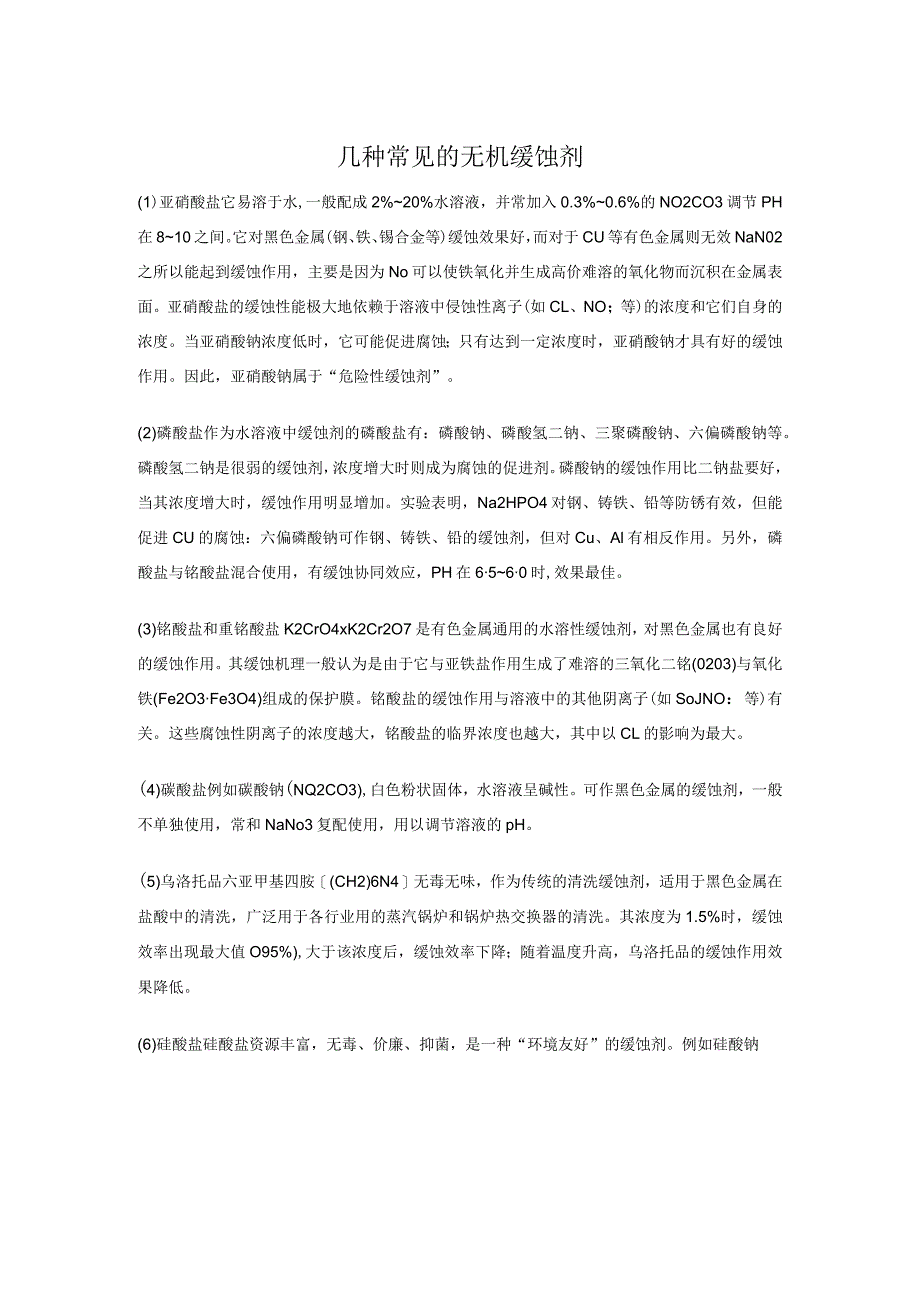

1、几种常见的无机缓蚀剂(1)亚硝酸盐它易溶于水,一般配成2%20%水溶液，并常加入0.3%0.6%的NO2CO3调节PH在810之间。它对黑色金属(钢、铁、锡合金等)缓蚀效果好，而对于CU等有色金属则无效NaN02之所以能起到缓蚀作用，主要是因为No可以使铁氧化并生成高价难溶的氧化物而沉积在金属表面。亚硝酸盐的缓蚀性能极大地依赖于溶液中侵蚀性离子(如CL、NO；等)的浓度和它们自身的浓度。当亚硝酸钠浓度低时，它可能促进腐蚀；只有达到一定浓度时，亚硝酸钠才具有好的缓蚀作用。因此，亚硝酸钠属于“危险性缓蚀剂”。(2)磷酸盐作为水溶液中缓蚀剂的磷酸盐有：磷酸钠、磷酸氢二钠、三聚磷酸钠、六偏磷酸钠等。磷
2、酸氢二钠是很弱的缓蚀剂，浓度增大时则成为腐蚀的促进剂。磷酸钠的缓蚀作用比二钠盐要好，当其浓度增大时，缓蚀作用明显增加。实验表明，Na2HPO4对钢、铸铁、铅等防锈有效，但能促进CU的腐蚀：六偏磷酸钠可作钢、铸铁、铅的缓蚀剂，但对Cu、Al有相反作用。另外，磷酸盐与铭酸盐混合使用，有缓蚀协同效应，PH在6560时,效果最佳。(3)铭酸盐和重铭酸盐K2CrO4xK2Cr2O7是有色金属通用的水溶性缓蚀剂，对黑色金属也有良好的缓蚀作用。其缓蚀机理一般认为是由于它与亚铁盐作用生成了难溶的三氧化二铭(0203)与氧化铁(Fe2O3Fe3O4)组成的保护膜。铭酸盐的缓蚀作用与溶液中的其他阴离子(如SoJN

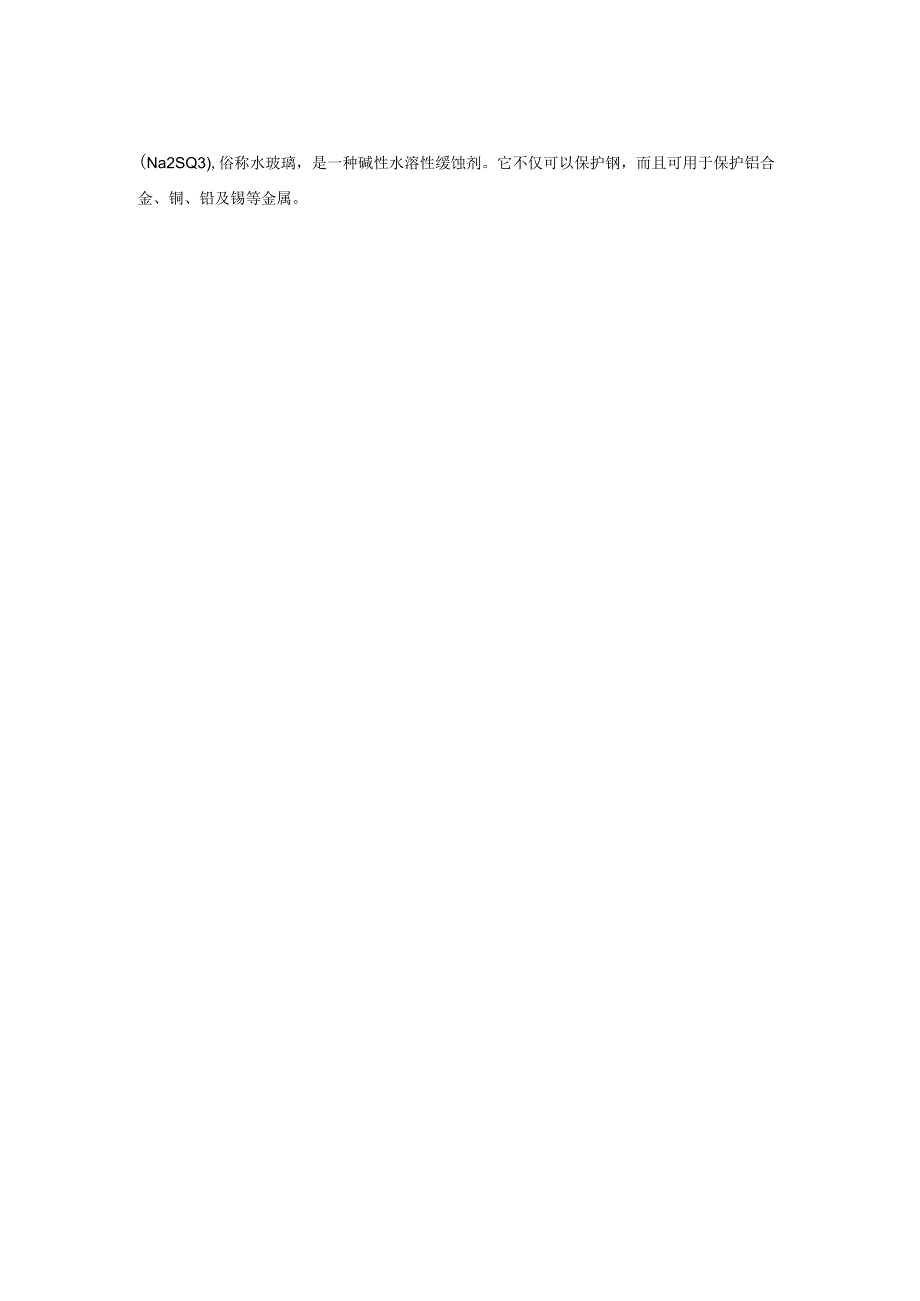

3、O：等)有关。这些腐蚀性阴离子的浓度越大，铭酸盐的临界浓度也越大，其中以CL的影响为最大。(4)碳酸盐例如碳酸钠(NQ2CO3),白色粉状固体，水溶液呈碱性。可作黑色金属的缓蚀剂，一般不单独使用，常和NaNo3复配使用，用以调节溶液的pH。(5)乌洛托品六亚甲基四胺(CH2)6N4无毒无味，作为传统的清洗缓蚀剂，适用于黑色金属在盐酸中的清洗，广泛用于各行业用的蒸汽锅炉和锅炉热交换器的清洗。其浓度为1.5%时，缓蚀效率出现最大值O95%),大于该浓度后，缓蚀效率下降；随着温度升高，乌洛托品的缓蚀作用效果降低。(6)硅酸盐硅酸盐资源丰富，无毒、价廉、抑菌，是一种“环境友好”的缓蚀剂。例如硅酸钠(Na2SQ3),俗称水玻璃，是一种碱性水溶性缓蚀剂。它不仅可以保护钢，而且可用于保护铝合金、铜、铅及锡等金属。
