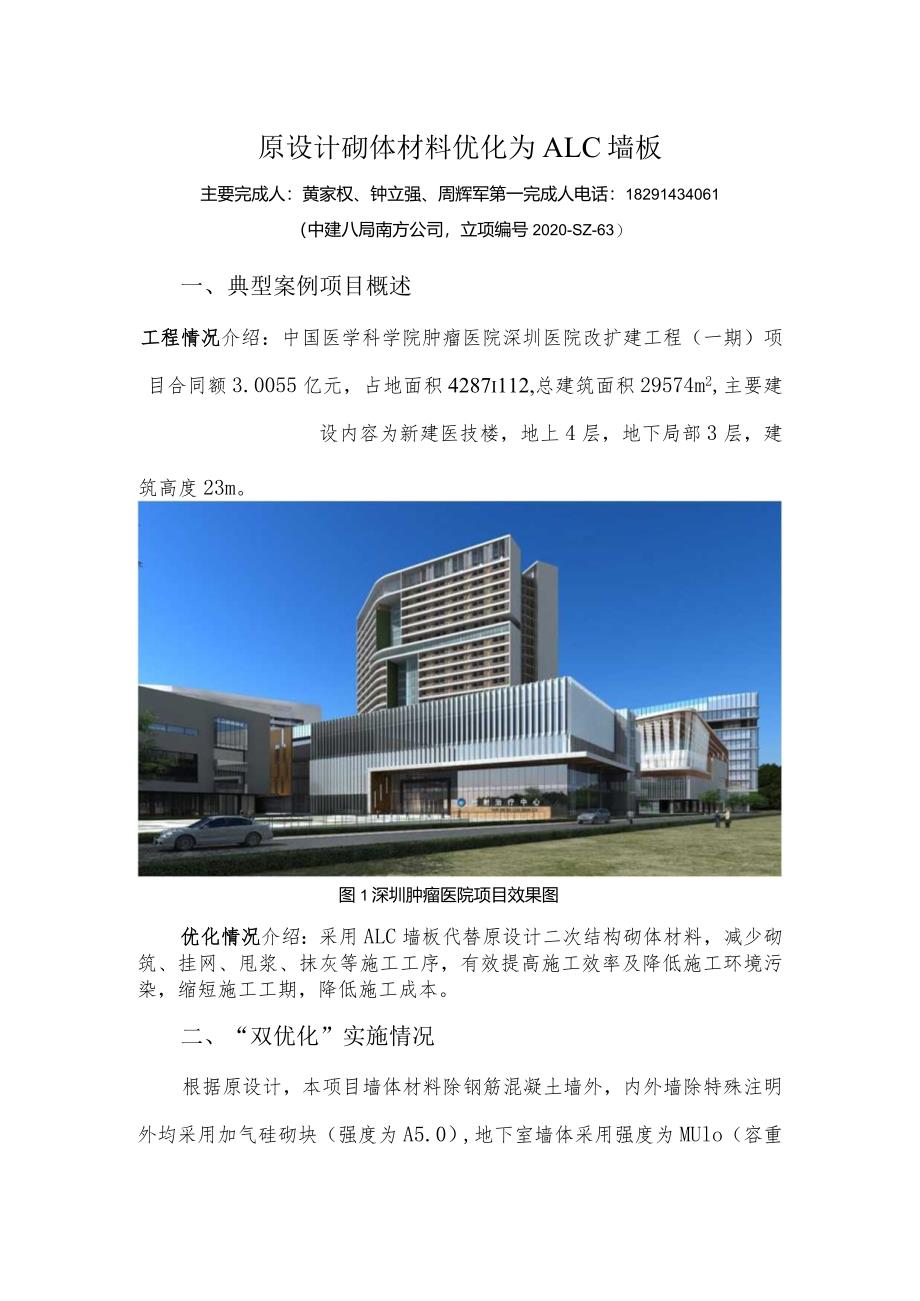

1、原设计砌体材料优化为ALC墙板主要完成人：黄家权、钟立强、周辉军第一完成人电话：18291434061（中建八局南方公司，立项编号2020-SZ-63）一、典型案例项目概述工程情况介绍：中国医学科学院肿瘤医院深圳医院改扩建工程（一期）项目合同额3.0055亿元，占地面积4287i112,总建筑面积29574m2,主要建设内容为新建医技楼，地上4层，地下局部3层，建筑高度23m。图1深圳肿瘤医院项目效果图优化情况介绍：采用ALC墙板代替原设计二次结构砌体材料，减少砌筑、挂网、甩浆、抹灰等施工工序，有效提高施工效率及降低施工环境污染，缩短施工工期，降低施工成本。二、“双优化”实施情况根据原设计，本

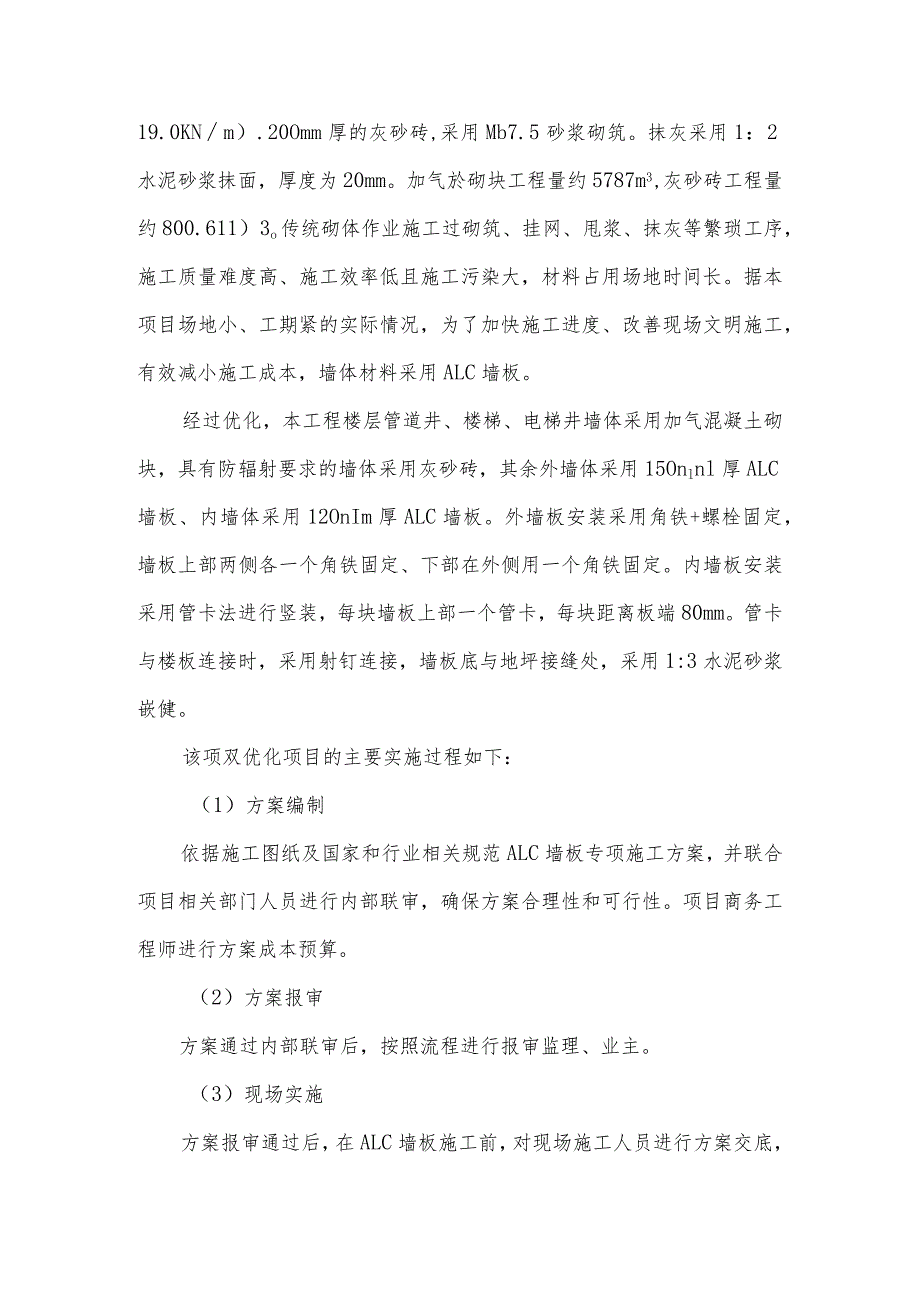

2、项目墙体材料除钢筋混凝土墙外，内外墙除特殊注明外均采用加气硅砌块（强度为A5.0）,地下室墙体采用强度为MUlo（容重19.0KNm）.20Omm厚的灰砂砖,采用Mb7.5砂浆砌筑。抹灰采用1：2水泥砂浆抹面，厚度为20mm。加气於砌块工程量约5787m3,灰砂砖工程量约800.611）3o传统砌体作业施工过砌筑、挂网、甩浆、抹灰等繁琐工序，施工质量难度高、施工效率低且施工污染大，材料占用场地时间长。据本项目场地小、工期紧的实际情况，为了加快施工进度、改善现场文明施工，有效减小施工成本，墙体材料采用ALC墙板。经过优化，本工程楼层管道井、楼梯、电梯井墙体采用加气混凝土砌块，具有防辐射要求的墙体
3、采用灰砂砖，其余外墙体采用15Onlnl厚ALC墙板、内墙体采用12OnIm厚ALC墙板。外墙板安装采用角铁+螺栓固定，墙板上部两侧各一个角铁固定、下部在外侧用一个角铁固定。内墙板安装采用管卡法进行竖装，每块墙板上部一个管卡，每块距离板端80mm。管卡与楼板连接时，采用射钉连接，墙板底与地坪接缝处，采用1:3水泥砂浆嵌健。该项双优化项目的主要实施过程如下：（1）方案编制依据施工图纸及国家和行业相关规范ALC墙板专项施工方案，并联合项目相关部门人员进行内部联审，确保方案合理性和可行性。项目商务工程师进行方案成本预算。（2）方案报审方案通过内部联审后，按照流程进行报审监理、业主。（3）现场实施方案

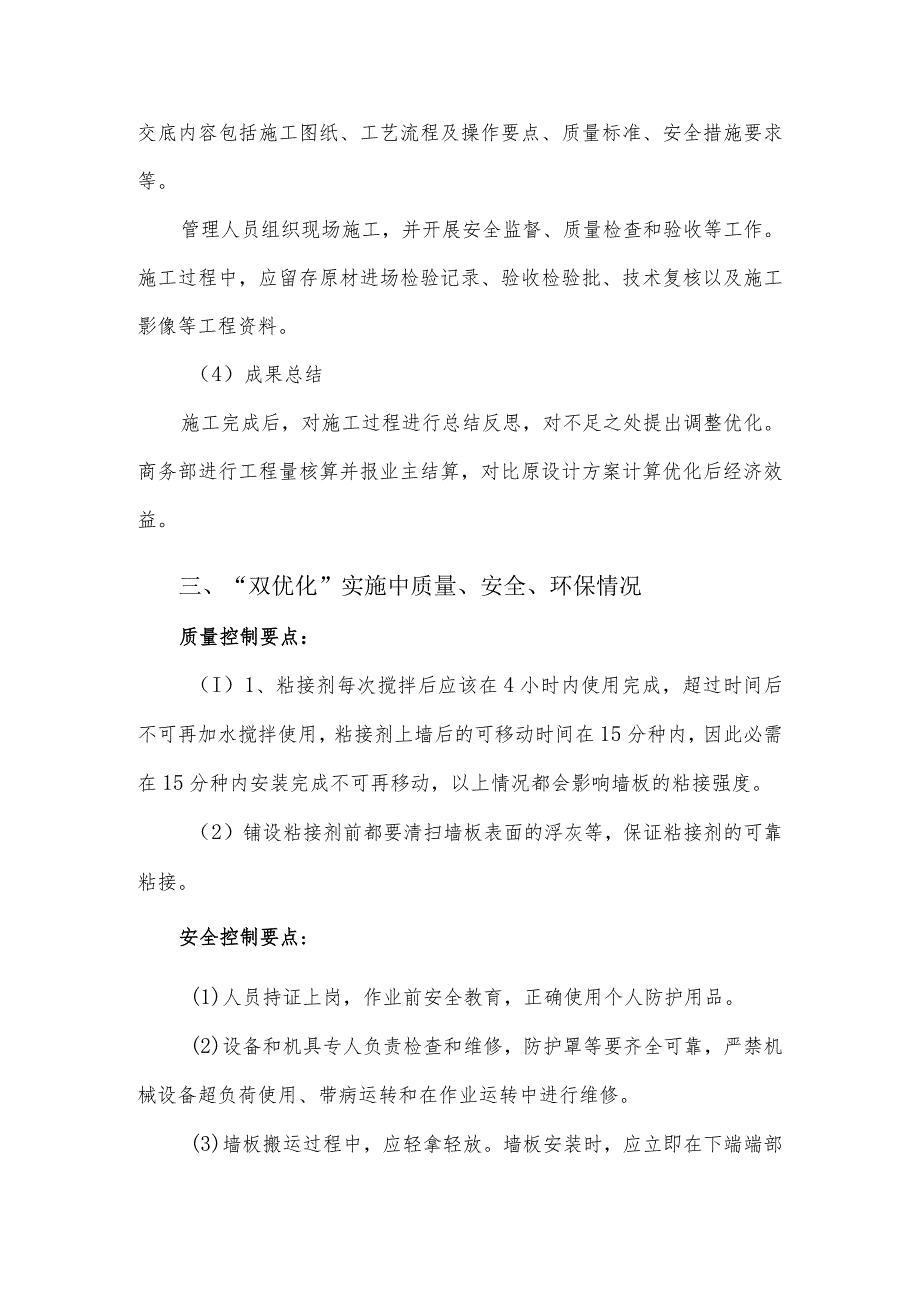

4、报审通过后，在ALC墙板施工前，对现场施工人员进行方案交底，交底内容包括施工图纸、工艺流程及操作要点、质量标准、安全措施要求等。管理人员组织现场施工，并开展安全监督、质量检查和验收等工作。施工过程中，应留存原材进场检验记录、验收检验批、技术复核以及施工影像等工程资料。（4）成果总结施工完成后，对施工过程进行总结反思，对不足之处提出调整优化。商务部进行工程量核算并报业主结算，对比原设计方案计算优化后经济效益。三、“双优化”实施中质量、安全、环保情况质量控制要点：（I）1、粘接剂每次搅拌后应该在4小时内使用完成，超过时间后不可再加水搅拌使用，粘接剂上墙后的可移动时间在15分种内，因此必需在15分种
5、内安装完成不可再移动，以上情况都会影响墙板的粘接强度。（2）铺设粘接剂前都要清扫墙板表面的浮灰等，保证粘接剂的可靠粘接。安全控制要点:(1)人员持证上岗，作业前安全教育，正确使用个人防护用品。(2)设备和机具专人负责检查和维修，防护罩等要齐全可靠，严禁机械设备超负荷使用、带病运转和在作业运转中进行维修。(3)墙板搬运过程中，应轻拿轻放。墙板安装时，应立即在下端端部用木棒顶住墙板，避免墙板倾覆。环保控制要点：(1)墙板切割时，现场设专人清理，并洒水以防尘土飞扬。(2)施工过程中产生的建筑垃圾应及时清理，做到工完场清。四、创新点项目积极开展技术攻关，墙体材料采用ALC墙板，精简施工工序,有效提高施
6、工效率，缩短施工工期，降低施工成本。本双优化项目主要具有以下创新点：(I)ALC墙板施工简单，是将高度预制的墙板直接运送至现场拼装，预计是传统砌体施工效率的5倍以上。由于其表面平整度较好,无需进行挂网抹灰，待强度达到要求后可直接交付内装施工；(2)ALC墙板施工效率高，材料进场安装速度快，基本可做到“随进随用”，材料占用场地时间少，最大限度上提高了材料堆场利用率；(3)相较于传统砌体材料砌筑的墙体，ALC墙板施工简单，墙面平整度、垂直度在安装时便可以控制，施工质量易于把控；(4)相较于传统砌体材料砌筑的湿作业，ALC墙板施工属于干作业，产生的施工垃圾易于清理;(5)ALC墙板材料整体性能好，本
7、身可以任意切割加工，便于墙体预留洞口或者后开洞口，因材料损耗产生的建筑垃圾少，材料使用率高。五、适用范围与应用前景本优化方案适用于无防护、非承重等特殊要求的砌体工程施工材料，对该类工程有着良好的适用性和优越性，可有效控制墙体施工质量，加快施工进度，降低施工成本，具有较高的推广价值。六、获得的经济效益情况经过与设计、业主沟通，楼层管道井、楼梯、电梯井墙体采用加气混凝土砌块，具有防辐射要求的墙体采用灰砂砖，其余外墙体采用150mm厚ALC墙板、内墙体采用12Onlm厚ALC墙板。优化前，加气硅砌块工程量约5787n灰砂砖工程量约800.6m3o施工成本约502.5万元。ALC墙板施工成本约766.3万元，与业主协商此变更ALC墙板部分总价和二次结构总价相等，执行零变更地下室，故优化前后产值不变，但工期提前120天，节约一天工期节约成本3.58万元，故此优化效益约为165.8万元。IoOomm及肚板使用600长解外墙ALC墙板连接大样内墙ALC墙板连接大样ALC墙板现场施工图
