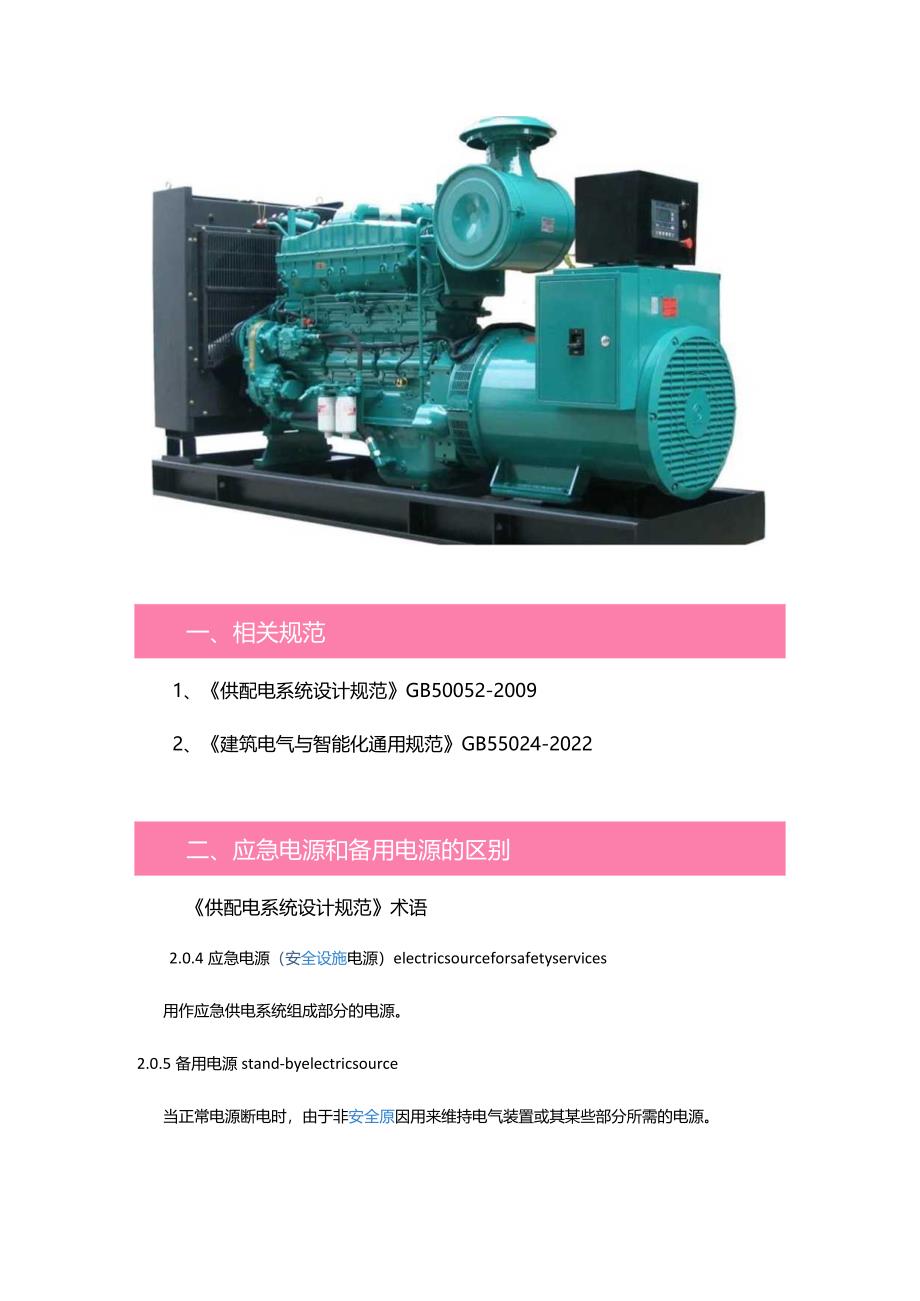

1、一、相关规范1、供配电系统设计规范GB50052-20092、建筑电气与智能化通用规范GB55024-2022二、应急电源和备用电源的区别供配电系统设计规范术语2.0.4应急电源（安全设施电源）electricsourceforsafetyservices用作应急供电系统组成部分的电源。2.0.5备用电源stand-byelectricsource当正常电源断电时，由于非安全原因用来维持电气装置或其某些部分所需的电源。PS:应急电源涉及“安全。而备用电源,仅仅为备用，与“安全”不挂钩。备用电源：当主用电源断电时，用来维持电气装置或电气设备运行所需的电源。应急电源：当正常电源断电时，在约定时间内

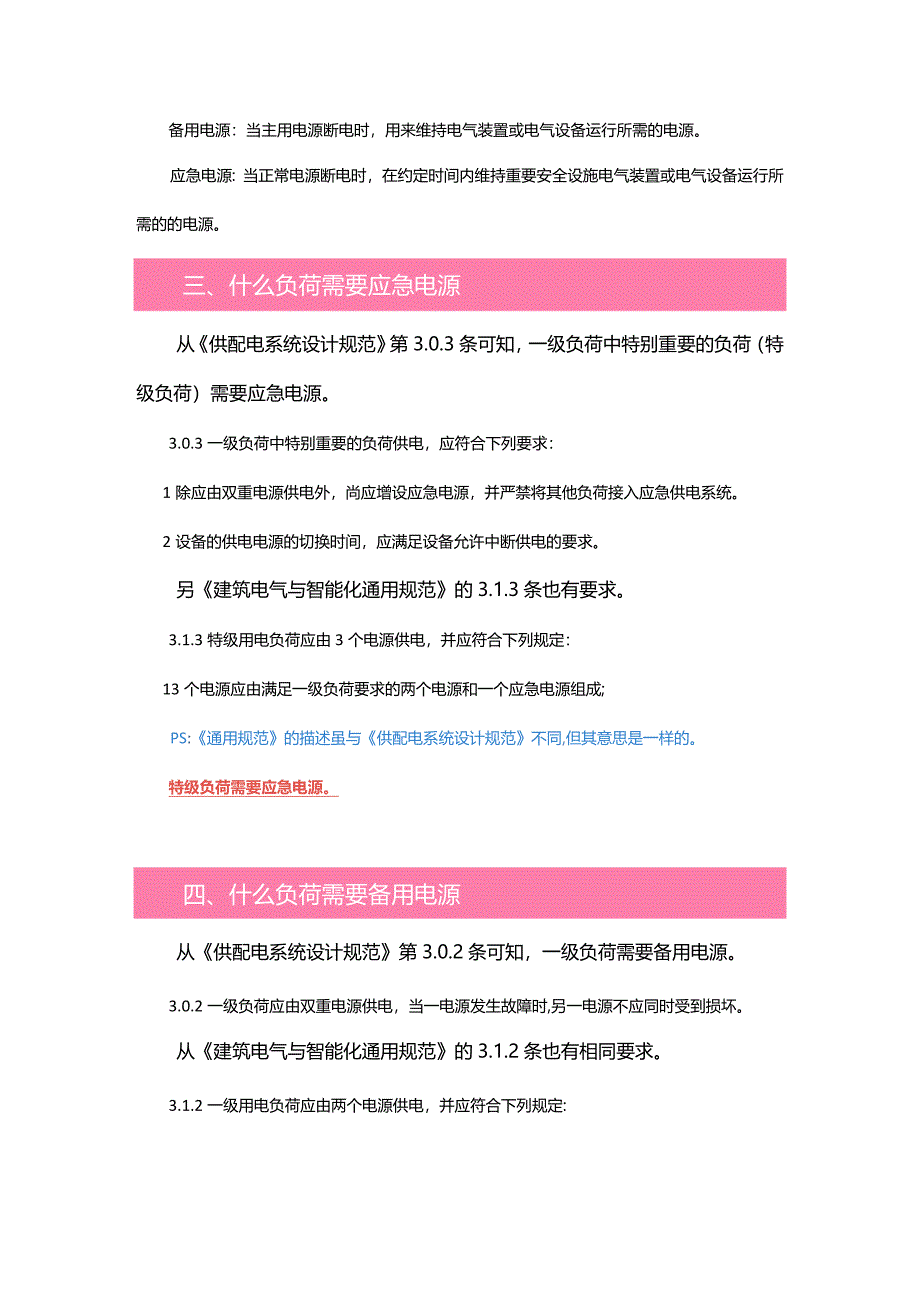

2、维持重要安全设施电气装置或电气设备运行所需的的电源。三、什么负荷需要应急电源从供配电系统设计规范第3.0.3条可知，一级负荷中特别重要的负荷（特级负荷）需要应急电源。3.0.3一级负荷中特别重要的负荷供电，应符合下列要求：1除应由双重电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。2设备的供电电源的切换时间，应满足设备允许中断供电的要求。另建筑电气与智能化通用规范的3.1.3条也有要求。3.1.3特级用电负荷应由3个电源供电，并应符合下列规定：13个电源应由满足一级负荷要求的两个电源和一个应急电源组成;PS:通用规范的描述虽与供配电系统设计规范不同,但其意思是一样的。特级负荷需
3、要应急电源。四、什么负荷需要备用电源从供配电系统设计规范第3.0.2条可知，一级负荷需要备用电源。3.0.2一级负荷应由双重电源供电，当一电源发生故障时,另一电源不应同时受到损坏。从建筑电气与智能化通用规范的3.1.2条也有相同要求。3.1.2一级用电负荷应由两个电源供电，并应符合下列规定:1当一个电源发生故障时，另一个电源不应同时受到损坏；2每个电源的容量应满足全部一级、特级用电负荷的供电要求。条文说明：3.1.2本条所指的两个电源包括从城市电网引接的双重电源，也包括一个城市电网电源和一个自备电源，如：柴油发电机电源。、如何理解其之间的联系从通用规范的宣贯中可以比较容易理解此点。3电源及用房
4、设计31电源及用电负荷分级ESTCCrul-n.山1MIY.INR.GtMXtJlI.NRt.I-三9急.BfWt-.，”一.at.9wnS.vwnM1民食.*IWR3-0个。，、X【，示11裨线益日总应角电骞不:舄足率配第柒314条VhiKl2It供的第二电A不筮:淌一“负普塞京的；3两个电JIm或时间不遇电设允许中供电l同量束的弓用示例来理解1、柴油发电机组，作为用电单位的自备电源（之一），其可能为应急电源，也有可能为备用电源，或可能同时作为应急电源和备用电源。以下面三张示意图来理解。假设电源2和3为双重电源。2、上面三张图为示意图，实际工程中的接线方式可能有更多种变化方式。但不影响以此图
5、，来理解规范中的一些条款。供配电系统设计规范第3.0.9条：备用电源的负荷严禁接入应急供电系统。可以理解为：A1段的负荷严禁接入B1段。通用规范第3.1.7条：用于应急供电的发电机组应处于自启动状态。当城市电网电源中断时，发电机组应能在规定的时间内启动。可以理解为：柴油发电机2和3必须要处于自启动状态，柴发发电机1没有此要求。通用规范第4.1.1条：应急电源与非应急电源之间，应采取防止并列运行的措施。可以理解为：柴油发电机2和3,与市电之间,应采取防止并列运行的措施。通用规范第4.1.3条：备用电源应满足用电设备连续供电时间和供电容量的要求。可以理解为：柴油发电机1作为备用电源，应满足用电设备
6、连续供电时间和供电容量的要求。柴油发电机2和3,作为应急电源，除了满足连续供电时间和供电容量的要求，还应符合允许中断供电的时间的要求。对于允许中断时间为15S以上的，可选用快速自启动的发电机组。若允许中断供电时间更短，可选带自动投入装置的专用馈线回路、EPS或UPS,见供配电系统设计规范3.0.5条。通用规范第4.1.4条：备用电源和应急电源共用柴油发电机组时，应符合下列规定：1备用电源和应急电源应有各自的供电母线段及回路；2备用电源的用电负荷不应接入应急电源供电回路。可以理解为：A1和B1应有各自的供电母线段及回路。A1的负荷不应接入B1母线段。这条和供配电系统设计规范第3.0.9条类似，此处描述更清晰些。1、柴油发电机组可能为应急电源，也有可能为备用电源，或可能同时作为应急电源和备用电源。2、作为备用电源时，只有供电持续时间和供电容量的要求；若作为应急电源，还需要符合允许中断供电时间的要求。（若柴发的15S不能满足，需采用其他电源）3、通用规范的3.1节和4.1节，可以借助宣贯的图示来学习。对于柴油发电机，可以借助后面的三张图来理解。
