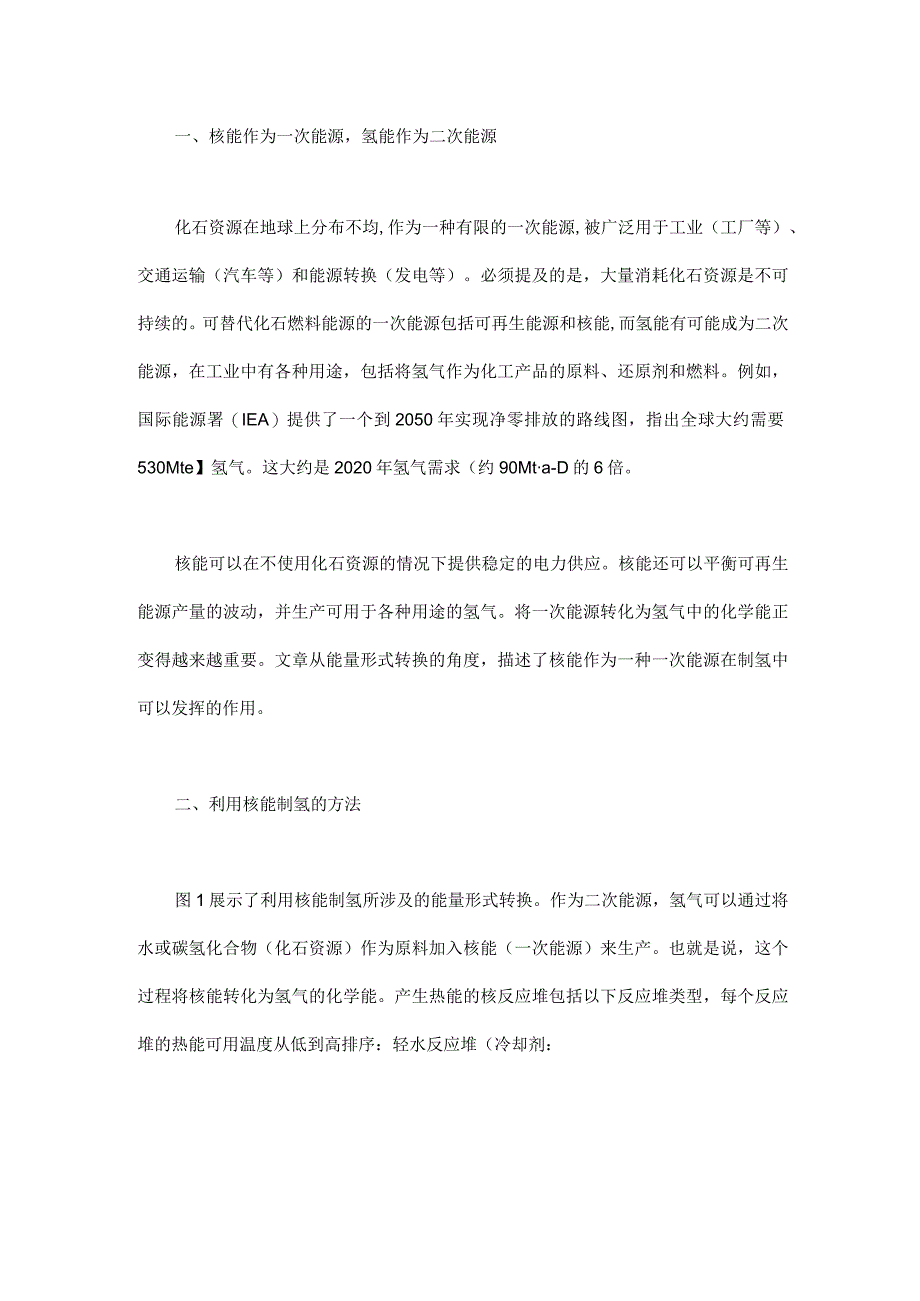

1、一、核能作为一次能源，氢能作为二次能源化石资源在地球上分布不均,作为一种有限的一次能源,被广泛用于工业（工厂等）、交通运输（汽车等）和能源转换（发电等）。必须提及的是，大量消耗化石资源是不可持续的。可替代化石燃料能源的一次能源包括可再生能源和核能,而氢能有可能成为二次能源，在工业中有各种用途，包括将氢气作为化工产品的原料、还原剂和燃料。例如，国际能源署（IEA）提供了一个到2050年实现净零排放的路线图，指出全球大约需要530Mte】氢气。这大约是2020年氢气需求（约90Mta-D的6倍。核能可以在不使用化石资源的情况下提供稳定的电力供应。核能还可以平衡可再生能源产量的波动，并生产可用于各种

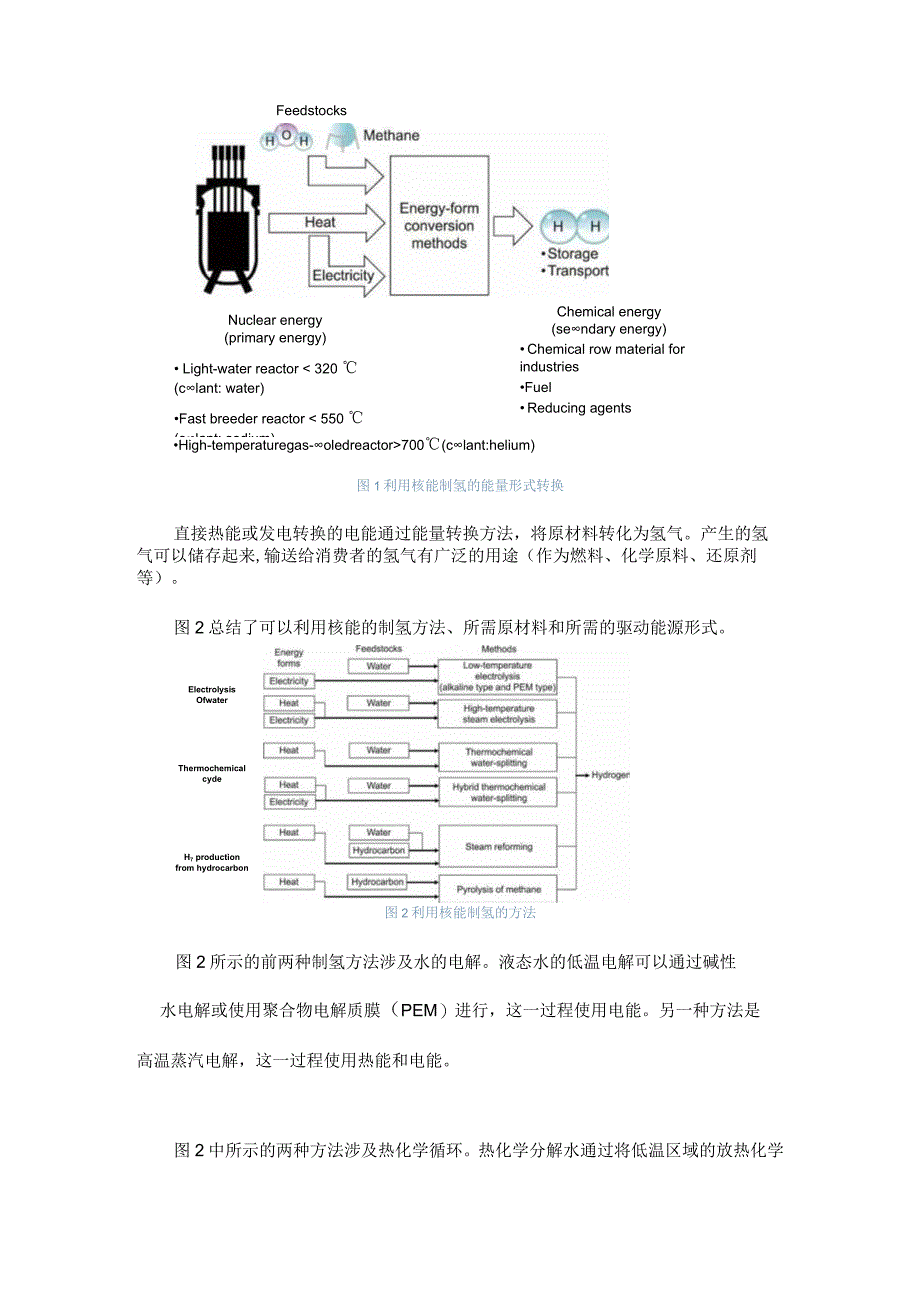

2、用途的氢气。将一次能源转化为氢气中的化学能正变得越来越重要。文章从能量形式转换的角度，描述了核能作为一种一次能源在制氢中可以发挥的作用。二、利用核能制氢的方法图1展示了利用核能制氢所涉及的能量形式转换。作为二次能源，氢气可以通过将水或碳氢化合物（化石资源）作为原料加入核能（一次能源）来生产。也就是说，这个过程将核能转化为氢气的化学能。产生热能的核反应堆包括以下反应堆类型，每个反应堆的热能可用温度从低到高排序：轻水反应堆（冷却剂：FeedstocksNuclear energy(primary energy) Light-water reactor 320 (clant: water)Fast
3、breeder reactor 700(clant:helium)图1利用核能制氢的能量形式转换直接热能或发电转换的电能通过能量转换方法，将原材料转化为氢气。产生的氢气可以储存起来,输送给消费者的氢气有广泛的用途（作为燃料、化学原料、还原剂等）。图2总结了可以利用核能的制氢方法、所需原材料和所需的驱动能源形式。Thermochemical cydeElectrolysis OfwaterH7 production from hydrocarbon图2利用核能制氢的方法图2所示的前两种制氢方法涉及水的电解。液态水的低温电解可以通过碱性水电解或使用聚合物电解质膜（PEM）进行，这一过程使用电能。另

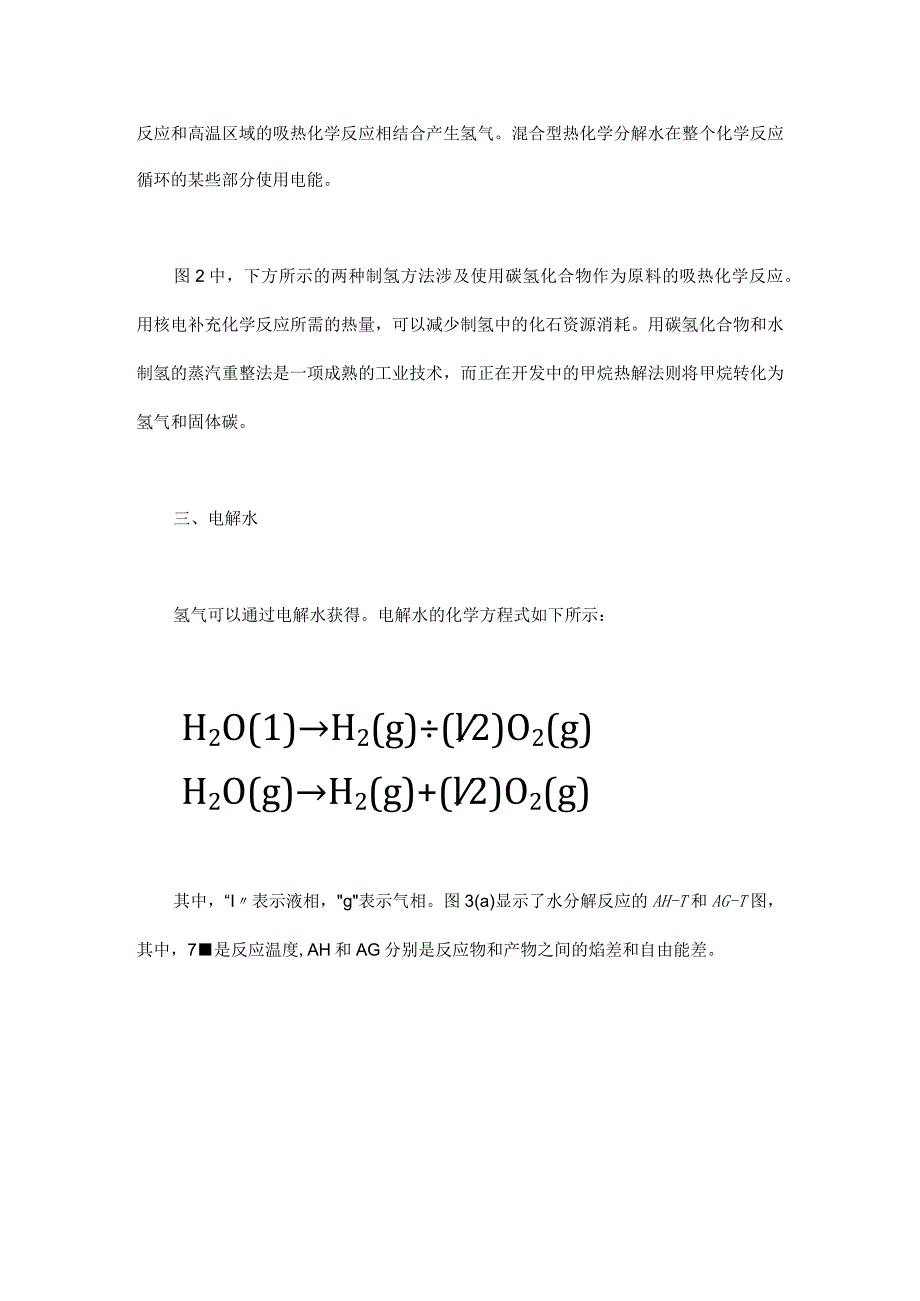

4、一种方法是高温蒸汽电解，这一过程使用热能和电能。图2中所示的两种方法涉及热化学循环。热化学分解水通过将低温区域的放热化学反应和高温区域的吸热化学反应相结合产生氢气。混合型热化学分解水在整个化学反应循环的某些部分使用电能。图2中，下方所示的两种制氢方法涉及使用碳氢化合物作为原料的吸热化学反应。用核电补充化学反应所需的热量，可以减少制氢中的化石资源消耗。用碳氢化合物和水制氢的蒸汽重整法是一项成熟的工业技术，而正在开发中的甲烷热解法则将甲烷转化为氢气和固体碳。三、电解水氢气可以通过电解水获得。电解水的化学方程式如下所示：H2O(1)H2(g)(l2)O2(g)H2O(g)H2(g)+(l2)O2(g
5、)其中，“I表示液相，g表示气相。图3(a)显示了水分解反应的AH-T和AG-T图，其中，7是反应温度,AH和AG分别是反应物和产物之间的焰差和自由能差。(1)H2O(lH2()(12)O2(0)(2)H2O(g)H,(g)(12)O,(g) Lighbwater reactor 320 *CFast breeder reactor 700 *C (a)(Lo2)9v图3(a)水分解反应的AH-T和AG-T图;(b)高温蒸汽电解的能量转换图为了分解液态水以获得气态氢(ImoI)和氧(0.5mol),需要与图3(a)中标明的(i)+(ii)+(iii)中的能量相应的总能量(286kJ)。至少必须
6、添加对应于(iii)中能量的自由能(237kJ)作为电能。在低温水电解中，所有的能量(i)+(ii)+(iii)都是由电能提供。另一方面，在高温蒸汽电解中，水的汽化潜热(i)可以由热能提供，这样所需能量就会相应减少。原则上，AH(ii)的能量可以由外部以热能提供；在实践中，一个主流的方法是通过给电解池通电，将电能转化为焦耳热(同时承受这种娴损失)，这被称为热中性条件。由于低温水电解法可以仅由电能驱动，因此可以使用轻水反应器、快中子增殖反应器或高温气冷反应器作为能源。高温蒸汽电解所需的水汽化热(i)也图3(b)展示了一个能量转换图，它利用高温蒸汽电解将核热能转换为氢气。该能量转换图以娴效比为指标
7、(纵轴)，比较了能量转换前后的熔值和佣值。一定温度下的热斓效比表示当温度下降到环境温度(25C)时潜在可用功(相对于焰)的百分比。原则上，制氢效率随着发电效率的提高而提高，从而导致更高的烟效比；也就是说，反应堆温度可以按以下顺序排列：轻水反应堆快中子增殖反应堆高温气冷反应堆。图3说明了使用高温气冷反应堆在900。C的温度下(作为示例)加热生产1mol氢气的过程。900。C时的热蟒效比为0.53。因此，原则上从焙值为456kJ的热量中可以获得242kJ的电能，另外214kJ必须作为废热排放到低温环境中。此外，在IOooC时可以从焰值为44kJ的热量中获得Imol的水蒸气。由于氢的标准蟒效比为0.
8、83,因此电能和水蒸气转换产生的氢气的焙值为286kJ,娴值为237kJ(娴损失为IOkJ)。以核热能为出发点，将其转化为氢能的高温蒸汽电解法可以理解为：原则上,456kJ的热量(900)和44kJ的热量(100oC)可以得到ImOl的氢气。由于蟒效比约为0.5(900)的核热能被转化为娴效比约为0.8的氢能，因此该过程必须包括近一半热能的废热。就像用于提高能源质量的热泵一样，通过将具有约0.1(100oC)媚效比的核热能转化为具有高炮效比的氢能，低温热能可以得到有效利用。四、热化学循环水的直接热分解需要几千度的高温。热化学循环是通过结合各种化学反应在更实用的100OoC或更低的温度水平下热分
9、解水的方法。作为热化学循环的示例，碘硫(IS)工艺(也称为Sl工艺)和混合硫工艺的硫族循环如下所述。IS过程由以下三个化学反应组成：H2SO4(g)H2O(g)+SO2(g)+(1/2)()2(g)(3)2HI(g)一H2(g)I2(g)(4)SO2(g)9I2(1)+16H2O(1)一H2SO4(aq)+4H2O(1)+2HI(aq)+8I2(1)+IOH2O(I)(5)其中，“aq表示水溶液。反应(3)是硫酸(HzSOD分解反应，在气相中热分解HzS(产生氧气，反应(4)是碘化氢(Hl)分解反应，在气相中热分解Hl产生氢气。反应(5)称为本生反应，是水、二氧化硫和碘反应生成硫酸和Hl的一种
10、液相反应。本生反应中产生的HzSO,和Hl可以通过液-液相分离现象分离为上层液相和下层液相。图4(a)显示了构成IS过程化学反应的AH-7和AG-T图液体和气体的热化学数据见文献，硫酸和Hl的稀释熔值和水合烯(无限稀释)见文献。HzSOa分解反应(3)在600。C以上进行，其中，AG为负值，并伴有大量吸热。Hl分解反应(4)是一个轻微吸热反应，在约500。C下进行。由于其AG虽小但为正，该反应偏向原料。因此，正在研究应用一种膜反应器，通过氢气分离膜从反应场中提取氢气(匕)作为产品，以改进这一反应。本生反应(5)在IoOoC以下进行，其中，AG为负值；并且产生大量放热。 H2SO4 (fl)H2
11、O (g) + SO2(g)(12)O2(g)(4)2HI (gHH2(g)l,(g)(5)SOg)*2(g)*16H7O(l)-H,SO4(aq) + 4H7O ()*(2HI (aq) WH7O (I)(6) SO2 (g) 6H,O(l)(HlSO4(q) 4H2O (I) H2(g)Temperature (eC) Light-water reactor 320 ,C Fast breeder reactor 700 *C(二 OWnO OVWeWV图4(a)热化学循环反应的AH-T和AG-T图:(b)热化学循环的能量转换图如上所述，通过在自由能变化为负值的温度范围内操作化学反应，热化
12、学循环可以仅由热能驱动。因此，该过程就像一个热机在工作，吸收高温热量并排出低温热量，产生分解水所需的功。混合硫工艺(也被称为WeStinghOIlSe工艺)是一种将反应(4)和(5)替换为反应(6)的方法。SO2(g)+6H2O(I)H2SO4(aq)+4H2O(I)+H2(g)(6)反应(6)是通过亚硫酸电解氧化得到氢气和H2SO4的液相电化学反应。这种对电能的利用在一定程度上将化学反应的数量简化为两个。反应在140。C或更低温度下进行，所需电压约为0.37V(25),如图4(a)所示，其优点是电压小于水电解所需的1.48Vo由于IS工艺和混合硫工艺需要600。C以上的高温反应场来驱动硫酸分
13、解反应(在实践中，应该在850。C左右才能获得高转化率)，因此高温气冷反应堆适合作为热源。图4(b)是用热化学循环将核热能转化为氢能的能量转换图。原则上，Imol的氢气可以从447kJ的热量(900)中获得。通过耗尽近一半约0.5(900)蟒效比的核热能，可以将核热能转化为具有约0.8高蟒效比的氢能。五、甲烷制氢甲烷是一种丰富的化石资源，有50年(210-m3)的探明储量和200年(810-m3)的可能储量。甲烷蒸汽重整法是一种通过在高温(800)下使天然气(即甲烷)等碳氢化合物燃料与蒸汽反应产生氢气(和CO?)的工艺。这种方法在工业上是一种成熟的技术，天然气(甲烷)重整占全球氢气总产量的48
