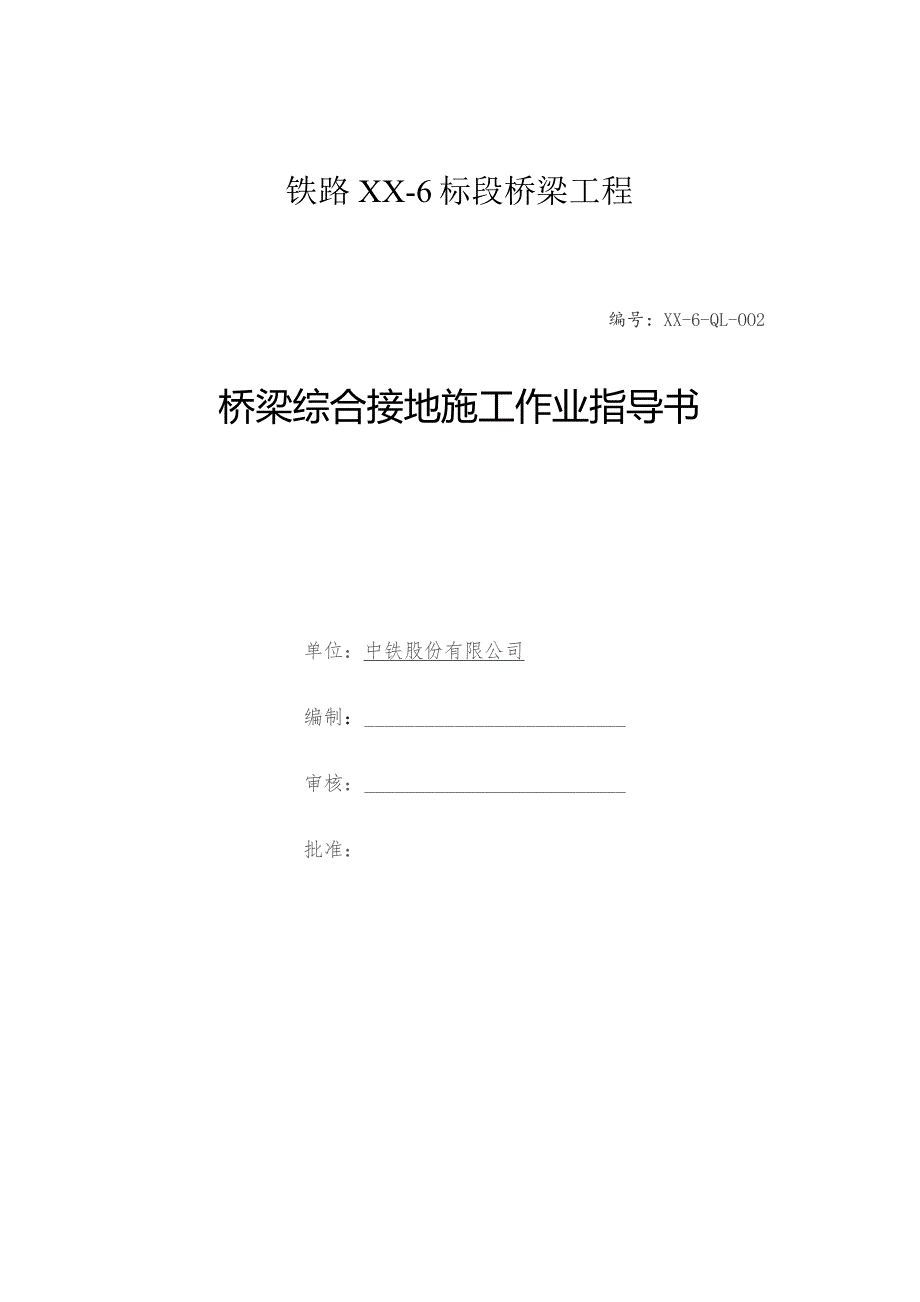

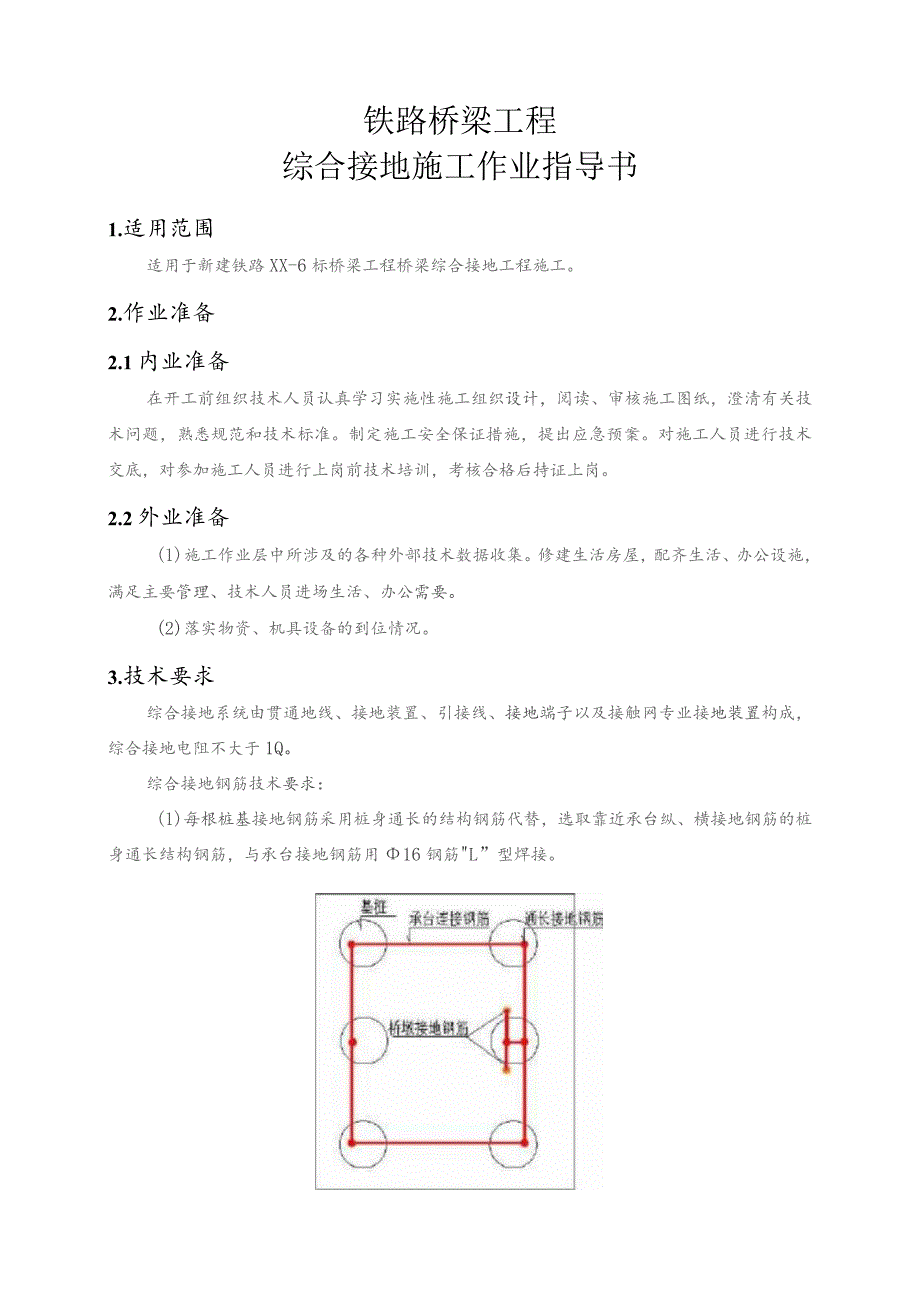

1、铁路XX-6标段桥梁工程编号：XX-6-QL-OO2桥梁综合接地施工作业指导书单位：中铁股份有限公司编制：审核：批准：铁路桥梁工程综合接地施工作业指导书1.适用范围适用于新建铁路XX-6标桥梁工程桥梁综合接地工程施工。2.作业准备2.1内业准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业准备(1)施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要
2、。(2)落实物资、机具设备的到位情况。3.技术要求综合接地系统由贯通地线、接地装置、引接线、接地端子以及接触网专业接地装置构成，综合接地电阻不大于1Q。综合接地钢筋技术要求：(1)每根桩基接地钢筋采用桩身通长的结构钢筋代替，选取靠近承台纵、横接地钢筋的桩身通长结构钢筋，与承台接地钢筋用16钢筋L”型焊接。(2)承台底层钢筋网兼作接地连接用，钢筋网纵横钢筋与桩基接地钢筋处采用16钢筋L型焊接。(3)墩身在大里程方向距桥墩外轮廓线IoCm、距线路中心线60Cm左右侧处设两根专用的16钢筋作为接地钢筋，并相应在墩顶设两个接地端子。(4)T(箱)梁顶板内前后距离梁端75Cm处各选择2根25桥面内横向通
3、长的结构钢筋作为接地钢筋，并与防护墙底纵向专用接地钢筋通过中16钢筋L”型焊接。(5)在T(箱)梁顶板横向接地钢筋之间，由防护墙底专用纵向接地钢筋，每2m引出一根中16专用接地钢筋。桥梁接地端子技术要求：每个桥缴设置2个接地端子，在墩顶位置。无声屏障梁共设8个接地端子，有声屏障梁共设IO个接地端子。(1)梁底接地端子采用20钢筋自桥面沿腹板向下引出，距梁端75cm,小里程侧设2个接地端子。梁体浇筑时，接地端子定位在底模上，脱模后接地端子与梁底面平齐。(2)桥面通信信号电缆槽底接地端子距梁端75cm,由顶板内兼做横向接地的钢筋焊接引出，浇筑混凝土时采用定位钢筋控制标高、位置，接地端子顶面高出梁面

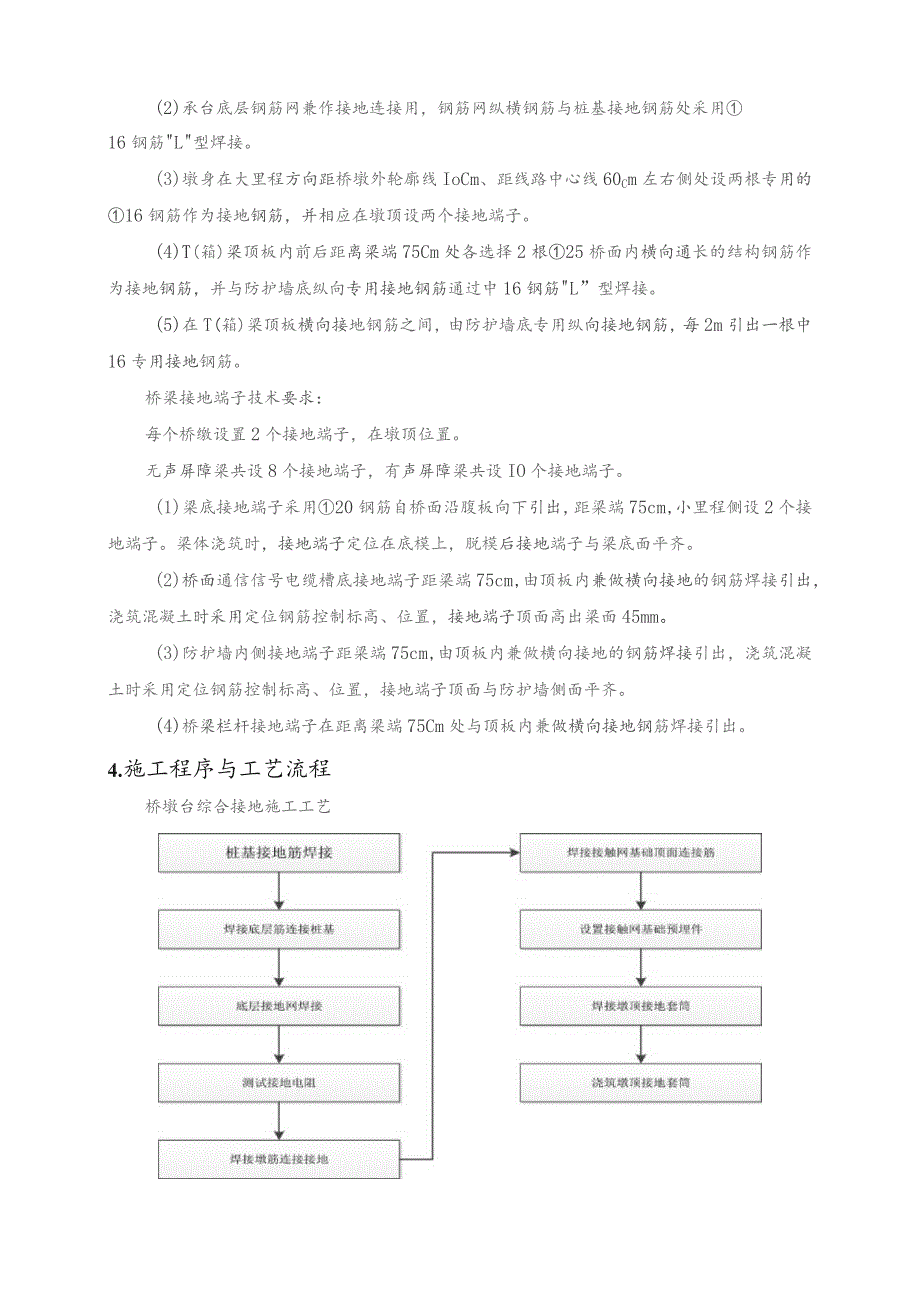

4、45mm。(3)防护墙内侧接地端子距梁端75cm,由顶板内兼做横向接地的钢筋焊接引出，浇筑混凝土时采用定位钢筋控制标高、位置，接地端子顶面与防护墙侧面平齐。(4)桥梁栏杆接地端子在距离梁端75Cm处与顶板内兼做横向接地钢筋焊接引出。4.施工程序与工艺流程桥墩台综合接地施工工艺梁体综合接地系统施工工艺5.施工要求5.1桥墩台综合接地施工要求(1)在加工桩基础钢筋笼时，选取桩基础钢筋笼的一根钢筋作为接地钢筋，此钢筋要求通长，不移长时必须采取双面焊接连接。(2)进行承台钢筋绑扎时，选取承台底层钢筋，在每根桩位处纵、横向布置钢筋接地网，焊接底层纵向钢筋与桩基接地钢筋连接，焊接采用双L”形焊接。(3)焊
5、接底层钢筋形成接地网，测试接地电阻是否符合要求。如接地电阻不合格，可采取多焊桩基钢筋与底层钢筋连接进行补救，直至测试接地电阻满足要求。(4)根据墩身尺寸，在大里程测距线路中心线60Cm左右两侧、距桥墩侧面IOCm处布置两根16桥墩接地钢筋，采用双“L形焊接桥墩接地钢筋与接地网钢筋连接。(5)进行墩身上部钢筋绑扎时，焊接桥墩顶部接地套筒与桥墩接地钢筋连接。浇筑墩顶混凝土时，固定校核接地套简，做好保护。(6)在施浇筑前后，用硬的塑料布包裹或用特制的盖子盖住端子头部，并用胶带纸粘贴包裹牢固，确保端子里面不进水泥浆或生锈。5.2梁体综合接地施工要求5.2.1梁体综合接地技术要求(1)桥梁地段贯通地线铺
6、设在两侧的通信信号电缆槽内，接地极应充分利用桥墩基础位置。(2)简支梁梁部一共设置8个桥隧型接地端子，分别为梁部两侧防护墙上两个、电力电缆槽内两个、竖墙基础上两个、梁底两个。这些端子均设置在梁部的小里程端，并且通过梁体钢筋可靠连接。(3)与桥台相连的梁体，在大里程端需在梁底增设2个接地端子。梁体混凝土浇筑钱和梁体外检时须进行电阻测试，电阻应不大于IC。5.2.2梁体综合接地端子及接地钢筋焊接要求(1)底模板预留梁底接地端子孔，通过底模板预留孔安装接地端子，固定牢固。(2)顶板、底腹板钢筋绑扎时在接地钢筋上用红油漆做标识，确保接地钢筋搭接无误，接地钢筋单面搭接焊焊缝长度2100mm,双面搭接焊焊
7、缝长度255mm。(3)在梁顶按图纸设计尺寸，定位接地端子位置。5.2.3梁体综合接地技术标准及质量要求(1)综合接地系统由贯通地线、接地装置及引接线等构成，在综合接地系统中，建筑物、构造物及设备在贯通地线接入处的接地电阻不应大于1Q。(2)结构物内兼有接地功能(含连接)的结构钢筋和专用接地钢筋直径不应小于16mmo当结构物内兼有接地功能(含连接)的结构钢筋的截面不满足要求时，可将相邻的两根结构钢筋并接适用(无需改变钢筋间距)，也可采用局部更换为16钢筋。(3)结构物内的接地钢筋之间均要求可靠焊接，保证电气连接，焊接方法及焊缝要求如图所示：双面搭接焊长度不小于55mm,单面搭接焊长度不小于IO
8、omm,焊缝厚度不小于4mm,钢筋间十字交叉时采用直径16mm的L形钢筋进行焊接。图1、双边焊接，搭接长度不小于55,断面示意：Fj 焊缝厚度不小于40.图2、单边焊接，搭接长度不小于100,断面示意：P 焊缝厚度不小于4mtPIOOmrn .j255r11n图3、接地钢筋交叉点焊接示意图，采用14或16的L”形钢筋进行焊接,焊接长度及焊缝厚度须满足图一、图二要求，（4）对施工中外露的接地钢筋进行防腐处理，采用涂水泥浆的方式。（5）接地端子应直接灌注在结构混凝土中，接地端子采用不锈钢制造，材质应满足设计要求，并应配置防异物堵塞的端子孔塞，以防止后续工程施工时异物堵塞端子孔。5.3桥面系综合接地
9、施工要求混凝土浇筑前，在梁梁端各布置横向接地钢筋一根，梁体布置纵向接地钢筋4根,纵横向钢筋采用L形焊接在一起。在梁梁端焊接保护层横向接地钢筋连接防护墙引上接地钢筋。在梁的小里程端，防护墙线路侧，焊接接地端子连接防护墙引上接地钢筋。防护墙上部墙内设置纵向接地钢筋，与防护墙引上接地钢筋焊接在一起。6.劳动组织施工人员配置应与施工方案、工期要求进行合理搭配。综合接地安装一般需要人员3至5人。7.质量控制及检验7.1质量控制（1）接地钢筋复核图纸设计要求；（2）接地钢筋的焊缝长度和焊接质量满足要求；（3）接地端子的设置位置和焊接质量满足要求。7.2质量检测(1)接地钢筋的焊缝厂服满足图纸设计要求检测方
10、法：用尺量每个焊缝长度。(2)接地电阻值不大于IQ检测方法：各工序施工过程中接地钢筋焊接完成后，采用接地电阻仅对接地电阻进行测试。(3)接地端子的设置位置满足图纸设计要求检测方法：尺量。8.安全及环保要求8.1安全要求(1)施工人员上岗操作一律佩戴安全帽，孔下作业人员应系保险绳，特殊工种要经过专业培训并持证上岗。(2)机械安全管理措施：设备管理人员不得擅自离岗，同时要经常检查各种施工机械的状态，保证施工机械不带病作业，所有施工机具设备均应亲定期检查并有安全员的签字记录。(3)安全用电措施：现场电工人员不准离开岗位，并经常检查用电设施是否安全，做到专人专管，无证人员不准操作，保证施工用电安全，经常检查临时用电TN-S接零保护系统。(4)在现场周围配备、设立并维修必要的标志牌，为施工人员和公众提供安全个方便.(5)现场施工中所有用电一律由配电箱接出，杜绝随意乱接现象，所有临时电源和移动电具要设置有效的漏电保护装置。(6)现场操作时应穿防滑、绝缘的鞋子，进场人员必须佩戴安全帽；高空作业人员必须正确佩戴安全带。8.2环保要求(1)综合接地端子及其他包装材料不能随意乱扔。(2)按照环保部门要求集中处理实验及生活中产生的污水及废水。(3)维护自然生态平衡的措施：保护当地自然植被，采取措施使地表植被的损失减少到最低限度。
