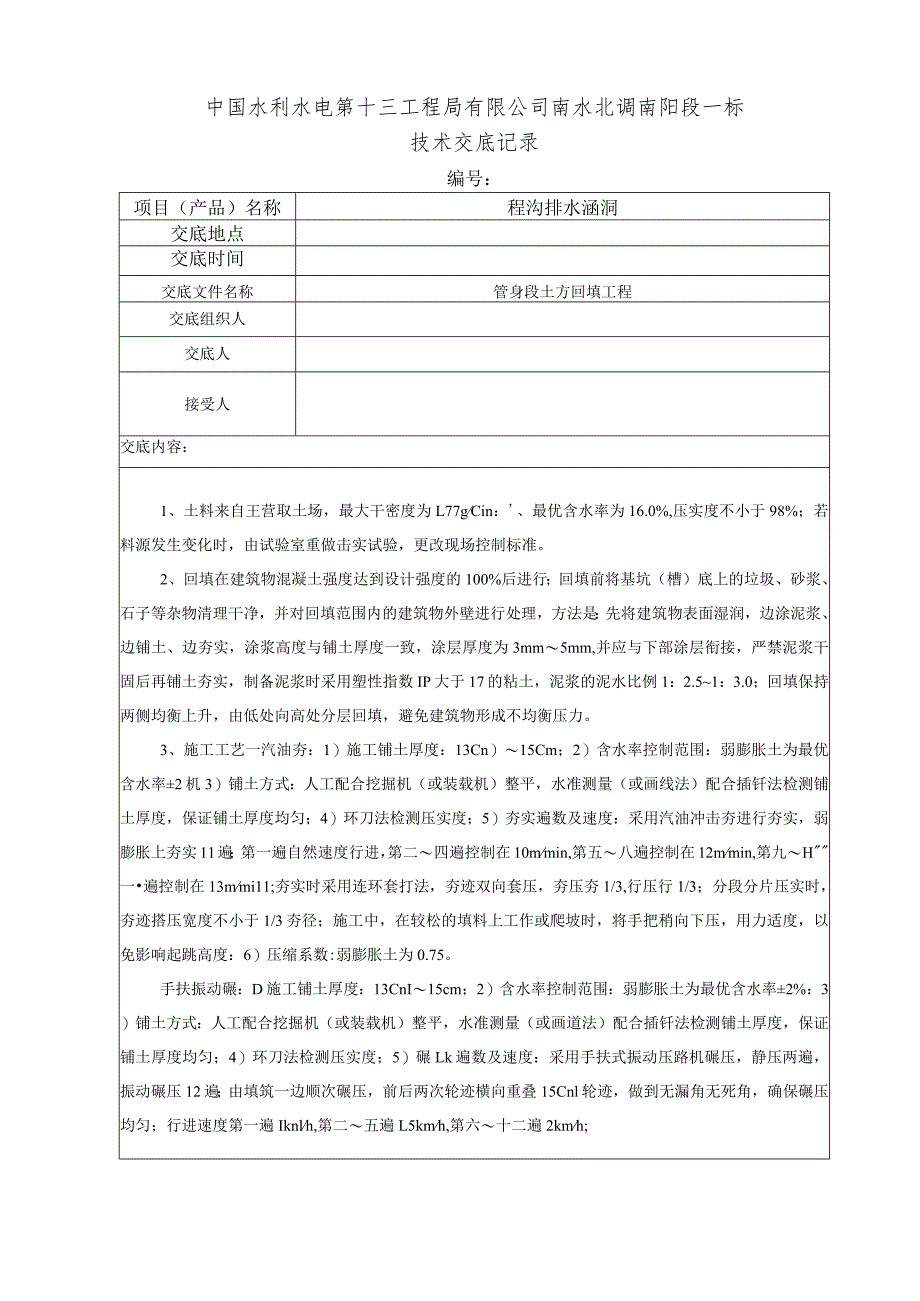

1、中国水利水电第十三工程局有限公司南水北调南阳段一标技术交底记录编号：项目（产品）名称程沟排水涵洞交底地点交底时间交底文件名称管身段土方回填工程交底组织人交底人接受人交底内容：1、土料来自王营取土场，最大干密度为L77gCin：、最优含水率为16.0%,压实度不小于98%；若料源发生变化时，由试验室重做击实试验，更改现场控制标准。2、回填在建筑物混凝土强度达到设计强度的100%后进行；回填前将基坑（槽）底上的垃圾、砂浆、石子等杂物清理干净，并对回填范围内的建筑物外壁进行处理，方法是：先将建筑物表面湿润，边涂泥浆、边铺土、边夯实，涂浆高度与铺土厚度一致，涂层厚度为3mm5mm,并应与下部涂层衔接，
2、严禁泥浆干固后再铺土夯实，制备泥浆时采用塑性指数IP大于17的粘土，泥浆的泥水比例1：2.51：3.0；回填保持两侧均衡上升，由低处向高处分层回填，避免建筑物形成不均衡压力。3、施工工艺一汽油夯：1）施工铺土厚度：13Cn）15Cm；2）含水率控制范围：弱膨胀土为最优含水率2机3）铺土方式：人工配合挖掘机（或装载机）整平，水准测量（或画线法）配合插钎法检测铺土厚度，保证铺土厚度均匀；4）环刀法检测压实度；5）夯实遍数及速度：采用汽油冲击夯进行夯实，弱膨胀上夯实11遍；第一遍自然速度行进，第二四遍控制在10mmin,第五八遍控制在12mmin,第九H一遍控制在13mmi11;夯实时采用连环套打法
3、，夯迹双向套压，夯压夯1/3,行压行1/3；分段分片压实时，夯迹搭压宽度不小于1/3夯径；施工中，在较松的填料上工作或爬坡时，将手把稍向下压，用力适度，以免影响起跳高度：6）压缩系数:弱膨胀土为0.75。手扶振动碾：D施工铺土厚度：13CnI15cm；2）含水率控制范围：弱膨胀土为最优含水率2%：3）铺土方式：人工配合挖掘机（或装载机）整平，水准测量（或画道法）配合插钎法检测铺土厚度，保证铺土厚度均匀；4）环刀法检测压实度；5）碾Lk遍数及速度：采用手扶式振动压路机碾压，静压两遍，振动碾压12遍；由填筑一边顺次碾压，前后两次轮迹横向重叠15Cnl轮迹，做到无漏角无死角，确保碾压均匀；行进速度第
4、一遍Iknlh,第二五遍L5kmh,第六十二遍2kmh;6）压缩系数:弱膨胀土为O.76。4、当回填面宽度能满足大型机械运行条件时，采用自卸汽车直接运送土料至填筑作业面，卸料方式采用进占法，每层虚铺厚度30cm“算方上料、定点卸料、随卸随平、定机定人、铺平把关、插钎检查”的方法，以保证铺土厚度均匀，管身两侧均衡上升（铺土前，在管身两侧墙身以及基坑壁上做好铺土厚度标记）。铺土找平采用推土机摊平，沿轴线或平行轴线进行，人工配合整平；推土机整平后，采用凸块碾进行碾压，由填筑一边向另一边顺次碾压，前后两次轮迹横向重叠20Cnb碾压区段间纵向重叠2.Om以上，做到无漏角无死角，确保碾压均匀。5、特殊部位
5、处理：a建筑物两侧0.5In范围内，采用人工铺土，冲击夯夯实，边沿死角部位可采用人工夯实；b、管身顶部回填，该区域土方回填首先采用自卸汽车运土到建筑物边界，由挖掘机倒土到管身顶部，然后人工摊铺，铺土厚度为15cm,冲击夯夯实。填筑50cm后卸料、铺筑及碾压方法同渠道土方填筑。c、土工布施工：管身分缝处用土工布包裹，人工摊铺；摊铺完成后，采用专用胶固定；施工中为确保土工布不受损害，该处首先用人工摊铺土料，然后再用推土机进行其余部位的土料摊铺，碾压采用人工配合冲击夯夯实。d、在穿渠建筑物基坑回填体与基坑边坡结合部，填筑过程中基坑坡面修挖成台阶，台阶修挖时严格控制，不得挠动碾压范围及铺土厚度以外区域
6、的坡体或填筑体。台阶宽度L=O.5XdXm,式中：d为填筑层压实厚度，m为回填基坑在填筑高程处边坡坡度。e基坑回填从最低处开始，分层水平夯实、逐层填压；回填过程中，先将填筑层面高程以下的局部坑槽填平夯实，建基面凸、凹不平的起伏差不大于15cm。f、基坑回填时，机械或机具不得碰撞结构及其结构物的防水保护层。在结构顶板50cm、箱涵两侧、需要保留的降水井周边50cm范围内以及管线周围采用人工或平板式蛙夯等小型机具夯填。穿渠建筑物箱涵两侧填土高度均衡上升,压实面的高差不应超过一个碾压层厚度，且不大于30cm。6、土工格栅施工：管身顶铺设3层单向拉伸聚丙烯土工格栅。单向土工格栅的筋材主强度方向应垂直于
7、墙面并应符合施工图纸要求。每幅格栅均需铺平、拉直，幅与幅之间的搭接1525cm,每隔E左右用U型钉将相邻的两幅格栅在搭接处与下层土层固定在一起。机械填土时，车轮与筋材间的距离至少应保持15cm。采用凸块碾碾压，近墙面的范围内用小型设备碾压。碾压时注意防止筋材移动，压实度满足设计要求。7、基坑降水：1）基坑坡面存在局部渗水区域或渗水带时，采取导引措施，防止渗水沿坡面漫溢，软化坡面土体.地下水位较高时，基坑回填期间不停止基坑降水，且保持填筑区域地下水位低于基坑作业面最低处以下不少于0.5L0m。2）对于基坑范围内废弃的水井（包括已完成降水任务的施工临时降水井），在回填到井口高程时，拔出降水井井口以
8、下3m深度范围内的井管，最上一层中强透水地层以下的井管段采用中粗砂回填，以上的井段采用粘土球回填；井口100CnI深度范围内修整成不陡1:0.5喇叭口，采用粘性土分层夯实。对于需要继续降水施工的临时降水井采取妥善保护措施。8、基坑回填：D基坑回填分区一根据穿渠建筑物基坑回填施工技术要求中3.1条规定:程沟排水涵洞划分为I区、II区、IV区、V区。其中：I区指穿渠建筑物顶板顶面上方渠道断面填筑区；山区指当穿渠建筑物水平段顶板顶面高于穿渠建筑物进出口河道地面时，渠道两侧渠堤或一级马道的路缘石铅直面对应的基坑底面交点连线以下区域；IV区指当穿渠建筑物水平段顶板顶面低于穿渠建筑物进出口河道地面时，渠道
9、两侧渠堤或一级马道路缘石铅直面对应的基坑底面交点分别于穿渠建筑物水平段顶板顶面下移100cm后两端点连线以下基坑区域；11区指I区与W区或I区与区IV之间的区域；V区指在穿渠涵管进出口两端箱涵两外侧沿箱涵轴线方向尺寸200Cnb垂直涵管两外侧面法线方向有效宽度50cm。2）分区回填材料一根据穿渠建筑物基坑回填施工技术要求中3.2条规定：a、除V区外，程沟排水涵洞回填弱膨胀土，b、V区：在穿渠涵管进出口两端箱涵两外侧设置排水反滤体，该排水反滤体沿箱涵轴线方向尺寸200Cnb垂直涵管两外侧面法线方向有效厚度50cm。所有穿渠建筑物进出口翼墙墙后均需设50Cm厚排水反滤体。当在穿渠涵管进出口两端箱涵
10、两外侧设有排水反滤体时，与建筑物进出口翼墙墙后的排水体相通。排水反滤体采用宽级配天然砂砾料填筑。9、基坑回填体的预沉降时间：1）所有穿渠建筑物基坑回填在渠道工程渠堤、改性土换填前完成，且待回填区沉降变形基本稳定后方可实施后续施工项目作业，沉降变形稳定情况可根据距箱涵外壁面200cm处回填土顶面沉降变形情况判断，满足以下条件之一者即可认为基本稳定：A.监测点最后一周的沉降变形量小于自基坑回填完成之日起总沉降量的10乐且小于前一周沉降量的1/3。B.监测时段中，连续3周监测的总沉降变形量小于5cm,且计量时段的第3周沉降量小于前一周沉降量的l3oC.监测时段中，连续2周监测的总沉降变形量小于2cm
11、,且计量时段的第2周沉降量小于前一周沉降量的1/2。2）沉降仪器及观测点设置沉降观测点设置在箱涵外壁面200cm处，管身两侧距首尾1/3处对称布置四个观测点；10、施工注意事项:1）进行建基面清理时，保证基础面土壤不受扰动；2）根据工程特点，在阴雨和烈日天气下要注意覆盖保护，保持土料含水率的稳定；3）对参加施工的管理、技术人员、机械操作人员进行技术交底，使其掌握基本施工要领，同时进行安全教育，杜绝违章操作。4）机械操作人员工作前，对所使用的机械设备进行安全检查，严禁机械带病使用，严禁人员酒后作业。5）机械操作人员只要离开机械设备，必须按规定将机械平稳停放于安全位置，并将驾驶室锁好，或把电器控制设备的控制箱拉闸上锁。6）回填边坡严禁出现倒坡现象；7）穿渠建筑物两侧回填全程录像。
