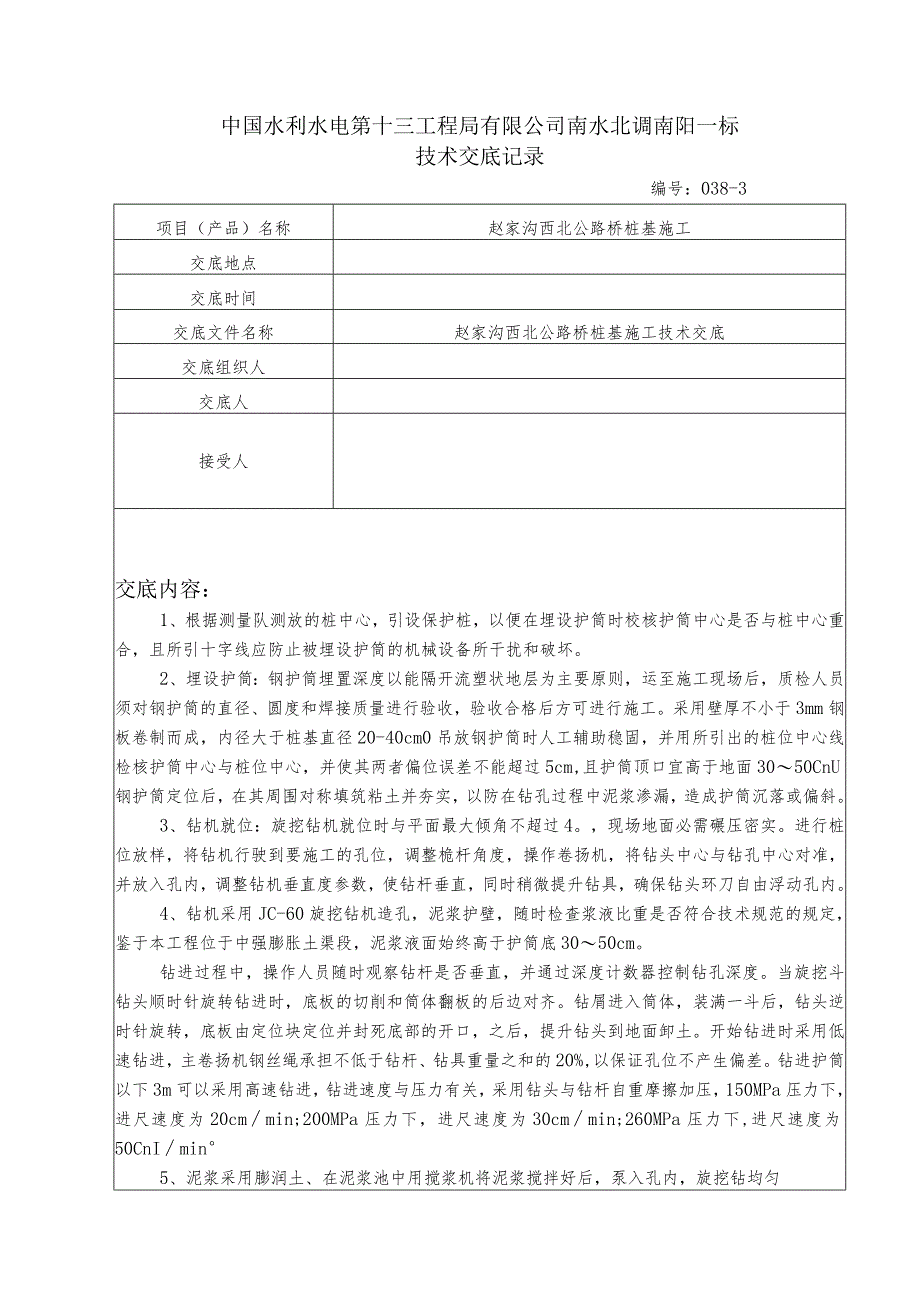

1、中国水利水电第十三工程局有限公司南水北调南阳一标技术交底记录编号：038-3项目（产品）名称赵家沟西北公路桥桩基施工交底地点交底时间交底文件名称赵家沟西北公路桥桩基施工技术交底交底组织人交底人接受人交底内容：1、根据测量队测放的桩中心，引设保护桩，以便在埋设护筒时校核护筒中心是否与桩中心重合，且所引十字线应防止被埋设护筒的机械设备所干扰和破坏。2、埋设护筒：钢护筒埋置深度以能隔开流塑状地层为主要原则，运至施工现场后，质检人员须对钢护筒的直径、圆度和焊接质量进行验收，验收合格后方可进行施工。采用壁厚不小于3mm钢板卷制而成，内径大于桩基直径20-40cm0吊放钢护筒时人工辅助稳固，并用所引出的桩
2、位中心线检核护筒中心与桩位中心，并使其两者偏位误差不能超过5cm,且护筒顶口宜高于地面3050CnU钢护筒定位后，在其周围对称填筑粘土并夯实，以防在钻孔过程中泥浆渗漏，造成护筒沉落或偏斜。3、钻机就位：旋挖钻机就位时与平面最大倾角不超过4。，现场地面必需碾压密实。进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头环刀自由浮动孔内。4、钻机采用JC-60旋挖钻机造孔，泥浆护壁，随时检查浆液比重是否符合技术规范的规定，鉴于本工程位于中强膨胀土渠段，泥浆液面始终高于护筒底3050cm。钻进
3、过程中，操作人员随时观察钻杆是否垂直，并通过深度计数器控制钻孔深度。当旋挖斗钻头顺时针旋转钻进时，底板的切削和筒体翻板的后边对齐。钻屑进入筒体，装满一斗后，钻头逆时针旋转，底板由定位块定位并封死底部的开口，之后，提升钻头到地面卸土。开始钻进时采用低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%,以保证孔位不产生偏差。钻进护筒以下3m可以采用高速钻进，钻进速度与压力有关，采用钻头与钻杆自重摩擦加压，150MPa压力下，进尺速度为20cmmin;200MPa压力下，进尺速度为30cmmin;260MPa压力下,进尺速度为50CnImin5、泥浆采用膨润土、在泥浆池中用搅浆机将泥浆搅拌好

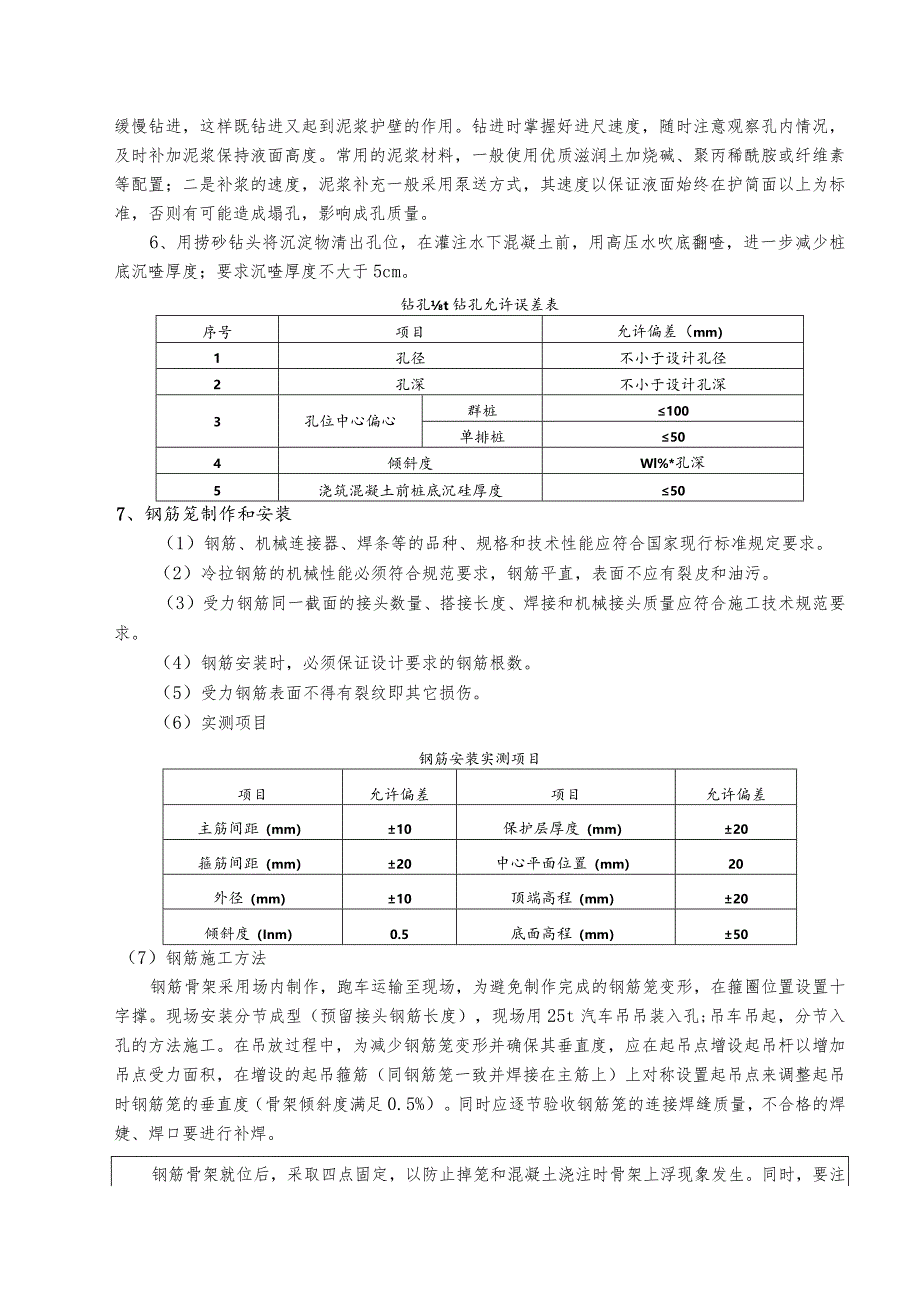

4、后，泵入孔内，旋挖钻均匀缓慢钻进，这样既钻进又起到泥浆护壁的作用。钻进时掌握好进尺速度，随时注意观察孔内情况，及时补加泥浆保持液面高度。常用的泥浆材料，一般使用优质滋润土加烧碱、聚丙稀酰胺或纤维素等配置；二是补浆的速度，泥浆补充一般采用泵送方式，其速度以保证液面始终在护简面以上为标准，否则有可能造成塌孔，影响成孔质量。6、用捞砂钻头将沉淀物清出孔位，在灌注水下混凝土前，用高压水吹底翻喳，进一步减少桩底沉喳厚度；要求沉喳厚度不大于5cm。钻孔t钻孔允许误差表序号项目允许偏差（mm）1孔径不小于设计孔径2孔深不小于设计孔深3孔位中心偏心群桩100单排桩504倾斜度Wl%*孔深5浇筑混凝土前桩底沉硅
5、厚度507、钢筋笼制作和安装（1）钢筋、机械连接器、焊条等的品种、规格和技术性能应符合国家现行标准规定要求。（2）冷拉钢筋的机械性能必须符合规范要求，钢筋平直，表面不应有裂皮和油污。（3）受力钢筋同一截面的接头数量、搭接长度、焊接和机械接头质量应符合施工技术规范要求。（4）钢筋安装时，必须保证设计要求的钢筋根数。（5）受力钢筋表面不得有裂纹即其它损伤。（6）实测项目钢筋安装实测项目项目允许偏差项目允许偏差主筋间距（mm）10保护层厚度（mm）20箍筋间距（mm）20中心平面位置（mm）20外径（mm）10顶端高程（mm）20倾斜度（Inm）0.5底面高程（mm）50（7）钢筋施工方法钢筋骨架采
6、用场内制作，跑车运输至现场，为避免制作完成的钢筋笼变形，在箍圈位置设置十字撑。现场安装分节成型（预留接头钢筋长度），现场用25t汽车吊吊装入孔;吊车吊起，分节入孔的方法施工。在吊放过程中，为减少钢筋笼变形并确保其垂直度，应在起吊点增设起吊杆以增加吊点受力面积，在增设的起吊箍筋（同钢筋笼一致并焊接在主筋上）上对称设置起吊点来调整起吊时钢筋笼的垂直度（骨架倾斜度满足0.5%）。同时应逐节验收钢筋笼的连接焊缝质量，不合格的焊婕、焊口要进行补焊。钢筋骨架就位后，采取四点固定，以防止掉笼和混凝土浇注时骨架上浮现象发生。同时，要注意钢筋笼能否顺利下放，沉放时不能碰撞孔壁；当吊放受阻时，不能加压强行下放，容

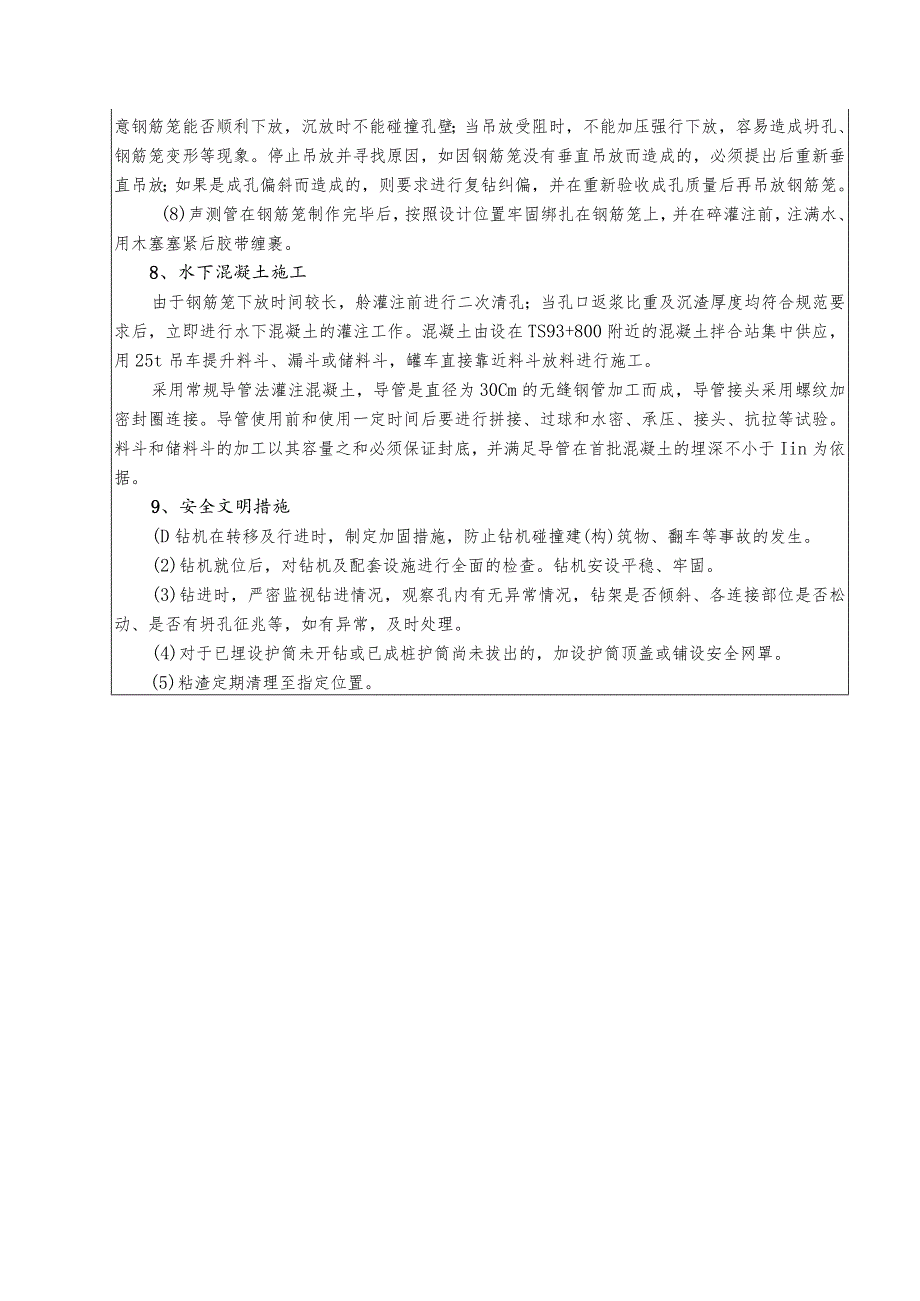

7、易造成坍孔、钢筋笼变形等现象。停止吊放并寻找原因，如因钢筋笼没有垂直吊放而造成的，必须提出后重新垂直吊放；如果是成孔偏斜而造成的，则要求进行复钻纠偏，并在重新验收成孔质量后再吊放钢筋笼。(8)声测管在钢筋笼制作完毕后，按照设计位置牢固绑扎在钢筋笼上，并在碎灌注前，注满水、用木塞塞紧后胶带缠裹。8、水下混凝土施工由于钢筋笼下放时间较长，舲灌注前进行二次清孔；当孔口返浆比重及沉渣厚度均符合规范要求后，立即进行水下混凝土的灌注工作。混凝土由设在TS93+800附近的混凝土拌合站集中供应，用25t吊车提升料斗、漏斗或储料斗，罐车直接靠近料斗放料进行施工。采用常规导管法灌注混凝土，导管是直径为30Cm的
8、无缝钢管加工而成，导管接头采用螺纹加密封圈连接。导管使用前和使用一定时间后要进行拼接、过球和水密、承压、接头、抗拉等试验。料斗和储料斗的加工以其容量之和必须保证封底，并满足导管在首批混凝土的埋深不小于Iin为依据。9、安全文明措施(D钻机在转移及行进时，制定加固措施，防止钻机碰撞建(构)筑物、翻车等事故的发生。(2)钻机就位后，对钻机及配套设施进行全面的检查。钻机安设平稳、牢固。(3)钻进时，严密监视钻进情况，观察孔内有无异常情况，钻架是否倾斜、各连接部位是否松动、是否有坍孔征兆等，如有异常，及时处理。(4)对于已埋设护筒未开钻或已成桩护筒尚未拔出的，加设护筒顶盖或铺设安全网罩。(5)粘渣定期清理至指定位置。
