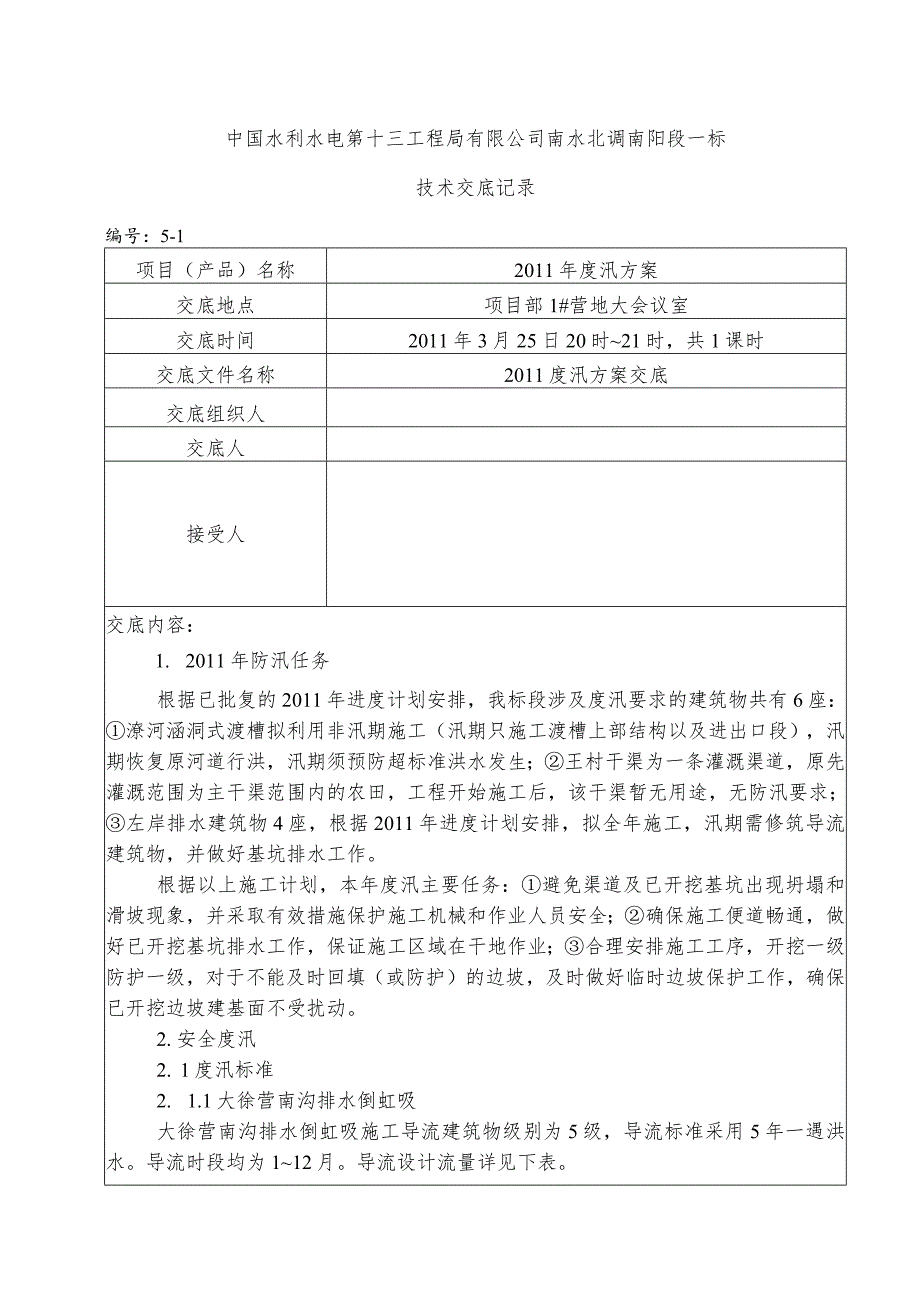

1、中国水利水电第十三工程局有限公司南水北调南阳段一标技术交底记录编号：5-1项目（产品）名称2011年度汛方案交底地点项目部1#营地大会议室交底时间2011年3月25日20时21时，共1课时交底文件名称2011度汛方案交底交底组织人交底人接受人交底内容：1. 2011年防汛任务根据已批复的2011年进度计划安排，我标段涉及度汛要求的建筑物共有6座：潦河涵洞式渡槽拟利用非汛期施工（汛期只施工渡槽上部结构以及进出口段），汛期恢复原河道行洪，汛期须预防超标准洪水发生；王村干渠为一条灌溉渠道，原先灌溉范围为主干渠范围内的农田，工程开始施工后，该干渠暂无用途，无防汛要求；左岸排水建筑物4座，根据2011年
2、进度计划安排，拟全年施工，汛期需修筑导流建筑物，并做好基坑排水工作。根据以上施工计划，本年度汛主要任务：避免渠道及已开挖基坑出现坍塌和滑坡现象，并采取有效措施保护施工机械和作业人员安全；确保施工便道畅通，做好已开挖基坑排水工作，保证施工区域在干地作业；合理安排施工工序，开挖一级防护一级，对于不能及时回填（或防护）的边坡，及时做好临时边坡保护工作，确保已开挖边坡建基面不受扰动。2.安全度汛2. 1度汛标准2. 1.1大徐营南沟排水倒虹吸大徐营南沟排水倒虹吸施工导流建筑物级别为5级，导流标准采用5年一遇洪水。导流时段均为112月。导流设计流量详见下表。工程名称重现期(年)导流流量(m7s)相应水位

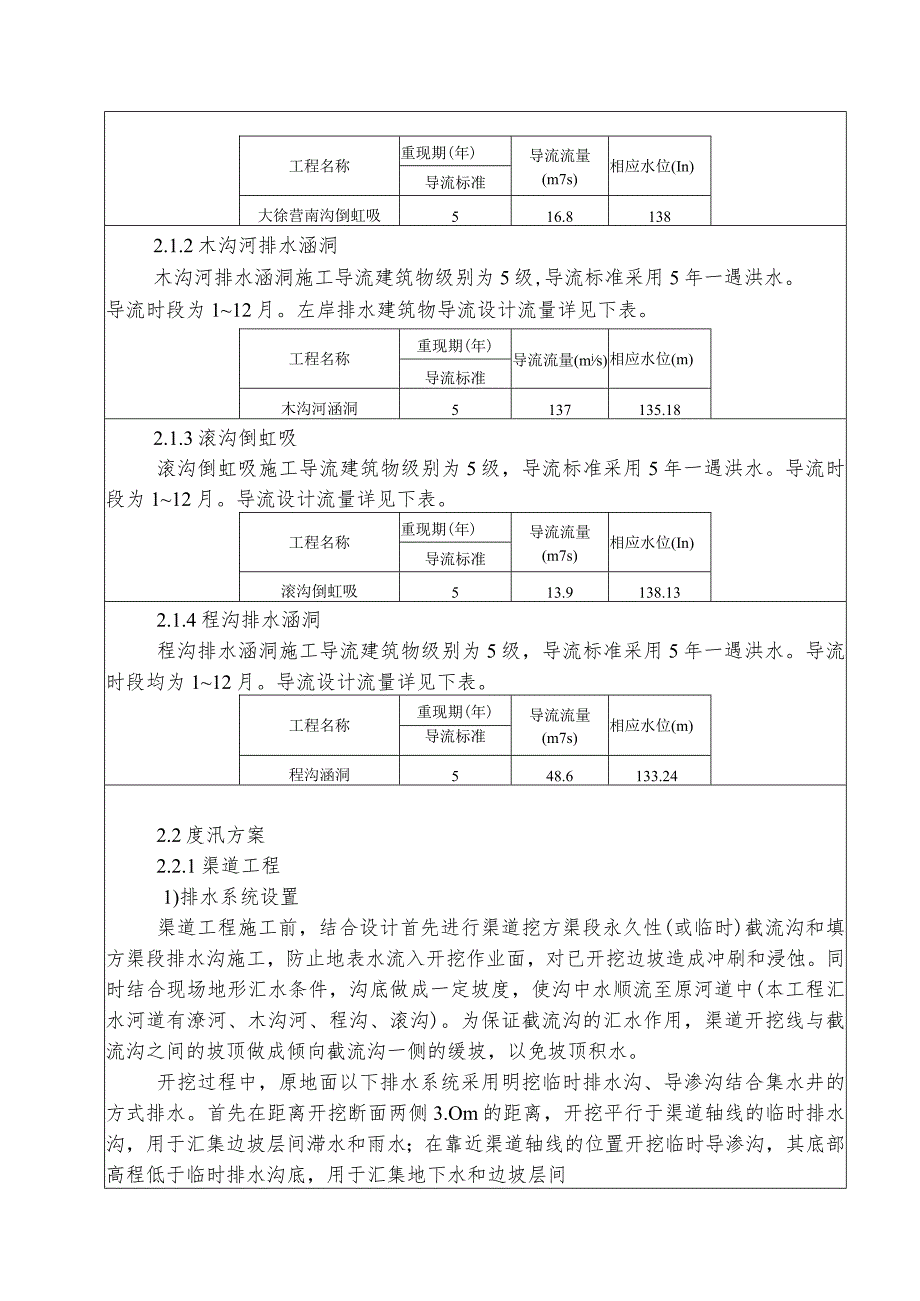

3、(In)导流标准大徐营南沟倒虹吸516.81382.1.2木沟河排水涵洞木沟河排水涵洞施工导流建筑物级别为5级,导流标准采用5年一遇洪水。导流时段为112月。左岸排水建筑物导流设计流量详见下表。工程名称重现期(年)导流流量(mis)相应水位(m)导流标准木沟河涵洞5137135.182.1.3滚沟倒虹吸滚沟倒虹吸施工导流建筑物级别为5级，导流标准采用5年一遇洪水。导流时段为112月。导流设计流量详见下表。工程名称重现期(年)导流流量(m7s)相应水位(In)导流标准滚沟倒虹吸513.9138.132.1.4程沟排水涵洞程沟排水涵洞施工导流建筑物级别为5级，导流标准采用5年一遇洪水。导流时段均为
4、112月。导流设计流量详见下表。工程名称重现期(年)导流流量(m7s)相应水位(m)导流标准程沟涵洞548.6133.242.2度汛方案2.2.1渠道工程1)排水系统设置渠道工程施工前，结合设计首先进行渠道挖方渠段永久性(或临时)截流沟和填方渠段排水沟施工，防止地表水流入开挖作业面，对已开挖边坡造成冲刷和浸蚀。同时结合现场地形汇水条件，沟底做成一定坡度，使沟中水顺流至原河道中(本工程汇水河道有潦河、木沟河、程沟、滚沟)。为保证截流沟的汇水作用，渠道开挖线与截流沟之间的坡顶做成倾向截流沟一侧的缓坡，以免坡顶积水。开挖过程中，原地面以下排水系统采用明挖临时排水沟、导渗沟结合集水井的方式排水。首先在

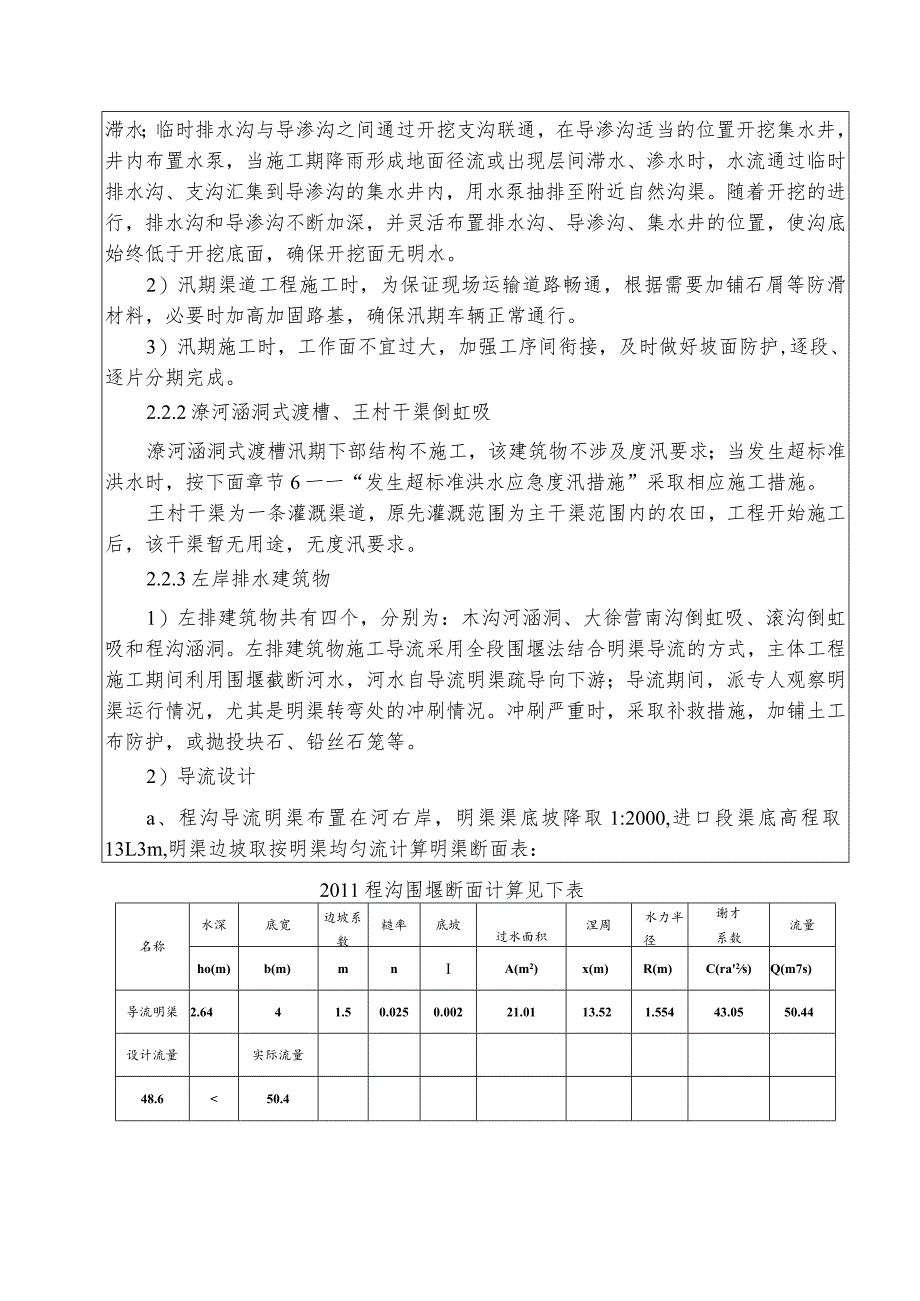

5、距离开挖断面两侧3.Om的距离，开挖平行于渠道轴线的临时排水沟，用于汇集边坡层间滞水和雨水；在靠近渠道轴线的位置开挖临时导渗沟，其底部高程低于临时排水沟底，用于汇集地下水和边坡层间滞水；临时排水沟与导渗沟之间通过开挖支沟联通，在导渗沟适当的位置开挖集水井，井内布置水泵，当施工期降雨形成地面径流或出现层间滞水、渗水时，水流通过临时排水沟、支沟汇集到导渗沟的集水井内，用水泵抽排至附近自然沟渠。随着开挖的进行，排水沟和导渗沟不断加深，并灵活布置排水沟、导渗沟、集水井的位置，使沟底始终低于开挖底面，确保开挖面无明水。2）汛期渠道工程施工时，为保证现场运输道路畅通，根据需要加铺石屑等防滑材料，必要时加高
6、加固路基，确保汛期车辆正常通行。3）汛期施工时，工作面不宜过大，加强工序间衔接，及时做好坡面防护,逐段、逐片分期完成。2.2.2潦河涵洞式渡槽、王村干渠倒虹吸潦河涵洞式渡槽汛期下部结构不施工，该建筑物不涉及度汛要求；当发生超标准洪水时，按下面章节6一一“发生超标准洪水应急度汛措施”采取相应施工措施。王村干渠为一条灌溉渠道，原先灌溉范围为主干渠范围内的农田，工程开始施工后，该干渠暂无用途，无度汛要求。2.2.3左岸排水建筑物1）左排建筑物共有四个，分别为：木沟河涵洞、大徐营南沟倒虹吸、滚沟倒虹吸和程沟涵洞。左排建筑物施工导流采用全段围堰法结合明渠导流的方式，主体工程施工期间利用围堰截断河水，河水
7、自导流明渠疏导向下游；导流期间，派专人观察明渠运行情况，尤其是明渠转弯处的冲刷情况。冲刷严重时，采取补救措施，加铺土工布防护，或抛投块石、铅丝石笼等。2）导流设计a、程沟导流明渠布置在河右岸，明渠渠底坡降取1:2000,进口段渠底高程取13L3m,明渠边坡取按明渠均匀流计算明渠断面表：2011程沟围堰断面计算见下表名称水深底宽边坡系数糙率底坡过水面积涅周水力半径谢才系数流量ho(m)b(m)mnIA(m2)x(m)R(m)C(ra2s)Q(m7s)导流明渠2.6441.50.0250.00221.0113.521.55443.0550.44设计流量实际流量48.648.6f7s,满足过流能力要
8、求。最终确定的导流明渠结构尺寸为：明渠采用梯形断面，顶宽1m,边坡1:1.5,进口端底高程13L3m,渠底坡度i=l2000,渠顶高程133.94m。b、滚沟导流明渠布置在河右岸，明渠渠底坡降取1:2000,进口段渠底高程取137.5m,明渠边坡取1.5。按明渠均匀流计算明渠断面表：2011滚沟围堰断面计算见下表名称水深底宽边坡系数糙率底坡过水面积湿周水力半径谢才系数流量ho(m)b(m)mnIA(m2)x(m)R(In)C(m7s)Q(m7s)导流明渠1.3351.50.0250.0029.309.800.95039.6616.08设计流量实际流量13.913.911)3s,满足过流能力要求
9、。最终确定的导流明渠结构尺寸为：明渠采用梯形断面，顶宽边坡1:1.5,进口端底高程137.4m,渠底坡度i=l2000,渠顶高程138.7m。c、木沟河导流明渠布置在河左岸，明渠渠底坡降取1:2000,进口段渠底高程取133.4m,明渠边坡取1:1.5。按明渠均匀流计算明渠断面表：2011木沟河围堰断面计算见下表名称水深底宽边坡系数糙率底坡过水面积湿周水力半径谢才系数流量h0(m)b(m)mnI(m2)x(m)R(m)C(m,7s)Q(m3s)导流明渠2.48161.50.0250.00248.9124.941.96144.75137.05设计流量实际流量137137m7s,满足过流能力要求。
10、最终确定的导流明渠结构尺寸为：明渠采用梯形断面，顶宽边坡1:1.5,进口端底高程133.4m,渠底坡度i=l2000,围堰顶高程135.88m。d、大徐营南沟导流明渠布置在河右岸，明渠渠底坡降取1:2000,进口段渠底高程取137.4m,明渠边坡取按明渠均匀流计算明渠断面表：2011大徐营南沟围堰断面计算见下表名称水深底宽边坡糙率底坡过水湿周水力谢才流量hll(m)b(m)mnIA(m2)x(m)R(m)C(m,7s)Q(m7s)导流明渠1.361.50.0250.00210.3310.690.96739.7818.1设计流量实际流量16.816.8m7s,满足过流能力要求。最终确定的导流明渠
11、结构尺寸为：明渠采用梯形断面，顶宽1m,边坡1:1.5,进口端底高程137.4m,渠底坡度i=l2000,渠顶高程138.7m。2. 2.4营区排水场区排水主要排除降雨、施工废水和其它途径来水；汛期设置专人巡视营区四周排水沟，及时疏导水流；对于生活废水，根据环保要求进行处理后，再排放。3. 3导流建筑物施工导流明渠采用Zn?挖掘机开挖、20T自卸汽车运输的方式进行施工。开挖采用立面开挖、一次开挖成型。开挖自下游端开始，向上游端推进，采用后退法施工。围堰利用导流明渠开挖出来的土方填筑（透水性土料除外），填筑采用进占法施工，自卸汽车将开挖出来的土方卸于围堰回填部位，由TY220推土机推料，边进占边
12、碾压。4. 4导流建筑物拆除在主河床内的永久建筑物施工完成并回填结束、河床内清理干净后，拆除上、下游围堰，恢复河床泄洪能力。拆除采用后退法施工，采用2?挖掘机挖装、20T自卸汽车运输至导流明渠回填处，废料运至指定弃土场。5. 5汛期基坑排水根据招标文件相关章节内容推测：本标段基坑日常排水量较小，只在基坑内开挖一条排水沟，用于排出基坑内的渗水、降雨、施工废水以及其它途径来水。排水沟距离基坑边坡坡脚不小于0.5%深0.50.8m,宽1叱沿排水沟在下游位置设置集水井，集水井容积36凌，配备23台3Kw7.5Kw的污水泵。6. 2011年度汛保证措施在项目经理的统一领导下，坚持“安全第一、预防为主、防
13、治结合、综合治理”的原则，健全各项责任制，强化责任意识，落实度汛措施,做到思想到位、组织到位、人员到位，在确保南阳一标工程2011年安全度汛的前提下，强力推进各项工作有序开展。6.1 组织措施项目部成立防汛领导小组，项目经理任组长，项目总工及安全总监任副组长，各部门负责人及施工班组长为小组主要成员。防汛领导小组负责组织雨期施工的生产、技术、质量、安全管理和物资的供应，以及雨期施工组织协调工作。防汛工作小组成员及职责详见下表：防汛工作小组主要成员及主要职责表职务姓名联系电话主要职责备注组长赵庆斌15225923999负责事故发生后的组织工作、并采取应急抢险措施和编写事故报告向上级汇报并做预案的实际效果的评价和修改工作。副组长黄云岗18638952586协助项目经理做好汛期日常管理工作；发生洪涝灾害时，协助项目经理组织应急救援工作，在救援现场设立现场临时应急指挥部，协调各应急队伍救援管理工作；事后组织对事故原因、经济损失等进行调查，做好赔偿和索赔工作；清理事故现场，消除社会负面影响，组织恢复生产。刘子超15964154535吴国柱15036235171主要成员闫金东15225923986做好汛期值班检查工作；在发生险情或洪涝灾害时，
