1、接头的基本形式CORPORATECULTUREOl接头的基本形式：焊接接头（简称接头）：用焊接方法连接的接头。焊接接头的基本类型名称焊缝形式一名称焊缝形式*对接接头小rO端螭知T形接头一斜对接接头一,”12L角掇授洪卷边接头I；搭接接头O封底对接接头户01选择接头形式时，主要根据产品的结构，并综合考虑受力条件、加工成本等因素。例如：对接接头具有受力均匀、节省金属等优点，故应用最多。但是，对接接头对下料尺寸和组装的要求比较严格。T形接头焊缝大多数情况下只承受较小的切应力或仅作为联系焊缝。搭接接头对装配要求不高，也易于装配，但接头承载能力低，一般用在不重要的结构中。02焊接接头的设计中对焊缝质量的

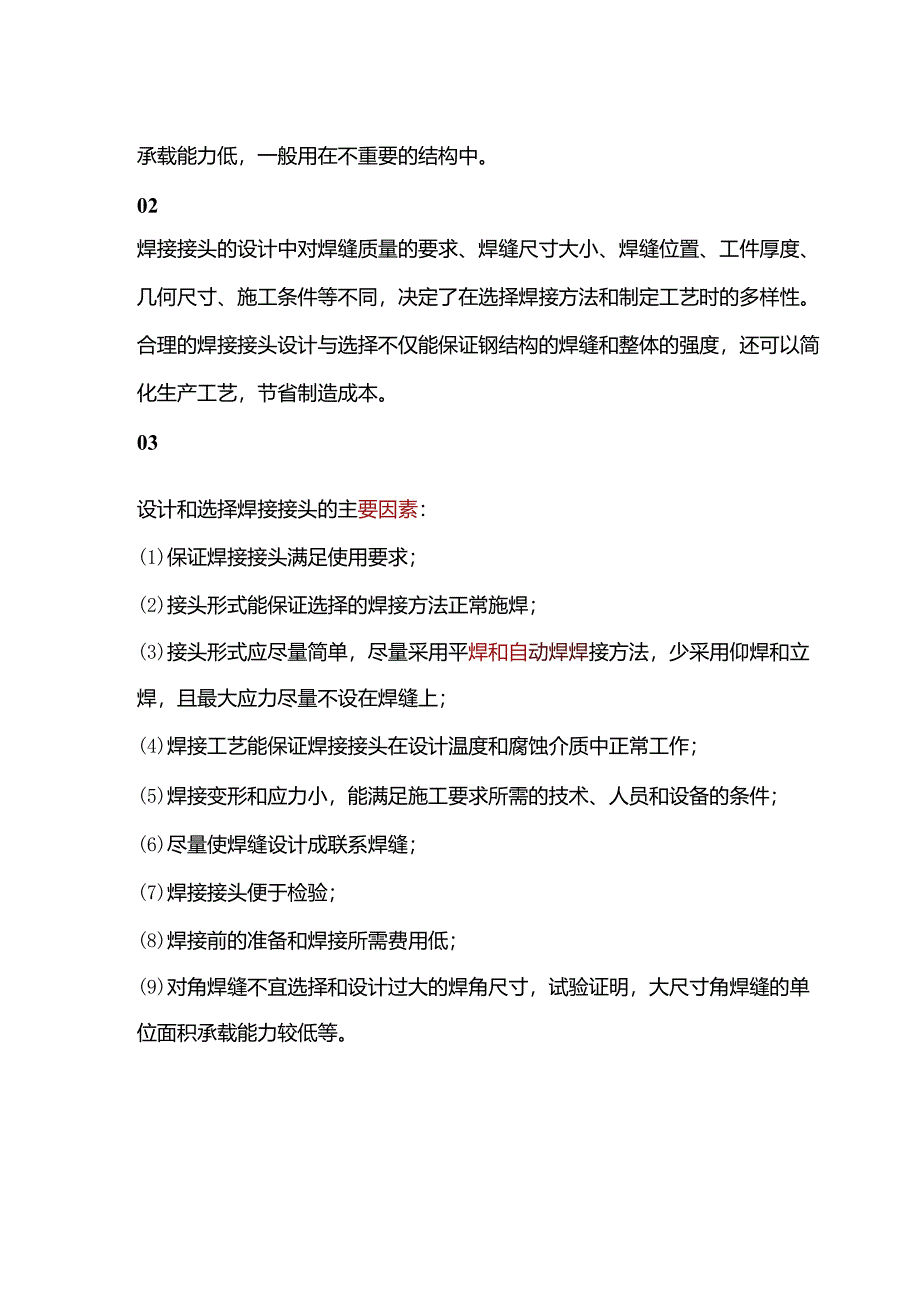

2、要求、焊缝尺寸大小、焊缝位置、工件厚度、几何尺寸、施工条件等不同，决定了在选择焊接方法和制定工艺时的多样性。合理的焊接接头设计与选择不仅能保证钢结构的焊缝和整体的强度，还可以简化生产工艺，节省制造成本。03设计和选择焊接接头的主要因素：(1)保证焊接接头满足使用要求；(2)接头形式能保证选择的焊接方法正常施焊；(3)接头形式应尽量简单，尽量采用平焊和自动焊焊接方法，少采用仰焊和立焊，且最大应力尽量不设在焊缝上；(4)焊接工艺能保证焊接接头在设计温度和腐蚀介质中正常工作；(5)焊接变形和应力小，能满足施工要求所需的技术、人员和设备的条件；(6)尽量使焊缝设计成联系焊缝；(7)焊接接头便于检验；(8)焊接前的准备和焊接所需费用低；(9)对角焊缝不宜选择和设计过大的焊角尺寸，试验证明，大尺寸角焊缝的单位面积承载能力较低等。表1-2,焊接接头形式的设计对比一受弯曲的焊缝应设讨在受拉的一侧，不得设计在受屐堤的一侧CTT避免焊缝布置在应力集中处焊缝应避开应力量大处,加工面应避免有焊缝阵,J三?自动饵贸,白幼饵机自动焊的焊缝位置应设计在焊接设备调整次数和工件翻转次数最少的部位7X=机头.惟与H=三f(C,
