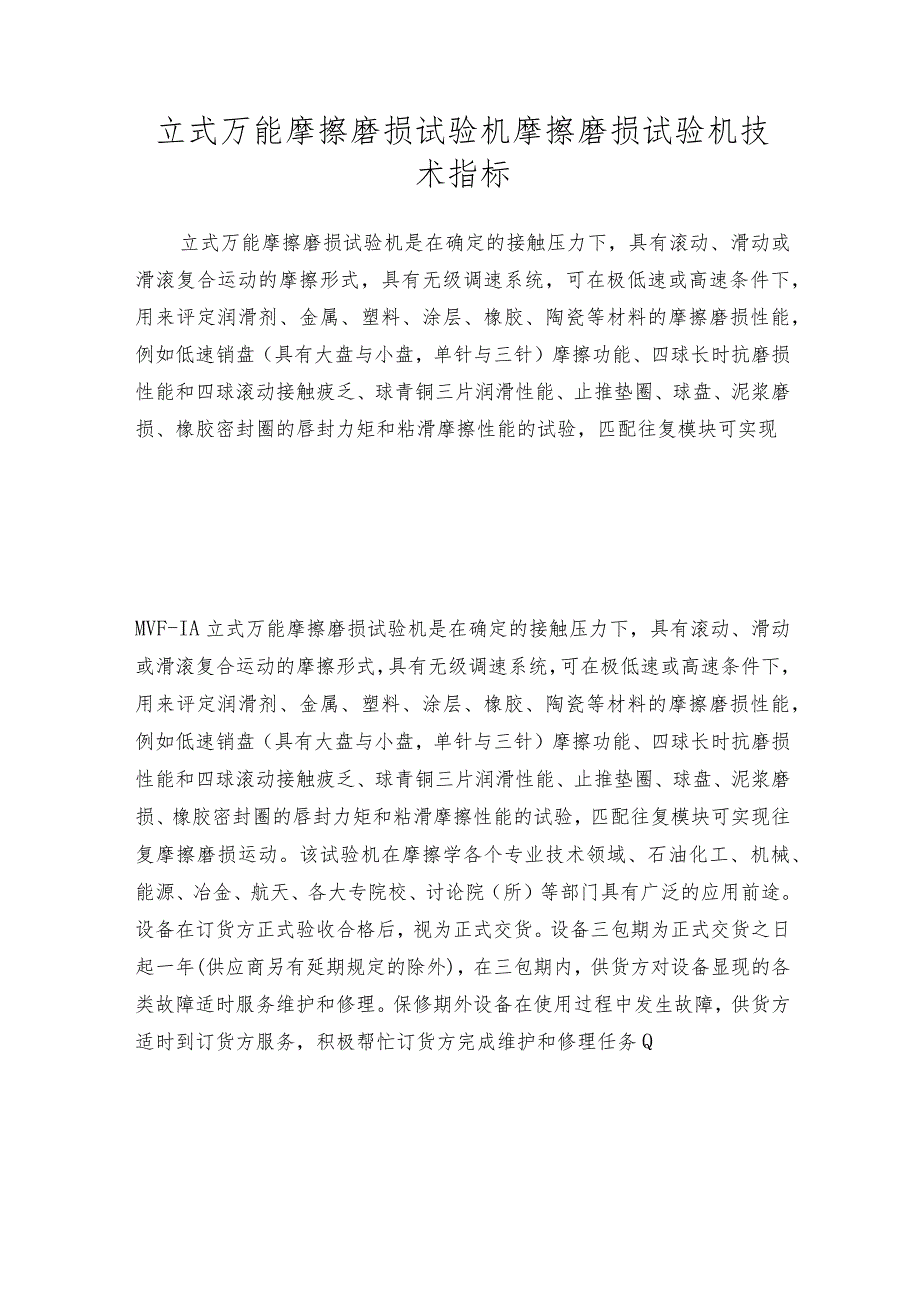

立式万能摩擦磨损试验机摩擦磨损试验机技术指标.docx_第1页
第1页 / 共5页

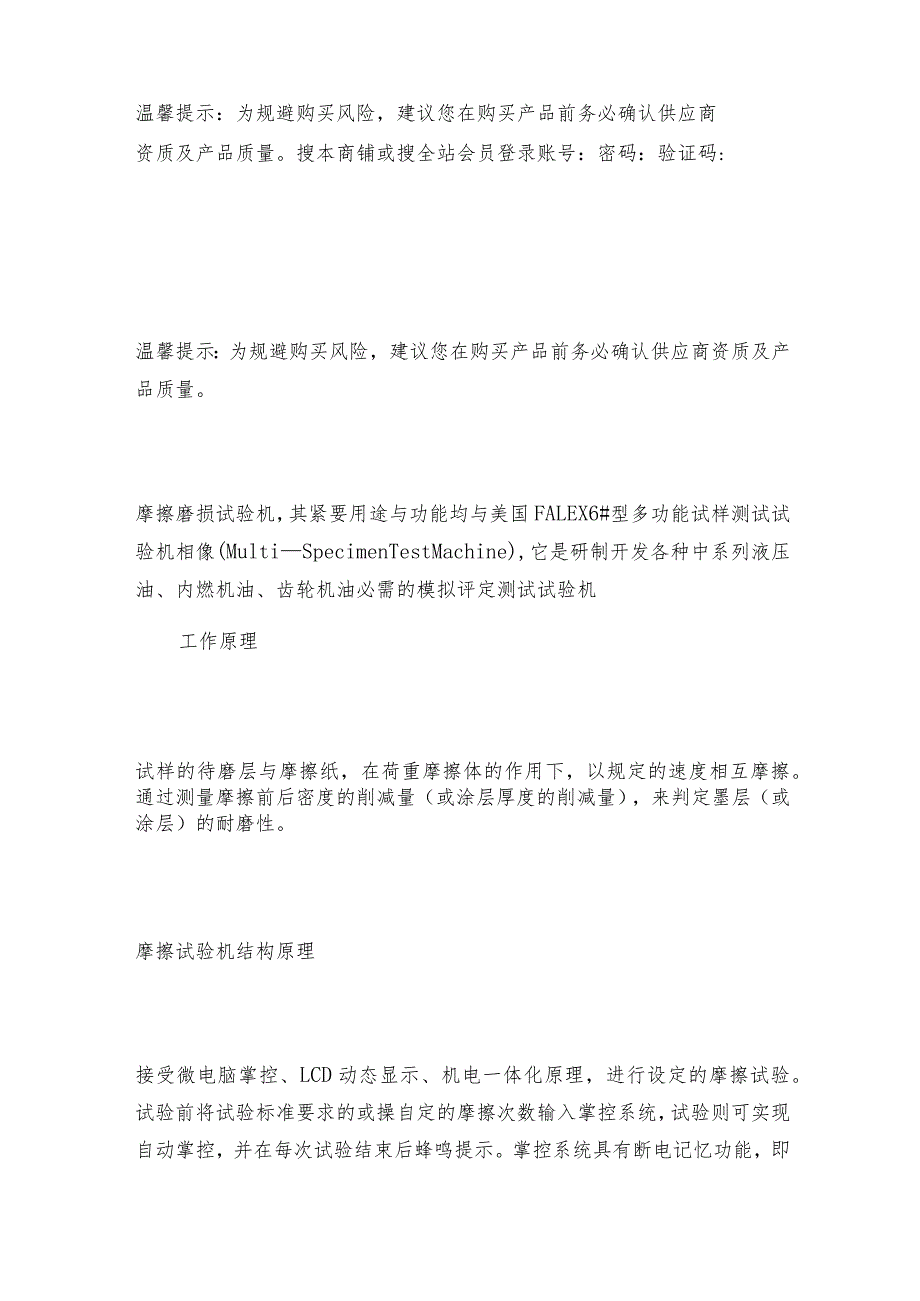

立式万能摩擦磨损试验机摩擦磨损试验机技术指标.docx_第2页
第2页 / 共5页

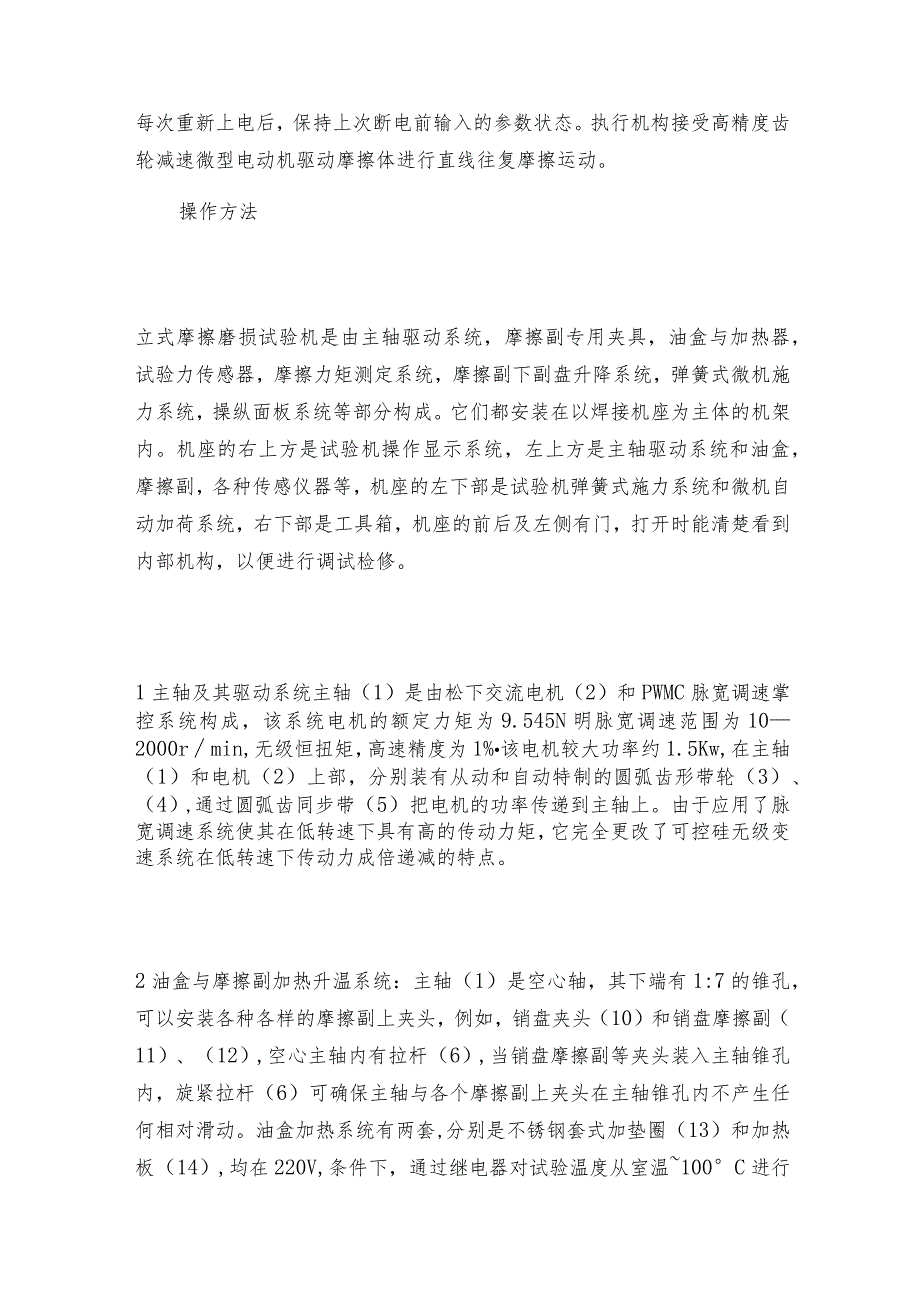

立式万能摩擦磨损试验机摩擦磨损试验机技术指标.docx_第3页
第3页 / 共5页
立式万能摩擦磨损试验机摩擦磨损试验机技术指标.docx_第4页
第4页 / 共5页
立式万能摩擦磨损试验机摩擦磨损试验机技术指标.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《立式万能摩擦磨损试验机摩擦磨损试验机技术指标.docx》由会员分享,可在线阅读,更多相关《立式万能摩擦磨损试验机摩擦磨损试验机技术指标.docx(5页珍藏版)》请在第壹文秘上搜索。

1、立式万能摩擦磨损试验机摩擦磨损试验机技术指标立式万能摩擦磨损试验机是在确定的接触压力下,具有滚动、滑动或滑滚复合运动的摩擦形式,具有无级调速系统,可在极低速或高速条件下,用来评定润滑剂、金属、塑料、涂层、橡胶、陶瓷等材料的摩擦磨损性能,例如低速销盘(具有大盘与小盘,单针与三针)摩擦功能、四球长时抗磨损性能和四球滚动接触疲乏、球青铜三片润滑性能、止推垫圈、球盘、泥浆磨损、橡胶密封圈的唇封力矩和粘滑摩擦性能的试验,匹配往复模块可实现MVF-IA立式万能摩擦磨损试验机是在确定的接触压力下,具有滚动、滑动或滑滚复合运动的摩擦形式,具有无级调速系统,可在极低速或高速条件下,用来评定润滑剂、金属、塑料、涂

2、层、橡胶、陶瓷等材料的摩擦磨损性能,例如低速销盘(具有大盘与小盘,单针与三针)摩擦功能、四球长时抗磨损性能和四球滚动接触疲乏、球青铜三片润滑性能、止推垫圈、球盘、泥浆磨损、橡胶密封圈的唇封力矩和粘滑摩擦性能的试验,匹配往复模块可实现往复摩擦磨损运动。该试验机在摩擦学各个专业技术领域、石油化工、机械、能源、冶金、航天、各大专院校、讨论院(所)等部门具有广泛的应用前途。设备在订货方正式验收合格后,视为正式交货。设备三包期为正式交货之日起一年(供应商另有延期规定的除外),在三包期内,供货方对设备显现的各类故障适时服务维护和修理。保修期外设备在使用过程中发生故障,供货方适时到订货方服务,积极帮忙订货方

3、完成维护和修理任务Q温馨提示:为规避购买风险,建议您在购买产品前务必确认供应商资质及产品质量。搜本商铺或搜全站会员登录账号:密码:验证码:温馨提示:为规避购买风险,建议您在购买产品前务必确认供应商资质及产品质量。摩擦磨损试验机,其紧要用途与功能均与美国FALEX6#型多功能试样测试试验机相像(MultiSpecimenTestMachine),它是研制开发各种中系列液压油、内燃机油、齿轮机油必需的模拟评定测试试验机工作原理试样的待磨层与摩擦纸,在荷重摩擦体的作用下,以规定的速度相互摩擦。通过测量摩擦前后密度的削减量(或涂层厚度的削减量),来判定墨层(或涂层)的耐磨性。摩擦试验机结构原理接受微电

4、脑掌控、LCD动态显示、机电一体化原理,进行设定的摩擦试验。试验前将试验标准要求的或操自定的摩擦次数输入掌控系统,试验则可实现自动掌控,并在每次试验结束后蜂鸣提示。掌控系统具有断电记忆功能,即每次重新上电后,保持上次断电前输入的参数状态。执行机构接受高精度齿轮减速微型电动机驱动摩擦体进行直线往复摩擦运动。操作方法立式摩擦磨损试验机是由主轴驱动系统,摩擦副专用夹具,油盒与加热器,试验力传感器,摩擦力矩测定系统,摩擦副下副盘升降系统,弹簧式微机施力系统,操纵面板系统等部分构成。它们都安装在以焊接机座为主体的机架内。机座的右上方是试验机操作显示系统,左上方是主轴驱动系统和油盒,摩擦副,各种传感仪器等

5、,机座的左下部是试验机弹簧式施力系统和微机自动加荷系统,右下部是工具箱,机座的前后及左侧有门,打开时能清楚看到内部机构,以便进行调试检修。1主轴及其驱动系统主轴(1)是由松下交流电机(2)和PWMC脉宽调速掌控系统构成,该系统电机的额定力矩为9.545N明脉宽调速范围为102000rmin,无级恒扭矩,高速精度为1%该电机较大功率约1.5Kw,在主轴(1)和电机(2)上部,分别装有从动和自动特制的圆弧齿形带轮(3)、(4),通过圆弧齿同步带(5)把电机的功率传递到主轴上。由于应用了脉宽调速系统使其在低转速下具有高的传动力矩,它完全更改了可控硅无级变速系统在低转速下传动力成倍递减的特点。2油盒与

6、摩擦副加热升温系统:主轴(1)是空心轴,其下端有1:7的锥孔,可以安装各种各样的摩擦副上夹头,例如,销盘夹头(10)和销盘摩擦副(11)、(12),空心主轴内有拉杆(6),当销盘摩擦副等夹头装入主轴锥孔内,旋紧拉杆(6)可确保主轴与各个摩擦副上夹头在主轴锥孔内不产生任何相对滑动。油盒加热系统有两套,分别是不锈钢套式加垫圈(13)和加热板(14),均在220V,条件下,通过继电器对试验温度从室温100C进行数显掌控与报警,进行工作,在两种油盒加热器中都装有Pt100标准箱电阻。3下导向主轴与下摩擦副副盘及摩擦力矩传感系统。下导向主轴(15)副盘(16),直线球轴承(17),两个径向球轴承(18)

7、,试验力传感器(19),摩擦力传感器(20),止推球轴承(21),背紧螺母(22),滚花螺钉23),在更换夹头与装卸各种摩擦副时必需操作(22)与(23),直线球轴承(17)可使下导向主轴(15)上下运动,摩擦力小,快捷快捷,它可使在施加试验力时具有较高的灵敏度,轴承(18)可使传递摩擦力时数显精准牢靠。本机力值标定,是由专用工具和标准牛顿跌码检定,以确保本试验机与摩擦力矩按计量法规定传递精度精准牢靠。4弹簧式微机施力系统试验机试验力的施加是通过弹簧式施力结构与微机掌控步进电机系统自动进行,步进电机(30)通过一对径向止推球轴承(31),(32),传递一对减速比为80:1的蜗杆(28)蜗轮(2

8、9)运行副。蜗轮(29)固定着一根丝杠(25),由一对径向止推滚子轴承(27)使下螺母施力板上下移动(有两根固定立柱作导向)压缩施力弹簧(24),通过上施力板,荷重传感器(19)把试验力施加到不同的摩擦副上产生接触压力,并按要求进行试验。操纵试验力掌控按钮,通过微机掌控自动加载系统可实现按确定速率加载。行程限位开关可在试验结束后自动卸载后起限位停机作用。试验机有机衣装在包装箱内,由四个螺钉固定在臬座上。在拆箱前应首先检查箱体外部有无损坏,拆箱后拿掉机衣和附件箱罩,检查试验机在运输过程中有无因过大振动对试验机造成损坏等不良现象。在试验机机箱内放有工具附件箱和文件包,应先阅读使用说明书”再依据装箱单检查附件、工具和随机文件是否齐全。在试验机的机座上有四个起吊螺钉,用来吊运试验机,松开试验机的四个固定螺钉即可将试验机吊往安装的位置,并将四个防震垫铁上好,待安装完毕后,可将四个起吊螺钉取下,装上四个装饰螺堵。本机随机附带四个防震垫铁,装在试验机下部,用于调整水平和减震。本试验机不需要打混凝土基础,可放置在一般平整水泥地面上。假如装在楼层上应避开空心楼板。调整水平前应使各个垫铁受力均匀,防震垫铁受力后,橡胶垫有蠕变现象,一般两周后稳定,因此应在调整一次试验机水平。试验机调整完成后,擦去试验机上的防锈油和脂,解开绳带,在认真阅读本说明书后即可进行操作调试运转。
