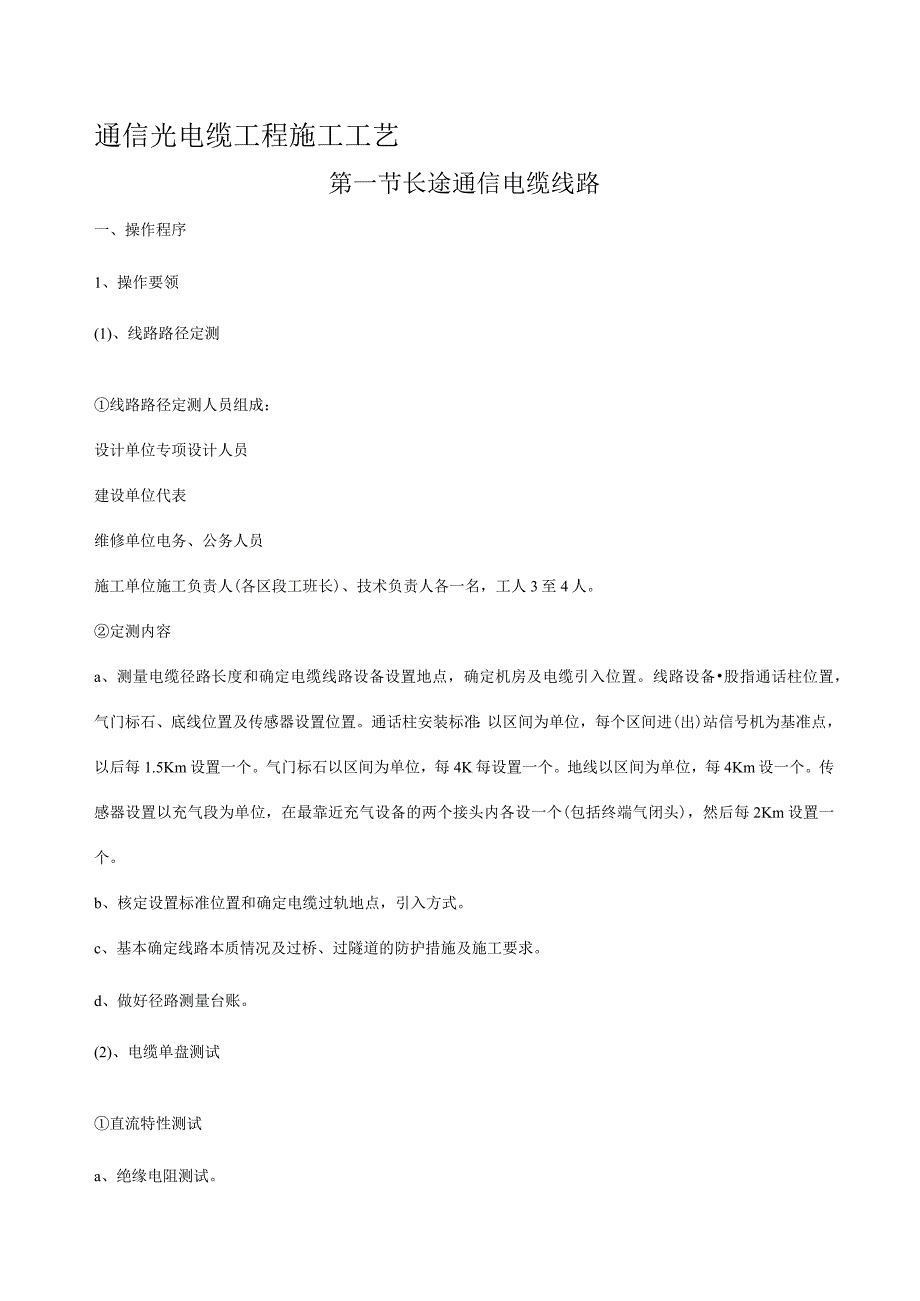

1、通信光电缆工程施工工艺第一节长途通信电缆线路一、操作程序1、操作要领(1)、线路路径定测线路路径定测人员组成：设计单位专项设计人员建设单位代表维修单位电务、公务人员施工单位施工负责人(各区段工班长)、技术负责人各一名，工人3至4人。定测内容a、测量电缆径路长度和确定电缆线路设备设置地点，确定机房及电缆引入位置。线路设备股指通话柱位置，气门标石、底线位置及传感器设置位置。通话柱安装标准：以区间为单位，每个区间进(出)站信号机为基准点，以后每1.5Km设置一个。气门标石以区间为单位，每4K每设置一个。地线以区间为单位，每4Km设一个。传感器设置以充气段为单位，在最靠近充气设备的两个接头内各设一个(

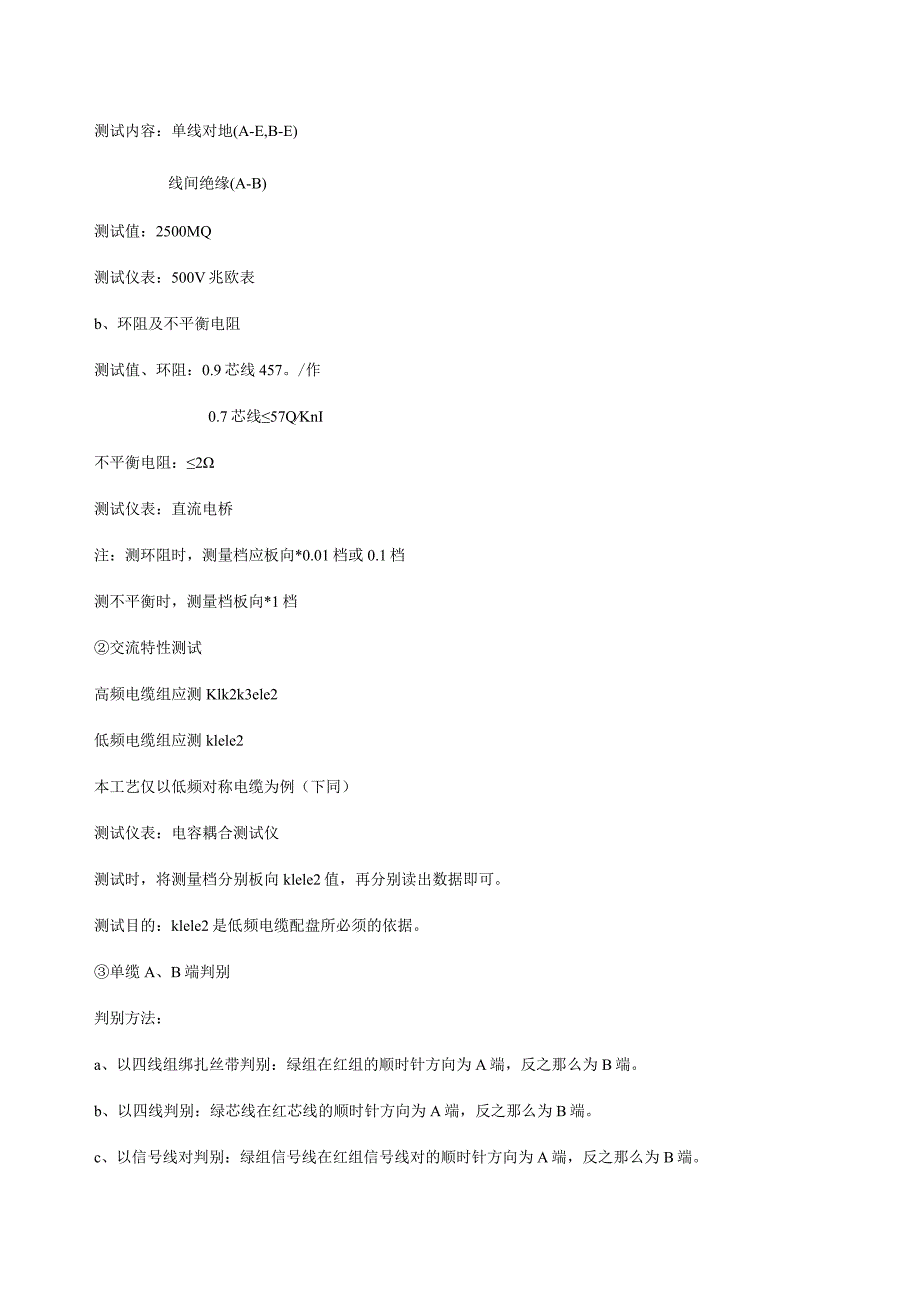

2、包括终端气闭头)，然后每2Km设置一个。b、核定设置标准位置和确定电缆过轨地点，引入方式。c、基本确定线路本质情况及过桥、过隧道的防护措施及施工要求。d、做好径路测量台账。(2)、电缆单盘测试直流特性测试a、绝缘电阻测试。测试内容：单线对地(A-E,B-E)线间绝缘(A-B)测试值：2500MQ测试仪表：500V兆欧表b、环阻及不平衡电阻测试值、环阻：0.9芯线457。/作0.7芯线57QKnI不平衡电阻：2测试仪表：直流电桥注：测环阻时，测量档应板向*0.01档或0.1档测不平衡时，测量档板向*1档交流特性测试高频电缆组应测Klk2k3ele2低频电缆组应测klele2本工艺仅以低频对称电缆

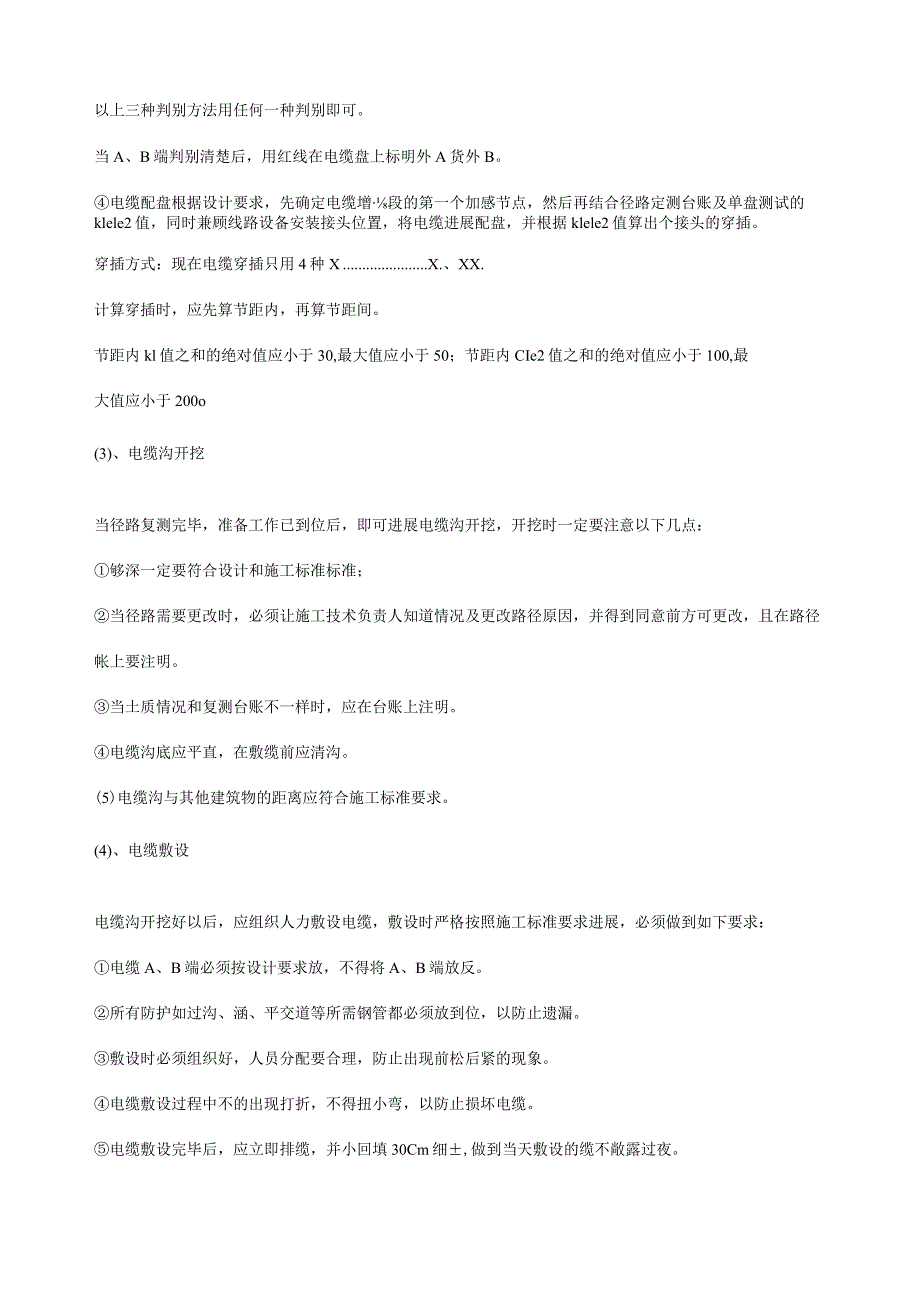

3、为例（下同）测试仪表：电容耦合测试仪测试时，将测量档分别板向klele2值，再分别读出数据即可。测试目的：klele2是低频电缆配盘所必须的依据。单缆A、B端判别判别方法：a、以四线组绑扎丝带判别：绿组在红组的顺时针方向为A端，反之那么为B端。b、以四线判别：绿芯线在红芯线的顺时针方向为A端，反之那么为B端。c、以信号线对判别：绿组信号线在红组信号线对的顺时针方向为A端，反之那么为B端。以上三种判别方法用任何一种判别即可。当A、B端判别清楚后，用红线在电缆盘上标明外A货外B。电缆配盘根据设计要求，先确定电缆增段的第一个加感节点，然后再结合径路定测台账及单盘测试的klele2值，同时兼顾线路设备
4、安装接头位置，将电缆进展配盘，并根据klele2值算出个接头的穿插。穿插方式：现在电缆穿插只用4种XX.、XX.计算穿插时，应先算节距内，再算节距间。节距内kl值之和的绝对值应小于30,最大值应小于50；节距内CIe2值之和的绝对值应小于100,最大值应小于200o(3)、电缆沟开挖当径路复测完毕，准备工作已到位后，即可进展电缆沟开挖，开挖时一定要注意以下几点：够深一定要符合设计和施工标准标准；当径路需要更改时，必须让施工技术负责人知道情况及更改路径原因，并得到同意前方可更改，且在路径帐上要注明。当土质情况和复测台账不一样时，应在台账上注明。电缆沟底应平直，在敷缆前应清沟。(5)电缆沟与其他建
5、筑物的距离应符合施工标准要求。(4)、电缆敷设电缆沟开挖好以后，应组织人力敷设电缆，敷设时严格按照施工标准要求进展，必须做到如下要求：电缆A、B端必须按设计要求放，不得将A、B端放反。所有防护如过沟、涵、平交道等所需钢管都必须放到位，以防止遗漏。敷设时必须组织好，人员分配要合理，防止出现前松后紧的现象。电缆敷设过程中不的出现打折，不得扭小弯，以防止损坏电缆。电缆敷设完毕后，应立即排缆，并小回填30Cm细,做到当天敷设的缆不敞露过夜。(5)、电缆单盘保气电缆敷设并小回填后立即对单盘缆进展充气并进展保气试验，单盘充气气压值应略高，平衡后到达0.8kg左右，在气压稳定十天内，不得下降0.1kg,说明
6、单盘保气合格，可以进展下一步工序，否那么应继续查气，直到合格为止。(6)、电缆沟回填气压单盘保气合格后，就可以进展电缆沟回填，回填时应注意：回填时应填满整平，并将多余沟土填沟上。沟的下部不得掺入杂草，树叶等易腐蚀的物质，也不得回填大石块或硬土块、冻土块。电缆沟通过护坡、梯田、铁路路肩、缓坡、公路、大车道、河渠、堤岸鼠害或路基下附近地段，以及设计规定的其他地段，应分层夯实，并恢复原状，但夯实不得损伤电缆。(3)回填时应清理开挖电缆沟对道床石渣所造成的污染。回填电缆沟的同时，要将电缆接头坑挖好。(7)、电缆连接连接要求：a、长途电缆的连接为A端与B端相连，且气压稳定，无绝缘障碍，无混线、断线，无端
7、别、组别错误。b、纸绝缘电缆严禁与聚乙烯绝缘电缆直接接续，如需接续时，应设气闭，气路不得连通。c、泡沫聚乙烯电缆互相连接时，严禁使用纸套管，严禁用嘴吹绝缘套管。d、接续后不影响全线路的电气性能。对称四线组及信号线接续要求：a、扭接美观、结实。前松后紧，焊头光滑结实无焊刺，严禁使用带腐蚀性的焊剂。b、接续位置排练均匀，整齐。c、接续套管密封良好。对封焊的要求：封焊结实，有一定的机械强度，无空隙砂眼的裂痕，外表光滑严密美观，无假焊。其他a、地线焊接结实、无假焊。b、钢带铠装电缆的钢带相互焊接，并应与铅套管相连。C、弯曲半径符合要求。d、街头防护选用适当的水泥槽或硬塑料管，电缆放置平稳，防腐绕包缠绕
8、严密、细致。e、接头下埋回土后，按规定埋设光电缆标石。f、按照实际要求设置气压传感器、区间、气门、地线、加感单元。（8）线路设备安装长途通信电缆线路设置包括气压传感器、通话柱安装、地线设置、气压传感器可安装与接头内，也可装于电缆接头外，通话柱安装要根据设计要求及定测台账，安装与所在接头位置，通常，间距为IT.5km设一个，其安装间距最大误差不得大于7.5%,地线一般分为防雷地线和屏蔽地线，防雷地线一般阻值W10。即可，屏蔽地线那么为W4Q,如有屏蔽地线，那么可取代防雷地线，其设备距离应按设计要求做，如无特殊要求（即雷害较多地方）一般为每4K里设一处地线。（9）区段气压维护当线路建筑完工后，区段
9、气压维护也正在进展中，这时。充气气压值应充在0.7-0.8kg之间，将电缆接头处逐一进展查气实验，当整个区段气压平衡后，并在10天内不下降0Ikg气压那么为合格，返之那么不合格，要再次进展充气维护直到合格为止。（10）电缆成端引入引入终端站（通信端站、车站）的分歧、终端：a、端站和有人曾音站的对称回线气闭成端后，在引入实验设备的电缆分线盘盒处终端，引入车站的对称回线气闭成端后，在引入电缆分线盒终端，气闭应灌注结实。b、引入电缆成端时，其弯曲半径不得小于其外径15倍。c、电缆地下引入孔应离地面0.5m左右，并用钢管或硬氯乙烯管保护，墙洞与管子间应用水泥浆堵牢、抹光，电缆引入后引入口应堵牢，不渗漏
10、水，进入室内的钢管铠装电缆应剥铠。电缆分盘盒和气闭套管的质量，应符合以下要求：a、电缆分线盒及其合格证应齐全、完整、无损伤，盒体漆饰完整无脱落，接线端子板无锈蚀。b、电缆气闭套管应完整无破损，气闭性能良好，引接线完整正确。C、电缆分盘盒和气闭套管，在安装前进展对号和测试绝缘电阻，电气绝缘强度。成端电缆的芯线应编把、分线及绑扎线应均匀、整齐、严密，芯线宜保持原有校距，线扣连接应整齐、顺直，电缆芯线的端子上线应整齐、顺直，焊头光滑均匀。无假焊或脱焊现象。(11)电缆系统测试电缆系统测试分为直流测试和交流测试。直流测试工程同单盘直流测试工程。交流测试工程如下：交流对地不平衡衰耗。近端串音衰耗(组间、
11、组内)远端串音防卫度(组间、组内)(12)竣工验收当工程全部完工后，即可打请验报告，向甲方接收单位、监理单位申请竣工验收。工程验收后对甲方提出的整改工作要及时进展处理并申请复验和开通。工程顺利开通后要将备品备件移交给运营单位并办理交付使用手续，此工程全部完工。二、技术标准1、测试仪表应符合国家的质量标准和计量要求。2、电缆的敷设、接续应符合铁路通信施工标准和设计要求。3、电缆线路建筑如通话柱、地线、气压传感器的设置及技术标准要符合设计要求。4、通信电缆径路与其他建筑物的最小间距要符合施工标准要求。三、本卷须知1、电缆沟开挖时特别是在既有线施工时要先弄清楚原有缆线径路和埋深，施工时注意损坏原有缆
12、线。2、如径路须通过农田、树林等时，应先进展联系并办理有关事宜再施工。3、施工时特别是既有线施工要加强安全教育，注意人生行车安全。第二节区段通信电缆线路一、操作程序1、操作要领：(I)线路路径定测：线路路径定测人员组成：设计单位专项设计人员建设单位代表维修单位电务、公务人员施工单位施工负责人(各区段工班长)、技术负责人各一名，工人3至4人。定测内容a测量电缆长度，确定各房屋电缆引入位置。e、核定设置标准位置和确定电缆过轨地点，引入方式。f、基本确定线路本质情况及过桥、过隧道的防护措施及施工要求。g、做好径路测量台账。、电缆单盘测试直流特性测试a、绝缘电阻测试。测试内容：单线对地(A-E,B-E
13、)线间绝缘(A-B)测试值：500M测试仪表：500V兆欧表b、环阻及不平衡电阻测试值、环阻：0.9芯线忘57。/50.7芯线W57QKm不平衡电阻：2测试仪表：直流电桥注：测环阻时，测量档应板向*0.01档或0.1档测不平衡时，测量档板向*1档(3)电缆沟开挖：当径路复测完毕，准备工作己到位后，即可进展电缆沟开挖，开挖时一定要注意以下几点：够深一定要符合设计和施工标准标准；当径路需要更改时，必须让施工技术负责人知道情况及更改路径原因，并得到同意前方可更改，且在路径帐上要注明。当土质情况和匏测台账不一样时，应在台账上注明。电缆沟底应平直，在敷缆前应清沟。电缆沟与其他建筑物的距离应符合施工标准要
14、求。(4)电缆敷设：电缆敷设时应认真识别电缆盘上标注的电缆端别，并确认单盘或单条电缆稳气良好。电缆运装车时，不得损伤电缆和电缆盘，装载后电缆应固定结实，严禁将电缆盘平放在车上。电缆盘应用吊车装卸，如用人工装卸时，应用高土台和跳板，严禁无任何措施的情况下，直接把电缆盘推下车厢。敷设时，必须按设计要求，从通信机械室或通信站开场敷设。人工抬放电缆时，抬放人员不宜间隔过大，严禁压、折、摔、拖、扭曲电缆；不得用机械或人工在地上拖拉电缆；电缆穿过保护管时，应在管口放防护环或喇叭口，并涂抹润滑，防止损伤电缆外护套；当发现电缆塑料护套损伤时，应及时用沥青热涂在缠绕热缩带处理。同沟敷设两条以上电缆时，在沟底荧屏
15、形排列，不得重叠穿插和扭绞；电缆敷设在沟中，不易拉得过紧，应使之自然伸展在沟底。敷设时应注意各余留位置电缆的余留，同时注意电缆在敷设过程中的弯曲半径，以免电缆护套。弯曲半径要求为：铝护套不应小于电缆外径的15倍，铅护套对称电缆半径不应小于电缆外径的7.5倍。(5)电缆沟回填。电缆敷设完毕后，就可以进展电缆沟回填，回填程序如下：电缆入沟后，先回填02m细土覆盖电缆，待确定电缆稳气良好后，再全部回填。回填时应填满整平，并将多余沟土填沟上。沟的下部不得掺入杂草，树叶等易腐蚀的物质，也不得回填大石块或硬土块、冻土块。电缆沟通过护坡、梯田、铁路路肩、缓坡、公路、大车道、河渠、堤岸鼠害或路基下附近地段，以及设计规定的其他地段，应分层夯实，并恢复原状，但夯实不得损伤电缆。回填时应清理开挖电缆沟对道床石渣所造成的污染。(6)电缆接续接续要求：a、区段电缆的接续为A段与B端相接，且气压稳定，无
